8-3,3V-5V 5V-3,3V IIC UART SPI TTL Двусторонний модуль преобразования уровня
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Особенности продукта:
Логика высокого напряжения и логика низкого напряжения 8 -х канала 8 -х канального двухчастого преобразования, реализуют двухэтажные взаимодействия AX и BX.
Диапазон уровней конверсии: 1,8 В-6V

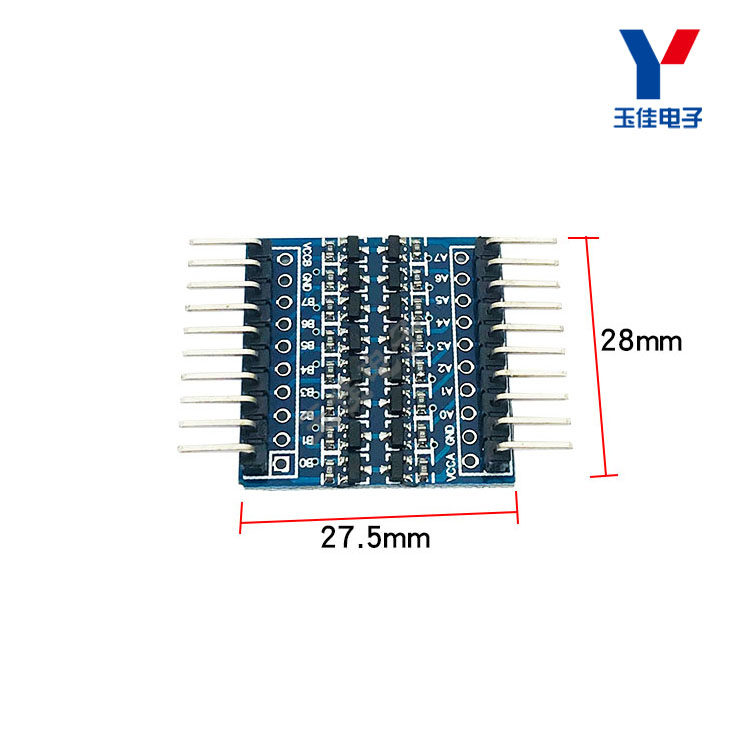

Размер модуля: 28 мм x 27,5 мм
Инструкции по использованию:(В качестве примера принимая взаимное преобразование 3,3 В и 5 В)
VCCA Connect 3,3V источник питания
VCCB подключен 5 В питания.
GND соединяет отрицательный полюс, два питания вместе
Вход AX 3,3 В уровня TTL, BX выведет 5 В TTL -уровни
BX Вход 5 В уровня TTL, AX будет выходить из уровня 3,3 В TTL.
Примечание:
Этот продукт естьМодуль преобразования уровня не является модулем преобразования питания!!Необходимо подключить два питания с 5 В и 3,3 В. Если у вас нет соответствующих резервов знаний, приобретите их с осторожностью.

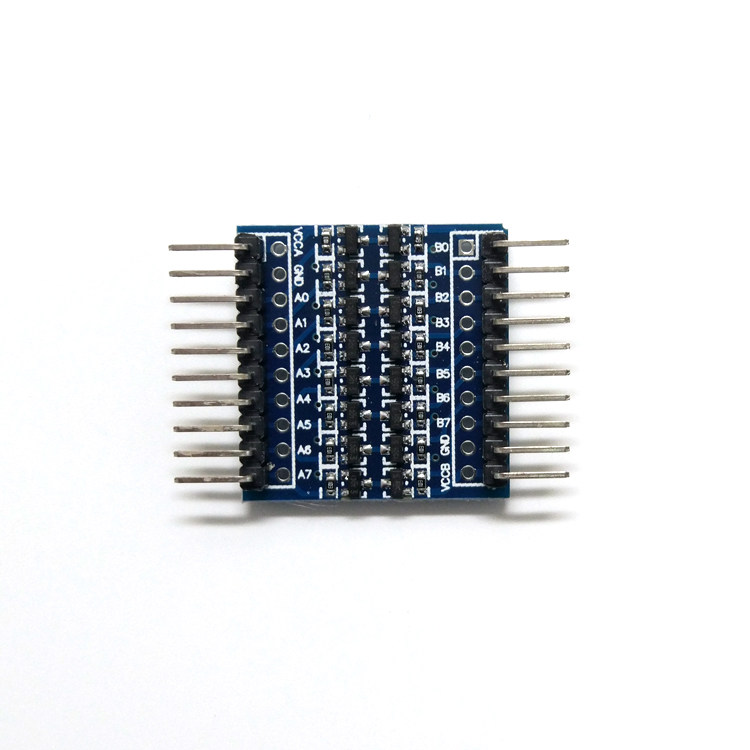

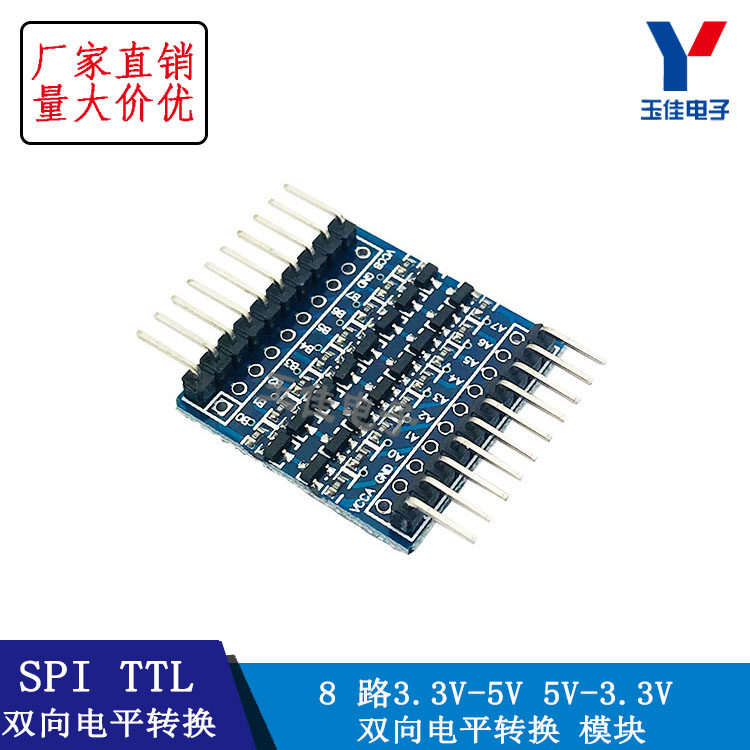

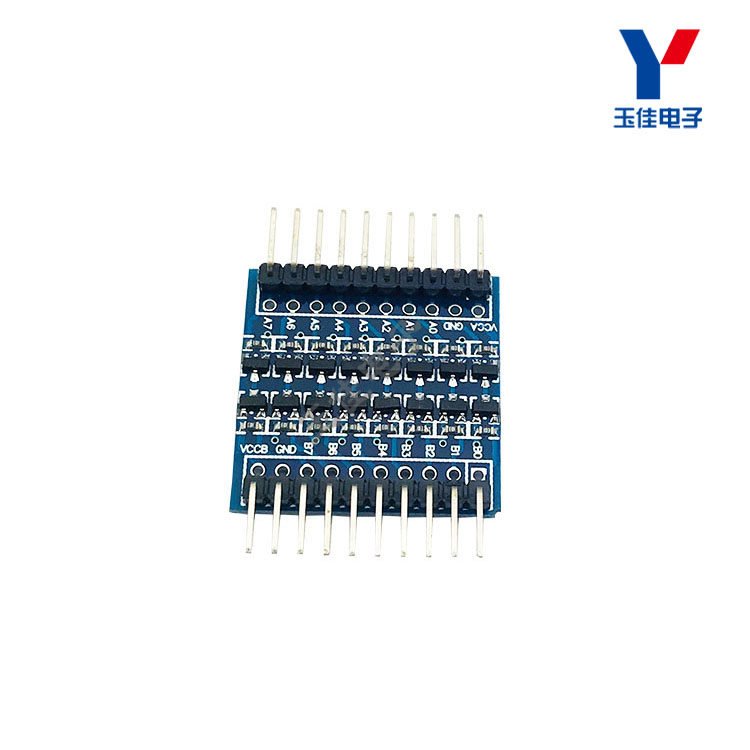

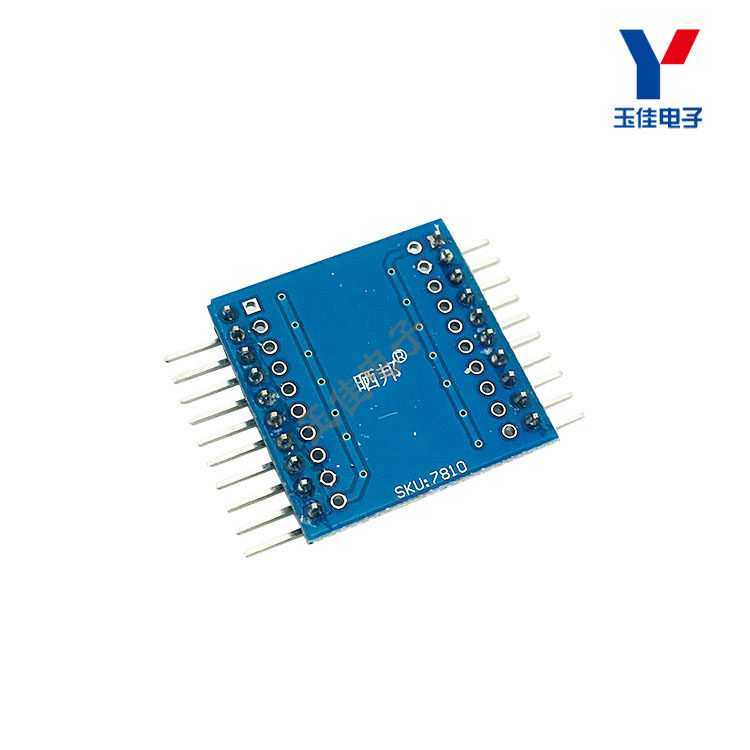

Продукты настоящий снимок:
