DC, модуль, контроллер на солнечной энергии, 5A
Цена: 708руб. (¥33.5)
Артикул: 524391058977
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товараПродавец:玉佳电子
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥122руб.
¥0.715руб.
¥0.215руб.
¥36.5772руб.
Описание продукта:
Совершенно новый шедевр, понижающий модуль постоянного напряжения и постоянного тока 5 А с функцией MPPT. Использование солнечных панелей для зарядки аккумулятора может более чем удвоить зарядный ток, эффективно сокращая время зарядки и уменьшая размер солнечной панели.Он может заряжать батареи, литиевые батареи и т. д. с помощью поворотного индикатора, позволяющего легко наблюдать за состоянием зарядки.Он может быть оснащен многофункциональным вольтметром. Входное напряжение, выходное напряжение, выходной ток и выходная мощность могут отображаться интуитивно и могут использоваться полностью без мультиметра.Может использоваться в качестве модуля драйвера светодиодов высокой мощности.
Параметры продукта:
Природа модуля: не -изоляционный антигипертензивный модуль (доллар)
Входное напряжение: 6-36V
Выходное напряжение: 1.25-32V непрерывно регулируемое, выход по умолчанию 5V
1.25-32V Фиксированный выход (для клиентов пакета) Поставка по умолчанию-это регулируемый выход для регулируемого вывода
Диапазон настроек напряжения MPPT: 6-36V
Постоянный ток
(Вывод по умолчанию 3а)
Диапазон выходного поворота: 0,01-5A (ток по умолчанию составляет 0,3a) Диапазон тока является небольшой ошибкой из-за различий в параметрах части.
Температура работы: -40 ~+85 градусов
Рабочая частота: 180 кГц
Эффективность конверсии: до 95%(эффективность связана с входным, выходным напряжением, током, разностью напряжения)))
Короткая защита цирки: да (установлен постоянный набор значений тока)
Супер температурная защита: да (автоматически выключает выход после ультра -темупературы)
Введите защиту против соединения: нет, (если вам нужно войти в строку диода)
Выходная защита против anti -hirrigation: нет, анти -анти -диода должна быть добавлена, когда выход подключен к аккумулятору, в противном случае модуль будет сгорел!Помнить!(Существует место, где можно зарезервировать диод анти -Анти -Ирригации, вам нужно добавить его самостоятельно. См. Следующее описание ниже)
Индикатор зарядки: красный свет яркий при зарядке, а зеленый свет полон, когда он заполнен.Метод обнаружения поворота является током.При использовании солнечных батарей для мощности ток зарядки солнечного часа также очень мал. Он ниже, чем ток поворотного стола, и он также включит зеленый свет, но в настоящее время он не полностью заполнен. Пожалуйста, обратите внимание на различать.Зарядный ток будет замечен более прямо с заряженной головой.
Метод установки: 4 3 мм нити
Метод проводки: проводная терминал (с выходом сварки с оболочкой) при входе выход

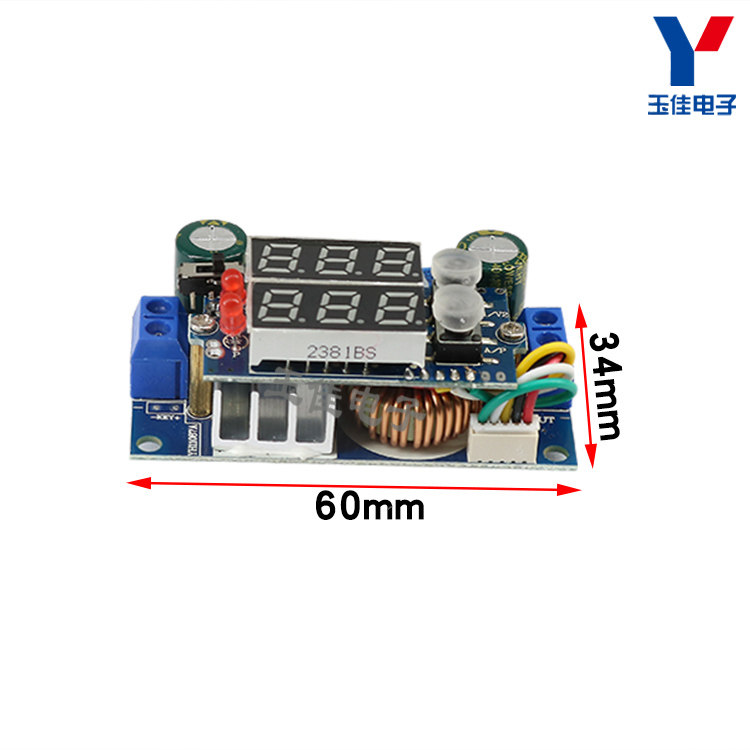

Размер модуля: шириной 60 мм высотой 22 мм (исключая головку)
Вес: 44 г
Примечание:
Обнаружение тока модуля представляет собой обнаружение с низким уровнем.
Область применения:
1. DIY -стабилизированный источник питания напряжения с постоянным током.
2. Питание на вашем электронном устройстве.
3. Установите напряжение зарядки и ток зарядки для различных батарей, настройки батареи в соответствии с различными батареями напряжения и емкости, с функциями индикатора зарядки для облегчения состояния зарядки.
4. Используйте солнечные батареи, чтобы питать мощность для зарядки различных батарей и для создания функций MPPT, что может улучшить ток зарядки более чем вдвое.Принесение постоянной функции тока может предотвратить зарядку аккумуляторов и эффективно защитить батарею.
5. Водить светодиоды с высокой мощностью, можно свободно заряжать и объединить,
6. Как автомобильный источник питания, питайте свой мобильный телефон или различные цифровые продукты

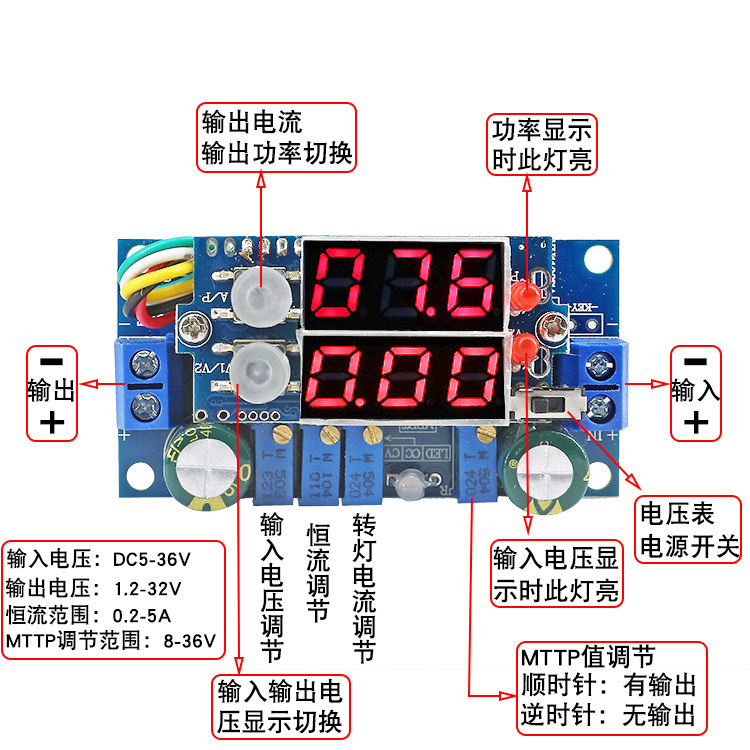

Методы для установки напряжения, тока и включения света: (см. Рисунок выше)
Если модуль не имеет выходного напряжения, сначала отрегулируйте установку MPPT по потенциометре по часовой стрелке до выхода напряжения.
1. Установите выходное напряжение: значение плавающего зарядного напряжения аккумулятора, которую вы хотите зарядить, или значение напряжения светодиода, отрегулируйте напряжение светодиода, отрегулируйте потенциометр постоянного напряжения (CV) и установите выходное напряжение на требуется напряжение.(При обстоятельствах отсутствия нагрузки)
2. Установите индикатор тока ротора: после настройки выходного напряжения отрегулируйте CC потенциометр для примерно 20 кругов, используйте универсальную таблицу 20A -тока. Затем отрегулируйте вращение.
3. Установите значение постоянного тока: после регулировки тока универсальная таблица 20A -файл тока все еще остается коротким выводом (вывод прямых проводов прямого провода с напряжением и токовым измерителем может быть коротким веществом).(Когда выходной ток устанавливается в методе короткого цирки, фактический ток зарядки будет меньше, чем ток с коротким настройкой настройки, и должно быть избыточное напряжение для батареи. Если вы хотите установить точный ток зарядки. Пожалуйста, используйте аккумулятор, который будет включен на выход.
ПРИМЕЧАНИЕ. Напряжение постоянного тока выше 1,25 В, в противном случае функция постоянного тока не удастся.
4. Установите значение напряжения MPPT:
A. Методы, установленные на регулируемом источнике питания напряжения напряжения: отрегулируйте регулируемый источник питания напряжения напряжения к значению напряжения (например, 18 В), и выход не подключает нагрузку. Когда модуль имеет выходное напряжение, против часовой стрелки. MPPT MPPT против часовой стрелки MPPT против часовой стрелки является MPPT против часовой стрелки MPPT. Установите критическую точку потенциометра на выходное напряжение.
B. Используйте солнечные батареи для непосредственного установки: Введите солнечную панель напрямую, установите выходное напряжение с нагрузкой, немного света на солнечной пластине и выходной нагрузкой.Мультиметр измеряет выходное напряжение солнечной панели (вырезанная на входное отображение напряжения с помощью счетчика напряжения) и отрегулируют напряжение потенциометра MPPT до напряжения солнечной панели до максимального напряжения точки мощности.(Фактическое максимальное напряжение точки мощности солнечной панели будет ниже, чем номинальное напряжение.
Вы также можете отрегулировать значение MPPT, измеряя выходной ток, потяните мультиметровую передачу тока между выходом и нагрузкой (переключатель на ток на ток дисплей) и отрегулировать потенциометр MPPT до тех пор, пока выходной ток до максимального значения.
ПРИМЕЧАНИЕ. При использовании солнечных панелей для непосредственной регулировки значения MPPT, когда мощность солнечной панели больше, чем мощность нагрузки, сначала защитите немного света на слишком свете, чтобы уменьшить мощность солнечной панели, чтобы значение MPPT могло отрегулировать.

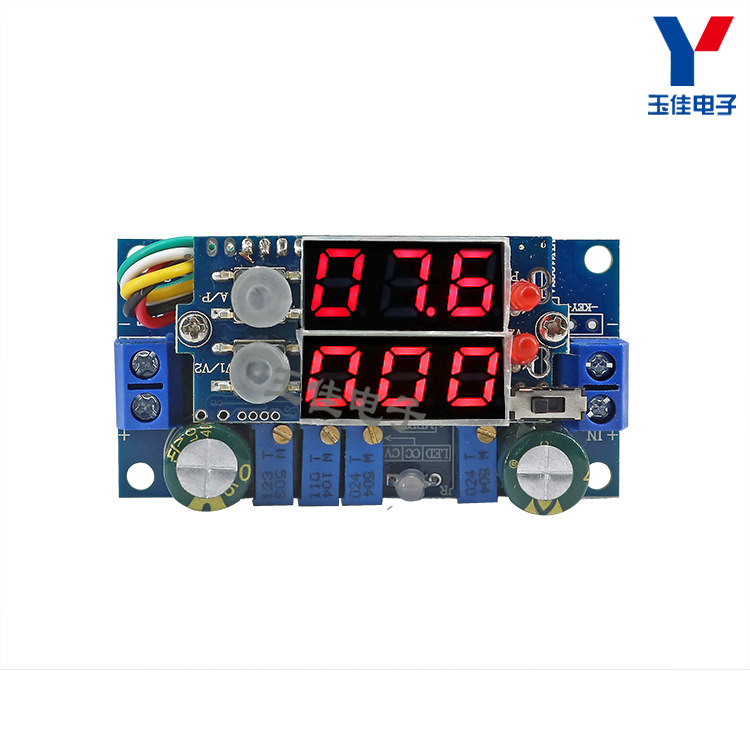

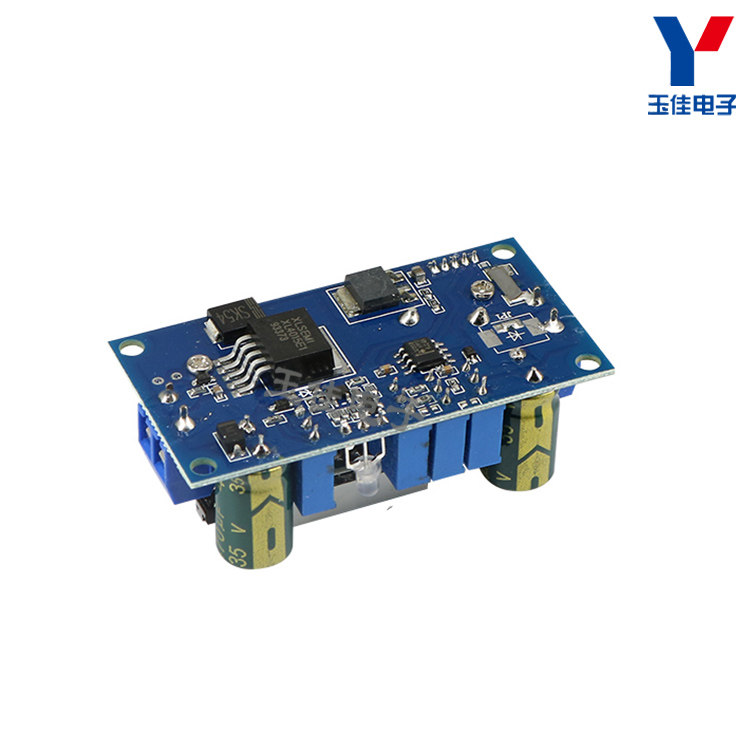

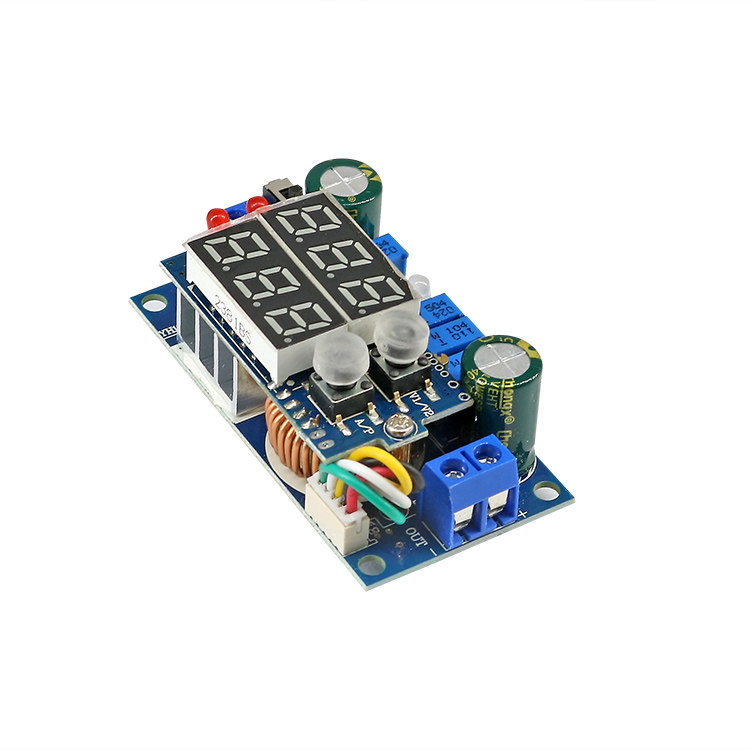

Реальная съемка:
