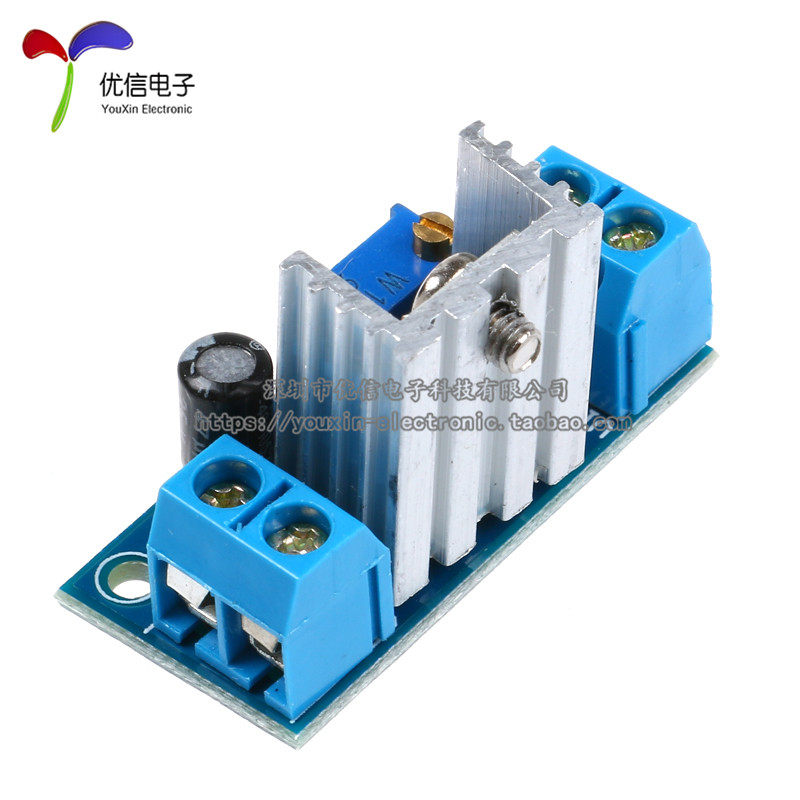

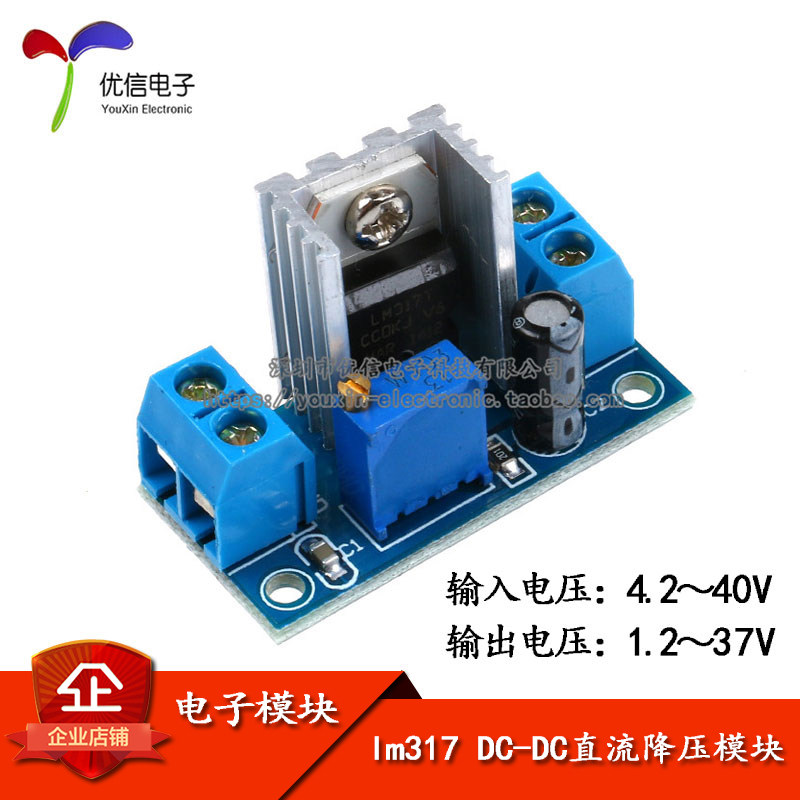

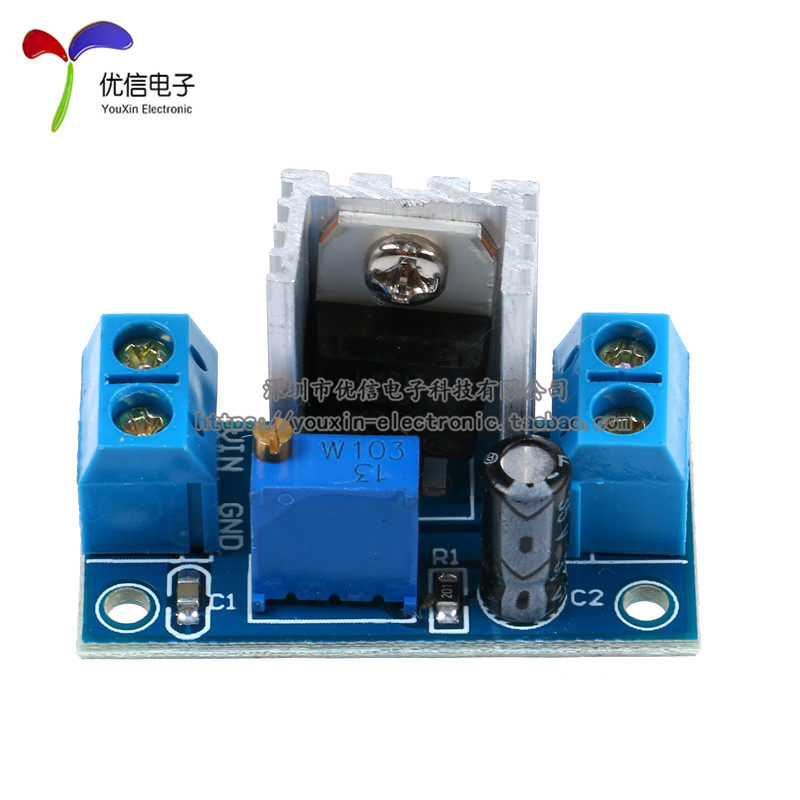

[Youxin electronics] LM317 Регулируемая плата напряжения напряжения DC-DC DC Ограничение антигипертензивного модуля Линейный регулятор
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Отказ от ответственности: в дополнение к емкости самого модуля, выходная мощность этого модуля также влияет множество факторов, таких как источник питания переднего уровня и задняя нагрузка; следующие данные -результат, измеряемый профессиональным оборудованием, независимо от других факторов.
Введение модуля:
имя:Регулируемый стабилизатор
Входное напряжение:40V-4.5V(Измеренный предел этого магазина может достигать40VПолем
Выходной ток:1.5A(zuiНебольшая стоимость),2.2A(Типичное значение)
Входной разницу в выходных напряжениях (VI-VO)),:,40Vdc(zuiВысокая стоимость)
Выходной регулируемый диапазон напряжения:1.2~37V
Рабочая Температура:-55°C to +150°C
Ток вывод:1.5A
Вход напряжения:4.2 ~ 40 V
Рабочая Температура:0°C ~ 125°C
Частота функций:100(MHzПолем
Размер модуля: 35.6(mm)x16.8(mm)
Вход:VINВведите уровень, GNDВходной отрицательный
метод вывода:VOUTВыход, GNDВыходной отрицательный
Максимальный выходной ток:Максимальный выходной ток = 3/(напряжение входного напряжения-вывода)
Покупатели должны знать, что, поскольку она линейна, эффективность не очень высока.ноМаксимальная разница в напряжении между входом и выходом лучше всего не превышать 30V, Это: вход -Витт≤30VВ противном случае легко сжечь модуль.
Поскольку это линейная схема антигипертензивного постоянного тока DC-DC, входное напряжение необходимо для обеспечения стабильности выходного напряжения выше на 3 В выше, чем выходное напряжение.
Метод:Сначала правильно введите источник питания (между 40-4,5), а затем используйте мультиметр для контроля выходного напряжения и регулировки потенциометра (как правило, поверните напряжение во времени, переверните напряжение времени назад))))
Напоминание: при регулировке напряжения, будьте осторожны, отрегулируйте необходимое напряжение, когда нагрузка не добавлена

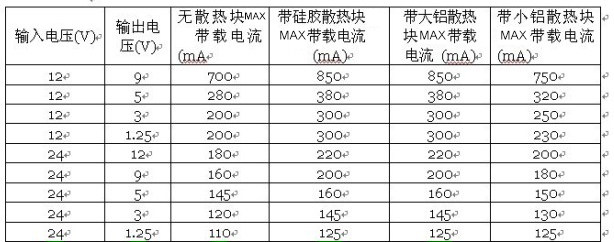

Ниже приведен фактический тест нескольких часто используемых точек напряжения, протестированных в нашем магазине3Параметры тока напряжения часа доступны для справки:
