Описание продукта:
Выходной ток: 1,5a (минимальное значение), 2.2a (типичное значение)
Разница в выходных напряжениях ввода (VI -VO): 40 В постоянного тока (максимальное значение)
Выходной регулируемый диапазон напряжения: 1,2 ～ 37 В
Рабочая температура: -55°C to +150°C
Ток вывод: 1.5A
Вход напряжения: 4,2 ~ 40 В
Рабочая температура: 0°C ~ 125°C
Частота функций: 100 (МГц)

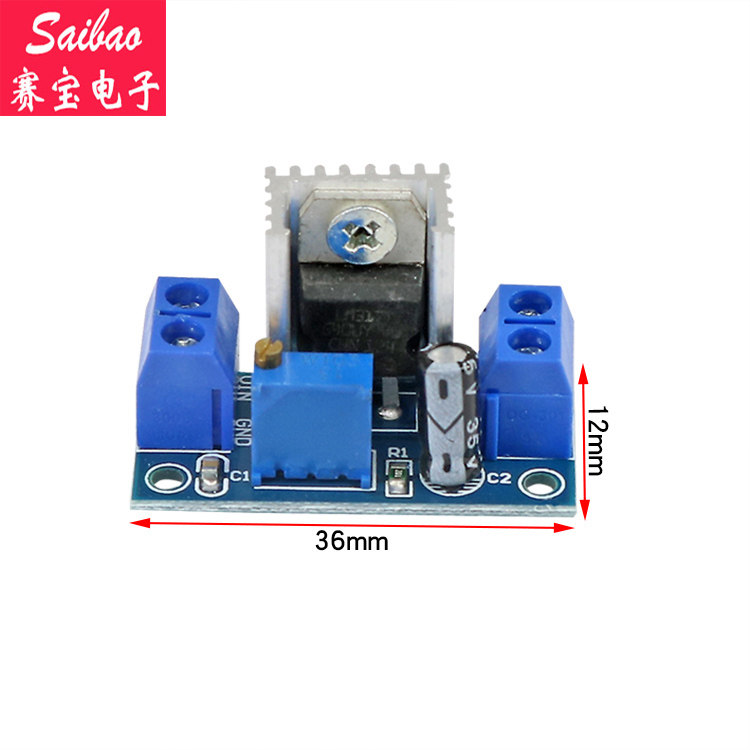

Размер модуля: 35,6 (мм) x16,8 (мм)
Введите: Вход VIN - это положительный уровень, отрицательный электрод ввода GND GND
Выходной метод: вывод Vout в вертикальном положении, отрицательный электрод вывода GND
Максимальный выходной ток: максимальный выходной ток = 3/(напряжение входного напряжения-вывода)
Покупатели должны знать: поскольку это линейно, эффективность не будет очень высокой≤
Поскольку это линейная схема антигипертензивного постоянного тока DC-DC, входное напряжение необходимо для обеспечения стабильности выходного напряжения выше на 3 В выше, чем выходное напряжение.
Входное напряжение: 40 В-4,5 В (максимальный предел фактического измерения этого магазина может достигать 40 В),
Метод регулировки: сначала правильно передано в источник питания (между 40-4,5), а затем следите за выходным напряжением с помощью мультиметра и отрегулируйте потенциометр (как правило, вращайте напряжение во времени, поверните напряжение во время встречного времени)
Напоминание: при регулировке напряжения, будьте осторожны, отрегулируйте необходимое напряжение, когда нагрузка не добавлена

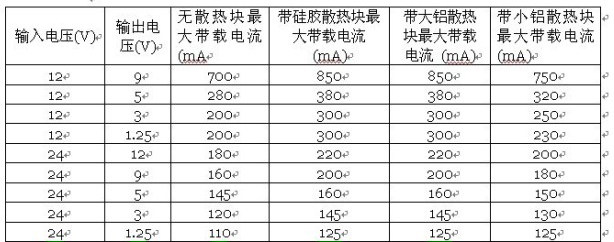

Ниже приведен 3 -часовой параметр тока напряжения, протестированный несколькими часто используемыми точками напряжения, протестированные в нашем магазине, которые можно использовать для справки:
Список доставки
LM317 Модуль x 1
Объем использования:
1) Регулируемый трехместный регуляторный модуль может заменить все три модуля напряжения разрыва, такие как 7805,7806,7809,7812,7824
1).
2) Выходное напряжение можно настроить при 1,25 В-30 В на ваш мобильный телефон, MP3, MP4, зарядка PSP и многие другие устройства, которые очень просты и удобны.
3).
4).
Часто спрашивается и отвечает: напряжение
Могу я самостоятельно поправить?
Ответ: Да, этот синий - регулируемый потенциометр, отладка воздушной нагрузки и измеренный диапазон, который вы хотите с помощью мультиметра. Все в порядке.
Есть ли защита короткого замыкания для этого модуля питания?Я случайно вошел в короткий замыкание, когда использовал его?
Ответ: Нет короткой защиты.

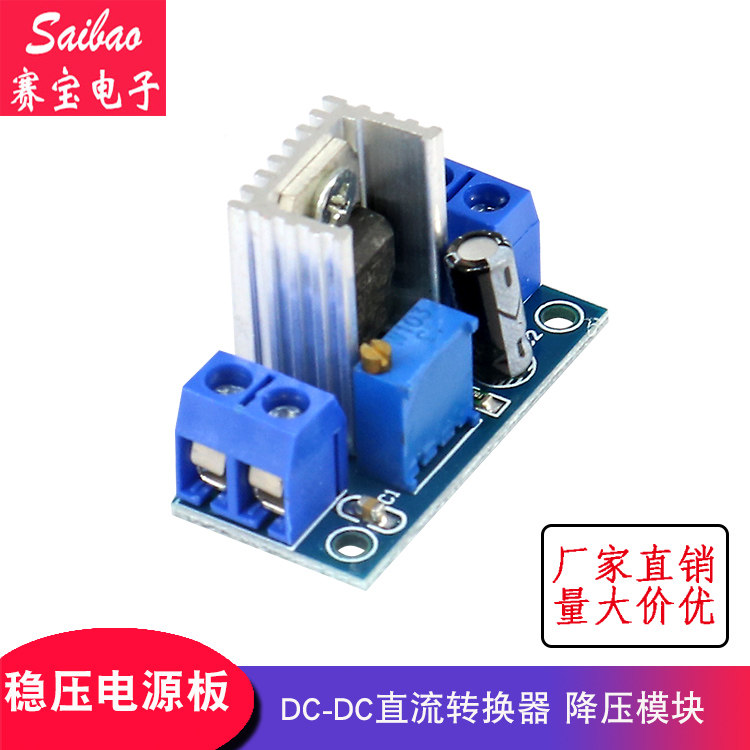

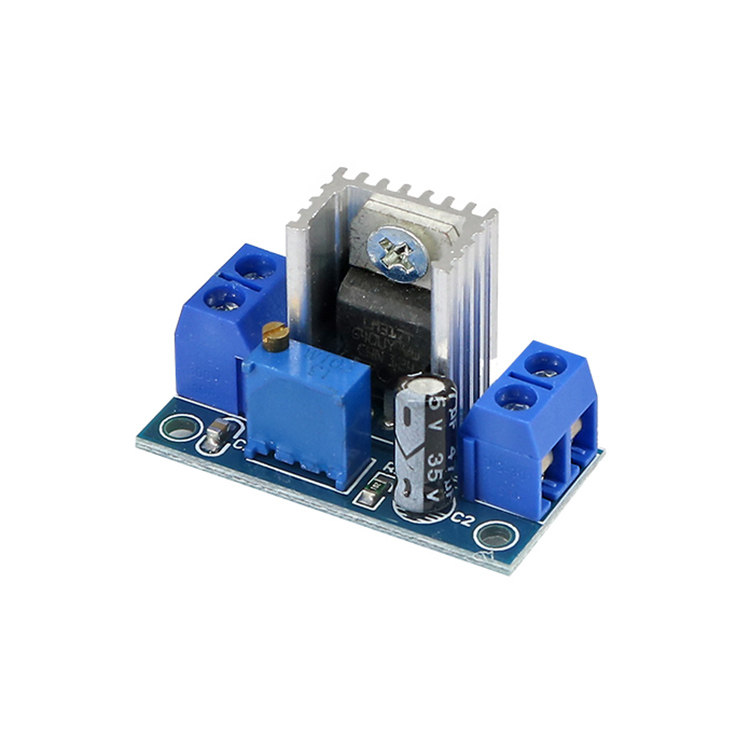

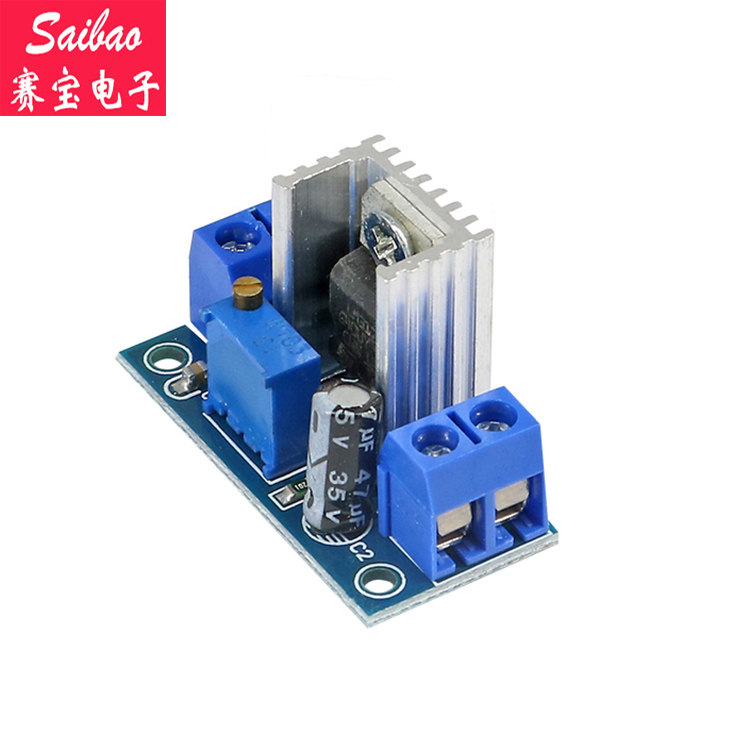

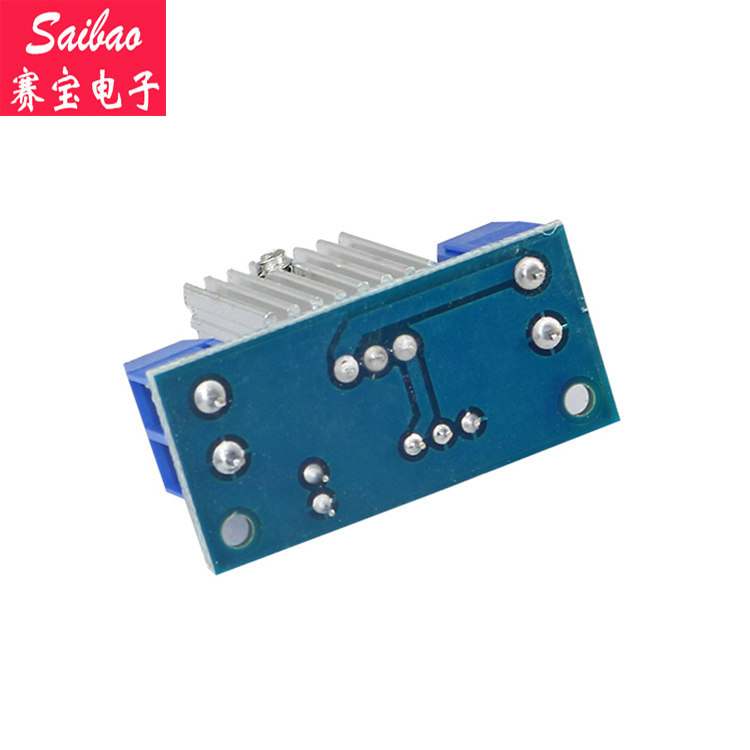

Реальная съемка:
