Светодиодный ЖК-дисплей, блок питания, модуль, 220W, 47 дюймов
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара

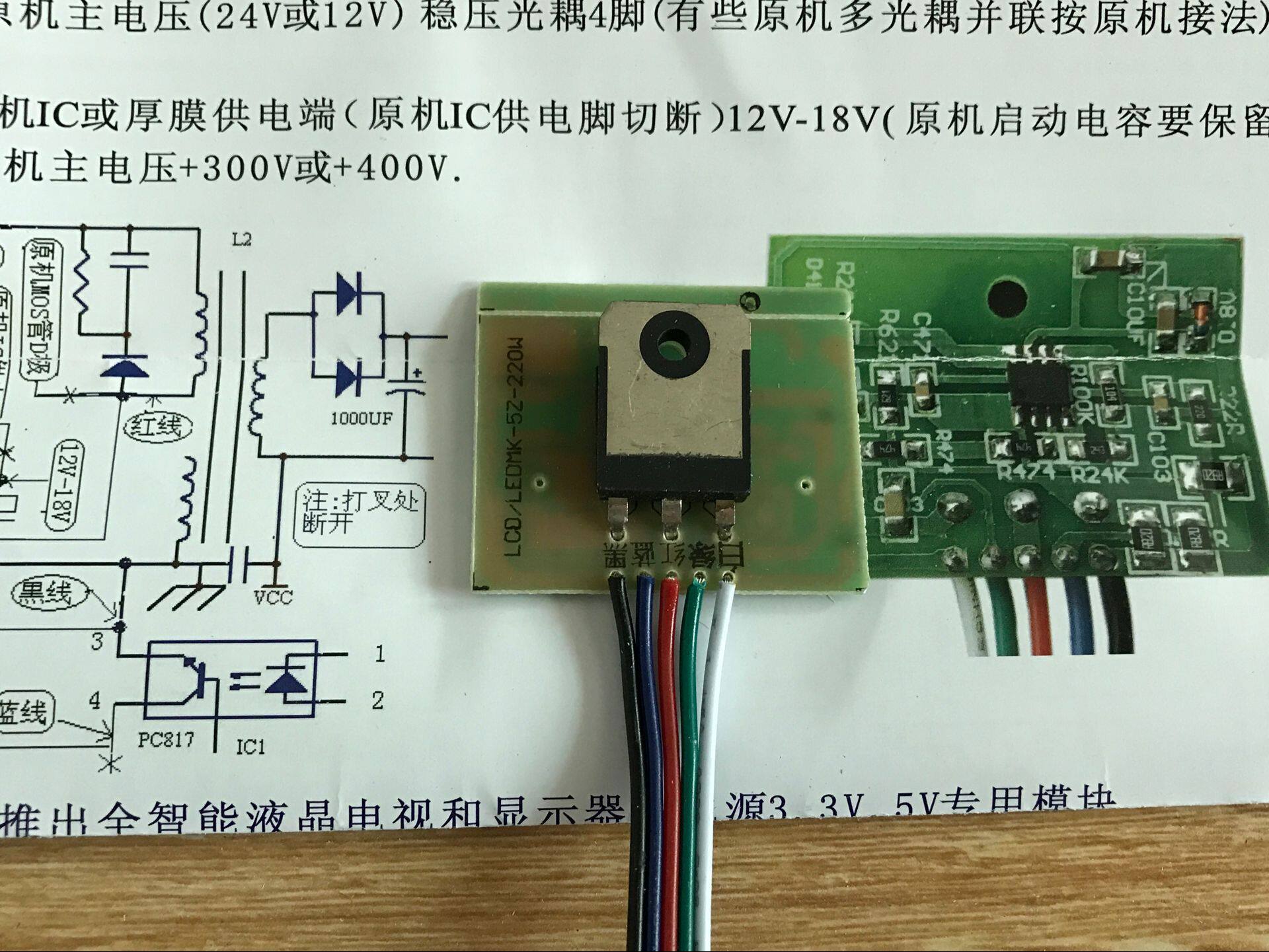

Главный модуль питания ЖК-дисплея (одна трубка)
Модель: ЖК/LEDMK-5Z-220w
(Применение: подходит для ремонта основного источника питания ЖК-мониторов мощностью 220 Вт, применимо к 47 дюймам или меньше)Примечания установки:
1. Сначала убедитесь, что напряжение +300 В или +400 В постоянного тока PFC в норме, убедитесь, что коммутирующий трансформатор и вторичные периферийные компоненты в порядке, а также убедитесь, что в нагрузке нет короткого замыкания, прежде чем переходить к следующим операциям.
2. Сначала снимите оригинальную MOS-трубку или толстопленочную микросхему, поместите MOS-трубку модуля близко к радиатору и закрепите ее на радиаторе с помощью винтового замка (винты не следует затягивать слишком сильно, чтобы не повредить модуль).
3. Согласно схеме разъедините точки пересечения в реальной цепи (всего 3 места) и соответствующим образом подключите цветные провода модуля.
Примечание: провода нельзя подключать неправильно!После подключения обязательно проверьте его еще и еще раз, чтобы убедиться в его полной исправности, прежде чем включать его!!!
Инструкция по подключению каждого провода:
1,Красная линия:Подключите основное напряжение +300 В или + 400 В через устройство переключения напряжения (то есть полюс D оригинальной МОП-трубки и полюс D толстопленочной ИС).
2. Черный провод: подключите к отрицательному полюсу, который является горячим заземлением силовой трубки.
3,синяя линия: Подключите основное напряжение (24 В или 12 В) исходной машины к 4-контактному стабилизированному оптопаре (если исходная машина имеет несколько оптопар, подключенных параллельно, следуйте методу подключения оригинальной машины), а 3-контактный разъем соедините с землей.
4,Белый провод: Подключите к оригинальной клемме питания микросхемы или толстопленочной пленки (штырь исходного источника питания микросхемы отрезан) 12–18 В (оригинальный пусковой конденсатор должен быть сохранен).
5зеленая линия: Подключитесь к основному напряжению оригинальной машины +300 В или +400 В.В.

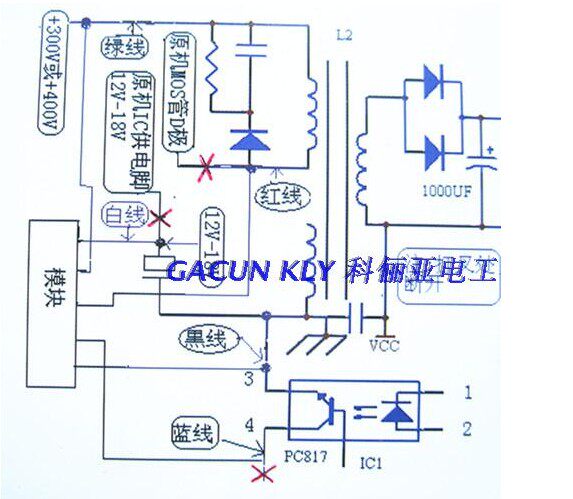

Схема подключения:
