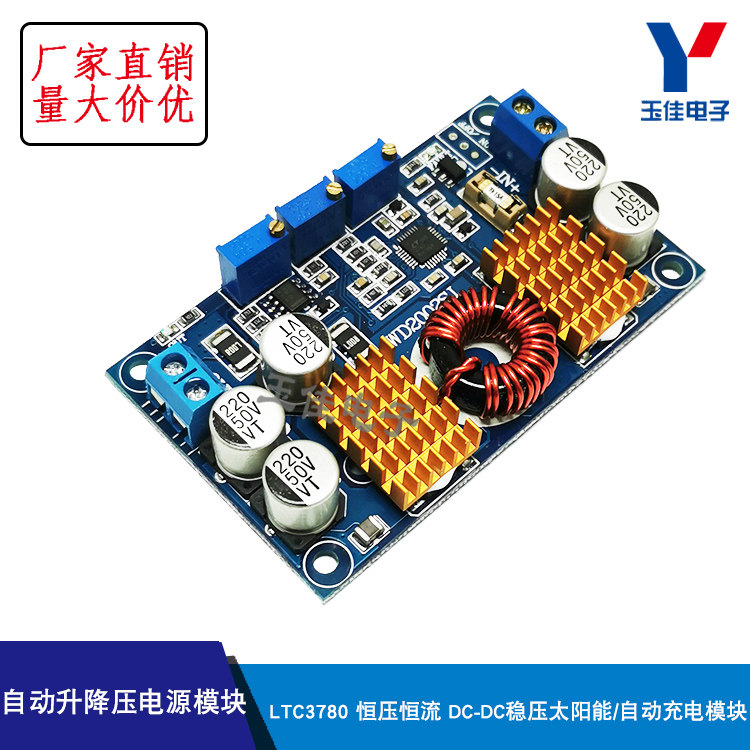

LTC3780IUH Поточный поток напряжения
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
 Например, когда выход установлен на 12 В, когда входное напряжение изменяется от 5 до 32 В, напряжение выходного напряжения не изменяется при 12 В;
1. Плата платы принимает процесс покрытия золота толщиной 1,6;
2. Вход использует заменяемую страховую трубку для защиты питания и оборудования;
3. Вся версия электролитического использования использует импортируемый оригинальный патч, низкое сопротивление и высокочастотные конденсаторы, так что рябь уменьшается до точки замерзания;
4. IC использует линейный импортный оригинал;
5. Постоянное напряжение, постоянный ток и защита андеррайтинга (MPPT более подходит для зарядки солнечной энергии)
6. Индикатор выходной ошибки, дрейфы выходного напряжения слишком серьезное, а короткий замыкает освещается при сбое;
7, Черное окислительное тепло.

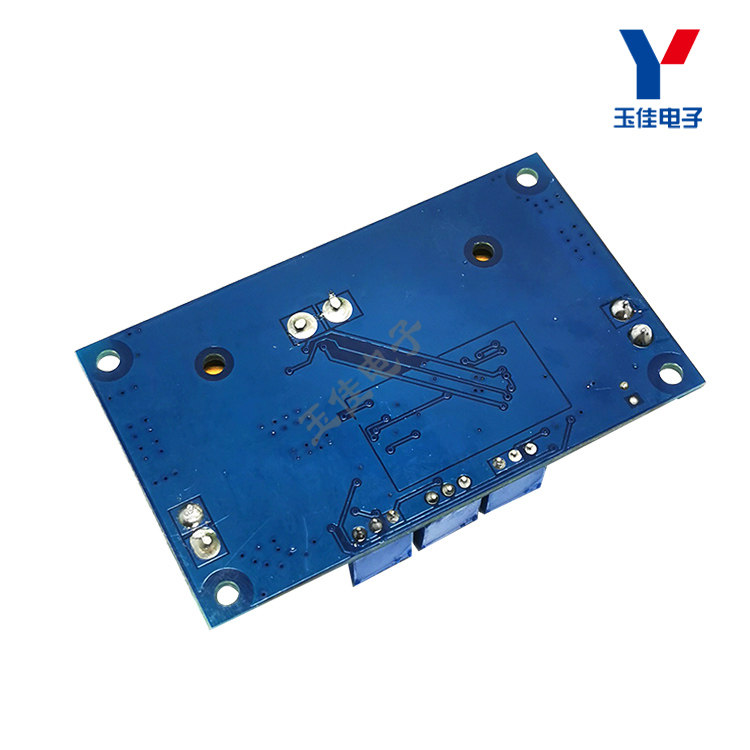

8. Задняя алюминиевая пластина, закрепленная на нижней поверхности модуля через кремниевую пленку теплопроводности, может обеспечить хорошее рассеяние тепла, не нужно рассматривать изоляцию и рассеивание тепла;
9. Индуктивность использует алюминий железа и кремния, 0,8 двойной линии параллельна, а лихорадка меньше;

1. Входное напряжение: DC5-32V, рекомендуется использовать напряжение выше 10 В или более
2. Выходное напряжение: DC1V-30V непрерывная регулировка; по умолчанию 12 В доставка;
3. Выходной ток: 10A (максимум) в течение 7A в течение длительного времени, по умолчанию 4A доставка;
4. Выходная мощность: длительное 80 Вт, пиковое значение 130 Вт, пожалуйста, усилите рассеяние тепла после 80 Вт;
5. Выходные линии: 50 мВ (от 12 В до 12 В, 5a измерены);
6. Введите защиту против соединения: нет, если необходимо, подключите небольшие диоды на входном конце;
7. Выходная анти -включенная ирригация: нет, если вам нужно зарядить, подключите диод Xiaotki последовательно на выходном конце;
8. Диапазон рабочей температуры: -45 ~ + 85 ° C;

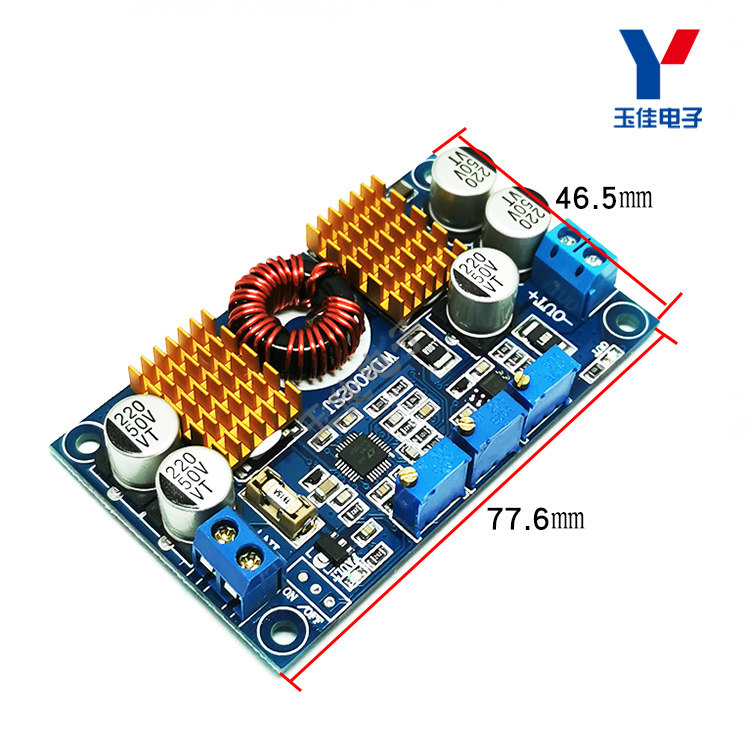

9. Размер: 77,6*46,5*15 мм (включая алюминиевую пластину с тепловой диссипацией);
10. Короткая защита связей: да
1Метод защиты от батареи, закрепленного аккумулятором: (Настройка настройки батареи с лидерством 12 В 10 В, в качестве примера отключения выхода)

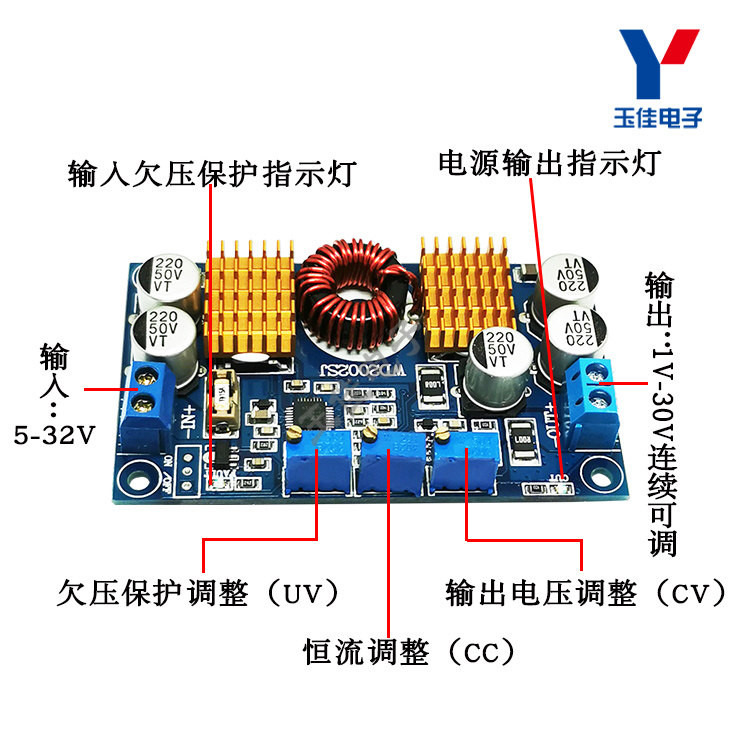

Введите регулировку питания напряжения напряжения на 10 В, отрегулируйте потенциометр защиты андеррайтера (по часовой стрелке увеличивается и уменьшается против часовой стрелки) до тех пор, пока не будет включен индикатор неисправности (красный свет) до 10 В, когда заряд батареи до 10 В, источник питания будет автоматически отрезан, чтобы защитить аккумулятор от повреждения.
ПРИМЕЧАНИЕ. Если он не является источником питания аккумулятора, вы не можете настроить;
2.  Потенциометр выходного напряжения регулируется (по часовой стрелке увеличивается, а восстановление против часовой стрелки уменьшается).
Примечание. Обычно красный свет не является ярким, синий свет включен, в противном случае есть неисправность.
3.
Ввод, подключенный к источнику питания 12 В, выходом и подключением тока -измерителя (ручки красной таблицы подключены к выходу, подключен черная столовая ручка, и выходной выход непосредственно подключен. Рекомендуется использовать ток -счетчик выше 15a, чтобы предотвратить Страхование сжигания), отрегулируйте потенциометр постоянного тока (по часовой стрелке увеличивается обратное против часового часа, обратная обратная обратная задача времени по часовой стрелке) до тех пор, пока значение дисплея тока не станет 5А, не удалите текущий счетчик и подключитесь к аккумулятору для зарядки нормально.
Примечание. Если оно используется для оборудования для постоянного напряжения, вам нужно только установить максимальный выходной ток.
