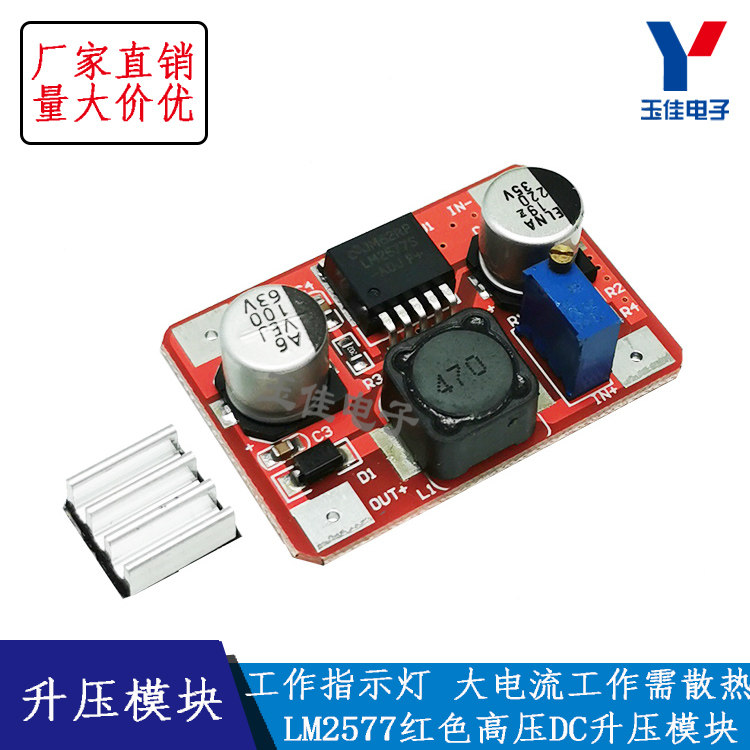

LM2577 Красный модуль DC Boost DC на высоком уровне.
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Уведомление:
Когда вы тестируете, если выходное напряжение не выше, чем входное напряжение, выходное напряжение будет увеличиваться по часовой стрелке, а выходное напряжение будет подниматься.Помните, чтобы не регулировать модуль снижения давления против часовой стрелки, вы должны убедиться, что напряжение настройки выше входного напряжения, чтобы избежать повреждения модуля!

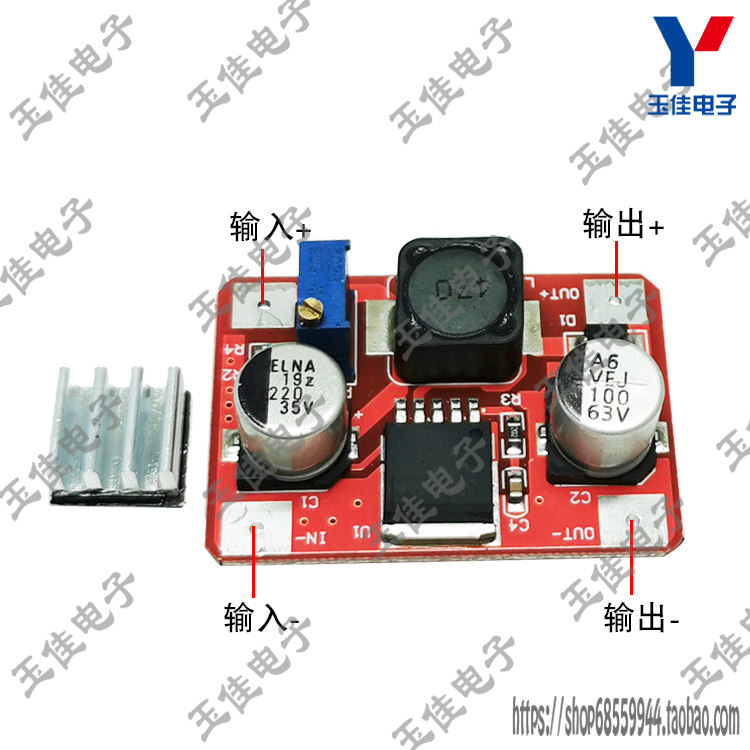

В+ Введите положительный электрод входной отрицательный+ выходной положительный отрицательный результат!
индекс:

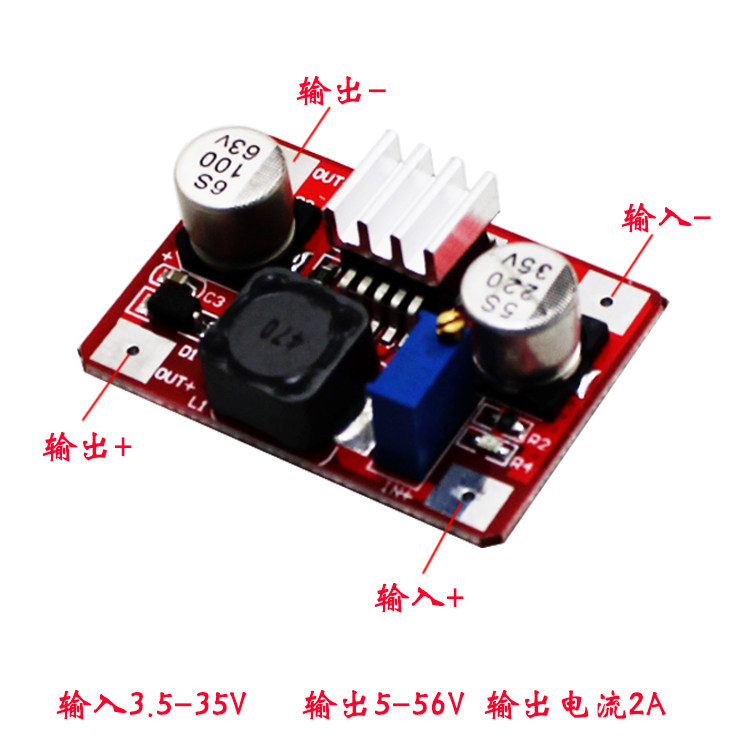

Диапазон входного напряжения: 3,5 В-35 В (должен убедиться, что выходное напряжение настройки выше, чем входное напряжение)
Диапазон выходного напряжения: 5,0V-56V
Введите максимальный ток: 3A (выходной ток в соответствии с номинальным условием сохранения мощности
Uin*iin*эффективность = uout*iout)
Вход Непрерывный рабочий ток: 2a (отношение хорошего выходного напряжения и входного напряжения вентиляции и условий рассеяния тепла не может быть больше 3)
Размер внешнего вида: длинная*ширина*высота 4.3cm*3.0cm*1.2cm
Тест на эффективность работы заключается в следующем:
5 В до 12 В:
5 В до 12 В = (11,93*0,500)/(5,02*1,383)*100%= 86,3%(потому что эффективность теста лучше, чем эффективность теста, чем тест)
12 В до 24 В:
12 В до 24 В = (23,84*0,799)/(12,03*1,747)*100%= 90,7%(поскольку тест не учитывает фактическую эффективность выходной сигналы, чем эффективность теста)
Новое обновление и пересмотр "" "" "" "" Увеличьте индикатор работы, чтобы модуль работал с первого взгляда!
Типичное применение:
1. от 3,7 до 5 В для мобильной зарядки сокровищ
2. Строка светодиодного светодиода драйвера Rapin (необходимо увеличить соответствующее ограничение тока)
3, 7,4 В.
Примечание:Работая над большим током, пожалуйста, обратите внимание на укрепление вентиляции и рассеяние тепла.

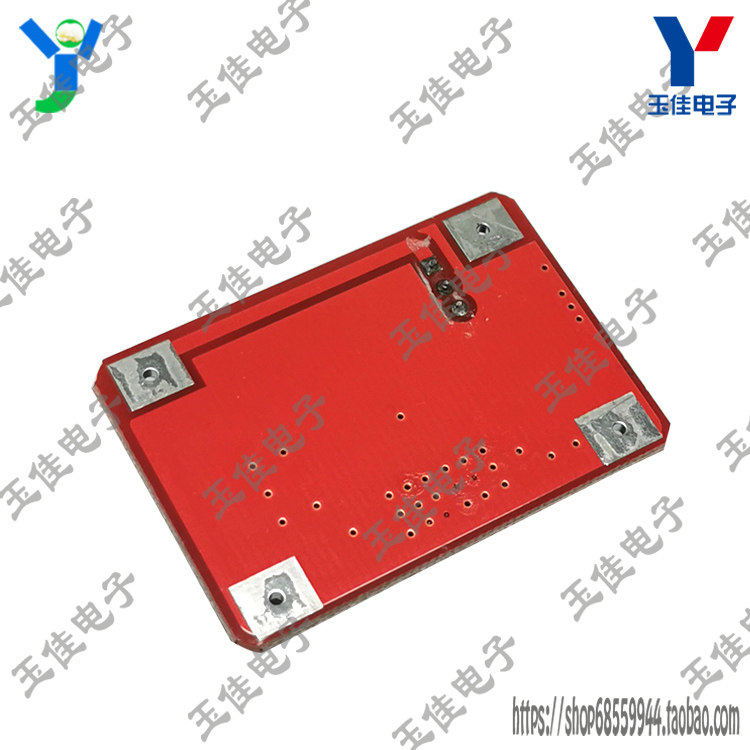

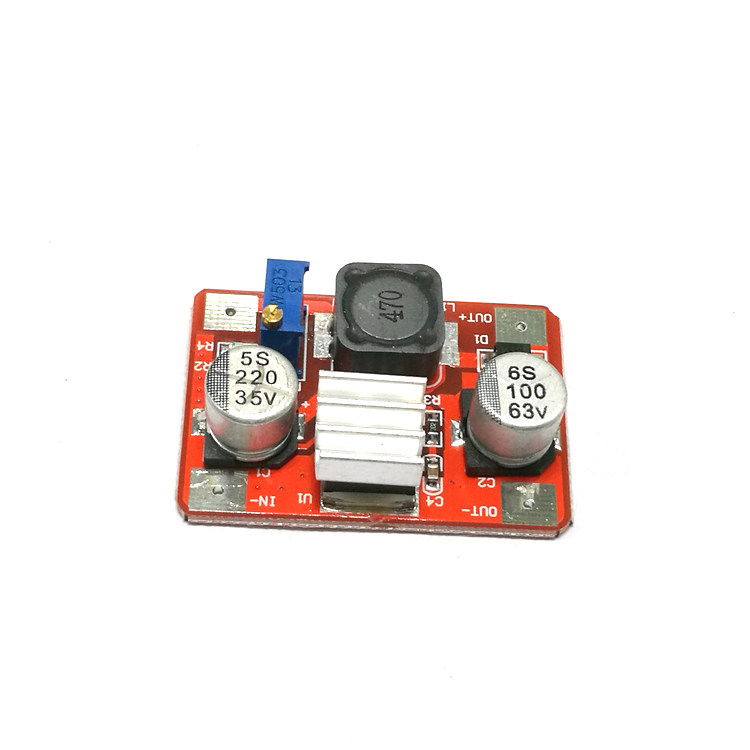

Реальная съемка:
