Внедрение продукции:
Модуль понижающего источника питания постоянного напряжения и постоянного тока 5А с драйвером светодиодного дисплея для зарядки литиевых батарей;С напряжением, током, мощным дисплеем его можно легко использовать без мультиметра. Он мощный!Благодаря интерфейсу USB он имеет 3 основные функции, которые можно использовать в большинстве случаев.
Основные модуль:
1. Встроенные измерители напряжения, тока и мощности. Вы можете легко использовать этот модуль без мультиметра, что проще.Аудио.
2. Выборный USB -интерфейс, вы можете легко зарядить свои цифровые продукты.(Примечание. Выходное напряжение USB согласуется с выходным напряжением модуля, а не с фиксированным выходом 5 В, пожалуйста, подтвердите перед зарядкой USB -устройства)
3. Высокая мощность, высокая эффективность, 5a, низкий Ripple;
4. Три функции:
- Используется как обычный понижающий модуль с возможностью защиты от перегрузки по току;
- Применяется в качестве зарядного устройства для литиевых аккумуляторов, аккумуляторов, никель-кадмиевых никель-водородных аккумуляторов (аккумуляторных блоков) с различными значениями напряжения, а также применяется в солнечных батареях, ветряных турбинах и т.п.;
- Используется в качестве мощного светодиодного модуля драйвера постоянного тока;
5. Существует два режима постоянного напряжения и постоянного тока, каким режимом является индикатор индикатора индикатора.
6. При использовании в качестве зарядного устройства лития аккумулятора вы можете установить плавающее напряжение зарядки и ток зарядки.
Показано, заряжается ли он или уже заполнен;
7. Существует текущая функция защиты, даже если вывод является коротким, он не будет сжечь модуль.
8. Напряжение платы и счетчик тока можно откалибровать сами, и никогда не будет точной проблемы!
9. Принесите радиатор и бронзовую колонну!
Параметры продукта:
Входное напряжение: 5-36V
Выходное напряжение: 1,25-32 В. Непрерывная регулировка
Выходной ток: регулируемый, максимум 5a (рекомендуется в 4.5a)
Выходная мощность: максимум 75 Вт (рекомендуется использовать в течение 50 Вт, уменьшите питание, если используется большая разность давления)))
Температура работы: -40 ~+85 градусов
Рабочая частота: 180 кГц
Эффективность конверсии: до 96%
Защита от короткого замыкания: Да
Супер температурная защита: да (автоматически выключает выход после ультра -темупературы)
Введите защиту против соединения: нет, (если вам нужно ввести большой ток -диод на входе)
Метод установки: 4 3 мм нити
Метод проводки: проводная клемма или сварка, V-In вход, Vout вывод
Размер модуля: 68,2 мм шириной 38,8 мм высота 15 мм
Вес: 35 г
Инструкции:

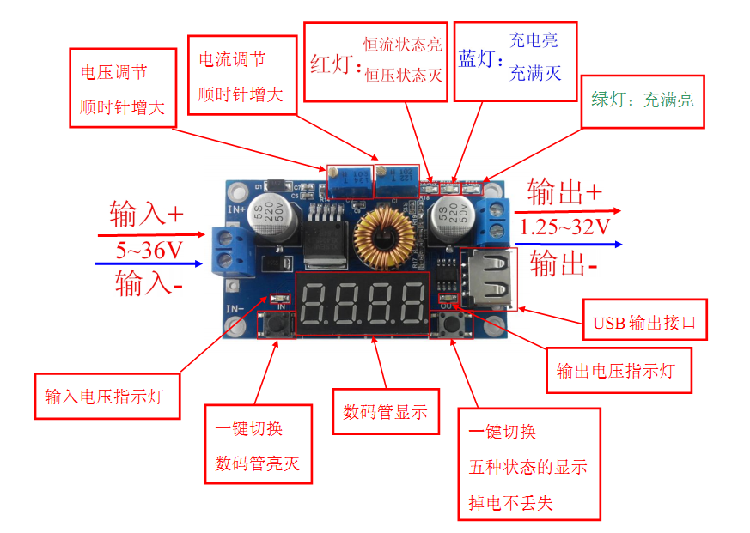

(1) Нажмите правую кнопку, чтобы настроить цифровую таблицу в интерфейс [Display Wonter Trablege], отрегулируйте&Ldquo; потенциометр постоянного давления”, сделайте выходное напряжение достичь желаемого значения напряжения;
(2) Отрегулируйте цифровую таблицу в интерфейс [Выходной ток отображения] и непосредственно подключите выходной конец модуля (найдите толстый провод с коротким выходным терминалом).&Ldquo; Hengli потенциометр” сделать текущее значение на цифровом датчике, достигающее значения защиты от перегрузки на предварительно установленных изданий; (например, текущее значение, отображаемое измерителем тока пластины, составляет 4a, тогда максимальный ток модуля ограничен 4а, а красным индикатором света включен, когда ток достигает 4А))
(3) Подключите нагрузку и работу.
2. Используйте в качестве зарядного устройства.
Модуль без постоянного тока не может быть использован для зарядки аккумулятора. Поскольку аккумулятор, потребляемая аккумулятором, и зарядное устройство очень большое, ток зарядки слишком велик, а батарея повреждена. Зарядка потока автоматически переключается на постоянное зарядку напряжения При зарядке в определенной степени.
Инструкции:
(1) Определите плавающее напряжение зарядного напряжения и ток зарядки аккумулятора; (если параметры лития аккумулятора составляют 3,7 В/2200 мАч, то плавающее напряжение зарядки составляет 4,2 В, максимальный ток зарядки составляет 1C, что составляет 2200 мА)
(2) В условиях нагрузки воздуха отрегулируйте цифровую таблицу модуля на интерфейс [Display Wouting напряжение] и отрегулируйте&Ldquo; потенциометр постоянного давления” сделать выходное напряжение достигает напряжения плавающего заряда;
(3) Отрегулируйте цифровой счетчик в интерфейс [выходной выход отображения] и непосредственно подключите выход модуля (найдите толстый провод с короткометражным выходным терминалом). В настоящее время регулируйте&Ldquo; Hengli потенциометр” сделать текущее значение в цифровой таблице достигает предустановленного текущего значения зарядки;
(4) зарядка тока поворота по умолчанию на завод в 0,1 раза превышает ток зарядки; 0.1a, синий свет разрушается, и зеленый свет включен.
(5) Подключите аккумулятор и заряд.
(Шаг 1, 2, 3, 4: мощность подключения к терминалу входной терминала, выходной конец пуст и не подключает батарею)
3. Используйте в качестве модуля драйвера постоянного тока светодиода
(1) Определите рабочий ток и максимальное рабочее напряжение, необходимые для управления светодиодом;
(2) В условиях пустой нагрузки отрегулируйте цифровую таблицу в интерфейс [Выходное напряжение], настроить&Ldquo; потенциометр постоянного давления” сделайте выходное напряжение в светодиодное рабочее напряжение;
(3) Отрегулируйте цифровую таблицу в интерфейс [выходной выходной сигнал] и непосредственно подключите выход модуля (найдите толстую коротки&Ldquo; Hengli потенциометр” сделать текущее значение в цифровой таблице достигает заданного светодиодного рабочего тока;
(4) Подключите светодиод и проверьте машину.
(Шаг 1, 2, 3: введите источник питания, выходная нагрузка не подключает светодиодный свет)
Добрые советы:
Меры предосторожности:
- Не используйте вход и вывод модуля. Это приведет к тому, что резистор отбора проб тока тока модуля для пересечения дороги, так что модуль не может отрегулировать размер выходного тока. Легко сжечь модуль при подключении нагрузки.
- Существует резистор отбора проб тока выхода модуля. После подключения нагрузки будет падение напряжения на 0 ~ 0,2 В, что является нормальным явлением.
- Некоторые клиенты сообщают, что выходное напряжение модуля не может быть отрегулировано. Когда вы сталкиваетесь с этой проблемой, пожалуйста, поверните потенциометр на 10 кругов на против часовой стрелки, а затем используйте модуль, чтобы нормально регулировать напряжение.Потому что, когда модуль выходит из завода, выходное напряжение по умолчанию составляет 17 В.
- При выходе более 3А и 35 Вт укрепите рассеяние тепла!
Самоалибранная метод напряжения пластины и измерителя тока:
1. Когда выходное напряжение отображается на плате, правая сторона правой стороны ослаблена через 2 секунды, а также измеритель напряжения и индикатор выходного напряжения“OUT” синхронно безжалостное, в настоящее время введите режим калибровки выходного напряжения; таким же образом, когда входное напряжение отображается в таблице напряжения, нажмите правую кнопку, чтобы ослабить через 2 секунды, таблица напряжения и индикатор входного напряжения.“IN&рдкво; Синхронное мигание. В это время войдите в режим калибровки входного напряжения; Когда вольтметр отображает выходной ток, нажмите и удерживайте правую кнопку в течение 2 секунд, а затем отпустите, амперметр начнет мигать, затем войдите в режим калибровки выходного тока;
2. Аккуратно коснитесь правой кнопки справа, увеличьте напряжение (ток), чтобы увеличить на одну единицу, слегка коснитесь левой кнопки и уменьшите одну единицу на напряжение (ток); V, вам нужно непрерывно нажать 1-5 для 1-5 последовательных Ток на напряжение дисплея, тем меньше количество движений.
3. После регулировки напряжения (тока) долго нажмите правую кнопку в течение 2 секунд и ослабьте ее через 2 секунды.
Примечание. Эта функция используется для калибровки точности отображения напряжения и тока, а не для регулировки выходного конечного напряжения и значения тока.Эта функция предназначена для удовлетворения ваших более высоких требований к точности. Вам нужно калибровать только один раз, чтобы получить точное значение во всем диапазоне. Пожалуйста, используйте ее с уверенностью.

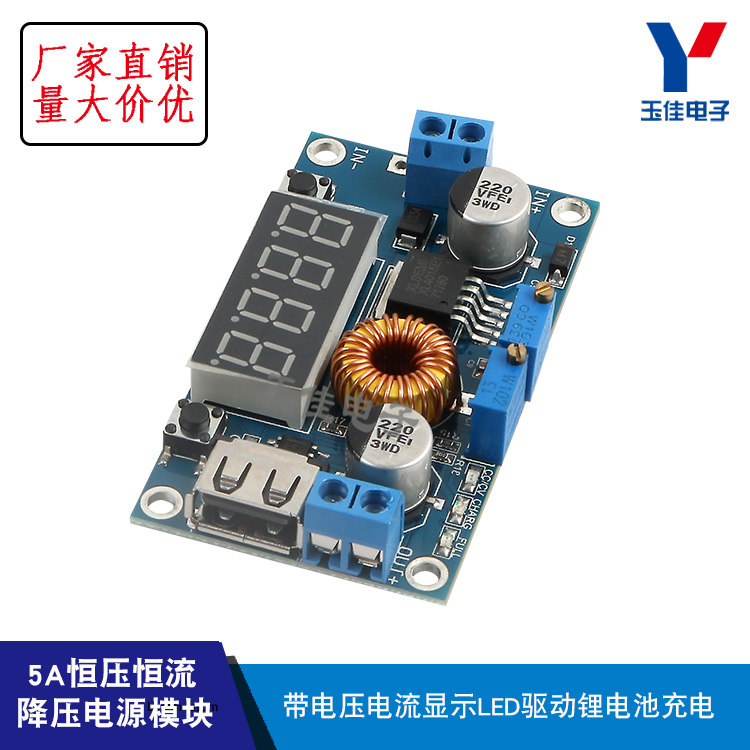

Реальная съемка:
