Модуль постоянного напряжения Hengli

Цена: 81руб.    (¥3.8)
Артикул: 43758182286
Доставка по Китаю (НЕ включена в цену):
64 руб. (¥3)

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:玉佳电子
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥0.215руб.
¥36.5772руб.
¥4.289руб.
¥0.429руб.
  • Информация о товаре
  • Фотографии

☆ Основные атрибуты ☆

Модуль природа

Не -изоляционный постоянный ток модуль постоянного давления

  метод исправления

Не -синхронное исправление

Входное напряжение

7V-35V

Выходное напряжение

1.25V-30V

Выходной ток

Максимальная корректировка 3А

Эффективность конверсии

92%(самый высокий)

Уровень на выключении

150KHz

Выходная волна

50 мВ (максимум) 20 м пропускной способности

регулирование нагрузки

±0.5%

регулирование напряжения

±2.5%

Рабочая Температура

-40 ℃ до +85 ℃

размер

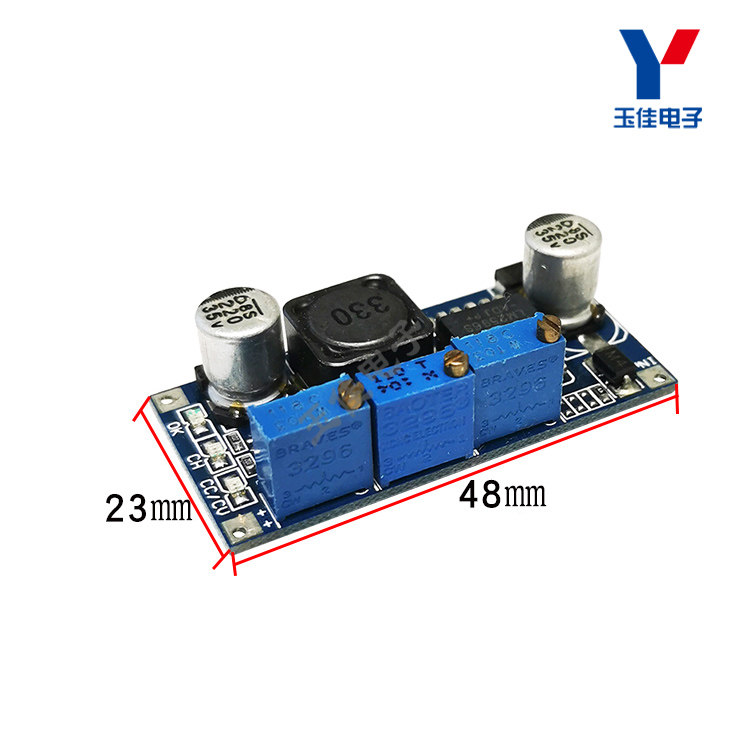

48*23*14 (длинная*широкая*высота) (мм)

Функции:

★ Модуль использует внутреннее высокое качествоLM2596Чип, высокая эффективность (самая высокая эффективность92%)В то же время калории маленькие, и это может быть легко встатьБолее 3АТок, с исходным OP AMP TI для управления выходным током, делает общий выход очень стабильным.

★ Низкое использование этого модуляESRОригинальный конденсатор фильтра Sanyo может снизить напряжение волны до 50mVПересечение

★ Этот модуль использует патч для возврата сварки. В то же время каждый модуль тестируется в течение двух часов перед доставкой для обеспечения высокой надежности.



   Разница в входном и выходном напряжении составляет 2 В, а минимум может выходить напряжение 1,23 В.



Как зарядить батарею:
1. Определите плавающее напряжение зарядки и ток зарядки аккумулятора, входное напряжение модуля;
2. Отрегулируйте потенциометр постоянного напряжения и отрегулируйте выходное напряжение примерно до 5 В.
3. Используйте мультиметровую передачу тока 10A, чтобы измерить выходной короткий ток циркуса и отрегулировать потенциометр постоянного тока для достижения выходного тока к заранее определенному значению тока зарядки;
4. Отгрузка по умолчанию тока ротора заряда в 0,1 раза превышает ток зарядки (постоянное значение тока). Если вам необходимо отрегулировать, отрегулируйте текущий потенциометр; (обычно нет корректировки)
5. Отрегулируйте потенциометр постоянного напряжения так, чтобы выходное напряжение достигло напряжения плавающей зарядки;
6. Возьмите батарею и попробуйте.
(Шаг 1, 2, 3, 4 и 5 являются источником питания модуля, а выход не подключен к аккумулятору.)

Как использовать светодиодные драйверы постоянного тока:
1. Определите рабочий ток и максимальное рабочее напряжение, которое вы должны управлять светодиодом;
2. Отрегулируйте потенциометр постоянного напряжения и отрегулируйте выходное напряжение примерно до 5 В.
3. Используйте мультиметровую передачу 10A тока, чтобы измерить выходной короткий ток цирки, и отрегулировать потенциометр Hengli, чтобы выходной ток достигает заранее определенного рабочего тока светодиода;
4. Отрегулируйте потенциометр постоянного напряжения так, чтобы выходное напряжение достигло наивысшего рабочего напряжения светодиода;
5. Подключите светодиодную тестовую машину.
(Шаг 1, 2, 3 и 4 являются источником питания модуля, а выход не подключен к светодиодному свету.)

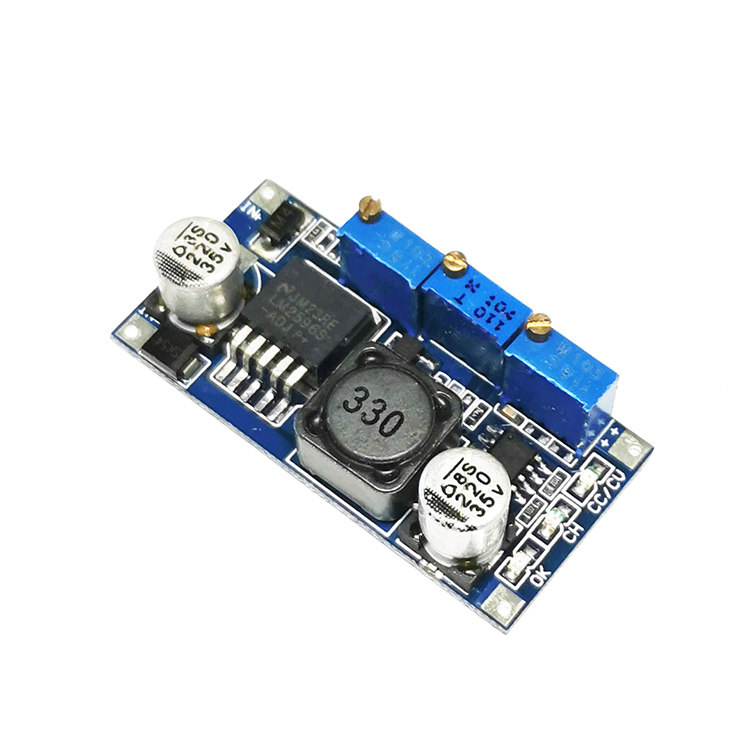

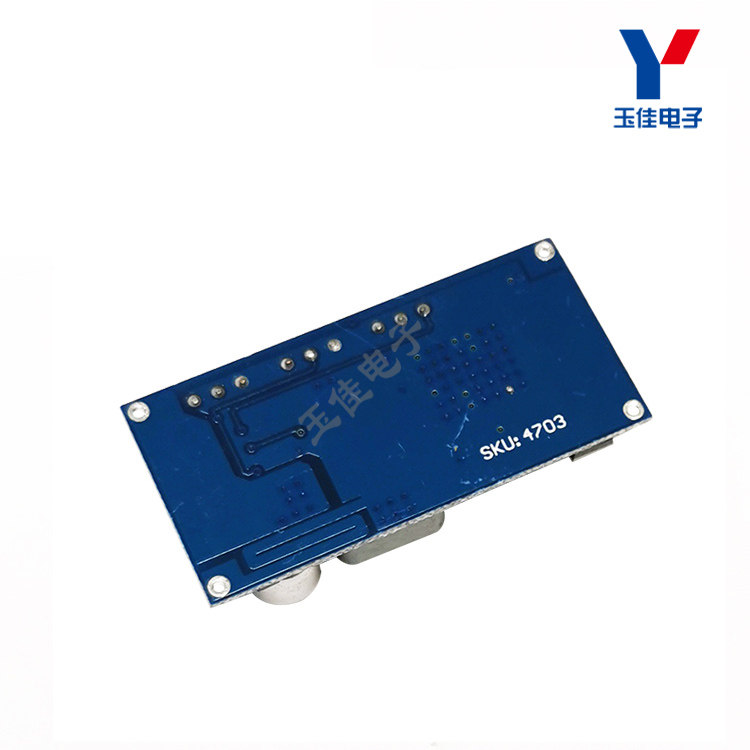

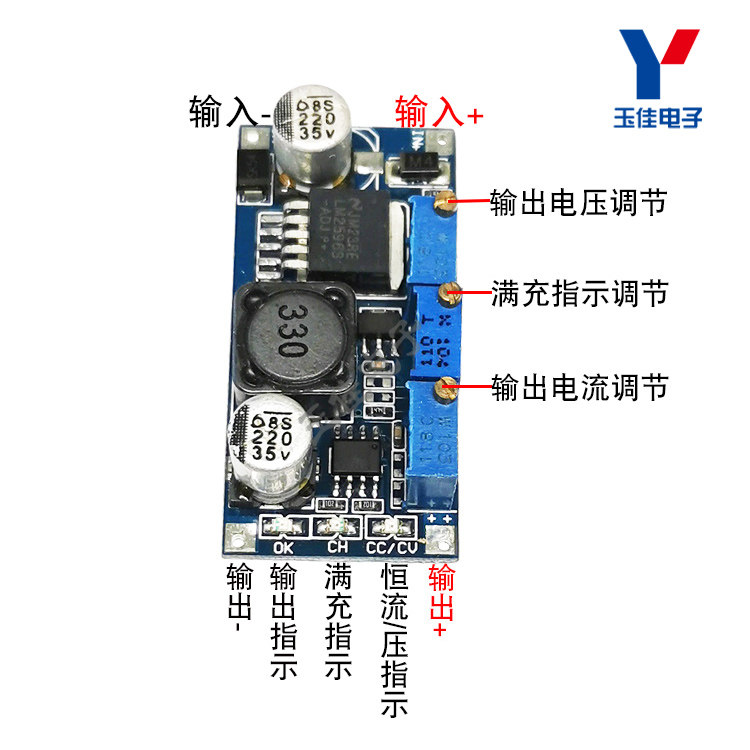

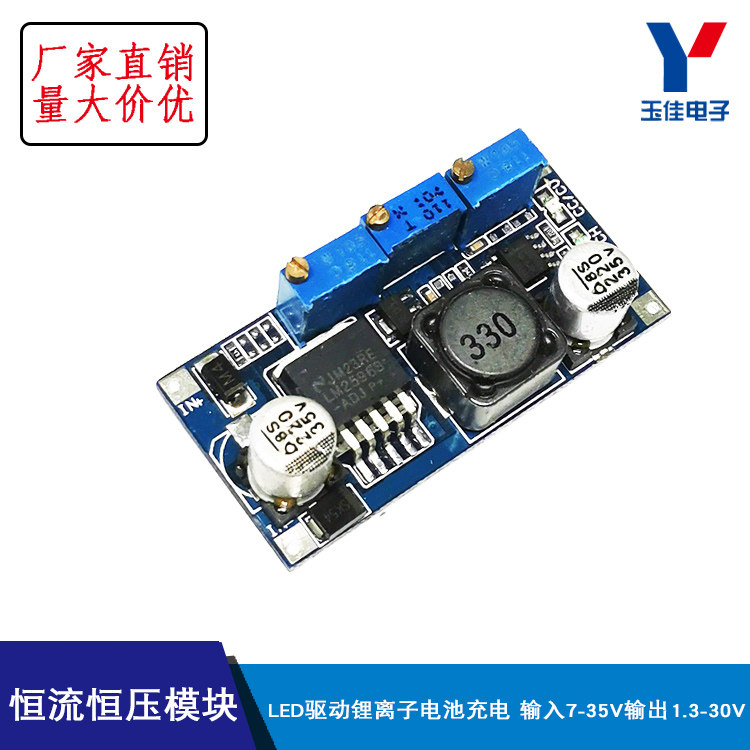

Физическая картина продукта:
