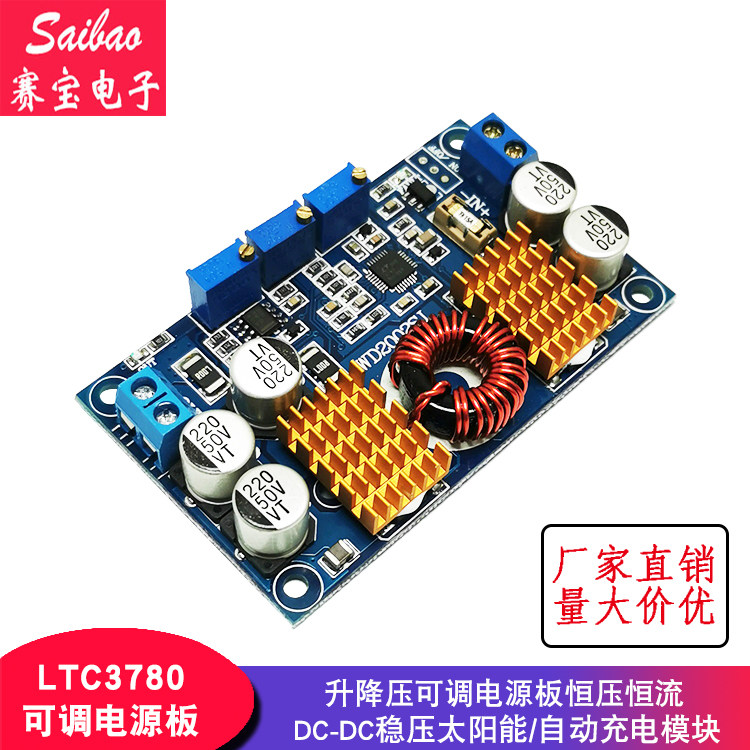

LTC3780 Напряжение подъема регулируемое питание постоянное напряжение Поток потока DC-DC Стабилизация солнечной/автоматической зарядки
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
LTC3780 Напряжение подъема регулируемое питание постоянное напряжение Поток потока DC-DC Стабилизация солнечной/автоматической зарядки
Этот источник питания представляет собой модуль питания с высокой стабилизацией.Когда входное напряжение меньше, чем, выше, чем, равное выходному напряжению, выходное напряжение может оставаться стабильным.Например, когда выход установлен на 12 В, тогда, когда входное напряжение изменяется от 5 до 32 В, напряжение выходного напряжения не изменилось при 12 В.Этот модуль имеет полную функцию защиты и может использоваться в солнечной зарядке.
Преимущества:
- Пратовая плата принимает процесс покрытия золота толщиной 1,6;
- Вход использует заменяемую страховую трубку для защиты источника питания и оборудования;
- В всей версии электролитического использования используются импортируемые оригинальные патчи, низкое сопротивление и высокочастотные конденсаторы, так что рябь сводится к точке замораживания;
- IC использует линейный импортный оригинал;

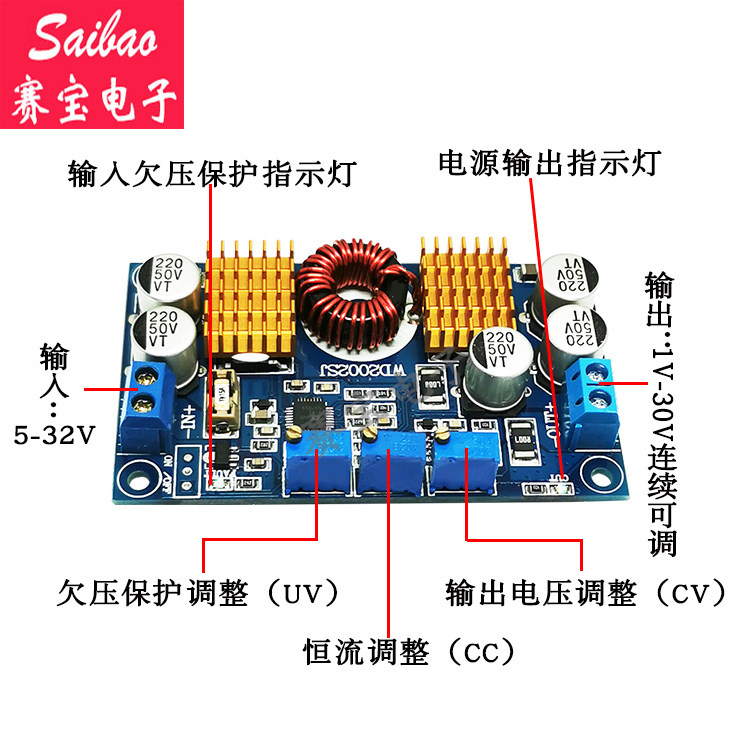

- Постоянное давление, постоянный ток и под защита давления (MPPT более подходит для зарядки солнечной энергии)
- Индикатор выходной ошибки, дрейф выходного напряжения слишком серьезный, короткие и другие сбои включены;
- Черные окислительные рассеянные таблетки теплоиспаления тепловая диссипация, эффект рассеяния тепла лучше, чем исходный алюминиевый лист;
- Задняя алюминиевая пластина на задней панели закреплена на дне модуля через термовой кремниевую пленку, что может обеспечить хорошее рассеяние тепла без учета изоляции и рассеивания тепла.
- Индуктивность использует алюминий железа кремния, 0,8 двойная линия параллельна, а тепло меньше;
Электрические параметры:
- Входное напряжение: DC5-32V;
- Выходное напряжение: DC1V-30V непрерывно регулируется.
- Выходной ток: длинный 8A, пик 10А.
- Выходная мощность: длинная 80 Вт, пик 130 Вт, более 80 Вт, укрепите рассеяние тепла;
- Выходные Ribples: 50 мВ (от 12 В до 12 В, измерены 5a)
- Введите защиту против соединения: нет,При необходимости, пожалуйста, подключите диод последовательно на выходном конце
- Выходная анти -включенная ирригация: нет, если вам нужно зарядить, подключите диод последовательно на выходном конце
- Диапазон рабочей температуры: -45 ~ + 85 ℃

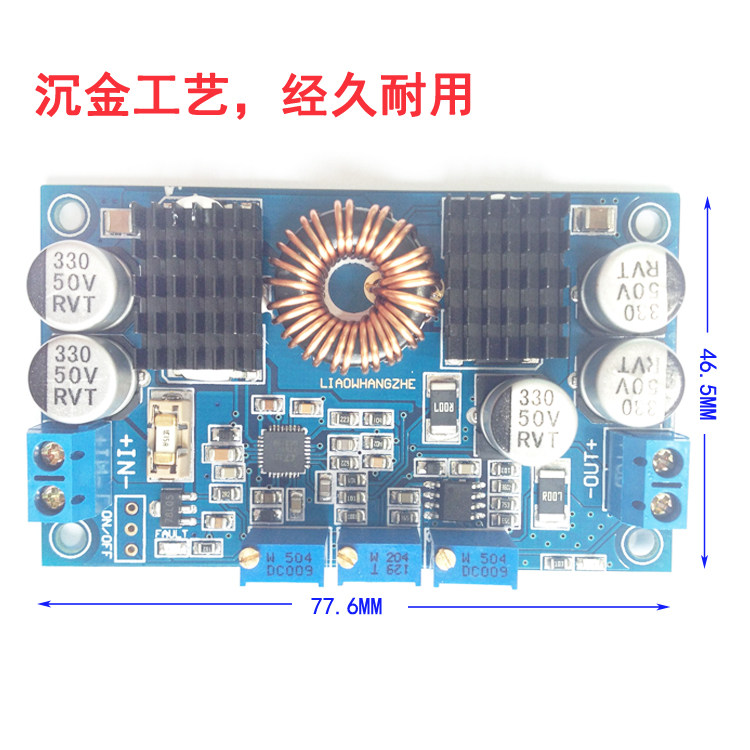

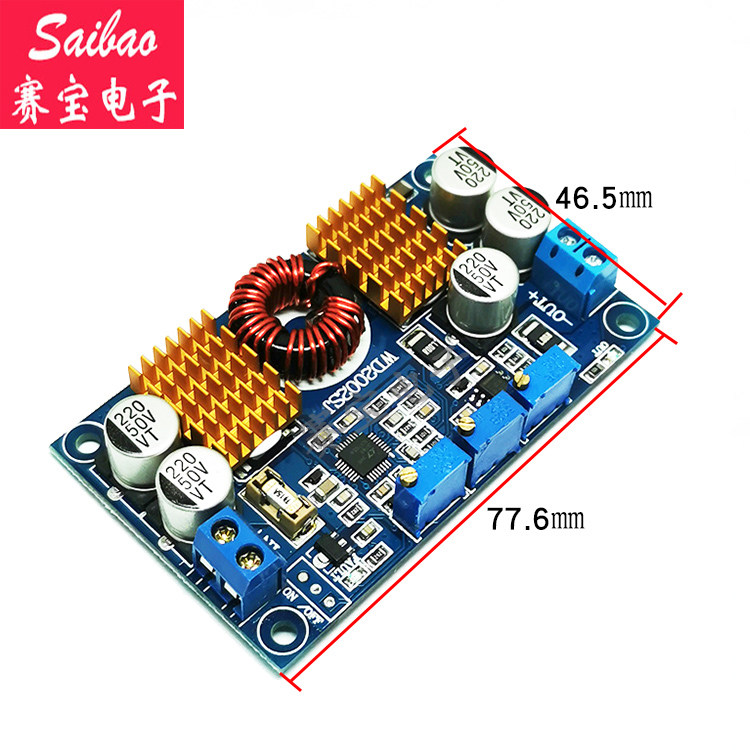

- Размер: 77,6*46,5*15 мм (включая алюминиевую пластину с тепловой диссипацией)
- Защита от короткого замыкания: Да
Инструкции по использованию LTC3780 Конституция Hengli Relding Board
Вы можете покупать и использовать наш модуль напряжения. Пожалуйста, внимательно прочитайте следующие инструкции. В противном случае компания не будет гарантией или заменена из -за ущерба, вызванного ненадлежащим использованием.
Этот модуль принадлежит к источнику питания напряжения автоматического подъема. Когда входное напряжение ниже, чем, выше, чем, равное выходному напряжению, выходное напряжение может оставаться стабильным и неизменным.Например, когда выход установлен на 12 В, когда входное напряжение изменяется от 5 до 32 В, напряжение выходного напряжения не изменилось при 12 В; давление и защита от короткого окружения; все компоненты могут достигать промышленных приложений; они могут быть идеально Применяется к различным случаям, таким как зарядка, светодиодный водитель с высокой мощностью, источник питания оборудования, питание транспортных средств и т. Д.
Электрические параметры:
1. Входное напряжение: DC5-32V, рекомендуется использовать напряжение выше 10 В или более
2. Выходное напряжение: DC1V-30V непрерывная регулировка; по умолчанию 12 В доставка;
3. Выходной ток: 10A (максимум) в течение 7A в течение длительного времени, по умолчанию 4A доставка;
4. Выходная мощность: длительное 80 Вт, пиковое значение 130 Вт, пожалуйста, усилите рассеяние тепла после 80 Вт;
5. Выходные линии: 50 мВ (от 12 В до 12 В, 5a измерены);
6. Введите защиту против соединения: нет, если необходимо, подключите небольшие диоды на входном конце;
7. Выходная анти -включенная ирригация: нет, если вам нужно зарядить, подключите диод Xiaotki последовательно на выходном конце;
8. Диапазон рабочей температуры: -45 ~ + 85 ° C;
9. Размер: 77,6*46,5*15 мм (включая алюминиевую пластину с тепловой диссипацией);
10. Короткая защита: да;
информация о продукте:
