LM317 Регулирующая плата давления мощности 1.25V-27V может регулировать модуль стабилизации постоянного тока 1.5A перегрев и защиту коротких замыканий
Цена: 159руб. (¥7.5)
Артикул: 40121031084
Доставка по Китаю (НЕ включена в цену):
85 руб. (¥4)
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товараПродавец:冷静的K8
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥1994 205руб.
¥3998 403руб.
¥28800599 904руб.
¥1392 938руб.
LM317 Регулирующая плата давления мощности 1.5A 1,25V-27V может быть скорректирована до платы стабилизации постоянного тока
Справочные материалы:
https://wenku.baidu.com/view/5813f49376c66137ef061979.html?from=search
LM317 Введение:
LM317 представляет собой три терминальных регулятора Национальной полупроводниковой корпорации.
Диапазон выходного напряжения LM317 составляет L.25V до 27 В.Его использование очень просто, и для установки выходного напряжения необходимы только две внешние сопротивления.Кроме того, его линейная скорость регулировки и скорость регулировки нагрузки лучше, чем стандартный фиксированный регулятор.LM117/LM317 имеет различные цепи защиты, такие как защита от перегрузки и защита зоны безопасности.
LM317 не требует внешних конденсаторов, если только конденсатор входного фильтра к соединению входного конца LM117/LM317 более 6 дюймов (около 15 см).Использование выходных конденсаторов может изменить переходную реакцию.Административный конец с использованием конденсатора фильтра может получить коэффициент подавления пульсации с более высоким регулятором напряжения на стандартных трех концах.
LM317 имеет много специальных применений.Например, конец регулировки подвешен на высоком напряжении, которое можно использовать для регулировки напряжения до сотен вольт.Конечно, чтобы избежать коротких выводов.Вы также можете подключить конец регулировки к программируемому напряжению для достижения программируемой выходной мощности.Вход не менее чем на 2 В выше, чем выход, в противном случае давление не может быть отрегулировано.Входное напряжение не может превышать 40 В.Выходной ток не превышает 1a.Если вы входите в L2V, самый высокий выход составляет около 10 В.
Поскольку LM317 имеет линейную стабилизацию, энергопотребление относительно большое.Когда разность входного напряжения велика, а выходной ток является относительно большим, обратите внимание, чтобы не быть слишком большим энергопотреблением.Как правило, энергопотребление не превышает 20 Вт после добавления радиаторов.Следовательно, когда разность давления велика, рекомендуется регулировать давление.
Конкретные параметры:
Выходной ток: 5ma-1.5a.
Внутри чипа существует перегрев, перегрузки и короткообожную защиту.
Максимальная разница напряжений ввода-вывода: 40 В постоянного тока.
Минимальная разница напряжений ввода-вывода: 3 В.
Используйте температуру окружающей среды: -10-+85 ° C.
Среда хранения температура: -65-+150 ℃

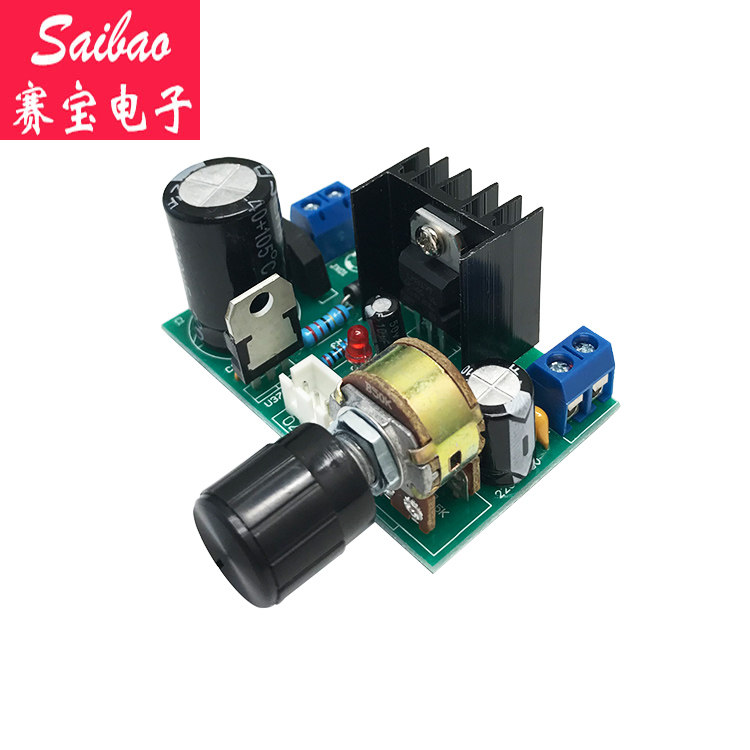

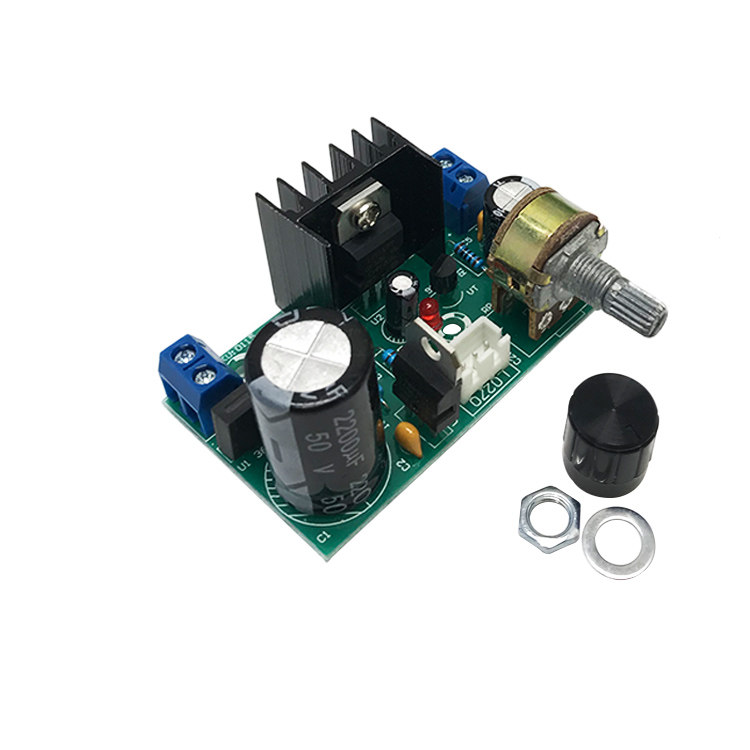

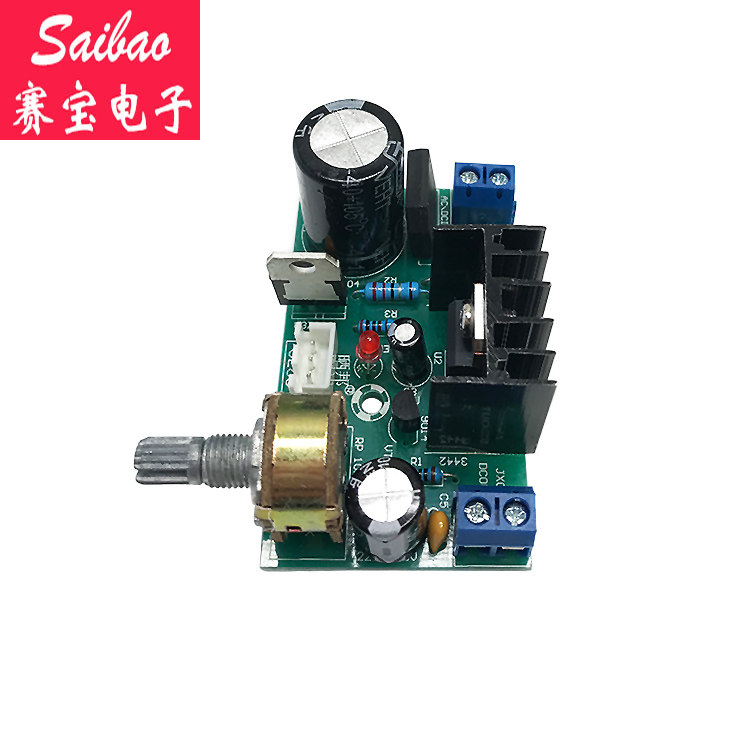

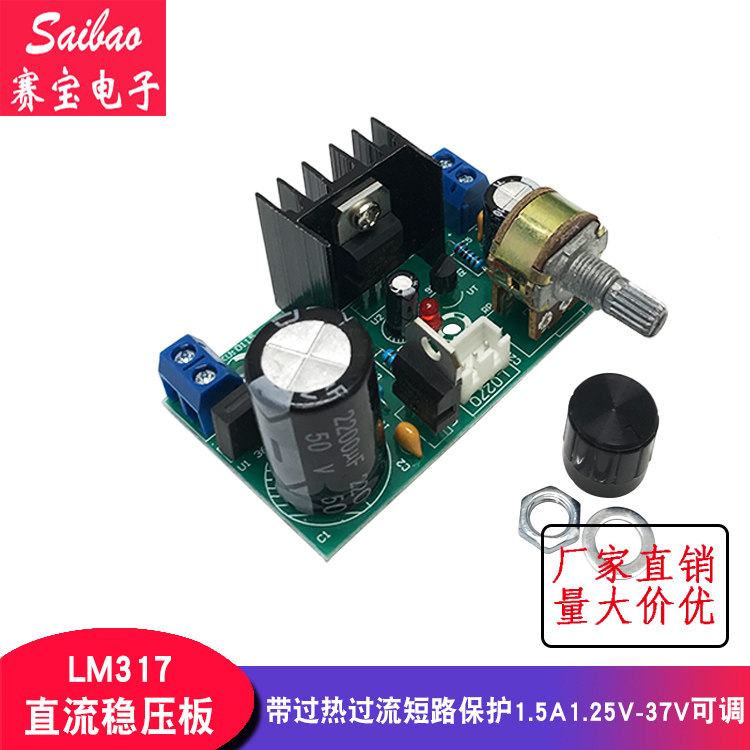

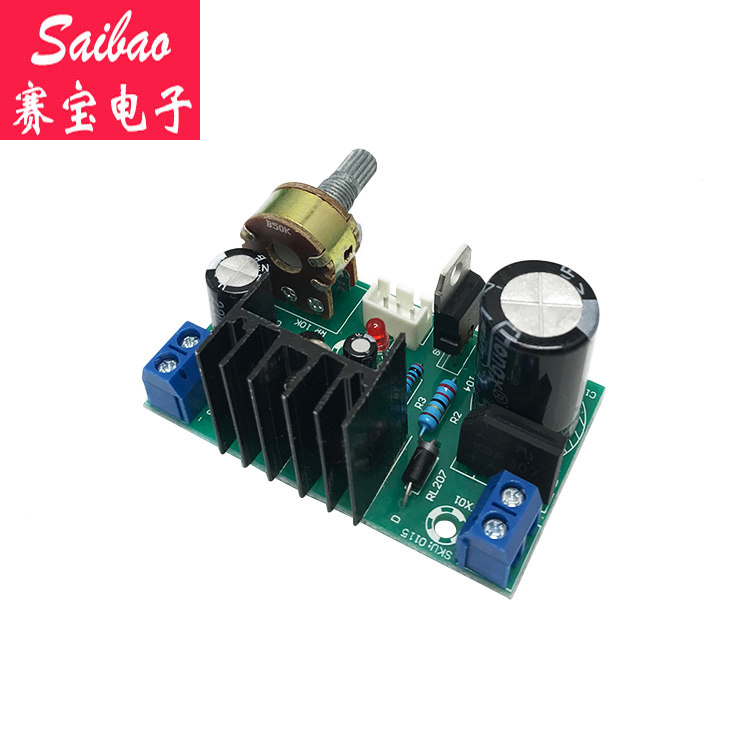

Реальная съемка:
