Первое: цель: решить проблему обслуживания сбоя питания ЖК-монитора 15-21 дюйма.
Ущерб питания на дисплее ЖК -дисплея имеет большое соотношение.Среди них обычно управлять пробиркой с высокой мощностью питания и сопротивлением отбора проб. Из -за многих моделей компонентов и разновидностей его часто невозможно восстановить, потому что нет и тех же запасных частей.
По потребностям клиентов и друзей был разработан универсальный модуль мощности жидкокристаллического дисплея.Этот модуль имеет преимущества простой проводки, удобной установки, сэкономить время и повышение уровня успеха в обслуживанииСущностьДрузья, которые соответствуют вышеуказанным проблемам обслуживания, могут пожелать рассмотреть этот модуль мощности, который мы разработали.
Определение боли

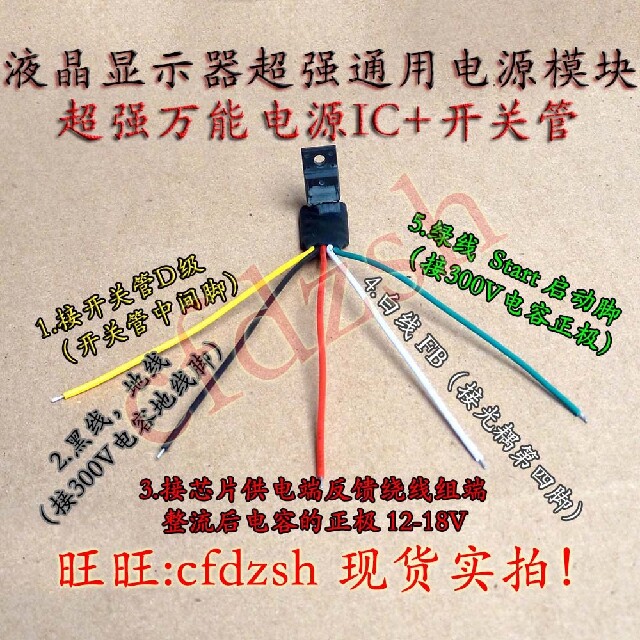

Контакт 1 Желтый провод: DRAIN, клемма управления питанием, подключенная к полюсу D оригинальной мощной МОП-лампы.Как правило, средняя нога трубки выключателя питания
2 фута черные линии или порошковые линии: GND, модульный заземляющий проволока 300 В, отрицательный электрод соединительных конденсаторов, может быть на той же линии.Подключите непосредственно к отрицательному полюсу большого конденсатора фильтра.
3-футовая красная линия: VCC, конец источника питания модуля, соединение положительных полюсов конденсатора после выпрямления обмотки обратной связи, непрерывного источника питания, напряжение составляет 12-18 В.
4 -Фут Белый Провод: FB, регуляторная обратная связь, Lit -OptoCouple 4 фута, пожалуйста, подтвердите, что контакты OptoCoupler 3 подключены к тепло. 4 -футовая периферическая цепь.
5 контактов Зеленый провод: пусковой контакт,Подключите к положительному полюсу конденсатора +300 В.
Клиенты должны быть оптимистичны в отношении конкретного метода соединения, а затем изменить его, не будь слепо подключенными.Посмотрите на картинку ниже несколько раз, чтобы увидеть изображение ниже!
3: Как использовать:
1. Разбейте чип питания на исходной плате [общий 8 контакт] и трубку переключателя [MOS Tube]
2. Проверьте емкость 300 В, и есть ли барабанная сумка на внешнем виде конденсатора нагрузки. Если у вас есть какие -либо вопросы
3. Проверьте, есть ли короткие цирки на загрузке, рекламной плате, плате с высоким содержанием и т. Д.
4. Постройте строку, соответствующую модулю, и тщательно убедитесь, что ошибки нет. Если неправильное подключено, это приведет к сломанию этого модуля.
5. Установите его в исходное положение радиатора, обратите внимание на изоляцию, не допускайте короткого замыкания.
6. Мощность мощности, независимо от того, выводит ли выходное напряжение, если нет вывода, проверьте причину причины
Может заменить следующую прямую вставку и патч:
1.203D6.230D6 NCP1203D60R2G 203X6
2. LLD7552B PS LD7552BN LD7575PS LD7576GS LD7522 LD7523
В -четвертых, меры предосторожности:
1. Перед использованием этого модуля сначала проверьте, есть ли короткий замыкание на холодном конце. Если есть короткий замыкание, сначала ремонтируется. Если конденсатор - барабан, пожалуйста, перейдите его сначала. В это время электроды в середине переключающей трубки должны иметь напряжение около 300 В на горячую землю.
2. Если 3 -пин Optocoupler не горячий, подключите 3 -футовое тепло и в то же время удалите цепь на периферии 4 фута и подключите белую линию к положению 4 футов.
5. Исключение сбоя
1. Нет вывода: ошибка проводки, не подключайте и не пропускает, это может только сжечь чип, нагрузка определяется, что нет короткого замыкания, есть ли проблемы с Optocoupler?
2. Управление частью оптопары неправильное, контакт оптопары 1 не заземлен, а контакт 2 подключен к части vcc через резистор.
3. Нагрев серьезный.Если лампа используется менее 10 минут, проверьте диод и конденсатор на стороне трансформатора горячего конца на наличие повреждений, за исключением причины, по которой нагрузка слишком велика.
Нестабильное напряжение, прыжки: нагрузка слишком легкая или слишком тяжелая, непрерывный прыжок напряжения слишком легкий, а храп слишком тяжелый. Как правило, нагрузки нет. Или возьмите резистор из 100 -еуро на стороне 5 В.
Вопросы о совместимости, в настоящее время существует много видов электроэнергии, есть много типов, есть много типов, и это неизбежно. Если вы столкнетесь с несовместимыми друзьями, пожалуйста, свяжитесь с нами. Мы дополнительно улучшим его.Спасибо!Пересечение
Шесть: специальное напоминание
Часто опасно отремонтировать электростанцию. Часто видно, что его часто можно увидеть. Пожалуйста, не занимайте много личных DIY, пожалуйста, не стреляйте.
