DC-DC питания. Автоматическое подъем быстро быстро
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Модуль Power - это тип электронного компонента.
  Друзья, которые используют солнечные панели, чтобы повысить напряжение, пожалуйста, обратите внимание: этот модуль может только увеличить напряжение, но не мощность. Если вы используете солнечную энергию в качестве источника питания, убедитесь, что входная мощность в 1,1 раза выше выходной мощности в любом случае; Номинальным напряжением и номинальным током солнечной панели являются ток короткого замыкания и напряжение открытого круга, поэтому рассчитанная фальсификация мощности слишком серьезно.
Отказ от ответственности: в дополнение к емкости самого модуля, выходная мощность этого модуля также влияет множество факторов, таких как источник питания переднего уровня и задняя нагрузка; следующие данные -результат, измеряемый профессиональным оборудованием, независимо от других факторов.
Параметр модуля
Модуль природа:Не -изоляционный постоянный ток против давления, модуль постоянного давления(CC CV) Модуль зарядки
Входное напряжение:4-35V
Выходное напряжение:(1) Непрерывная регулировка (1,25-25 ВНепрерывно регулируется)
  (2) Размеры: длина 50*Ширина 37*Высокая 13 (мм)

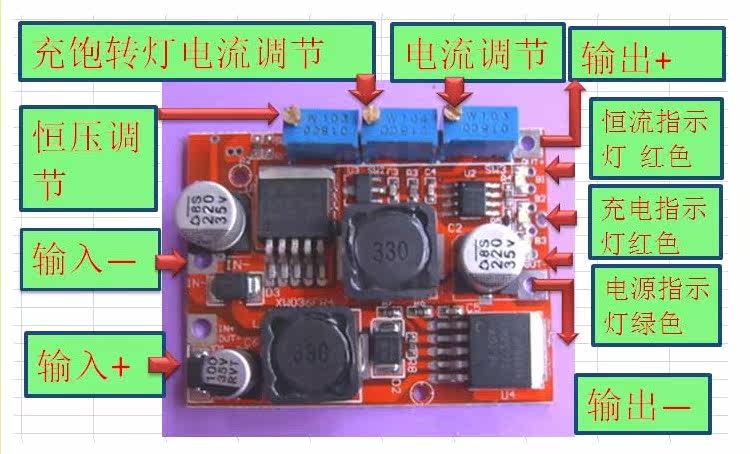

Проводка:
входить:В+входной положительный уровень, отрицательный вход.
Выход:Out+Выход в вертикальном положении, негативно отрицательным
Область применения:
  1)Высоко -сильный светодиодный драйвер постоянного тока.
  2) Зарядка лития аккумулятора (включая сегнетоэлектрический), 4 В, 6 В, 12 В, 14 В, зарядки аккумулятора 24 В, зарядка никель-кадмия-гидрогена (аккумулятор).
  3) Солнечные панели, схемы стабилизации напряжения ветряной турбины, питание стабилизации напряжения, установленное на транспортных средствах, и т. Д. Автоматическое повышение и опускание  стабилизируя цепь.
Метод корректировки:Поместите источник питания правильно (сначала4-35Vмежду) Используйте мультиметр, чтобы контролировать выходное напряжение и регулировать потенциометр (обычно вращайте напряжение во времени, поверните напряжение против времени назад)
Выходное напряжение:Непрерывная регулировка (1,25-30 В.Регулировка воздушной нагрузки)Наш магазин по умолчанию напряжение доставки4.2VЕсли вам нужны другие напряжения, вы можете настроить его самостоятельно (или сказать владельцу.)
Выходной ток:Оценка 3А, максимум 4А (Более 15 Вт, установите радиатор )  Постоянный диапазон тока:0-2A (регулируемый) Регулировка по умолчанию 1а
Поверните ток света:Значение Хенгли*(1%— 100%),Связанка с током света и постоянное значение тока,Например, постоянное значение тока составляет 3а,Установить ток на ток, чтобы быть постоянным0,1 раза (0,1*3а = 0,3а),Когда значение постоянного тока регулируется до 2А, в настоящее время ток поворотного света постоянно0,1 раза (0,1*2а = 0,2а).
Он был скорректирован до 0,1 раза при отгрузке по умолчанию
Выходная мощность:естественное охлаждение15W,
Эффективность конверсии:80%
Рабочая Температура:Промышленная оценка (от -40 ° C до +85 ° C) (температура окружающей среды превышает 40 градусов, уменьшите использование мощности или усилите рассеяние тепла)
Повышение температуры полной нагрузки:45 ℃
Индикатор:Hengliu индикатор светакрасный, Заряжая индикаторкрасный, После зарядки света индикаторасиний
Короткая защита:Да, постоянный поток (в настоящее время устанавливает постоянное значение потока)
Проводка:Может быть непосредственно сварен на печатной плате
Как зарядить батарею:
1. Определите плавающее напряжение зарядки и ток зарядки аккумулятора, входное напряжение модуля;
2. Отрегулируйте потенциометр постоянного напряжения и отрегулируйте выходное напряжение примерно до 3 В.
3. Используйте мультиметровую передачу тока 10A, чтобы измерить выходной короткий ток циркуса и отрегулировать потенциометр постоянного тока для достижения выходного тока к заранее определенному значению тока зарядки;
4. Отгрузка по умолчанию тока ротора заряда в 0,1 раза превышает ток зарядки (постоянное значение тока). Если вам необходимо отрегулировать, отрегулируйте текущий потенциометр; (обычно нет корректировки)
5. Отрегулируйте потенциометр постоянного напряжения так, чтобы выходное напряжение достигло напряжения плавающей зарядки;
6. Подключите батарею и попробуйте заряжать. На постоянной стадии тока включены 3 огня, 2 света включены на стадии постоянного давления, а один свет включен для полноты;
(Шаг 1, 2, 3, 4 и 5 являются источником питания модуля, а выход не подключен к аккумулятору.)
Как использовать светодиодные драйверы постоянного тока:
1. Определите рабочий ток и максимальное рабочее напряжение, которое вы должны управлять светодиодом;
2. Отрегулируйте потенциометр постоянного напряжения и отрегулируйте выходное напряжение примерно до 3 В.
3. Используйте мультиметровую передачу 10A тока, чтобы измерить выходной короткий ток цирки, и отрегулировать потенциометр Hengli, чтобы выходной ток достигает заранее определенного рабочего тока светодиода;
4. Отрегулируйте потенциометр постоянного напряжения так, чтобы выходное напряжение достигло наивысшего рабочего напряжения светодиода;
5. Подключите светодиодную тестовую машину.
(Шаг 1, 2, 3 и 4 являются входом модуля источник питания, а выход не подключен к светодиодному свету.
