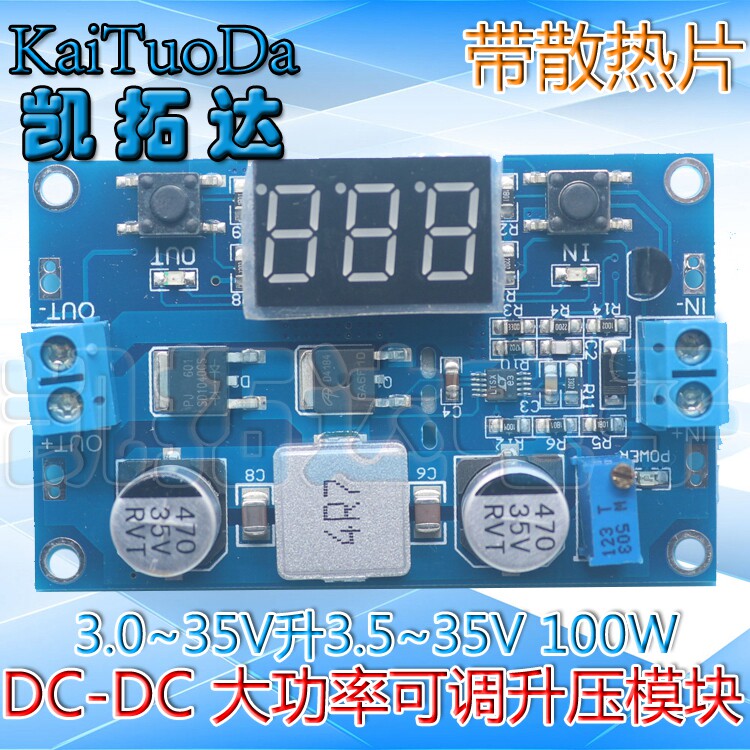

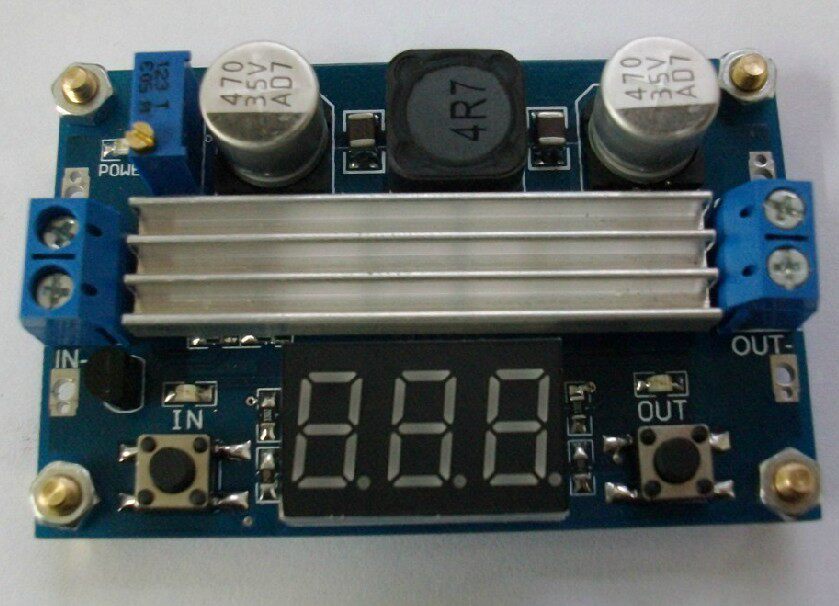

DC-DC Модуль мощности мощности 3,0 ~ 35 В литр 3,5 ~ 35 В 100 Вт [задержанный]
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Кейтсиан Электроника
один,Внедрение продукции:
В части дисплея используется более продвинутый микропроцессор измерителя напряжения, а часть BoostИспользование первоначального импортного увеличения СШАКонтроллер, используя питаниеMOSFETСопротивление привода используется для сохранения сопротивления обнаружения тока, что в максимальной степени повышает эффективность.96.4%СущностьИмпорт высокого уровня низкого сопротивленияMOSТрубка,Большой пакет, высокий ток, высокая эффективность Schottky,Очень широкий и толстыйPCBПроводка является гарантией высокой мощности, высокой эффективности и низкого повышения температуры.обгонятьШирокое напряжение, когда все входное и выходное напряжение20VЭто может быть достигнуто, когда128WВыходная мощность.Специальное питание отключения в долгосрочной перспективе.(низкийESR)Алюминиевые электролитические конденсаторы делают выходную волну ниже.Чипы, используемые в модуле, импортируются оригиналом, Полные ингредиенты и стабильная производительность!
Этот модуль длился три месяца старшей командой инженеров команды.Развитие развития еще более очевидноИнтеллект, гуманизация, затраты -эффективнаяМодуль.
Новая функция преимуществ:
1.ТарелкаLEDИндикатор работы более интуитивно понятен.
2.Один щелчок, чтобы переключить цифровую трубку на потушить, и измерение напряжения ввода вывода одним щелчком.(Индикатор индикатора напряжения эндори“IN”Входное напряжение отображается.“OUT”Обратите внимание на выходное напряжение).
3.Этот продукт сильно запущен,Функция самостоятельной валюты вольтметра!Никогда не будет проблемы неточных вольтмеров!
2. Параметры производительности:
1,Входное напряжение:3~35VОКРУГ КОЛУМБИЯ(Примечание. Входное напряжение меньше, чем4V, Справедливая таблица напряжения)
2, Ток ввода:9A(maxПолем
3, Выходное напряжение:3.5~35VОКРУГ КОЛУМБИЯ(Эта плата - бустерная плата, и выходное напряжение.>=Входное напряжение)
4,Выходной ток:6A(maxПолем
5,Выходная мощность:75W(Когда входное выходное напряжение больше, чем20VЭто может достичь128WПолем
6, Эффективность конверсии:96.7%(Наибольший)
7, Вывод Ripple:24mV(TYP)
8, Диапазон измерителей эндориолического напряжения:4~40V,ошибка+-0.1V
9, Короткая защита цирки: да (ограниченный ток14A)СущностьНапоминание: при подключении нагрузок с высокой мощностью, поскольку ток воздействия только что включен, он ограничит защиту от самоотчега. Рекомендуется включить, а затем подключиться к нагрузке.
10Введите защиту обратного соединения: нет (если вам нужно ввести большой ток -диод на входе).
11,длинныйxШиринаxвысокий=67*43*12MM(Исключая медные столбцы)
Этот продукт является недавно добавленной функцией коррекции с двойным ключом
Конкретный метод заключается в следующем:
Калибровка отображения выходного напряжения
шаг1, Отрегулировать правильную кнопку"OUT"Индикатор включен, в настоящее время измеритель напряжения отображает выходное напряжение;2SПосле вышеизложенного, выпустить, метр напряжения и"OUT"Индикаторный свет синхронно мерцал, чтобы вы входили в режим калибровки отображения выходного напряжения.
шаг2, Короткая (нормальная скорость) правой, нажмите один раз, добавьте значение напряжения значения напряжения вверх;0.1VМинимальный отображение таблицы напряжения0.1V,Так что вам нужно постоянно нажимать1-5Я вижу, что изменение датчика напряжения0.1V, Нажмите таблицу напряжения клавиши в течение нескольких раз подряд подряд0.1V, В зависимости от тока напряжения отображения, чем выше напряжение отображения тока, тем меньше количество движений.
шаг3, После регулировки выходного напряжения, долго нажмите правую кнопку с правой стороны2SПосле того, как вышесказанное вышло, вы можете выйти из выходного напряжения, чтобы отобразить режим калибровки.Все настройки параметров автоматически отключены.
Калибровка отображения входного напряжения
шаг1, Отрегулировать правильную кнопку"IN"Индикатор включен, в настоящее время измеритель напряжения отображает входное напряжение; длинное нажатие и правый клик2SПосле вышеизложенного, выпустить, метр напряжения и"IN"Индикатор синхронно мерцал, поэтому вы вводите режим калибровки отображения входного напряжения.
шаг2,3В соответствии с методом калибровки отображения выходного напряжения.
Примечание. Этот продукт прошел более трех проверок перед отправкой, и гарантирована точность дисплея напряжения.0.1VВнутри, калибровочная функция предназначена для соответствия вашим более высоким требованиям точности, пожалуйста, будьте уверены.
В -третьих, область применения:
1,DIYИсточник питания напряжения напряжения, вход5VПросто выход может5-35VМожно отрегулировать.
2Предоставьте свое электронное оборудование, вы можете установить выходное значение в соответствии с напряжением системы.Например3.7VЛитиевая батарея повышается5VПеремещение мобильной энергии,7.4Vили12Vл19Питание в ноутбуке.
3В качестве питания питания транспортного средства для вашего ноутбука, компьютера,PDAИли все виды цифровых продуктов питания.
