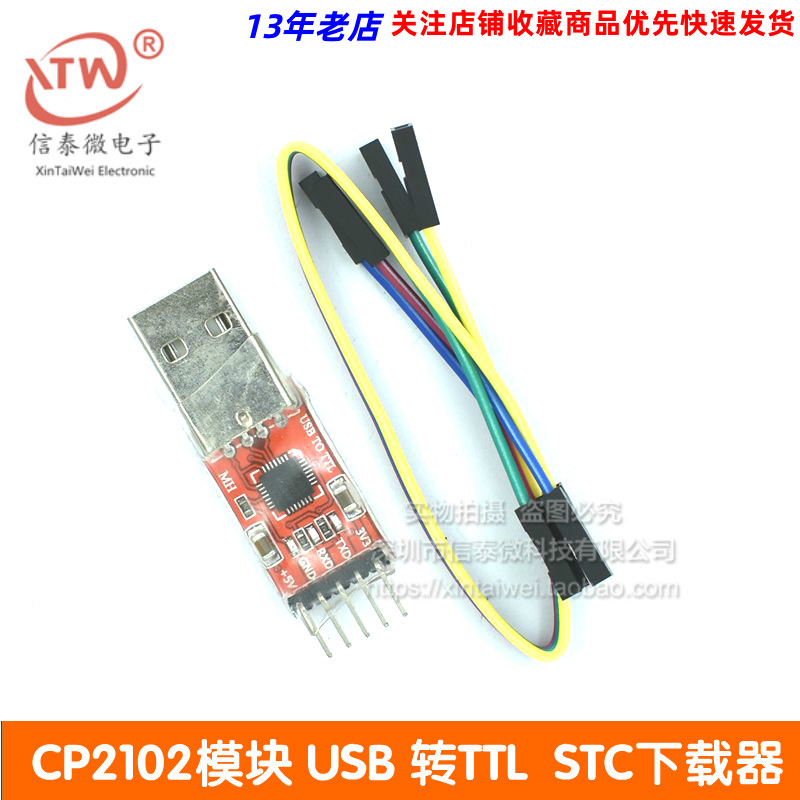

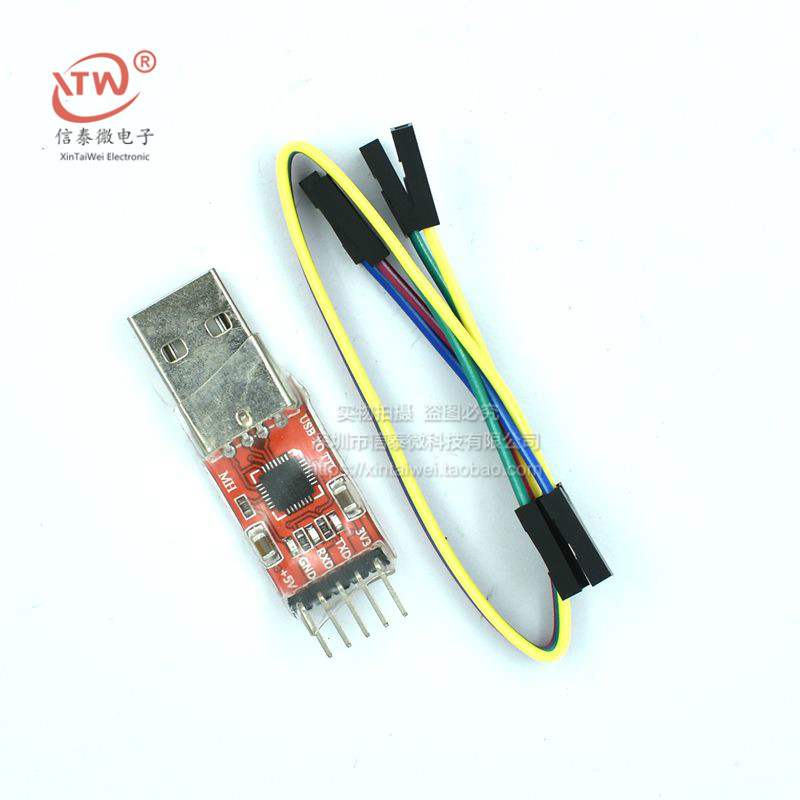

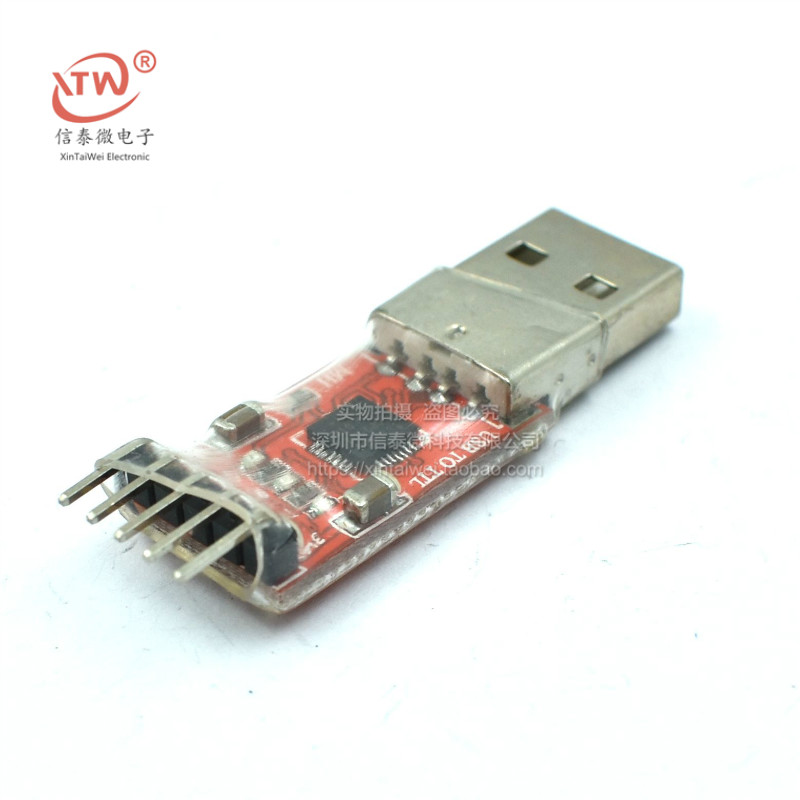

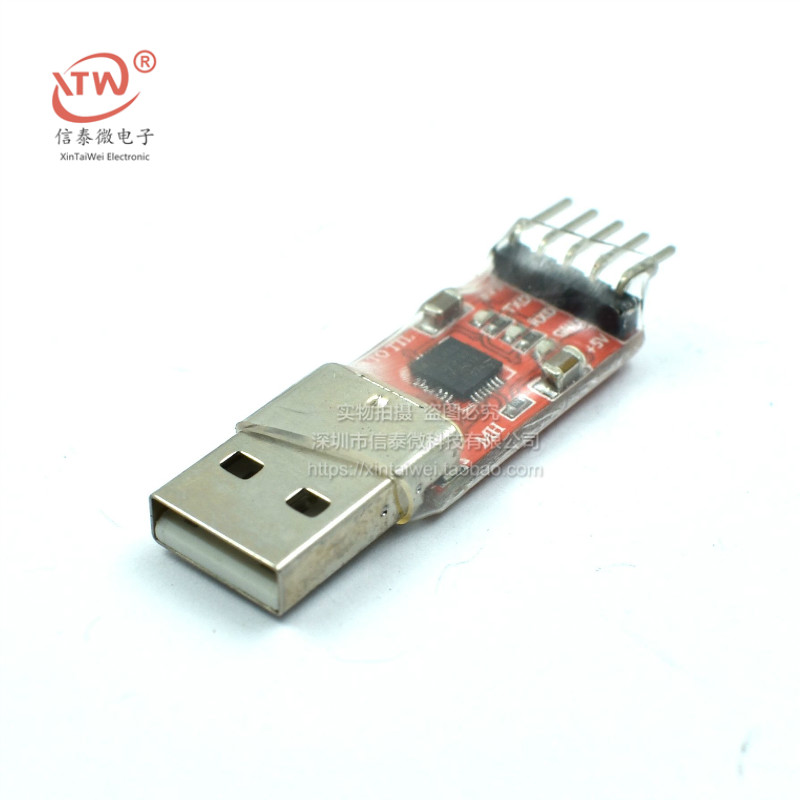

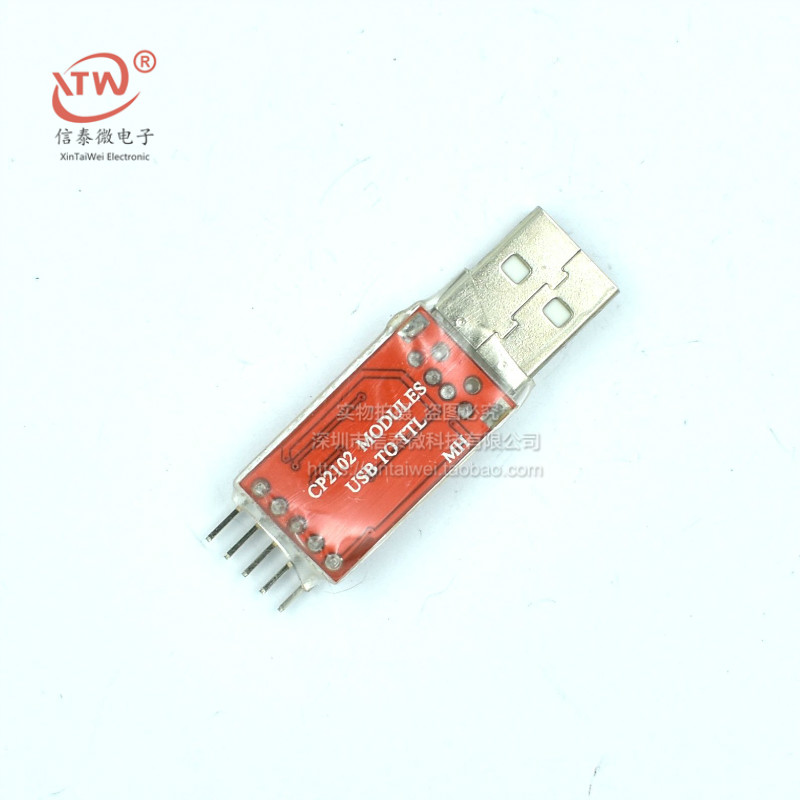

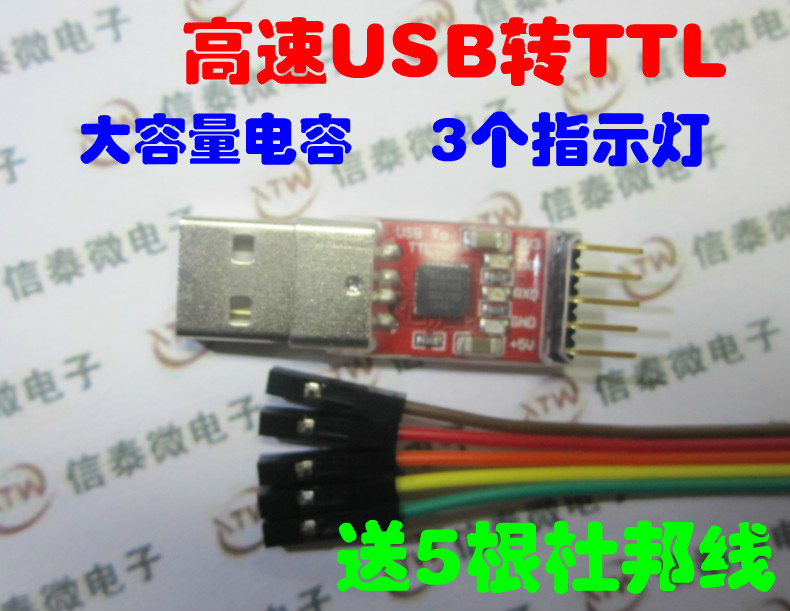

CP2102 Module USB в TTL USB -поворотный порт модуль UART STC Downloader, чтобы отправить 5 линий Dupont

Цена: 134-148руб.    (¥6.3)
Артикул: 18127859919
Доставка по Китаю (НЕ включена в цену):
64 руб. (¥3)

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:信泰微电子 电子元器件 电子模块
Рейтинг:
Всего отзывов:0
Положительных:0
Выберите вариацию / цвет
  • Драйвер CP2102
  • CH9102 Driver
Добавить в корзину
Другие товары этого продавца
¥122руб.
¥1.4331руб.
¥0.072руб.
¥1.430руб.
  • Информация о товаре
  • Фотографии
Цвет: Драйвер CP2102, CH9102 Driver

Пожалуйста, скопируйте и загрузите информацию самостоятельно:

Http: // пластинка.&uk=322357029

Этот загрузчик поддерживает 3.3V и 5VSTC Full SeriesОдиночное сжигание машины

С USB до TTL,USB в цикл PUTФункция, которая может быть использована для обновления USB до TTL электронных продуктов, не влияет на нормальную отладцию последовательной связи!

CP2102 Module USB в TTL USB Turning Module UART STC Downloader Mlassing Board



Скачать

Водитель, найдите этот адрес, чтобы найти:http://www.xhl.com.cn/cn/productshow/search.aspx?cont=cp210x

Небольшой здравый смысл (очень важно):
TXD: Отправьте конец, обычно указывает на то, что это ваш собственный концом. Нормальная связь должна подключить RXD другого устройства.
RXD: приемный конец обычно выражается как собственный приемный конец. Нормальная связь должна подключить TXD другого устройства.
При нормальном общении TXD всегда будет подключать RXD устройства!
Самостоятельно спонтанное: когда нормальное общение, RXD подключает TXD других устройств, поэтому, если вы хотите получить данные, отправленные самостоятельно, как следует из названия, то есть вы получаете свои собственные данные, то есть ваш собственный TXD непосредственно подключено к RXD, который используется для проверки отправки и получения себя, является ли она нормальным, является самым быстрым и самым простым методом испытаний. Когда возникает проблема, сначала сделайте тест, чтобы определить, является ли продукт неисправным.Также известен как тест кольца.

Логика уровня:
Уровень TTL: обычно данные указывают двоичный файл, указывает, что+5V эквивалентен логике"1", 0 В эквивалентен логике"0", Называемой системой сигналов TTL, которая является положительной логикой
RS232 Уровень: используйте от -12V до -3V, эквивалентно логике"0",+3v до+12v логический уровень, эквивалентный логике"1"Это негативно

Описание продукта:
1. Основной чип - CP2102, а виртуальный последовательный порт генерируется после установки
2. USB -электричество, ведущий интерфейс включает 3,3 В(<40 мА),5V, GND, TX, RX, уровень сигнала стопы составляет 3,3 В, положительная логика
3. Индикатор состояния эндорфи, индикатор приема и приема, индикатор состояния после того, как водитель правильно установлен, индикатор отправки и получения будет мигать при передаче. Чем выше скорость передачи, тем ниже яркости.
4. Поддержите скорость передачи.
5. Поддержка формата коммуникации: 1) 5,6,7,8 цифр; 2) Поддержка 1,1,5,2 стоп -биты; 3) нечетный, даже, марка, пространство, нет проверки
6. Поддержка операционной системы: Windows Vista/XP/Server 2003/200, Mac OS-X/OS-9, Linux
7. Голова USB - мужская голова, вы можете напрямую подключиться к порту USB компьютера
8. Компонент патча производится с помощью процесса SMT, а качество стабильно
9. Нет объема головки USB: (мм)
Покупка этого продукта включает в себя следующие аксессуары:
1. Один модуль с тестированием сварки
2, 20 см длиной 4p линия Dupont

&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;Примечание. Вы можете использовать STC-ISPV3.94 выше версии для загрузки старой версии серии STC89C (LE) и STC12C (LE) с STC-ISPV3.94 или выше. Вы можете скачать, когда настройка скорости одинакова.<Скопировать в адресную строку браузера>:http://www.mcu-memory.com/datasheet/stc/stc-d4.83/stc-p-d4.83- notup-chinese.exeВы можете распаковать его после загрузки), пожалуйста, посмотрите, что это не драйвер!&nbsp;

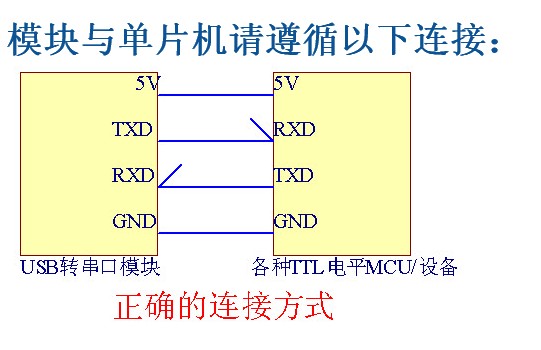

&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;Скачать STC Single -Chip Machine Step:TXD получает RXD, RXD -соединение TXD, GND, подключенное к GND, 5V, подключенное к VCC, загрузите его на программное обеспечение, а затем вставьте четыре фута, упомянутые выше, к однополушной машине.(ПРИМЕЧАНИЕ. Один -хип -микрокомпьютер должен иметь самые основные условия труда, включая мощность, сброс и часы! В то же время, одноразовый микрокомпьютер TXD, RXD не должен подключать другие периферийные устройства, включая Max232, не отключает соединение Между модулем и компьютером!)

Уведомление:Этот продукт просто позволяет вашему компьютеру иметь еще один последовательный порт, который может общаться с различными последовательными портами, такими как GPS, спутниковый приемник, жесткий диск, модуль Bluetooth и другие связи.Однако способность владельца и время ограничены, и невозможно узнать об использовании каждого устройства, поэтомуИспользование различного оборудования (например, чистка прошивки жестких дисков, обновление прошивки машины и другие услуги -с добавленными значениями) не принадлежит к сервисному диапазону после -сал в этом продукте.Пожалуйста, проверьте инструкции используемых продуктов, и не принимайте плохие отзывы. Пожалуйста, посмотрите на это еще раз, спасибо!&nbsp;&nbsp;

Детское отображение изображение

Общая проблема:

В: Почему порт конверсии USB не использует сиденья DB9, как ПК?

A: Серийный порт ПК - DB9, уровень, уровень&Plusmn; 12V и отрицательная логика, если вы хотите получить последовательный порт MCU, такой как один микрокомпьютер с одним чипсом, вам необходимо добавить схему преобразования последовательного порта, такую ​​как MAX232, чтобы обеспечить совместимый с MCU сигнал уровня с MCU.И USB -переходной порт уже представляет собой сигнал уровня 3,3 В, который может напрямую подключить однов или 3,3 В.Вам нужны только TXD, RXD, GND во время общения.Таким образом, последовательный порт USB может напрямую получать последовательный порт MCU без использования цепей конверсии, таких как MAX232, который удобнее использовать.


A: Вам нужно ездить, описание предоставило драйверу каждой системы, пожалуйста, загрузите его самостоятельно


В: Предоставляете ли вы схему или диаграмму печатной платы?
A: Извините, никакие схемы и диаграммы печатных платежей не предоставляются.


В: Могу ли я почистить жесткий диск/спутниковый приемник?
A: Этот продукт позволяет вашему компьютеру иметь еще один последовательный порт, и это последовательный порт уровня TTL. Что касается того, какой цели вы используете этот последовательный порт, поскольку существует много устройств последовательных портов, наш магазин не может предоставить соответствующий после -Салс обслуживание, и он не гарантированно будет его использовать. Для этой цели.Если вы получите первое, что получит своего ребенка, пожалуйста, проверьте самостоятельное и спонтанное усыновление.


Q: Как подключить одну -чашечную машину?
A: Мы дали описание одного микрокомпьютера, пожалуйста, посмотрите.

CP2102 Введение:

Одиночный конвертер данных USB UART
-Прообразные USB -трансивер не требует внешнего сопротивления
-Пронированные часы не требует внешнего генератора
-Интегрированный 512 -байтовый eEPROM используется для предоставления места для хранения для номера последовательности кода продукта поставщика номера знака питания и описания продукта.
-Электрический сброс сброса в регуляторе напряжения в чипе 3.3 В выходе USB-контроллера функции USB
-СБ спецификация 2.0 Полная скорость (12 Мбит / с)
-Вы USB, поддерживаемое подвеской и RI PIN
Асинхронная шина последовательных данных (UART)
-В все сигналы интерфейса рукопожатия и модем
-Дата Формат Поддержка:
&NBSP; бит данных 8
&Nbsp; остановить бит 1, 2
&NBSP; проверка: странная проверка, случайная проверка, без проверки
Скорость попора от 300 бит / с до 921,6 Кбит / с.
Буфер -буфер -512 байтов 512 байт -буфер
-Поис аппаратное обеспечение или рукопожатие x-on/x-off
-Корация статуса события и условия остановки линии
Практическое устройство для драйвера управления
-Т. Это можно использовать с существующим приложением PC COM -порта
-разрешение на выдачу бесплатного авторского права
-Windows 98/Me/2000/XP
-MAC OS-9
-MAC OS
-X-Windows CE
-Nlinux 2.40 или выше версии
Пример приложения
RS-232 Традиционное устройство для обновления USB
-Мато Мобильный USB -интерфейс -кабель
-Pda USB -интерфейс -кабель
-УСБ до серийного адаптера RS-232
Напряжение
-Он -сильное снабжение: от 3,0 В до 3,6 В
-УСБ питания шины: от 4,0 В до 5,25 В
Инкапсулировать
-28 PIN MLP (5 мм&nbsp;* 5mm)
