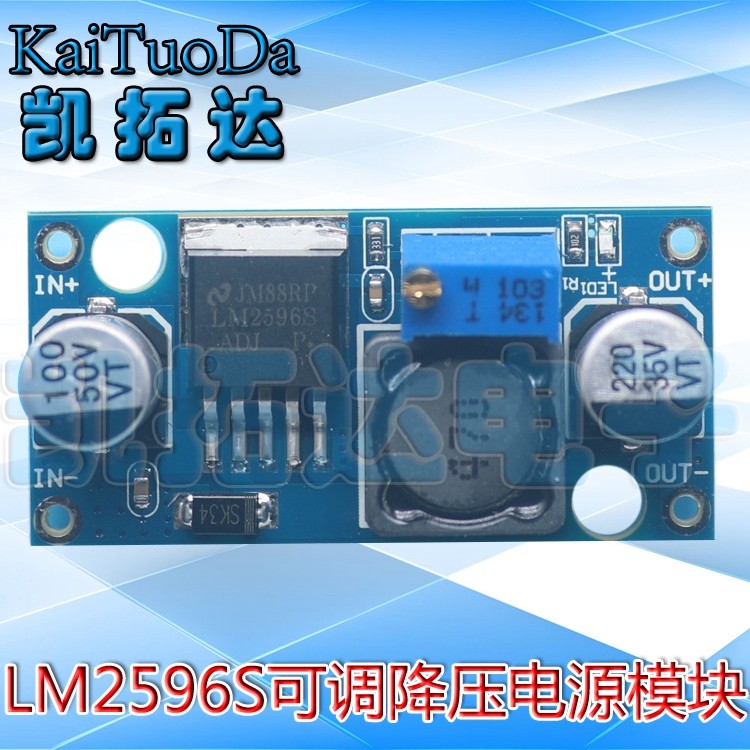

LM2596S Блок питания, модуль, 2v, 40v, 25v, 37v
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Меры предосторожности:Рекомендуется использовать ток в течение 2,5А в течение длительного времени и добавить радиатор (выход выше 10 Вт);
Поскольку это антигипертензивный модуль, чтобы обеспечить стабильный выход, сохранить минимальную разницу давления в 1,5 В.
Регулировка напряжения
Доступ к источнику питания (3-40 В), отрегулируйте синюю ручку потенциометра (обычно поверните напряжение по часовой стрелке, поверните напряжение часовой стрелки вместо часовой стрелки) и используйте мультиметр для контроля выходного напряжения для достижения необходимого напряжения.
Проводка
1. Сварка, непосредственно сварка шнура питания к входному (выходному) порту;
2. Сварные штифты могут быть вставлены в пещеру через свинец; или непосредственно сваривать на печатную плату после добавления ног.
Пример приложения
1. В источнике питания напряжения напряжения транспортного средства вам нужно только подключить входной терминал этого модуля к держателю сигарет автомобиля для подачи питания, и вы можете отрегулировать потенциометр. Ваши мобильные телефоны, MP3, MP4, зарядка PSP и т. Д.
2. Питание на электронном оборудовании.
3. Системный тест на работу.
Входной диапазон напряжения:DC 4V до 35 В (Входное напряжение должно быть более чем на 2 В выше, чем напряжение, которое должно быть.Не могу повысить)
ВЫХОДА РАСПРОСКОЕ ВЕРНАЛИ:ДК от 1,25 В до 30 В напряжение может быть отрегулировано непрерывным,высокая эффективность(Максимум 92%)Максимальный выходной ток составляет 3А.
Нормальный стабильный рабочий ток 2A (состояние составляет около 15 Вт, и необходимо установить высокую мощность с помощью радиаторов !!!)
Функции:Используйте всеИсправление алюминиевой электролитическийКонденсатор, высокая индуктивность высокого значения Q
Размер: 48(Long)*23 (ширина)*14 (высота) мм (содержащий потенциометр)
Размер не настолько мал, насколько это возможно.ПересечениеПересечение
Этот модуль представляет собой не -изоляционный модуль трансформатора (BUCK).
Метод исправления -это не -синхронизированное исправление.
Максимальная выходная пульсация составляет 30 мВ (максимум)
Частота переключения: 150 кГц.
Скорость регулировки нагрузки:+-0,5%;
Уровень регулировки напряжения:+-2,5%;
Рабочая температура: от -40 градусов до +85 градусов.
1. Этот модуль представляет собой регулируемый антигипертензивный модуль, который может изменить выходное напряжение, регулируя синий регулируемый резистор на модуле.Разница в входном и выходном напряжении составляет 2 В, а минимум может выходить напряжение 1,25 В.
2. In- (входной отрицательный), указанный в модуле, в+(входной положительный), Out- (выходной отрицательный), Out+(выходной положительный) должен быть правильно подключен, в противном случае модуль может быть поврежден.
3. В этом модуле, если краткосрочный выход в течение длительного времени, он может привести к повреждению модуля.
