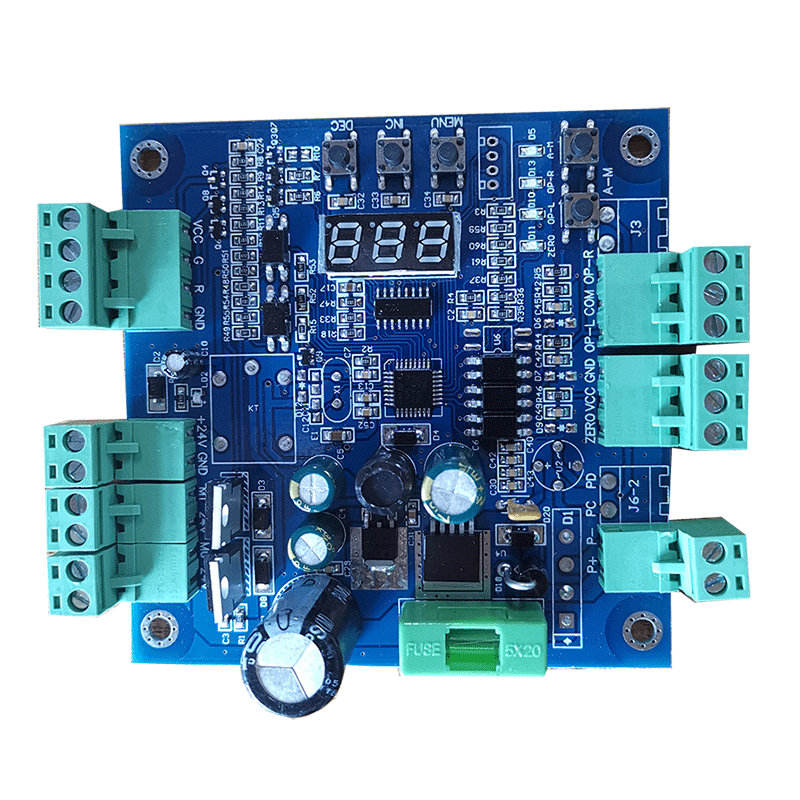

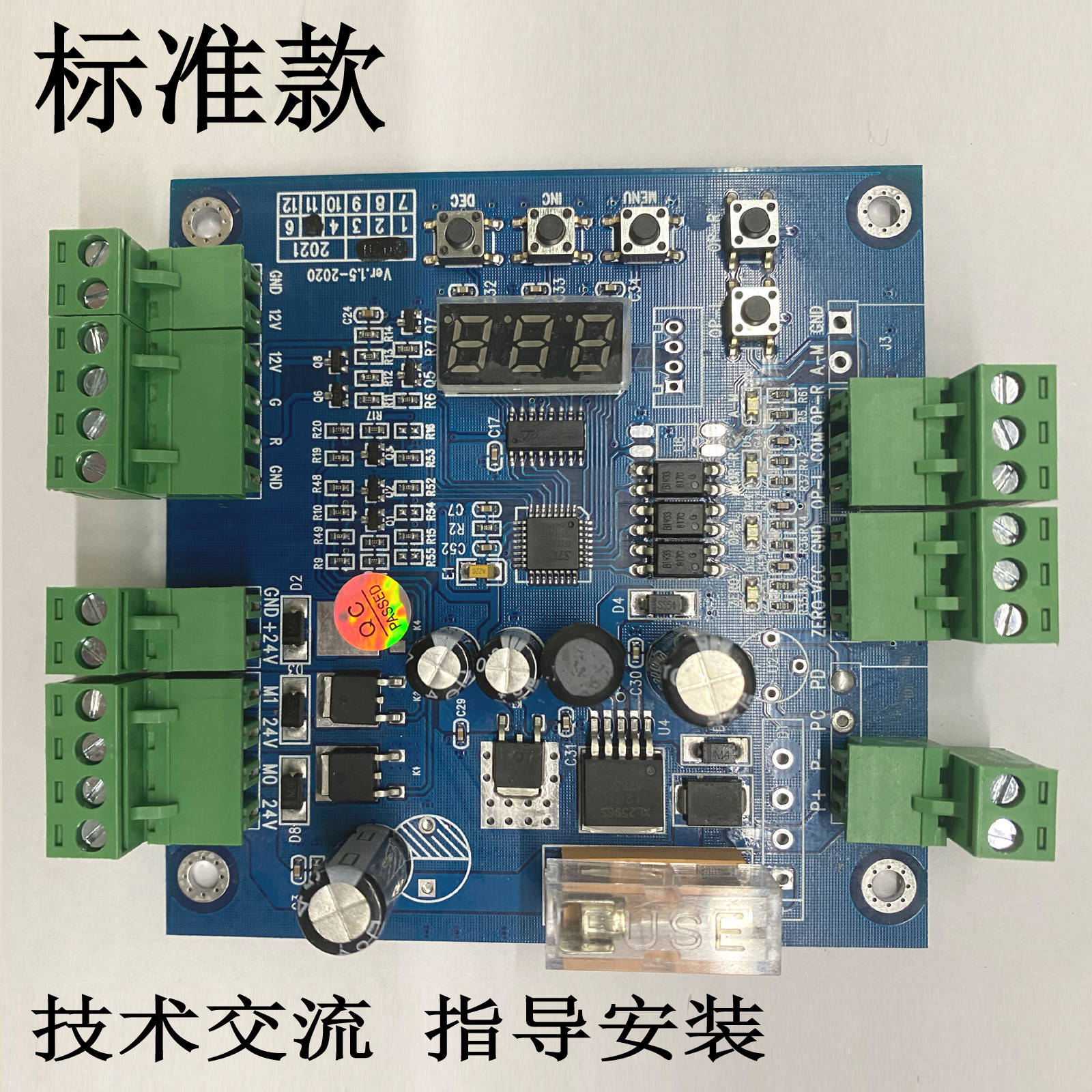

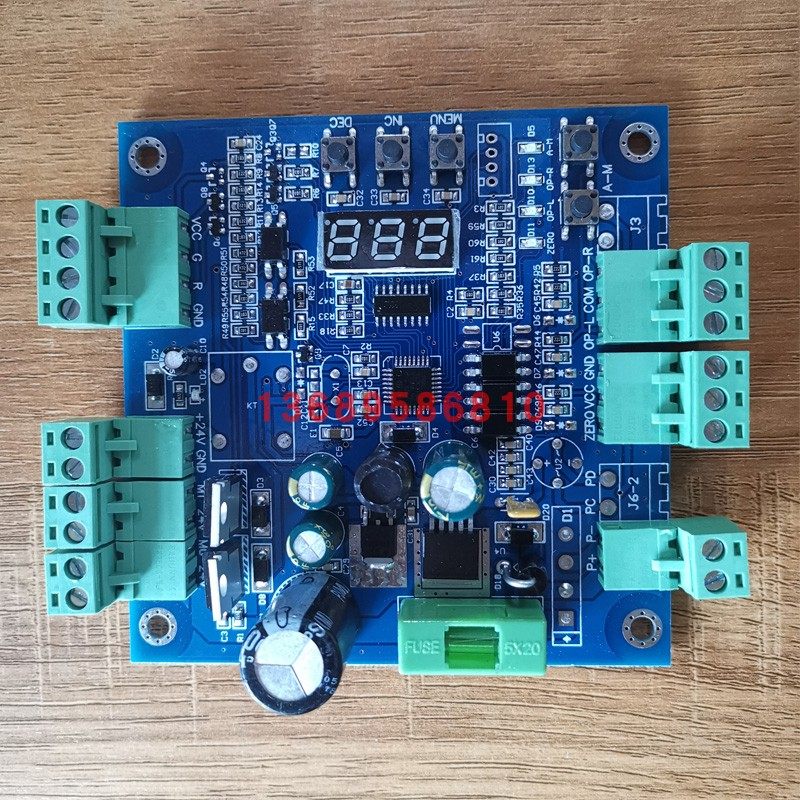

DC, универсальная автоматическая материнская плата, контроллер, схема, 24v
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
| Цвет: | Стандартная плата управления с терминалами, Блок питания, переключатель, Трансформатор, схема |
Полуавтоматическая плата управления затворами трех роллеров
В настоящее время инвентарь достаточно, вы можете разместить заказ напрямую. Обычно заказы размещаются до 17:00 в понедельник по субботу, а товар может быть отправлен в тот же день. Заказы заказов в воскресенье отложены до понедельника.
Если у вас первоначально была AC AC24V плата управления AC24V, если вы замените ее, просто замените исходный трансформатор на блок питания переключателя, а затем выстрелите управляющую плату DC DC24V.
Общие вопросы:
1. Многие клиенты пришли, чтобы спросить меня со старыми контрольными досками, может ли моя доска быть заменена его первоначальной?
--- Полуавтоматические панели управления с тремя роллерами на рынке аналогичны. Пока мы включаем оригинальный интерфейс проводки платы, он в основном совместим. Если вы не уверены, пожалуйста, проконсультируйтесь с нами.(Наша питание питания - DC DC24V, а не AC24V)
2. На моей оригинальной плате управления есть интерфейс трансформатора, а именно PC PD. Почему ваш не был припаян?
-Теперь большинство тормозов с тремя роллерами оснащены расходными материалами по переключению питания, то есть источником питания постоянного тока от AC AC220V в DC24V, поэтому нет необходимости или использовать интерфейс PD PD. Трансформеры не требуются.(Наше источник питания платы - DC DC24V, а не AC24V. Если вы использовали трансформатор, он обычно имеет выход переменного тока. Если это блок питания переключения, это обычно вывод источника питания постоянного тока)
Если у вас есть эта версия Transformer, пожалуйста, прямо сберите трасскую плату Three-Roller Gate версии Transformer
3. Я изменил доску, почему мое движение за ворот с тремя роллерами все еще не движется?
-Если вы покупаете доску для замены оригинальной старой платы, убедитесь, что управляющая плата, которая разбита вашей машиной, и другие аксессуары, такие как движение за воротами с тремя роллерами, являются нормальными (электромагниты, рамы удаления полюсов и т. Д.), В противном случае она будет естественным образом неэффективным, если вы измените доску.
Общий контроллер платы с третьей роллером обычно используется в 98% полуавтоматических трехсетенных движений на рынке, то есть нормальное движение с тремя роллерами содержит 2 соленоида, электромагнит DE-ROD, ограниченный датчик и т. Д. Вы можете судить, содержит ли интерфейс нашей платы нашей платы интерфейс, который вам нужен.
Если вы не уверены, пожалуйста, проконсультируйтесь с нами.
1.3 Основные технические параметры
1) напряжение питания: DC24V, 50 Гц
2) Рабочая температура окружающей среды: -10 ℃ -60 ℃
3) Относительная температура: менее 95% не конденсификации
4) Максимальная ширина канала 510 мм
5) Скорость прохода: 30-40 человек в минуту (карта IC)
6) Электромагнит: 20 Вт/2 Вт
Инструкции по проводке проводки ворот:
Сначала установите тип затвора (два типа отключений электроэнергии, свободно отключения электроэнергии).
Полюс отключения электроэнергии: когда питание не в силе, самый верхний полюс автоматически упадет, а пешеходы могут пройти по желанию. После ожидания вызова сначала нажмите стержень, а затем поднимите стержень, и стержень автоматически заблокируется.
Бесплатный проход для отключения электроэнергии: движение не будет заблокировано, когда нет электричества, а пешеходы могут втягивать стержень по желанию. Движение будет автоматически заблокировать после вызова, и пешеходы должны провести свою карту перед прохождением.
Меню Установка Инструкции
Кнопки управления: кнопки:Ключ меню «Меню», Inc, up / добавить клавишу, "Dec" Down / уменьшение клавишиТри кнопки операции.
Описание функции каждого функционального ключа:
Кнопка «Меню»: 1: Нажмите эту клавишу в режиме ожидания, чтобы ввести в системное меню: 2: В интерфейсе меню системы выберите соответствующее меню и нажмите эту клавишу, чтобы ввести интерфейс параметров меню: 3: Нажмите эту клавишу после завершения настройки меню, чтобы сохранить параметры и вернуться в интерфейс «Системный меню».
Ключ "Inc": функция +1 при выборе меню системы и настройке параметров
Ключ "DEC": функция -1 при выборе меню системы и настройке параметров внизу
ПРИМЕЧАНИЕ. В интерфейсе меню «Система» и «Настройка меню» не выполняется операция кнопок в течение 5 секунд, и система автоматически выходит из меню и перейти к интерфейсу в режиме ожидания.
Например, чтобы изменить продолжительность трафика канала Gate:
Шаг 1: Нажмите клавишу «Меню», чтобы ввести меню системы, и используйте клавиши «Inc» и «DEC», чтобы подняться и вниз, чтобы выбрать меню «F 0 1» (см. Описание меню ниже).
Шаг 2: Нажмите клавишу «Меню», чтобы ввести интерфейс настройки продолжительности канала.
Шаг 3: Используйте клавиши «Inc» и «DEC», чтобы добавить и вычесть значения параметров вверх и вниз соответственно.
Шаг 4: После завершения настроек нажмите клавишу «меню» для сохранения.
Шаг 5: Выйдите из меню: Поверните меню в меню «F 0 6», нажмите клавишу «Меню», чтобы вручную выйти из меню или автоматически выйти из меню, не выполняя кнопку в течение 5 секунд.
Трехночные инструкции по настройке параметров платы:
Светодиодный экран отображается после питания на плате управления<Run>.
A. Описание меню системы:
1. «F 0 1»:
Установите время прохода канала. В течение этого настройки время будет автоматически очищено после того, как человек пройдет через ворота. Если никто не пройдет, ворота автоматически закроет ворота, когда время времени. (Система по умолчанию до 5 секунд)
2. «F 0 2»
Разрешить и запретить проход каналов. 0: Все левые и правые ворота запрещены. 1: все разрешено. 2: запрещено открывать левый ворот, и ему разрешено открывать правые ворота. 3: Запрещено открывать правые ворота, и ему разрешено открывать левые ворота. (Все разрешено по умолчанию)
3. «F 0 3»
Рабочий режим затвора. 0: бесплатный проход (обычно используется на переключении) 1: Полюс с падением с питанием (полюс по умолчанию полюса выпадает)
4. «f 0 4»
Функция памяти. Доступна ли функция памяти при открытии или закрытии входа и выхода, как правило, используется для запоминания ситуации с проливкой карты других людей при открытии ворот, когда один человек не проходил смазку карты. «Запрещенный» означает, что второй человек может провести карту только после того, как первое лицо проходит карту; «Разрешить» означает, что количество людей разрешено проходить непрерывно. (По умолчанию запрещено)
5. «F 0 5»
Повторное открытие затвора и тестирование затвора в основном используется для проверки тестирования стабильности и старения платы управления воротами.
Примечание. В режиме тестирования нажмите клавишу меню, чтобы выйти из теста
6. «F 0 6»
Выйдите из меню.
