Jienc jienxi -Бесплатная электрическая телескопическая коробка для управления дверями Фабрика школьных школьных ворот может получить признание номерного знака
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
| Цвет: | Хост + пульт дистанционного управления + управление станцией, Хост + пульт дистанционного управления + управление станцией + навигатор, Навигатор |
Продукт выходит на пенсию в течение семи дней, бесплатную гарантию в течение одного года и обслуживание на протяжении всей жизни.
Оригинальный подлинный, качество и после -сы более безопасны.
Обеспечивает техническую поддержку при установке проводки, а локальная область также предоставляет компенсацию за руководство по установке двери.
Контактная информация: 15659979913 г -н Чен
Новая обновленная модель: замените старую модель (есть фотографии соответствующей старой модели ниже)

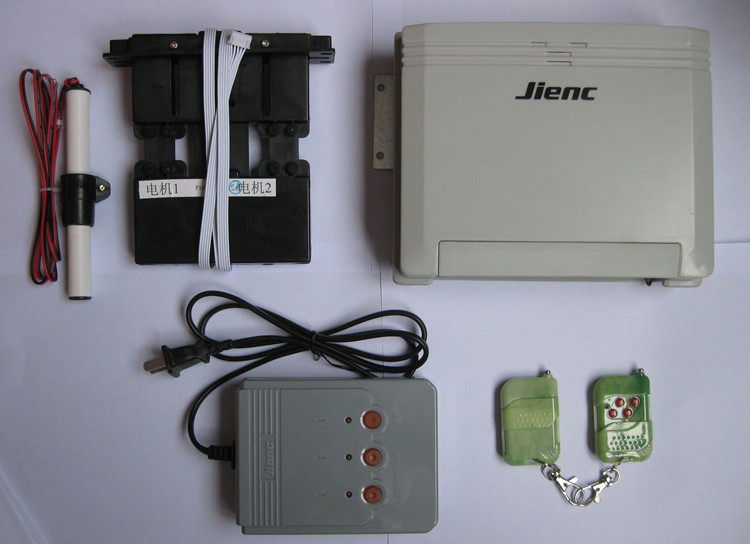

Следующие старые модели были прекращены: заменены вышеуказанными новыми моделями.
Функции:
1. Функция двойного предела
2. Функция предотвращения инфракрасного столкновения
3. Функция мягкого запуска
4. Раздельный интерфейс тревоги (соединение контроллера тревоги)
5. Функция навигации
6. Обучение тип (супергетерин 433 МГц)

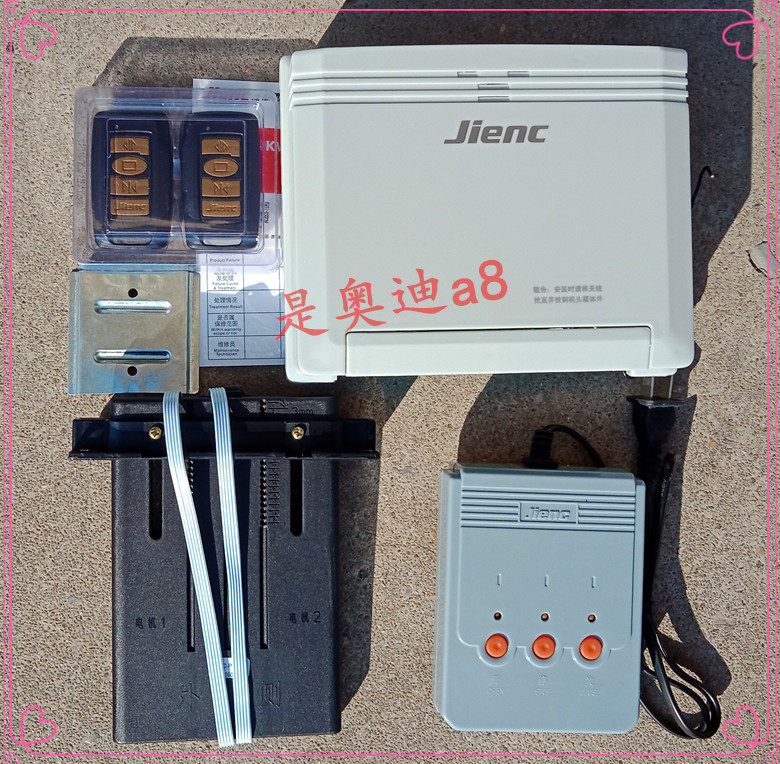

Конфигурация:
1, настольный передатчик JNC-PTS65   1

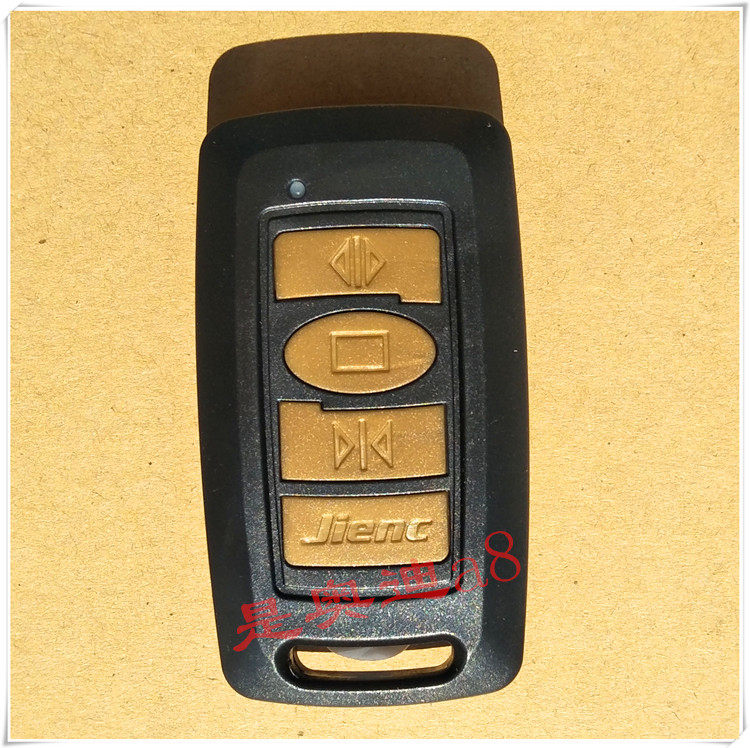

2, обработка передатчика jnc-pfs51-4  2

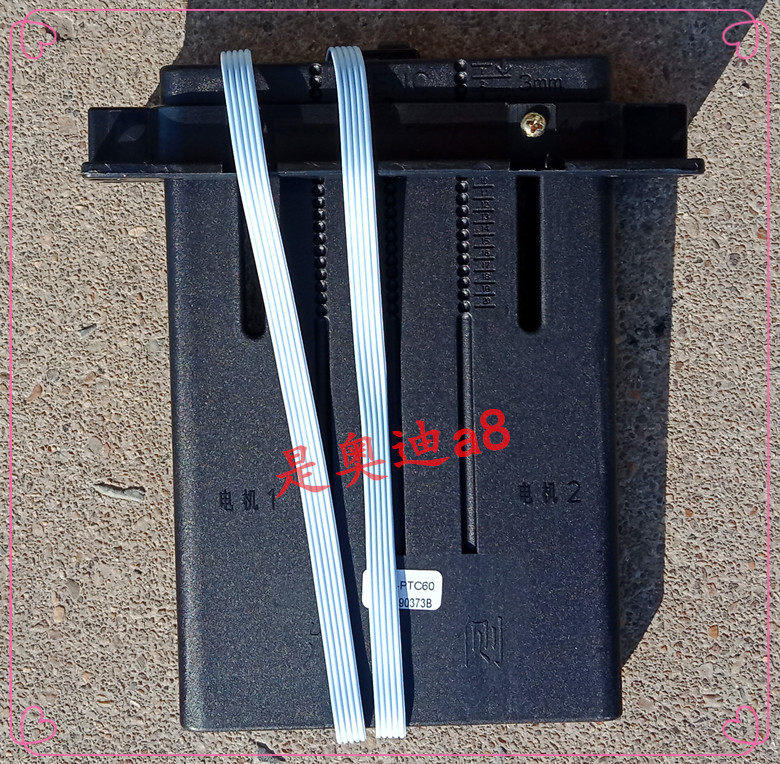

3, детектор JNC-PTC31   1
4, Магнитный стержень jnc-pcm06   1
Комплект полного управления пультом дистанционного управления JNC-KWQJ Руководство по инструкции серии
Каталог
1. Please pay attention when purchasing --------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
2. Installation location---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
3. Product parameters -----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
4. Преимущества продукта -------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
5. Функциональные характеристики ---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
6.
7. Вещи -----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
八 、 常见 故障 --------------------------------------------------- --------
9. Packing list ----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
- Пожалуйста, обратите внимание при покупке
- Проверьте, повреждено или деформировано корпус контроллера
- Проверьте, есть ли сертификат проверки в упаковке

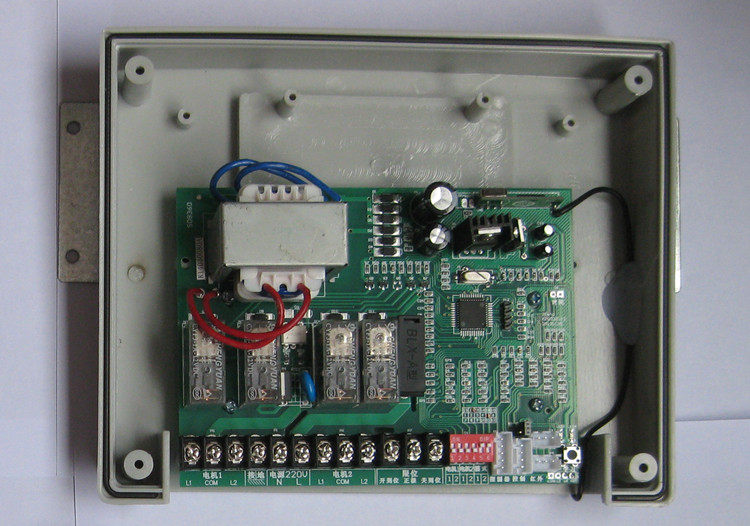

- Есть ли какие -либо разбросанные предметы после открытия контроллера, и является ли плата аномальна?
- Место установки (пожалуйста, установите и отлаживает)
Место установки и среда не подходят для сокращения срока службы этого продукта. Установите его в следующих местах:
- Этот продукт подходит только для автоматического телескопического управления двери
- Рабочая температура: -25 ℃ ~+50 ℃
- Нет капельной или низкой влажности
- Нет солнечного света, высокой температуры и тяжелой пыле
- Место без коррозионных газов и жидкостей
- Нет вибрации и никаких помех для магнитного поля
- Место, которое трудно работать и легко для обслуживания и проверки
- Параметры продукта: серия JNC-KWQJ
Входное напряжение: 220&Раз; (1&Plusmn; 10%) v
Частота источника питания: 50&Раз; (1&Plusmn; 2%) Гц
Оцененный ток на путь: 10a
Метод эксплуатации: радиолезное управление радио
- Преимущества продукта:
- Был добавлен анти-типовой интерфейс.
- Дистанционное управление обладает более высокой противоположностью.
- Оптимизированный инфракрасный схема управления зондом, лучшая надежность и более длительный срок службы.
- Схема очень интегрированная и простая в установке.
- Функции:
- Дистанционное управление: через настольный передатчик и ручка“ открыть, остановиться, выключить” кнопка, управляйте корпусом двери“ откройте дверь, остановитесь, закрыть”.
- Защита от времени: двигатель останавливается самостоятельно после работы в течение некоторого периода времени (90 секунд).
- Функция против пути на месте: когда дверь находится на месте и останавливается, из-за инерции, функция анти-незабываемой сделает невозможным двигаться вперед после того, как дверь на месте, и вы должны отступить, прежде чем двигаться вперед. Избегайте дверей, ударяющей по стене из -за ошибок в операции ключей.
- Молния: предел ввода использует молниеносную схему для предотвращения сбоев молнии из -за слишком длинных входных выводов.
- Инфракрасная функция анти-коллизии: с выделенным инфракрасным зондом дверь может автоматически останавливаться и открываться, если она сталкивается с препятствием во время ходовой двери.
- Уникальная электронная функция мягкого запуска обеспечивает плавное начало корпуса двери.
- Высокая чувствительность магнитно чувствительное предельное переключатель для обеспечения точного движения головы.
- Он оснащен инфракрасным интерфейсом системы аварийной сигнализации, который может в любое время добавлять систему аварийного сигнализации.
- После добавления системы тревоги против
- Функция тревоги будет автоматически активирована после закрытия двери, а функция будет отключена при открытии двери.
- Функции анти-пушиной и анти-сигнальной тревоги. Когда кто -то вручную толкает тело двери или поднимается на корпус двери, тревога активируется, и динамик издает звук тревоги.
10. Регулируемая функция амплитуды коррекции.
11. Добавление и удаление передатчиков запрограммированы на облегчение работы.
  6. Инструкции по установке:
1. Установка и отладка контроллера с полным пультом дистанционного управления:

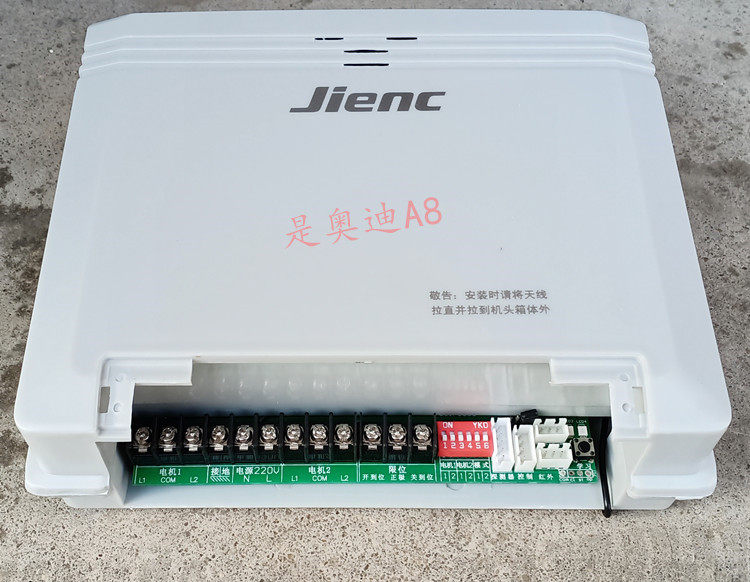

- Установите контроллер в соответствующем положении и зафиксируйте его в телескопической дверной головке, просверлите небольшое отверстие в направлении головки машины и дверной строки и вытяните приемную антенну к дверному ряду.
- Установите инфракрасный зонд против Collision на столбцах на левой и правой сторонах передней части телескопической дверной головки и подключите соединение в соответствии с диаграммой подключения.
- Подключите переключатели лимита открытия и закрытия к отверстию, закрытию и положительным терминалам материнской платы соответственно.
- Подключите белую проволочную головку навигационного устройства к материнской плате“Навигатор” на белой булавке.
- Контроллер должен использовать только трехъядерные дверные кабели, подземные провода не требуется.
- Установите настольный передатчик в удобное место для работы; Если используется управление проводом, подключите подземный кабель к материнской плате в соответствии с диаграммой подключения.&Ldquo; проводной контроль”
- Передайте контроллер и настольный передатчик на источник питания 220 В, нажмите на настольный передатчик или ручку“ открыть, остановиться, выключить” Ключ, проверьте, работает ли система нормально.
- После использования ручки дистанционного управления в течение определенного периода времени, если расстояние дистанционного управления становится ближе, замените батарею. Модель батареи 23А и 12 В. ХозяинВ нормальном и без помех расстояние дистанционного управления может достигать 40 метров— 100 метров,Потому что на радиоволны сильно влияют погода и климатические условия. Следовательно, в резком климате, таких как дождь, туман и ветер, расстояние дистанционного управления немного сокращено, что является нормальным явлением.
- Инфракрасное расстояние против Collision может быть отрегулировано, а синий потенциометр на задней части зонда может регулировать расстояние зондирования, расстояние зондирования по часовой стрелке становится длиннее, а расстояние против часовой стрелки становится короче.
  10. Двойная дверь использует два контроллера, которые могут совместно использовать настольный передатчик или ручку или могут контролироваться отдельно и независимо, и может быть выбран пользователем. При использовании&Ldquo; проводной контроль&Когда rdquo;, сигнальные линии двух контроллеров могут быть подключены отдельно или соединены вместе, чтобы разделить один&Ldquo; проводной контроллер”.
  11. Функция амплитуды нарегулируемого отклонения: установив переключатель циферблата, размер амплитуды отклонения основного блока может быть отрегулирован при отклонении корпуса двери.
JNC-KWQJ65/80/81/85/86Настройки переключателя диска | |||
Мотор1 | Настройки набора | Коррекция | |
Первый1Бит | Первый2Бит | ||
OFF | OFF | Уровень 1 (минимум) | |
OFF | ON | Второй уровень | |
ON | OFF | Три -уровень | |
ON | ON | Уровень 4 (максимум) | |
Режим бит | OFF | OFF | / |
Мотор2Настройка набора ссылается на двигатель1 | |||
  12. Добавление и удаление передатчиков:
① Добавьте передатчик: удерживайте ключ обучения и держите его. После того, как индикатор обучения включен, отпустите руку и войдите в состояние программирования. Нажмите на передатчик&LDQUO” ключ, изучите индикатор, нажмите снова&LDQUO&Rdquo; КЛЮЧ, изучите индикаторные огни, а затем изучите индикаторные огни через несколько раз, нажмите передатчик&LDQUO” ключ выходит из состояния обучения, и этот передатчик был успешно добавлен и может удаленно контролировать хост. (Дополнительная операция конфигурации других передатчиков такая же, как и выше.)
- Удалить передатчик: удерживайте клавишу обучения и подождите, пока свет индикатора обучения не включится, отпустите руку, введите состояние программирования, нажмите передатчик&LDQUO” ключ, изучите индикатор, нажмите&LDQUO” Ключ, световой индикатор обучения мигает, а затем светиль индикатора обучения мигается несколько раз, а затем всегда освещается. Этот передатчик был успешно удален и не может удаленно контролировать хост.
Замечание:Если один и тот же передатчик повторяет вышеуказанную операцию один раз, все добавленные передатчики будут удалены.
  ㈡ Инструкции по установке для полной телескопической двери с полным пультом дистанционного управления:
- JNC-KWQJ16/31, JNC-KWQJ32/33 DIAL SWITCH“ режим”“OFF” часть, пожалуйста, обратитесь к установке&Ldquo; без отслеживания полная установка дистанционного управления Общая диаграмма 1”.
Jnc-kwqj32/33 Dial Switch“ режим”“ON” конец, пожалуйста, обратитесь к установке&Ldquo; безлепочечная установка дистанционного управления общая диаграмма 2”.
JNC-KWQJ55/58Dial Switch“ режим 1”“OFF” конец,&Ldquo; режим 2”“ON” конец, пожалуйста, обратитесь к установке&Ldquo; без отслеживания полная установка дистанционного управления Общая диаграмма 1”.
Jnc-kwqj57 Dial Switch&Ldquo; режим 1, режим 2”“ON” конец, пожалуйста, обратитесь к установке&Ldquo; безлепочечная установка дистанционного управления общая диаграмма 2”.
JNC-KWQJ80/81/65/85/86Dial Switch&Ldquo; режим 1, режим 2”“OFF” пожалуйста, обратитесь к установке терминала&Ldquo; Trailless Телескопическая дверь Полностью дистанционное управление”.

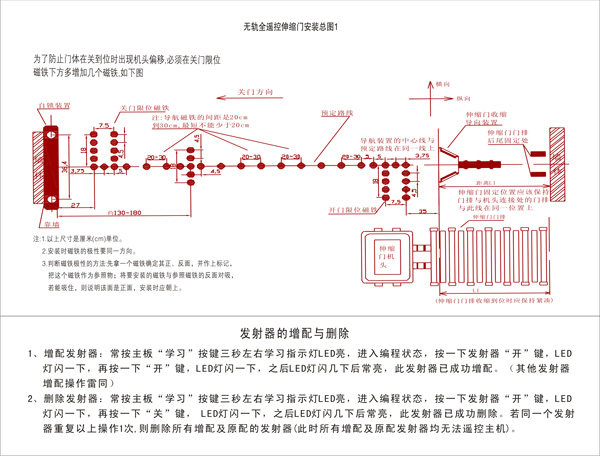

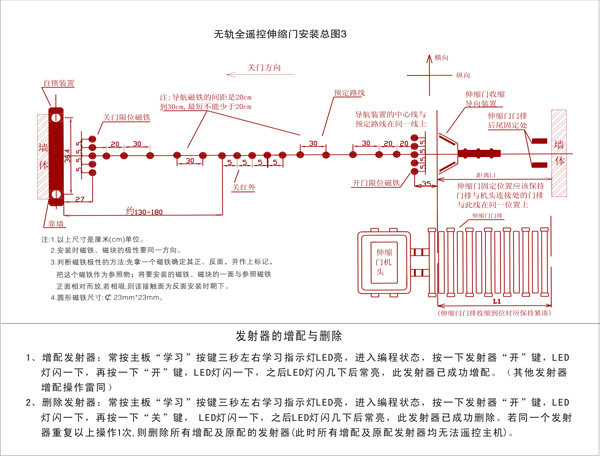

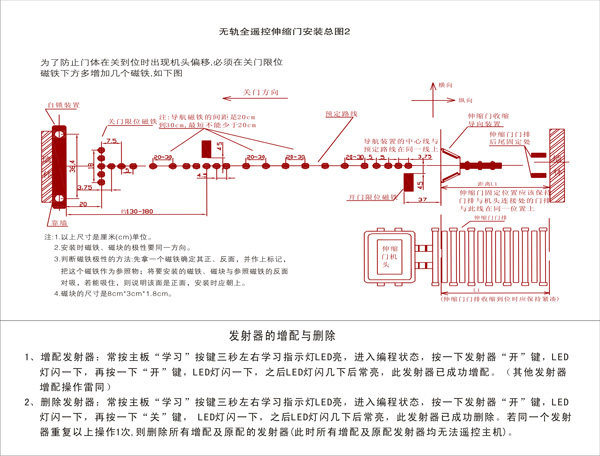

- При установке полного пульта дистанционного управления без трека необходимо подготовить ударную бурину и буриль 25 мм и 10 мм, чтобы пробить круглые отверстия для магнитов, установленных на земле. Магнитные спецификации: 22 мм*22 мм.
- При подготовке к установке сначала установите центральную линию телескопической двери при вождении, например, как&Ldquo; установка схема&Запланированный маршрут в RDQUO;
- После того, как центральная линия установлена, телескопическое направляющее дверное устройство зафиксировано сначала в соответствии с размером, представленным на общем чертеже.
- Выполните следующие шаги в порядке:
⑴ Установите положение магнита предела открытия двери;
  ⑵ Определить положение блокирующего устройства;
  ⑶ Разместите положение ограничивающего предельного магнита
  ⑷ Определить положение центральной линии магнита;
  ⑸ Определите положение инфракрасного предельного магнита.
  Все магниты должны быть расположены сначала с 10 -миллиметровым буровым битом для повышения точности установки, а затем использовать 25 мм для отверстий.
- После того, как магнит будет расположен, сначала очистите мусор в отверстии, затем заполните отверстие разбавленной цементной суспензией, положите магнит в отверстие и закрепите его. При похороне вы должны обратить внимание на то, чтобы абсолютно убедиться, что полярность и направление магнита были последовательны, а магнит имеет только одну крайность и не может быть похоронена.
- При установке полного полного дистанционного управления корпусом дверей дистанционного управления необходимо гарантировать, что земля была плоской, а корпус двери охватывает центр центральной линии. Когда дверь закрыта и на месте, может произойти отклонение около 2 см, что является нормальным явлением.
- Меры предосторожности
- Управляя корпусом двери, вы должны убедиться, что нет никаких препятствий, таких как люди или автомобили в пределах диапазона движения тела двери, и уделять пристальное внимание людям и автомобилям.
- Пожалуйста, не забудьте установить функцию возврата при столкновении с препятствиями, и установите удары с буферными ударами ударов на корпусе двери, чтобы обеспечить безопасность людей, транспортных средств и т. Д.
- Общий анализ неисправности
Общие неисправности | причина проблемы | Поиск неисправностей |
Нажмите на переключатель передатчика, корпус двери не запускается | Недостаточный объем электроэнергии устройства дистанционного управления | Заменить батарею дистанционного управления (23A,12V) |
Поблизости есть интерференционные сигналы | Исключить вмешательства или контактные производители | |
Корпус двери работает на месте, двигатель все еще вращается | Переключить маршрутный переключатель ограничения двери плохой | Проверьте ограниченный переключатель маршрута |
Ограниченный ударный переключатель плохо регулируется | Переключатель инсульта ограничения по коррекции | |
Приводное колесо проскальзывает во время работы двери | Головка машины слишком легкая или дорожная поверхность слишком скользкая | Взправляющаяся голова |
Отклониться от линии навигации во время работы корпуса двери | Умное навигационное устройство плохо | Замените интеллектуальную навигационную систему |
На дороге есть препятствия | Устранить препятствия |

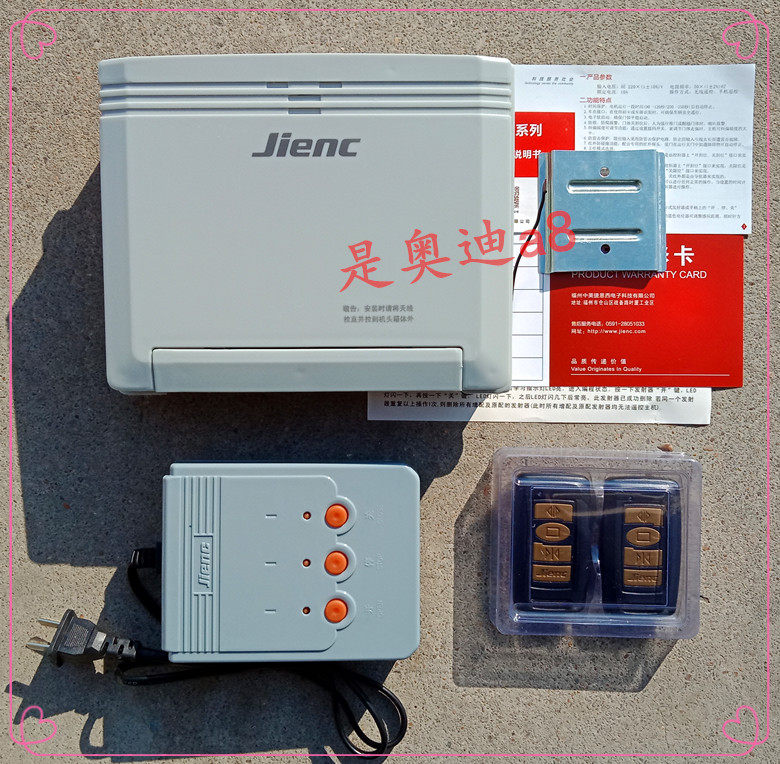

- Товарная накладная
имя | Спецификация | единица | количество |
Управляющий хост | JNC-KWQJСерия | Тайвань | 1 |
Настольная пусковая установка | JNC-PTSСерия | Тайвань | 1 |
Передатчик (ручка) | JNC-PFS/BСерия | индивидуальный | 2 |
Навигатор | JNC-TC300/PTC31 | индивидуальный | 1 |
Ограниченный переключатель | JNC-PCMСерия | индивидуальный | 1 |
Инструкция по использованию | | делиться | 1 |
Гарантийный талон | | делиться | 1 |
винт | Φ3*12Саморезы | индивидуальный | 4 |
Φ4*16Саморезы | индивидуальный | 4 | |
Φ3Прокладка | индивидуальный | 4 |
Примечание. Соответствующий упаковочный список будет отличаться для разных моделей
Схема подключения:
