Заводские пятно прямых продаж Smart Parking System System Сенсорная катушка управление доступом Bluetooth Card Special
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара

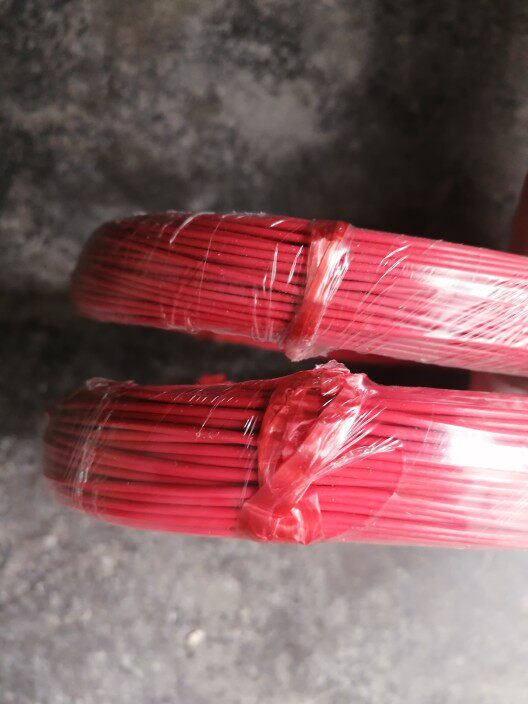

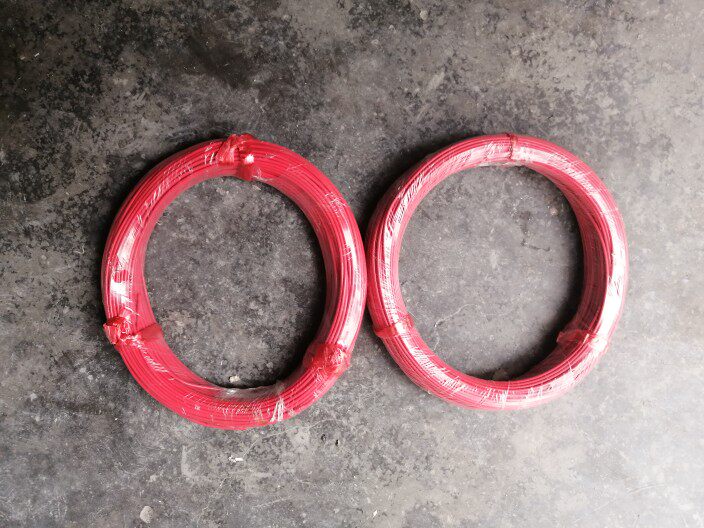

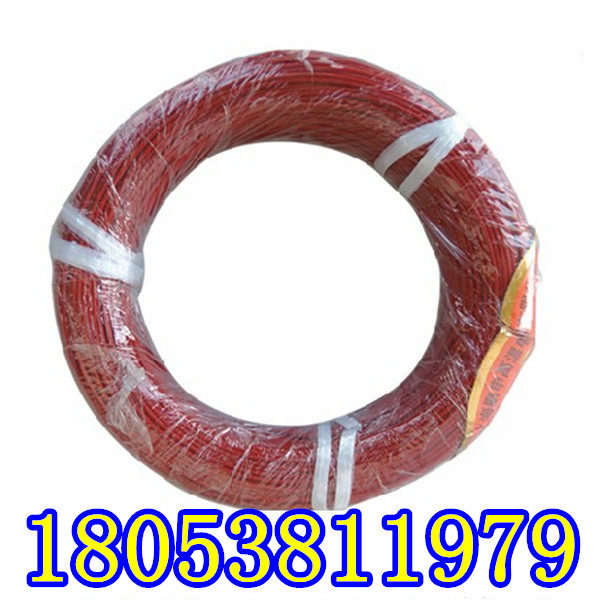

- Наземная катушка 50 метров 50 метров
- Заземляющий старший трассу 100 метров
| Цвет: | Наземная катушка 50 метров 50 метров, Заземляющий старший трассу 100 метров |
 | Название события:Полный сокращение скидка Время деятельности: 2020.10.19-2020.11.18 Одиночный заказ полный500Юань, минус10Юань Шан не ограничен |
Добрые советы:
110Инструкции по использованию детекторов транспортных средств
Краткое введение
Детекторы транспортных средств, произведенные нашим заводом-40К85Обычно он используется при температуре и экспортируется в Россию и Индию в больших количествах.
110Это одноканальный детектор транспортных средств (также называемый датчиками петли, детекторы транспортных средств, ощущения заземления и т. Д.) И используется только для обнаружения металлических объектов. В основном используется для обнаружения транспортных средств. Подходит для парковочных мест, платных станций дорожного транспортного средства, скоростных автомагистралей и систем управления светом сигнала и т. Д.
220RВыходным методом является выходной сигнал двойного реле, и если требуется выходной выход, вы можете настроить отдельно.
один, Технические параметры
Рабочий источник питания:AC220V/ 50 Hz,2.5W дух Мин Навык: регулировка трех -уровня
Рабочая температура:-40℃~+65℃ Рабочая частота: ок.100 KHz
Относительная влажность“максимум 95% Время отбора проб:35 ms
Рабочая Температура:-40℃~+85℃ Максимальная катушка:1рис×8рис
Размеры:45mm×75mm×120mm Длина свинца: дольше всего10рис
два, Определение вывода (3,4,11Соответствует реле1,5,6,10Соответствует реле2)
три Выбор рабочего режима
Сначала откройте черную крышку в верхней части детектора,ЗатемОпределите и выберите необходимый рабочий режим:
Определение рабочего режима
иллюстрировать:T1,T2Для времени задержки, когдаMODПозиция1=OFF час,T1=0, T2=“DELAY”×0.7(Второй);когдаMODПозиция1=ON час,T2=0, T1=“DELAY”×0.7(Второй)
В -четвертых, руководство по установке катушки
Детектор может работать хорошо, в значительной степени зависит от индукционной катушки, к которой она подключена. Несколько важных параметров катушки включают в себя: материал катушки, форму катушки и правильно ли она построена и похоронен. Следующие вещи должны быть обращены внимания во время установки:
1.Катушка перекрестные помехи
Когда две индукционные катушки близки, магнитные поля двух катушек наложены вместе, вызывая вмешательство друг на друга. Это явление - перекрестный. Crosstalk может вызвать ложные результаты обнаружения и тупик детекторов петлей. Чтобы устранить перекрестные помехи между соседними, но различными индукционными катушками, могут быть приняты следующие меры:
A. Тот же размер разных поворотов может изменить рабочую частоту катушки. Обычно рекомендуется4Круг, другой6круг.
B. Увеличьте расстояние между соседними катушками. Необходимо убедиться, что расстояние между катушками обнаружения больше, чем3рис.
C. Ведущий провод катушки хорошо экранирован, а экранированный провод должен быть заземлен на конце детектора. Лучше всего использовать многоцепочечные медные провода для кабелей и разъемов с катушками. Лучше всего не иметь проводки между кабелем и разъемом. Если есть необходимые терминалы, обеспечить надежные соединения, припаяйте их пайком и поместите их в водонепроницаемое место. Площадь поперечного сечения проводника не меньше, чем0.5Квадратные миллиметра. Проволочный материал должен быть устойчив к высокой температуре и окислению, таким как высокотемпературная оловянная проволока.
2Форма катушки и количество поворотов
Если условия не допускаются, катушка обнаружения должна быть прямоугольной. Две длинные стороны перпендикулярны направлению движения транспортного средства (металлический объект), а расстояние между ними рекомендуется как1рисПолем Длина длинной стороны зависит от ширины дороги, и два конца обычно уже ширина дороги.0.5рисПолем Количество поворотов катушки4или6Если прилегают две катушки, то одна4Круг, один6круг.
3.Советы по установке катушки
Катушки сначала вырезаны с дороги с помощью дорожного режущего машины.Продолжать45Сгар, чтобы предотвратить повреждение острых углов кабеля катушки. Ширина канавки обычно4Миллиметр, глубина30приезжать50MM, а также вырезайте канавку на обочине дороги для лидов катушки.
