Драйв -Регулируемая питание питания 310V.

Цена: 43-2 113руб.    (¥1.99)
Артикул: 557085826171

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:爱宝新风科技原爱宝电子
Рейтинг:
Всего отзывов:0
Положительных:0
Выберите вариацию / цвет
  • 10p линия
  • Силовая материнская плата-ресторана
  • Без пульта
  • Индивидуальный автоматический контроллер
  • Индивидуальный пульт
  • Панель управления четырьмя клавишами
  • Блок питания, материнская плата, 30W
  • Силовая материнская плата-Hengyun Dakou
  • Четыре ключевого пульта дистанционного управления принимающей платы 315 МГц
  • USB -корреспонденционная плата + USB -кабель
  • Шнур питания
  • Мотор, 30W
  • Поместье 180 мм
Добавить в корзину
Другие товары этого продавца
¥36.9780руб.
¥10.9231руб.
¥10212руб.
¥11.99254руб.
  • Информация о товаре
  • Фотографии
Цвет: 10p линия, Силовая материнская плата-ресторана, Без пульта, Индивидуальный автоматический контроллер, Индивидуальный пульт, Панель управления четырьмя клавишами, Блок питания, материнская плата, 30W, Силовая материнская плата-Hengyun Dakou, Четыре ключевого пульта дистанционного управления принимающей платы 315 МГц, USB -корреспонденционная плата + USB -кабель, Шнур питания, Мотор, 30W, Поместье 180 мм
Специальное напоминание: интерфейс точно обращается с двигателем Xinnong 30W и двигателем 70 Вт.В противном случае сжигание будет сожжено, и ответственность будет подвергаться вашему риску!ПересечениеПересечение
Новая модель: питания замороженных машин

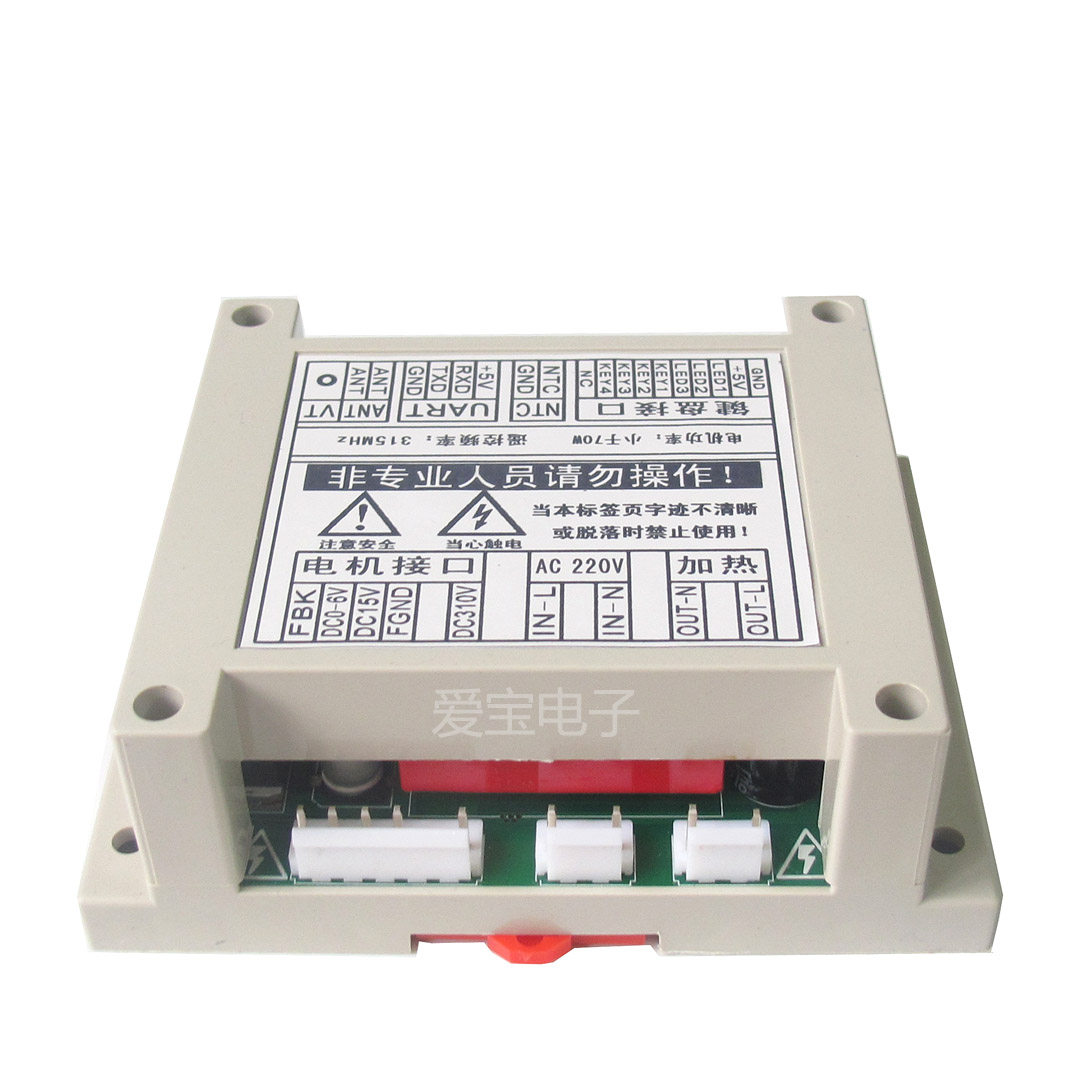

//img.alicdn.com/imgextra/i3/487474977/tb2viwqeakwbunjy1zjxxcoypxa
Специальное напоминание: интерфейс точно обращается с двигателем Xinnong 30W и двигателем 70 Вт.В противном случае сжигание будет сожжено, и ответственность будет подвергаться вашему риску!ПересечениеПересечение
? Новая авиационная плата, интерфейс подходит для двигателя Zhipu.Разрежьте пластиковый лист над штепью, чтобы вставить.
Этот водитель - это профессиональная моторная доска, регулирующая приводную плату, разработанную нашим магазином.
С бесщеточным моторным двигателем 310 В (Nobunaga, Hengyunda, Zhipu и другими моторами, кондиционированными на воздухе), он подходит для водителя, регулирующего новые вентиляторы, очищающие средства, очистители и другое оборудование.
Мотор нагрузки: 310 вольт бесщеточного двигателя постоянного тока, который может быть менее 70 Вт.
Один: параметры продукта
1. Вход мощности: AC200-250V, 50 Гц
2. Максимальная нагрузка на нагревание мощности: 1500 Вт
3. максимальная мощность двигателя: 70 Вт
4. Максимальное напряжение регулирования скорости: 6 В (0-6 В)
5, 5V Максимальный выходной ток: 5V1A (может использоваться для источника питания, такого как детектор Detector Smog CO2 и другое оборудование)
6. Электрическое отопление автоматической защиты, температура может быть установлена.
7. Автоматическое регулирование скорости и регулирование ручной скорости.
Два: функция продукта
1. 310 В постоянного тока.
2. Электрический нагревательный переключатель и перегрев управления защитой.
3. Он может быть подключен к пульту дистанционного управления с частотой 315 МГц.
4. Он может быть подключен к детектору дымки (CO2), измерителя температуры и влажности и другим автоматическим переключениям и регулировке скорости (необходимо настраивать).
5. Высокое и низкое давление полностью изолировано, безопасно и надежно.
3: Как использовать
(1) Узнайте клавиатуру
1. КЛЮЧ (1 -я кнопка) клавиатуры.4 огня всегда включены.
2. Нажмите клавишу2-key4, остальные 3 огни забросались, а затем нажмите клавишу1, чтобы подтвердить.После подтверждения огни больше не будут мигать.
Key2: Узнайте самую низкую скорость
Key3: Узнайте самую высокую скорость
Key4: изучить пульт дистанционного управления
3. При обучении минимальная/максимальная скорость: ключ2 является недействительной, увеличивается скорость ключа 3, уменьшается скорость 4
(2) Узнайте дистанционное управление
Длина антенны составляет 24 см
1. При обучении дистанционному управлению:
Key2 Перезагружает пульт дистанционного управления, Key3 открывает пульт дистанционного управления, Key4 закройте пульт дистанционного управления, общая логика и метод дистанционного управления обучение совпадает с старым.Старый выполняется в течение 6 секунд после вызовов сил.Новый находится в течение 6 секунд после открытия дистанционного управления или перезагрузки дистанционного управления.
Например, под состоянием пульта дистанционного управления нажмите Key2, вы можете увидеть VT Flash один раз (затем дистанционное управление просто питание), и вы можете учиться на старом методе за эти 6 секунд.
2. Соответствующая связь между каналом дистанционного управления и платой питания:
D1: открыть/выключить
D2: нагревательный переключатель
D3: Ускорение
D4: замедление
3. Изучение кнопок удаленного управления:
В течение 6 секунд после открытия дистанционного управления или перезапуска пульт дистанционного управления, ключи, которые необходимо изучить в течение более 2 секунд, пока индикатор обучения не прошивает свет 2, а ключ не станет успешным. Каналы: если эта ключа нажимает (вспышка индикатора обучения), то этот ключ управляет каналом D1; Нажатый в течение 3 раз (индикатор обучения зажигает 3 раза), клавиша управляет каналом D3; Потребность нажмите соответствующее количество раз и нажмите эту клавишу (около 0,5 секунды, в качестве сигнала подтверждения), пока индикатор не мигает 2, а затем установите его. Работа, автоматически выходит из режима обучения через 6 секунд;
? Индикатор Flash 2 раза 2 раза. Канал подтвержден.
Четыре: примечание
1. Обратите внимание, что на доске есть AC 220V, а высокое давление DC 310V.
2. После мягкого оборота ручной/автоматический свет мерцал
3. Существует программная загрузка/выключение, ручная загрузка/выключение (Key1). внешнего источника питания.
4. Тип двигателя должен быть правильно установлен, в противном случае скорость будет неточной.
5. Когда двигатель не переведен или не включен, ключ нагрева не может быть использован
6. После мягкого отключения температурная тревога все еще работает
7. Нагреватель
Пять: Рабочий режим
1) Ручной рабочий режим:
A. Ручной режим Defathers Defathers Power Call
B, короткий нажатие клавиши1, вы можете переключиться в ручном и выключение
2) Автоматический рабочий режим:
A. Отправьте соответствующие данные через последовательный порт, чтобы переключиться в автоматический режим, пожалуйста, см. В Соглашении о коммуникации платы электрической управления v1.00.pdf »
B. Клавиша Нажмите клавишу1, чтобы выключить.Нажмите Key1 еще раз, чтобы ввести в ручной режим, пожалуйста, обратите внимание!
6: Определение интерфейса
1. ????
Out_l: выходной выход
Out_n: вывод нулевой линии
2. ????
AC220_N: ввод нулевой линии
AC220_L: ввод огня
3. ????
DC+310V: DC 310V Выход, подключающий двигатель 310V, максимум 1a
Обратите внимание: линия, которая подключена к этому PIN -коду, все еще высока после выключения питания.
FGND: Негативная машина подключения к электроду
DC+15V: 15 В ввод двигателя машины
DC0-6V: электрическая машина 0-6 В.
FG/FBK: вывод обратной связи скорости
4, ????
GND: земля
VCC+5V: 5 В вывод
LED1: Ручной/автоматический индикатор светодиод, Light Up: Ручной режим, погашение: автоматический режим, мигание: выключение
Светодиод2: индикатор вращения двигателя
LED3: светодиод нагрева (низкий при вдыхании реле)
Key1: кнопка мягкого открытия/выключения
Key2: нагрев/Stock -Keys
Ключ3: Увеличьте скорость
Ключ4: Уменьшите скорость
NC:
5. ????
Термическое сопротивление Поттен, параметры: B3950, сопротивление 10K, точность 1%, независимо от положительных и отрицательных электродов, независимо от
6. ????
VCC+5V: 5 В вывод
RXD: ввод последовательных данных, уровень TTL равен 5 В
TXD: вывод последовательных данных, уровень TTL равен 5 В
GND: земля
7, ??? Ant
Муравей: пульт дистанционного управления, принимающая плата, внешняя антенна
Муравей: пульт дистанционного управления, принимающая плата, внешняя антенна
8. ???
//img.alicdn.com/imgextra/i3/487474977/tb2urozeugsbunjsspbxxciipxa_!

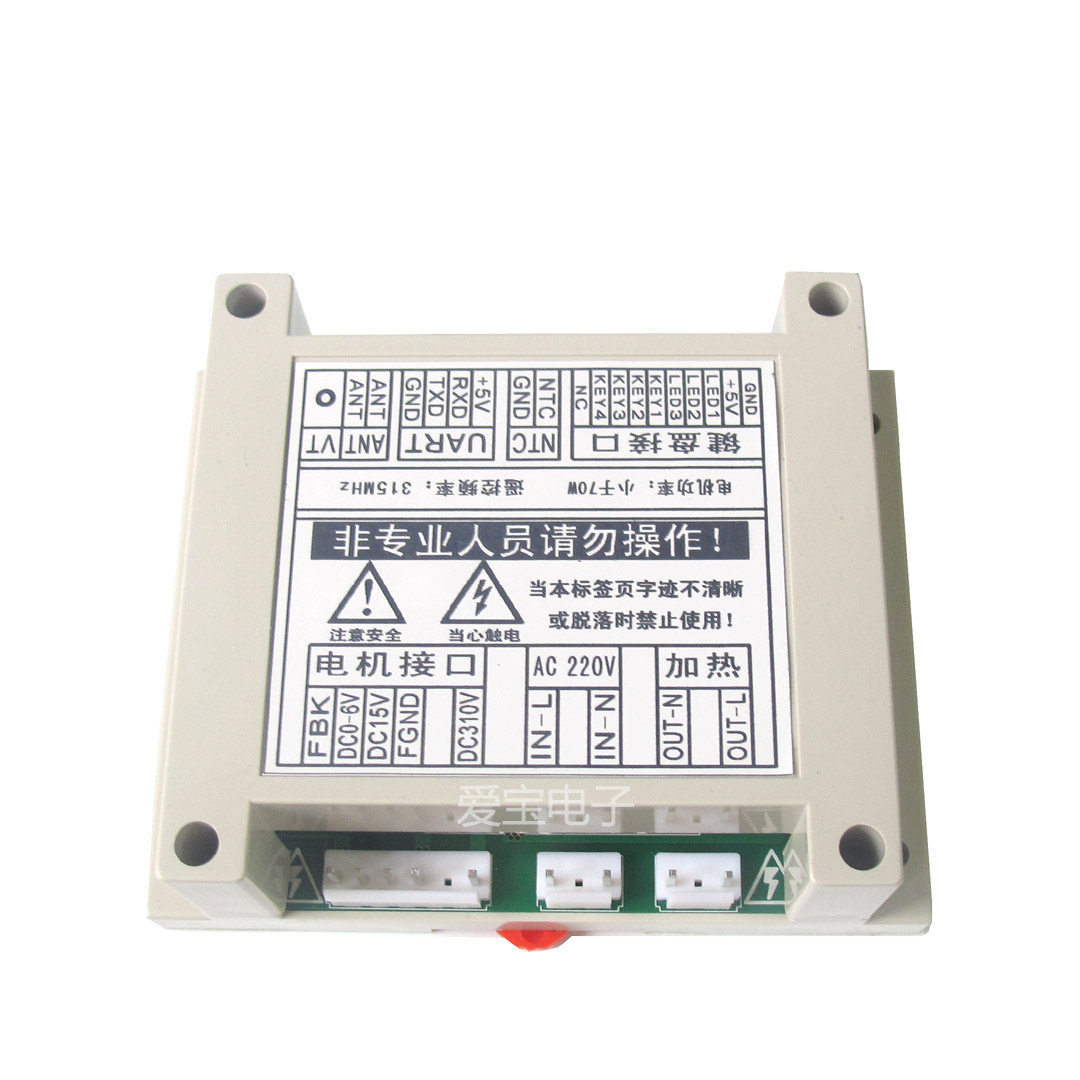

//img.alicdn.com/imgextra/i2/487474977/tb2gw.zeugsbunjsspbxxciipxa_ !ly
Новая новая воздушная плата питания, интерфейс подходит для двигателя Zhipu, если вы используете двигатель Xinlong, вам необходимо вставить его.Разрежьте пластиковый лист над штепью, чтобы вставить.
Этот водитель - это профессиональная моторная доска, регулирующая приводную плату, разработанную нашим магазином.
С бесщеточным моторным двигателем 310 В (Nobunaga, Hengyunda, Zhipu и другими моторами, кондиционированными на воздухе), он подходит для водителя, регулирующего новые вентиляторы, очищающие средства, очистители и другое оборудование.
Мотор нагрузки: 310 вольт бесщеточного двигателя постоянного тока, который может быть менее 70 Вт.
Один: параметры продукта
1. Вход мощности: AC200-250V, 50 Гц
2. Максимальная нагрузка на нагревание мощности: 1500 Вт
3. максимальная мощность двигателя: 70 Вт
4. Максимальное напряжение регулирования скорости: 6 В (0-6 В)
5, 5V Максимальный выходной ток: 5V1A (может использоваться для источника питания, такого как детектор Detector Smog CO2 и другое оборудование)
6. Электрическое отопление автоматической защиты, температура может быть установлена.
7. Автоматическое регулирование скорости и регулирование ручной скорости.
Два: функция продукта
1. 310 В постоянного тока.
2. Электрический нагревательный переключатель и перегрев управления защитой.
3. Он может быть подключен к пульту дистанционного управления с частотой 315 МГц.
4. Он может быть подключен к детектору дымки (CO2), измерителя температуры и влажности и другим автоматическим переключениям и регулировке скорости (необходимо настраивать).
5. Высокое и низкое давление полностью изолировано, безопасно и надежно.
3: Как использовать
(1) Узнайте клавиатуру
1. КЛЮЧ (1 -я кнопка) клавиатуры.4 огня всегда включены.
2. Нажмите клавишу2-key4, остальные 3 огни забросались, а затем нажмите клавишу1, чтобы подтвердить.После подтверждения огни больше не будут мигать.
Key2: Узнайте самую низкую скорость
Key3: Узнайте самую высокую скорость
Key4: изучить пульт дистанционного управления
3. При обучении минимальная/максимальная скорость: ключ2 является недействительной, увеличивается скорость ключа 3, уменьшается скорость 4
(2) Узнайте дистанционное управление
Длина антенны составляет 24 см
1. При обучении дистанционному управлению:
Key2 Перезагружает пульт дистанционного управления, Key3 открывает пульт дистанционного управления, Key4 закройте пульт дистанционного управления, общая логика и метод дистанционного управления обучение совпадает с старым.Старый выполняется в течение 6 секунд после вызовов сил.Новый находится в течение 6 секунд после открытия дистанционного управления или перезагрузки дистанционного управления.
Например, под состоянием пульта дистанционного управления нажмите Key2, вы можете увидеть VT Flash один раз (затем дистанционное управление просто питание), и вы можете учиться на старом методе за эти 6 секунд.
2. Соответствующая связь между каналом дистанционного управления и платой питания:
D1: открыть/выключить
D2: нагревательный переключатель
D3: Ускорение
D4: замедление
3. Изучение кнопок удаленного управления:
В течение 6 секунд после открытия дистанционного управления или перезапуска пульт дистанционного управления, ключи, которые необходимо изучить в течение более 2 секунд, пока индикатор обучения не прошивает свет 2, а ключ не станет успешным. Каналы: если эта ключа нажимает (вспышка индикатора обучения), то этот ключ управляет каналом D1; Нажатый в течение 3 раз (индикатор обучения зажигает 3 раза), клавиша управляет каналом D3; Потребность нажмите соответствующее количество раз и нажмите эту клавишу (около 0,5 секунды, в качестве сигнала подтверждения), пока индикатор не мигает 2, а затем установите его. Работа, автоматически выходит из режима обучения через 6 секунд;
Пример: подготовьте ключ от пульта дистанционного управления для управления каналом D4, и процесс настройки обучения выглядит следующим образом: в течение 6 секунд после открытия пульта дистанционного управления или перезагрузки пульта дистанционного управления, нажмите клавишу A, пока не вспыхивает индикатор обучения. 2, эта клавиша, как только клавиша, как успешно изучать, затем нажмите кнопку 4 раза в течение следующих 6 секунд (в 4 раза больше, чем индикатор обучения мигает 4 раза) и снова нажмите кнопку A, пока индикатор обучения не мигает 2, чтобы подтвердить.
4. Очистить кодирование дистанционного управления
Вы можете сохранить до 12 кнопок дистанционного управления (каждый канал может научиться идентифицировать 3 клавиши и 12 каналов); Нажмите кнопки обучения перед обучением дистанционного управления, затем нажмите клавишу2, чтобы перезагрузить пульт дистанционного управления, пока индикатор обучения не будет мигать 2 раза, а затем отпустите кнопку, а затем долго эта клавиш более 2 секунд, пока индикатор обучения не станет длинным, пока Индикатор обучения Flash 2, то есть все ключи в модуле ясны;
Четыре: примечание
1. Обратите внимание, что на доске есть AC 220V, а высокое давление DC 310V.
2. После мягкого оборота ручной/автоматический свет мерцал
3. Существует программная загрузка/выключение, ручная загрузка/выключение (Key1). внешнего источника питания.
4. Тип двигателя должен быть правильно установлен, в противном случае скорость будет неточной.
5. Когда двигатель не переведен или не включен, ключ нагрева не может быть использован
6. После мягкого отключения температурная тревога все еще работает
7. Нагреватель
Пять: Рабочий режим
1) Ручной рабочий режим:
A. Ручной режим Defathers Defathers Power Call
B, короткий нажатие клавиши1, вы можете переключиться в ручном и выключение
2) Автоматический рабочий режим:
A. Отправьте соответствующие данные через последовательный порт, чтобы переключиться в автоматический режим, пожалуйста, см. В Соглашении о коммуникации платы электрической управления v1.00.pdf »
B. Клавиша Нажмите клавишу1, чтобы выключить.Нажмите Key1 еще раз, чтобы ввести в ручной режим, пожалуйста, обратите внимание!
6: Определение интерфейса
1. Нагревательный розетка (максимум 1500 Вт)
Out_l: выходной выход
Out_n: вывод нулевой линии
2. 220V ввод переменного тока
AC220_N: ввод нулевой линии
AC220_L: ввод огня
3. Электрическая розетка
DC+310V: DC 310V Выход, подключающий двигатель 310V, максимум 1a
Обратите внимание: линия, которая подключена к этому PIN -коду, все еще высока после выключения питания.
FGND: Негативная машина подключения к электроду
DC+15V: 15 В ввод двигателя машины
DC0-6V: электрическая машина 0-6 В.
FG/FBK: вывод обратной связи скорости
4. Клавиатура и светодиод
GND: земля
VCC+5V: 5 В вывод
LED1: Ручной/автоматический индикатор светодиод, Light Up: Ручной режим, погашение: автоматический режим, мигание: выключение
Светодиод2: индикатор вращения двигателя
LED3: светодиод нагрева (низкий при вдыхании реле)
Key1: кнопка мягкого открытия/выключения
Key2: нагрев/Stock -Keys
Ключ3: Увеличьте скорость
Ключ4: Уменьшите скорость
NC:
5. Датчик температуры
Термическое сопротивление Поттен, параметры: B3950, сопротивление 10K, точность 1%, независимо от положительных и отрицательных электродов, независимо от
6. USB/TTL Communication
VCC+5V: 5 В вывод
RXD: ввод последовательных данных, уровень TTL равен 5 В
TXD: вывод последовательных данных, уровень TTL равен 5 В
GND: земля
7. Муравей
Муравей: пульт дистанционного управления, принимающая плата, внешняя антенна
Муравей: пульт дистанционного управления, принимающая плата, внешняя антенна
8. Vt

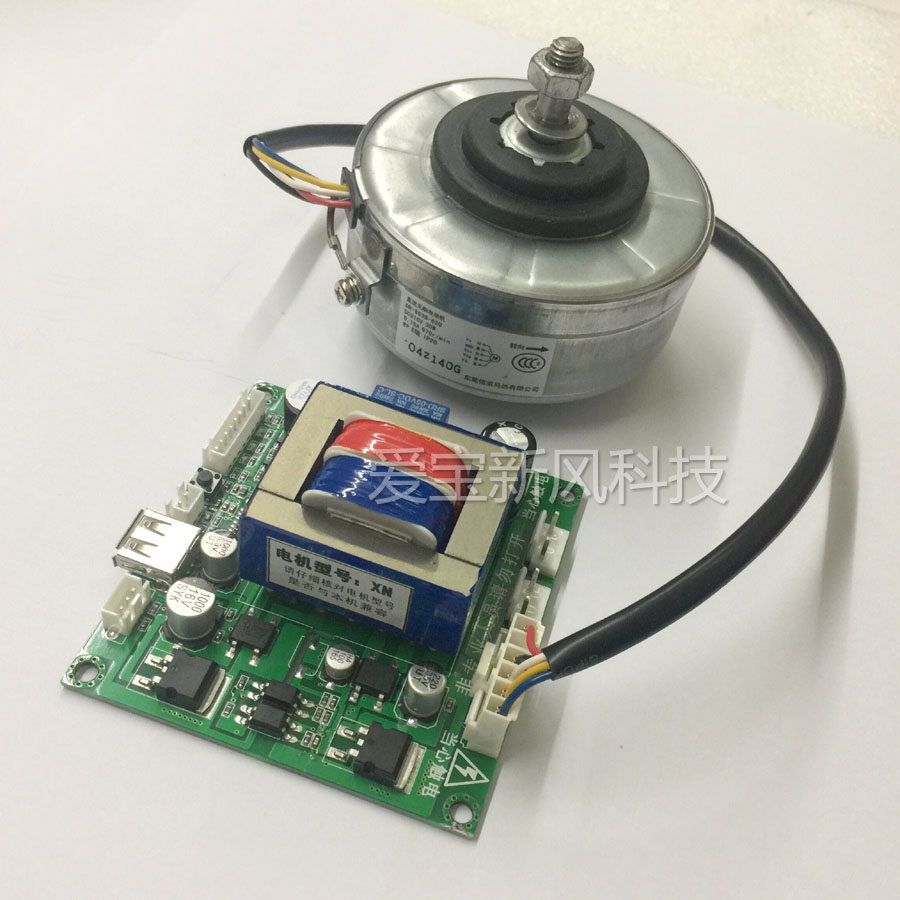

//img.alicdn.com/imgextra/i3/487474977/tb2mu.ma93pl1jjszfxxxcbbvxa_!
//img.alicdn.com/imgextra/i4/487474977/tb2y2y2y2y2y2y2y2y2y2y2y2y2y2y2y2y2y2y2y2y2y2y2y2y2y2y2y2y2y2y2y2y2y2y2y2y2y2y2y2y2y2y2y2y2y2y2y2y2y2y2y2y2y2y2y2y2y2y2y2y2y2y2y2kma93pl1jjjszzxxcbbbvxa.
Это интерфейс Hengyun Da
