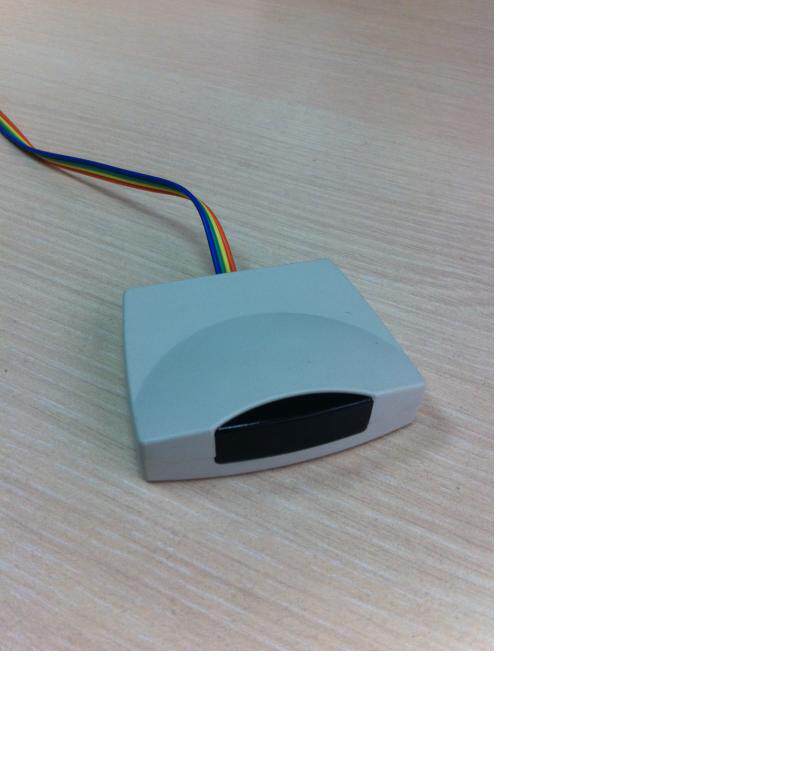

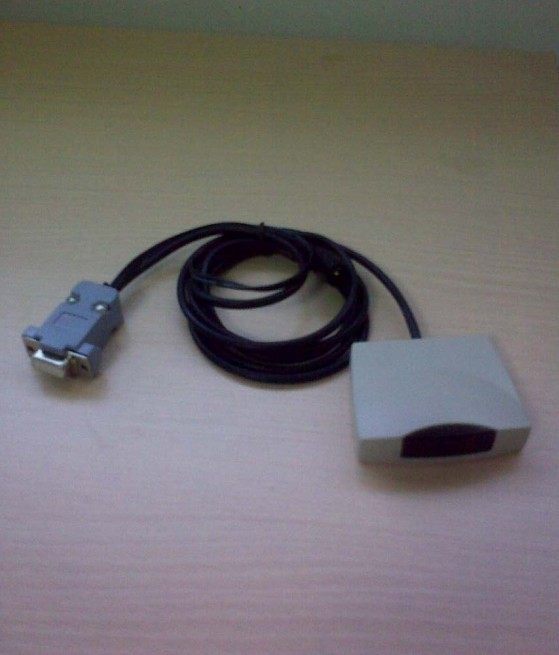

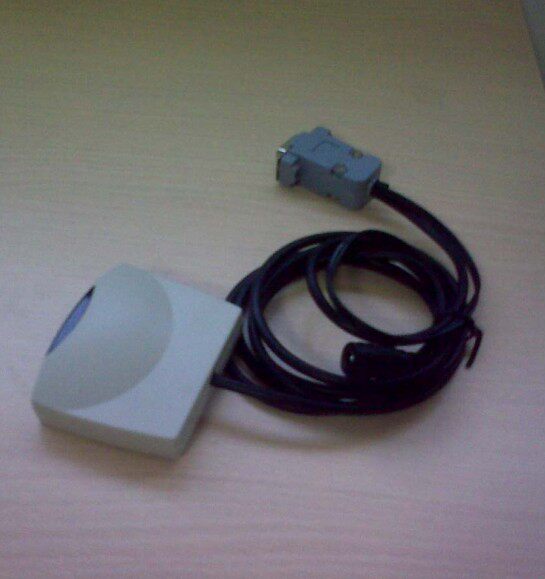

Компьютерный контроль, серийное управление инфракрасным обучением терминал дистанционного управления IR-001
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
  Вы хотите удаленно контролировать кондиционер? Вы хотите управлять всеми инфракрасными приборами в вашем доме на вашем компьютере, выполняют управление временем, управление сценарием и управление сетью? Вы один"Схема нуб", Если вы видите соединение с электрическими приборами, у вас будет головная боль? Если вы контролируете сильное электричество через реле, вы можете ошеломить, что очень опасно. Кроме того, вы устали от всех видов дистанционного управления дома и хотите сосредоточить их на одном устройстве? Теперь, специально разработанный инфракрасный инфракрасный инфракрасный терминал дистанционного управления для интеллектуальных домов, может помочь вам решить вышеуказанные проблемы.
(Совместимые модели: различные телевизоры, различные специальные кондиционеры, DVD-диски, аудио, водонагреватели, интеллектуальное освещение и другие инфракрасные приборы с дистанционным управлением с дистанционным управлением)
При использовании программного обеспечения для отправки команд для ввода состояния обучения индикаторВсегда включен (нормально мигает), затем выровняйте пульт дистанционного управления кондиционером, который вы хотите изучить с помощью устройства, нажмите клавишу, которую вы хотите выучить, например, ключ, и обучающий свет выходит, что означает, что обучение успешно. В будущем, до тех пор, пока выключатель обучения SW1 будет выключен, а AN1 нажимается, инфракрасный излучатель излучит дистанционное управление кондиционером."открыть"Ключевые сигналы, аналогичным образом, другие ключи также могут быть изучены и излучены, как указано выше.
Вообще говоря, ключом к дистанционному управлению кондиционером является двойной функциональный ключ. Нажмите на него, чтобы передавать сигнал ON, и нажмите его, чтобы передавать сигнал OFF. Поэтому вам нужно выучить два ключа при обучении. Эта функция очень полезна. Преимущество состоит в том, что во время дистанционного управления переключатель и кондиционер не нуждаются в сигналах обратной связи и не будут вызывать ошибки. Одним из них является включение, и выключение - это выключить. Если ключ для включения кондиционера - это тот же код, (инфракрасное кодирование ON и OFF) является более хлопотным. Вам необходимо добавить цепь обнаружения, чтобы обнаружить текущее состояние переключения кондиционера. Когда он будет включен, он будет отправлен, и когда он будет включен, он не будет отправлен. Когда он будет включен, он будет отправлен, и когда он будет выключен, он не будет отправлен.
Чтобы хранить больше удаленных кодов,Этот терминал поддерживает последовательную связь для расширения инфракрасного кодирования. Вы можете загрузить изученную инфракрасную кодировку на ПК через последовательный порт, чтобы сохранить его в файле, или вы можете загрузить инфракрасный файл кодирования, сохраненный компьюте
Серийный протокол:
Инфракрасный серийный протокол самообучения
Обозначение соглашения: Tang Wenbin 08-4-3
Формат связи: 9600, n, 8, 1
Формат команды: FF 55 XX YY ZZ
объяснять:
Первые и вторые биты являются заголовками протоколов, прикрепленные к FF 55
Третий бит XX - тип команды
01 - начать функцию обучения в текущем месте хранения
02 - инфракрасная кодировка в текущем месте хранения передатчика
03 - загрузить инфракрасные кодируемые данные в текущем месте хранения на ПК [Тип A: 512 байт, тип B: 1000 байтов]
04 - загрузить инфракрасные кодированные данные на ПК на терминал и сохранить их в указанный бит хранения [Тип A: 512 байт, тип B: 1000 байтов]
05 - это инфракрасный кодированный цифровой, полученный на ПК и напрямую передается через инфракрасный передатчик без сохранения. То есть функция передачи серийного порта [тип A: 512 байт, тип B: 1000 байт]
06 - напрямую передавать инфракрасные кодируемые данные в терминальной памяти [Тип A: 512 байт, тип B: 1000 байт]
Четвертая позиция YY-это местоположение (диапазон AS Type A: 0x00-0x3a, и в общей сложности 58 мест.  Тип B: 0x00-0x1c имеет всего 29 позиций), когда тип команды равен 05 или 06, этот бит может быть любым номером.
Пятый бит ZZ - контрольная сумма третьего и четвертого битов. Если нижний байт превышает FF, будет взят нижний байт, а более высокий байт будет отброшен.По запросу пользователя новая версия программного обеспечения больше не будет проверена. Любой байт может быть использован вместо этого. Пользователи, которым нужна проверка, должны объяснить заранее перед заказом)
Например, отправка ПК: FF 55 01 1C 1D является функцией обучения в месте хранения № 29 на терминале начала. В настоящее время обучающийся свет будет освещен. После завершения обучения инфракрасное кодирование, которое истек, будет сохранено в памяти № 29.
Подробное объяснение третьей команды:
Команда № 01-это командный терминал для включения функции самообучения. В настоящее время красный свет включен и автоматически отключается после получения инфракрасного сигнала дистанционного управления. Этот сигнал постоянно хранится в определенном формате в месте хранения EEPROM, указанного в 4 -м бите.
Команда № 02 - это командный терминал для вызова инфракрасных данных указанного бита хранения в EEPROM и отправить его через инфракрасный передатчик, чтобы реализовать функцию дистанционного управления.
Команда № 03 - это верхний компьютер запрашивает инфракрасный цифровой цифровой из указанной позиции из терминала. После получения его терминала отправит 512 (1000) байтов инфракрасных кодируемых данных в указанном положении на верхний компьютер.
Команда № 04 предназначена для отправки инфракрасного кодированного цифрового цифрового показателя на верхнем компьютере в назначенное место хранения терминала. После отправки команды загрузки красный свет включен. Терминал ждет, пока верхний компьютер отправит 512 (1000) байтов инфракрасного кодированного цифрового цифрового. После того, как терминал получит правильно, он будет хранить 512 (1000) байтов в назначенное место и вернет 16-код 0a на верхний компьютер. Если данные 512 (1000) не получены в течение указанного времени, считается, что прием не удался, а верхний компьютер имеет два байта полученных данных.
Команда № 05 аналогична команде № 04. Разница в том, что после успешного получения данных команды № 04 она сохраняется в назначенном месте EEPROM. После того, как команда № 05 успешно получена, она не сохранена в EEPROM. Вместо этого загруженные инфракрасные данные напрямую передаются через инфракрасную трубку в цель дистанционного управления.
Команда № 06 означает, что верхний компьютер командует терминалом непосредственно отправлять инфракрасные данные в ОЗУ через инфракрасный передатчик.
Программное обеспечение для инженерной версии:
Еще одна упрощенная версия программного обеспечения для управления верхним компьютером, которая удобна для пользователей, которые не очень профессиональны
Скачать программное обеспечение: www.hzybz.com/software/IRSTUDY.rar
ПРИМЕЧАНИЕ. Этот терминал должен использовать источник питания, регулируемый напряжением постоянного тока 6-12 В, и пользователям необходимо использовать другой источник питания
