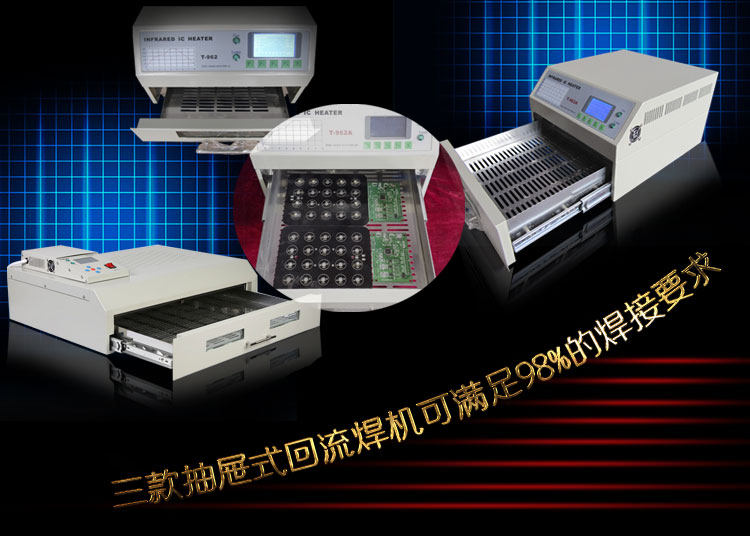

T962 Инфракрасная рефлюксная сварочная машина включительно SMT оборудование BGA Ремонт
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
| Цвет: | Комплект, 26 шт, 962 одиночная машина |
Обратная сварка операция видео http://v.youku.com/v_show/id_xmtq0mzqynjy4.html
26 кусочков включают в себя: сварка для рефлюкса T962, 300*240 -мм алюминиевый сплав, маленький напечатный стол, алюминиевый сплав с пятью сплав Паста, алюминиевый сплав с сплавом 15 см плюс нержавеющая сталь, объем 40 метров большую рулонную оловянную фольгу, высокотемпературная лента, сварочный бальзам, деревянный ручка, нож для перемешивания, бутылка с разбавленной пульпой, изгиб изгиба Головная вакуумная всасывающая ручка,Набор из шести вспомогательных инструментов, один объем сдвоенного клея (позиционирование), четыре швейцарские пельмени из нержавеющей стали из разных моделей, два антистатических перчатки, шприц (для олова), пять пластырь с разными размерами сосать заголовок., всего 26 штук
I. Обзор:
Продукт контролируется микрокомпьютером. Восемь кривых температуры температуры температуры предварительного управления могут использоваться для выбора пользователей, что может соответствовать требованиям национального и сварки национального и сварки национального и BGA. Операция проста, и весь процесс сварки -это автоматически завершено.

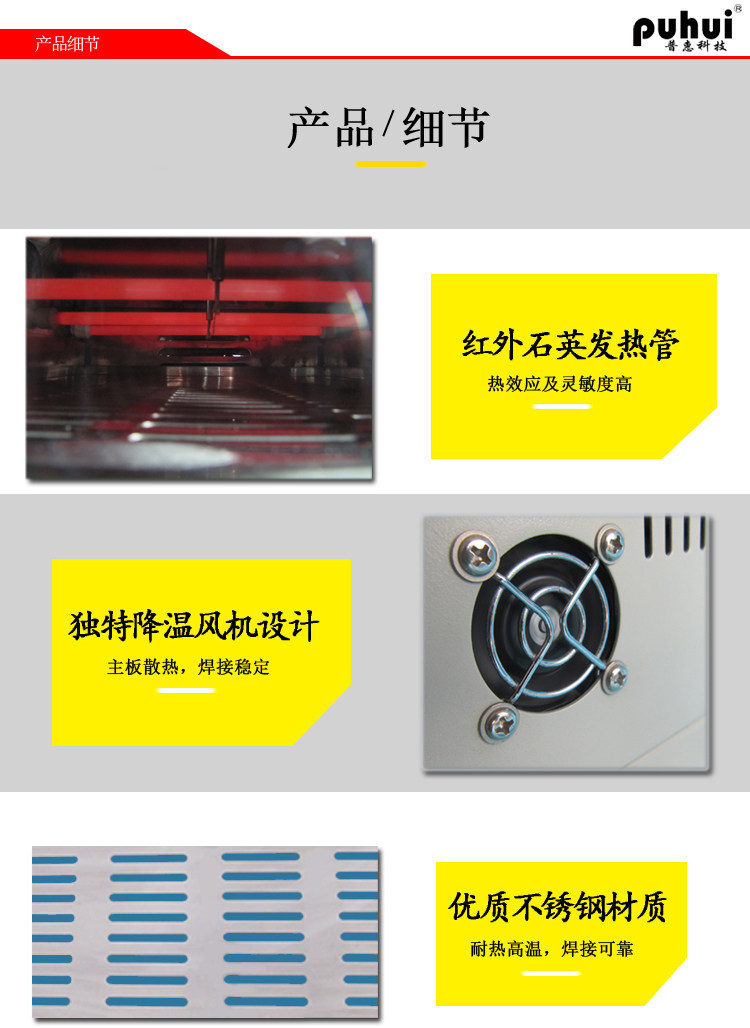

Быстрое инфракрасное излучение и циркулирующее нагрев ветра, чтобы сделать температуру более точной и равномерной;
Проектирование высокой технического обслуживания высокой надежности используется для того, чтобы сделать вас полезным и гарантированным.
2. Описание продукта:
1. Накопленная сварка супер.
Площадь сварки эффективности: 180 x 235 мм, что значительно увеличивает объем использования машины и экономит инвестиции.
2. Выбор кривой мульти -тимпературы:
Доступны восемь кривых параметров температуры памяти, и она имеет ручной нагрев и функции принудительного охлаждения; весь процесс сварки автоматически завершен, а операция проста.
3. Уникальный повышение температуры и средняя температура:

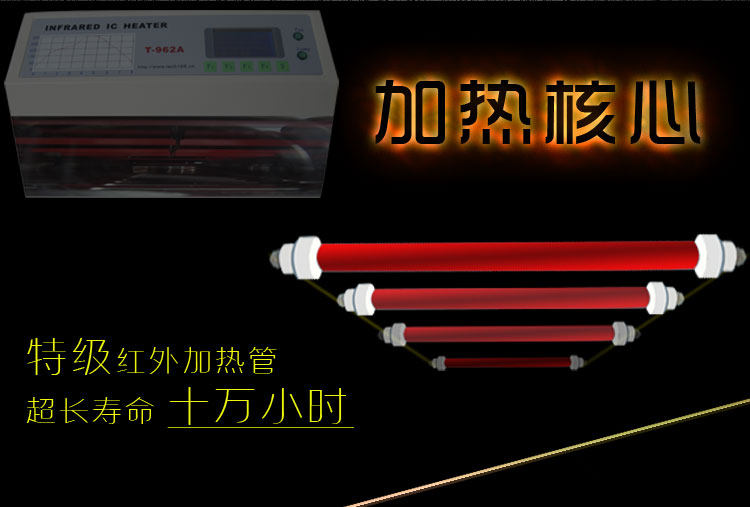

Выходная мощность достигает 800 Вт быстрого инфракрасного нагрева и координации среднего температурного вентилятора, чтобы сделать температуру более точной и равномерной. Вы можете автоматически завершить весь производственный процесс в соответствии с вашей заданной кривой температуры и точно завершить весь производственный процесс. Вы делаете n Не нужно это сделать.
4. Гуманизированная технология:
Решенный внешний вид, видимая операция, дружелюбный интерфейс эксплуатационной операции, идеальное решение для кривой температуры, которое отражает технологию, ориентированную от начала до конца; легкий объем и вес позволяют сэкономить много денег, режим размещения в стиле таблицы, позволяя вам У вас есть большее пространство; простое описание работы, пусть вы увидите его с первого взгляда.
5. Идеальный функциональный выбор:

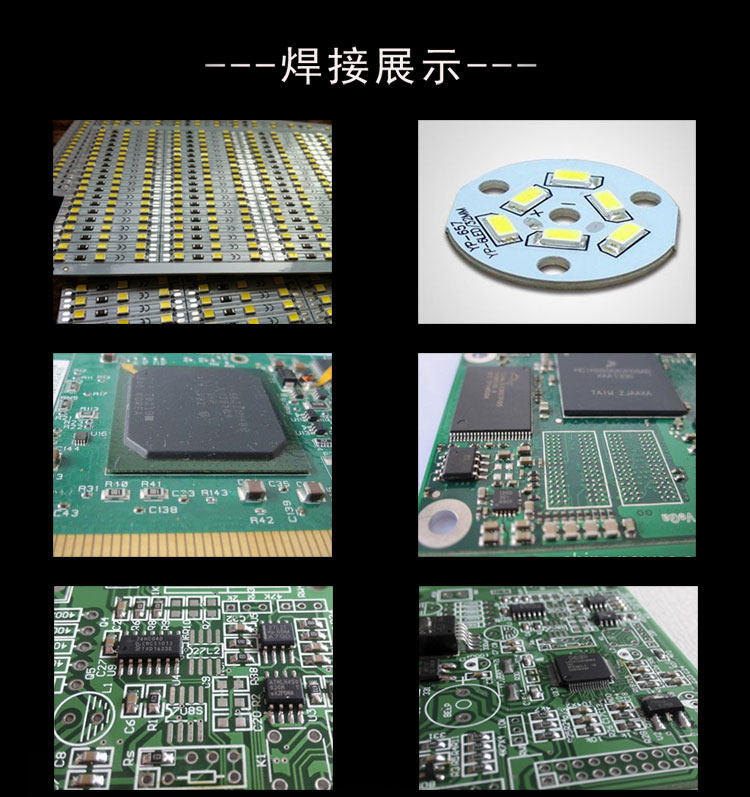

Задняя сварка, сушка, изоляция, форматирование, быстрое охлаждение и другие функции устанавливаются в одном; он может заполнить все формы однократной и двузначной сварки платы печатных плат, SOP, SOP, PLCC, QFP, BGA и т. Д. Горячие и стареющие, обслуживание платы ПХБ и другие задачи.Он широко подходит для всех видов предприятий, компаний и учреждений для разработки и производства небольших потребностей в производстве.

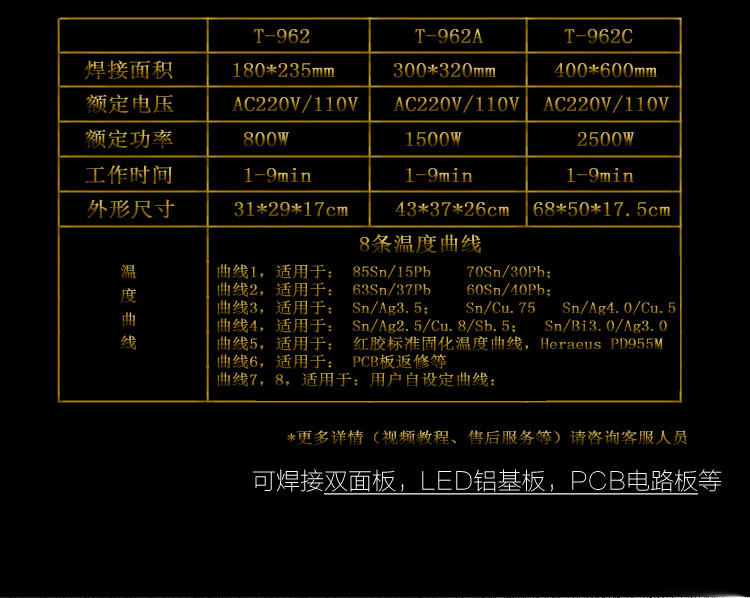

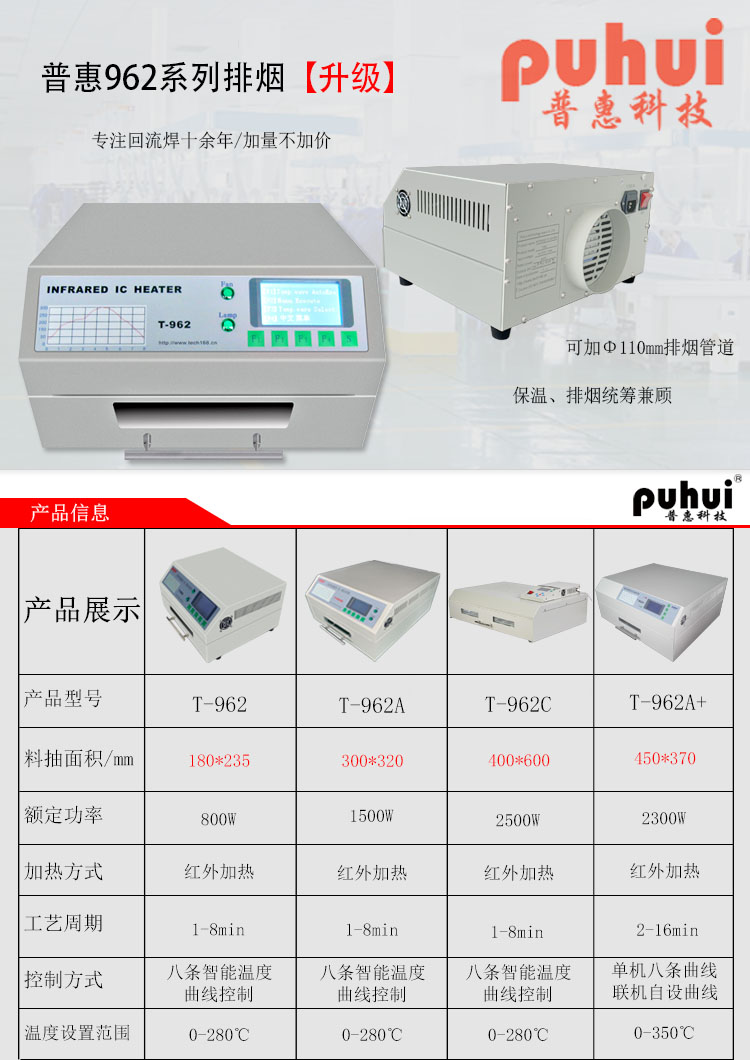

6. Технические параметры:
Эффективная площадь сварки: 18 x 23,5 cm
Размер внешнего вида продукта: 31 x 29 x17 cm
Размер упаковки продукта: 36 x 23 x36 cm
Рейтинг мощности: 800 Вт
Крафт -цикл: 1 ～ 8 мин.
Напряжение питания: AC220V/50 Гц
Чистый вес продукта: 6,2 кг
Веса для волос продукта: 7,5 кг
3. Инструкции по эксплуатации:
1, Установка, отладка и эксплуатация оборудования:
Поместите эту машину на вентилируемую платформу, чтобы гарантировать, что нижняя вентиляция является плавной, не должно быть горючих товаров, ящик помещается наружу, а пространство для ящика удобно для работы. После вставки линии, контрольное напряжение AC220V, и гнездо вставлен в розетку, включен выключатель питания, и отображается ЖК -экран передней панели.

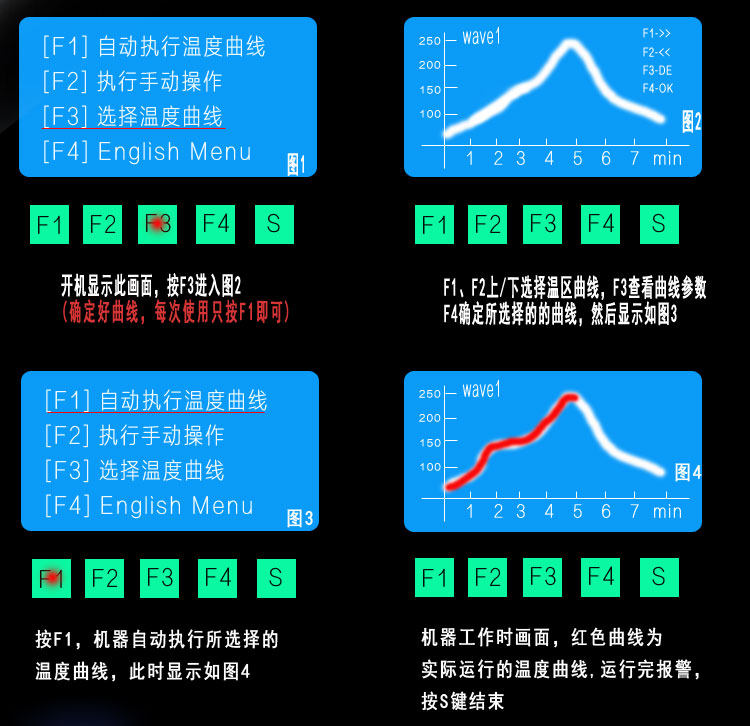

Нажмите клавишу S, чтобы отобразить основной интерфейс работы:
Нажмите клавишу F4 и переключитесь на: английское меню
Под основным интерфейсом нажмите клавишу F3, чтобы выбрать различные кривые температуры: например, кривая 1
Затем нажмите клавишу F3, чтобы отобразить параметры клавиши кривой: подходит для типа пульпы олова, температуры, времени и т. Д. Сварки, как показано ниже
Нажмите кнопку F4, чтобы вернуться на предыдущую страницу, и автоматически выполните выбранную кривую температуры, нажав клавишу F1. После окончания работы автоматически выключится, и пчевизер вызывает полицию.
Под главной панелью нажмите клавишу F2, чтобы выбрать ручную работу: нажмите клавишу F1, запустите вентилятор охлаждения, а затем нажмите клавишу F1/S, чтобы остановиться; нажмите кнопку F 2, запустите электрическое нагрев и нажмите F2/S КЛЮЧ, чтобы остановиться.Нажмите клавишу S, чтобы выйти и вернуться к основному интерфейсу.
2. Выбор кривой:
1) После загрузки нажмите клавишу S, чтобы выбрать интерфейс работы, нажмите клавишу F4, чтобы выбрать различные языковые категории, и нажмите клавишу F3, чтобы ввести интерфейс выбора температуры:
2) Выберите разные кривые в соответствии с вашими требованиями обработки.Нажмите клавишу F1/F2 и выберите различные кривые температуры вперед/назад. Для вас есть 8 различных кривых температур. Основной операционный интерфейс.
Кривая 1, подходит для: национальный стандарт 85SN/15PB 70sn/30pb;
Кривая 2, подходит для: национальный стандарт 63SN/37PB 60SN/40PB;
Кривая 3, подходит для: стандарт красоты SN/AG3.5; Sn/Cu.75 Sn/Ag4.0/Cu.5
Кривая 4, подходит для: стандарт красоты SN/AG2.5/Cu.8/SB.5; Sn/Bi3.0/Ag3.0
Кривая 5, подходящая для: Стандартная кривая любопытства красного клея, Heraeus pd955m
Кривая 6, подходящая для: ремонта платы ПКБ и т. Д.
Кривая 7, 8, подходящая для: пользовательская кривая набор:
Нажмите клавишу S в интерфейс настройки температуры:
Нажмите клавишу F1/F2, выберите разные временные точки вперед/назад, нажмите клавишу F3/F4, выберите различные точки температуры вверх/вниз, выберите несколько точек, чтобы подключиться к соответствующей кривой и нажмите клавишу S, чтобы сохранить: после Сохранить сохраняется, автоматически возвращает, если пользователь удовлетворен, вы можете нажать клавишу F4; если пользователь не удовлетворен, нажмите клавишу S, чтобы повторить операцию выше.
3. Операция:

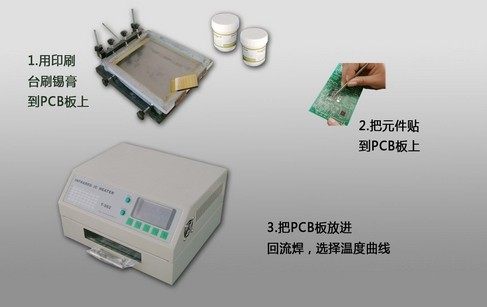

1) Аккуратно поместите элементы, которые будут обработаны на платформу в ящике, выключите ящик, нажмите клавишу F1 и автоматически выполните выбранную кривую нагрева; и автоматически запишите фактическую кривую температуры для пользователей для сравнения.

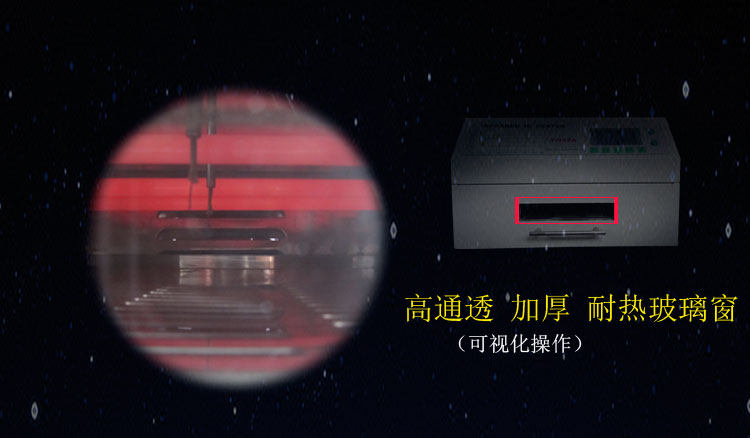

2) Соблюдайте данные и кривые, отображаемые окном и ЖК -экраном через ящик.
3) Кривая обработки строго требуется для предварительного установки различных температур различной оловянной пасты до различной температуры обратной сварки. Вы можете предварительно настроить другую температурную кривую в соответствии с различными потребностями.
4) Во время процесса обработки, если необходимо остановиться, нажмите клавишу S для заканчивания, чтобы завершить; после завершения обработки вентилятор автоматически охлаждает продукт; вы также можете заставить загрузку остыть.
5) После завершения сварки, если продукт дефектный, он может быть автоматически сварен и сваривать снова, или его можно вручную загрузить для нагрева для переноса сварки.
4. Ежедневное обслуживание:
1) Держите в полости чистой:
У нас есть функция очистки внутренней полости: после использования несколько раз рекомендуется вручную включить нагрев и вентилятор в течение 2-3 минут, чтобы растворители, нагрев припоя в полости будут нагреваться, чтобы обеспечить внутреннюю полость очищен, и производительность всей машины стабильна; перед остановкой вы должны включить вентилятор, чтобы полностью охладить всю машину, а затем выключить, чтобы срок службы мог быть продлен.
2) Стекло для наблюдения за регулярными ящиками для очистки, чтобы поддерживать его в чистоте.
В -четвертых, меры предосторожности
1) Источник этого механического и электрического источника должен быть надежным; когда в долгосрочной перспективе источник питания должен быть удален.
2) В этой машине нет отрывка для разряда дыма. Рекомендуется нажимать в вентилируемом месте, чтобы предотвратить отравление оловянной пастой.
3) Изоляционный материал этой машины был строго защищен, и никакая защита не должна быть разобрана по желанию без защиты.
