BLD09-11-0,55 кВт фармацевтическое дисциплинарное смесительное устройство Pam PAM PAM Популярные таблетки микшер промышленная часть

Цена: 11 556руб.    (¥550)
Артикул: 43078639062
Доставка по Китаю (НЕ включена в цену):
1691 руб. (¥80)

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:宜兴星火环保科技有限
Рейтинг:
Всего отзывов:0
Положительных:0
Выберите вариацию / цвет
  • BLD09-23-0.55KW
  • BLD09-11-0.55KW
  • BLD09-17-0.55KW
Добавить в корзину
Другие товары этого продавца
¥50010 530руб.
¥330068 739руб.
¥80016 808руб.
¥85017 859руб.
  • Информация о товаре
  • Фотографии
Цвет: BLD09-23-0.55KW, BLD09-17-0.55KW, BLD09-11-0.55KW

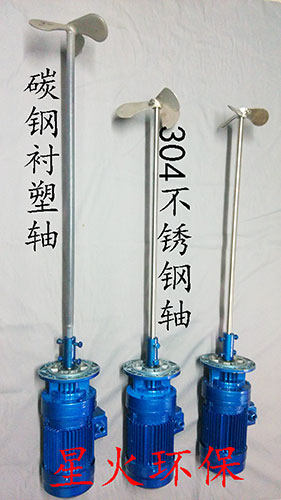

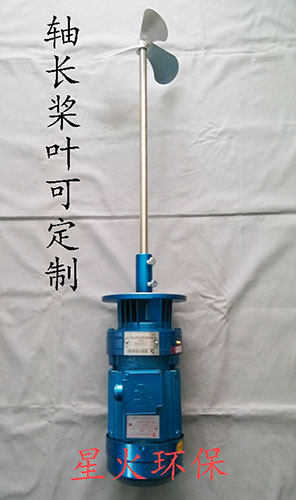

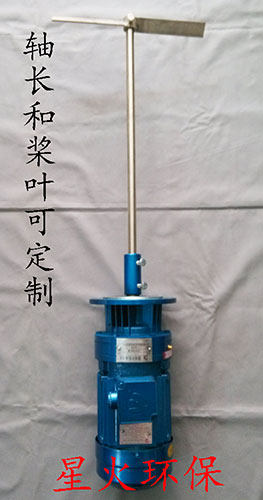

Аксессуары для миксеров: стержень, гребли лист

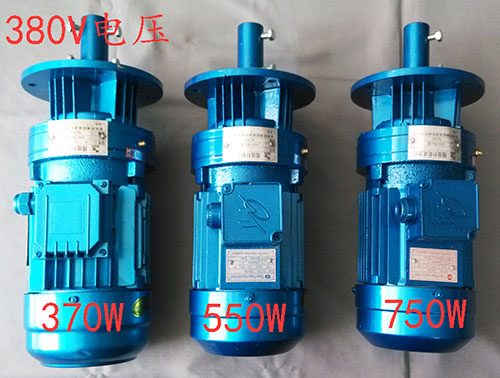

Примечание: это трехфазное электричество для промышленности!Электричество 380 В!Семейство 220V не может быть использовано!~

 1. Входной вал 2. Колесо для хлеба 3. Поверните рычаг 4. Выходной вал 5. Оболочка зуба Kidtop

Размещение игольчатого колеса-это новое трансмиссионное устройство, которое использует принцип K-H-V к зубам. См. Рисунок.Солнечное колесо (игольчатая шестерня) ZZ и колесо планеты (качельное колесо) ZBРазница в количестве зубов составляет 1, то есть zz-zB= 1.Процесс передачи:

На входном валу есть дислокация 180&Deg; двойная крышка с двумя подшипниками, называемыми поворотными руками на эксцентричной крышке, образуя центральное отверстие механизма H, а два качающихся колес Зуны иглы, расположенные кольцевым колесом и настоящей передачей, чтобы сетять, образуя внутренний механизм замедления сетки с разницей в зубах. Вместе).

Когда входной вал вращается с эксцентриситетом в течение недели, благодаря характеристикам верхней кривой зуба верхнего колеса, он чрезвычайно ограничен иглой игольчатой ​​шестерней.Движение проволочного колеса стало плоским и вращающимся графическим движением. Когда входной вал вращается в течение недели, эксцентричный набор также поворачивается в течение недели. Гнилая гнилая вращается в противоположном направлении, чтобы замедлить. , низкое движение вращения линейного колеса пропускает выходной вал через ось продаж, чтобы получить более низкую скорость выходной системы.

【Особенности и основные структуры】

 △ высокое соотношение скорости и высокая эффективность
    Однопространственное передача может достичь отношения замедления 1:87, с эффективностью более 90%. Если используется многоэтажная передача, коэффициент замедления выше.
    △ структура компактная и малая
    Поскольку принцип планетарной передачи принят, входной вал и выходной вал находятся на одной линии сердца, так что их модели могут стать максимально маленькими.
    △ Спорт - это гладкий шум
    Чума игла зуб, сетки зубов, большие коэффициенты перекрытия и механизмы с балансом органических частей ограничивают минимальную степень вибрации и шума.
    △ Используйте надежную и долгую жизнь
    из-за высокоуглеродистого стального материала основных частей он гасит, и (HRC58-62) является высокой интенсивностью, а в некотором контакте с трансмиссии используется катание на холме, поэтому длительный срок длиной длиной.
  &Nbsp; △ разумный дизайн и удобное обслуживание
    легко разложить установку, по крайней мере количество деталей и простую смазку, так что пользователь глубоко доверяет деградации проволочного колеса.



Серийный номеримяМатериалСерийный номеримяМатериал
1Выходной вал4510ОсьGCr15
2Крепёжное кольцо4511ИголкаGCr15
3Нефтяное покрытиеHT20012ИголкаHT200
4Машинная базаHT20013Качельное колесоGCr15
5Заднее кольцоA314торцевая крышкаHT200
6Эксцентричный4515Переднее кольцоA3
7Ось продажGCe1516Крепёжное кольцо45
8ИголкаGCr1517Входной вал45
9ИнтервалыHT200





【Пример модели】
BLD0-11-0.37, B означает восстановитель резьбовой иглы, L представляет установку в стиле фланца, Y представляет обычный двигатель, 0 представляет номер машины замедления, 11 представляет соотношение скорости, 1450: 11 = 132R/M, 0,37 представляет Двигатель двигателя Мощность составляет 0,37 кВт.

【Модель спецификации】

Коэффициент трансмиссии и таблица входной мощности электродвигательного соединения с прямым подключением.



Fast Power Power Speed ​​Speed ​​ Machine Номер

BLD0BLD1BLD2BLD3BLD4BLD5BLD6BLD7BLD8
Скорость ввода 1450R/мин
(Выходная скорость нижней левой стороны составляет 1450R/мин. Значение расчета входа))		Скорость ввода 1000 r/мин
9Скорость выхода 161r/m0.752.2/1.53/2.27.5/5.5/4
11Скорость выхода 132r/m0.752.2/1.53/2.27.5/5.5/41118.5/15
17Скорость выхода 85r/m0.751.5/1.13/2.27.5/5.5/41118.5/152237
23Скорость выхода 63r/m0.551.5/1.13/2.25.5/411/7.518.5/15223755
29Скорость выхода 50r/m0.551.1/0.752.2/1.55.5/4/37.5/5.51518.53755
35Скорость выхода 41R/M0.371.1/1.751.54/3/2.27.5/5.515/11153045
43Скорость выхода 34r/m0.370.75/0.551.5/1.14/3/2.25.5/411/7.5112240
59Скорость выхода 25r/m0.250.75/0.551.1/0.752.2/1.5/1.14/37.5/5.57.518.530
71Скорость выхода 20r/m0.180.55/0.370.752.2/1.5/1.135.57.51522
87Скорость выхода 17r/m0.12  1.5/1.135.55.51122



>Соответствующий

Справочная таблица для миксера и стандартного добавления стволов:

МодельТаблеткаИмдий, ось материалСкоростьДиаметр оси (мм)Осевая длина (мм)Имдий (мм)
BLD09-11-0.37JYT-100Lнержавеющая сталь 304132rpmÆ16L=6003 лезвияÆ200
Углеродистая сталь+пластик или клей
нержавеющая сталь 316L
BLD09-11-0.37JYT-150Lнержавеющая сталь 304132rpmÆ16L=6003 лезвияÆ200
Углеродистая сталь+пластик или клей
нержавеющая сталь 316L
BLD09-11-0.37JYT-200Lнержавеющая сталь 304132rpmÆ16L=7003 лезвияÆ200
Углеродистая сталь+пластик или клей
нержавеющая сталь 316L
BLD09-11-0.37JYT-300Lнержавеющая сталь 304132rpmÆ16L=7003 лезвияÆ200
Углеродистая сталь+пластик или клей
нержавеющая сталь 316L
BLD09-11-0.55JYT-500Lнержавеющая сталь 304132rpmÆ16L=8003 лезвияÆ200
Углеродистая сталь+пластик или клей
нержавеющая сталь 316L
BLD09-11-0.75JYT-1000Lнержавеющая сталь 304132rpmÆ27×3L=11002 лезвияÆ500
Углеродистая сталь+пластик или клей
нержавеющая сталь 316L
BLD09-11-1.1JYT-2000Lнержавеющая сталь 304132rpmÆ32×3L=12002 лезвияÆ500
Углеродистая сталь+пластик или клей
нержавеющая сталь 316L
BLD09-17-1.5JYT-3000Lнержавеющая сталь 30485rpmÆ42×3L=13002 лезвияÆ500
Углеродистая сталь+пластик или клей
нержавеющая сталь 316L
