SCAR-10 Композитный столочный клапан выпускного клапана Композитный выпускной клапан DN50 80 100 150 200 250
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- DN50
- DN150
- DN100
- DN200
- DN250
- DN80
| Цвет: | DN50, DN80, DN100, DN150, DN200, DN250 |
1. Обзор продукта:
Этот продукт используется для самой высокой точки или места, где дорога офицера для канализации должна устранить газ в канализационном трубопроводе, чтобы очистить трубопровод и нормально работать трубопроводом. Он будет прерываться.Если отключение питания, насос останавливается и трубка появляется в любое время, это вызовет вибрацию или разрыв трубопровода, а выхлоп и аспирационный клапан быстро вдыхает воздух, чтобы предотвратить вибрацию или разрыв трубопровода.
Принцип функции
Когда работают сточные воды в трубке, живой лепестка клапана расположен в нижней части стойки позиционирования и выполняет большое количество выхлопных газов. Когда воздух истощен, сточные воды попадают в мяч, чтобы поплачивать мяч в клапане. Лепестки передачи выключены, а выхлоп остановлен.Внутри трубки небольшое количество газа будет естественным образом генерировать. Этот газ будет сосредоточен в верхней части трубки. В значительной степени сточные воды в клапане уменьшаются, а плавающий шарик падает воду.Ци исключается из небольших отверстий.Если отключение электроэнергии и разряд воды в трубе насоса происходят в любое время, плавающий шарик плавно падает и открывает отверстие, чтобы привести поры, чтобы сделать большое количество пополнения газа, чтобы обеспечить безопасность трубопровода.
3. Технические параметры
1. Рабочее давление: 1,0 МПа
2, среда: прозрачная вода
3. Используйте температуру: нормальная температура
4. Корпус клапана: HT200
5. Плавающие шарики и живые лепестки: 304 нержавеющая сталь
6. Запечатывающий материал: резина Динья

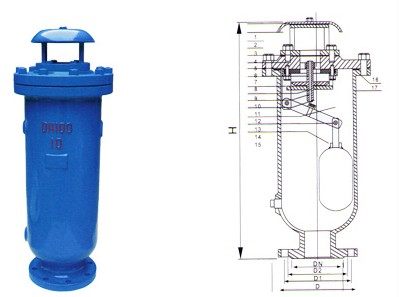

| Назван Digest DN (MM) | D | D1 | D2 | D3 | H | Z-Φd |
| 50 | 160 | 125 | 102 | 205 | 495 | 4-18 |
| 80 | 195 | 160 | 135 | 270 | 600 | 4-18 |
| 100 | 215 | 180 | 158 | 285 | 760 | 8-18 |
| 150 | 280 | 240 | 212 | 340 | 860 | 8-22 |
| 200 | 335 | 295 | 268 | 400 | 1010 | 8-22 |
| 250 | 390 | 350 | 319 | 465 | 1210 |
