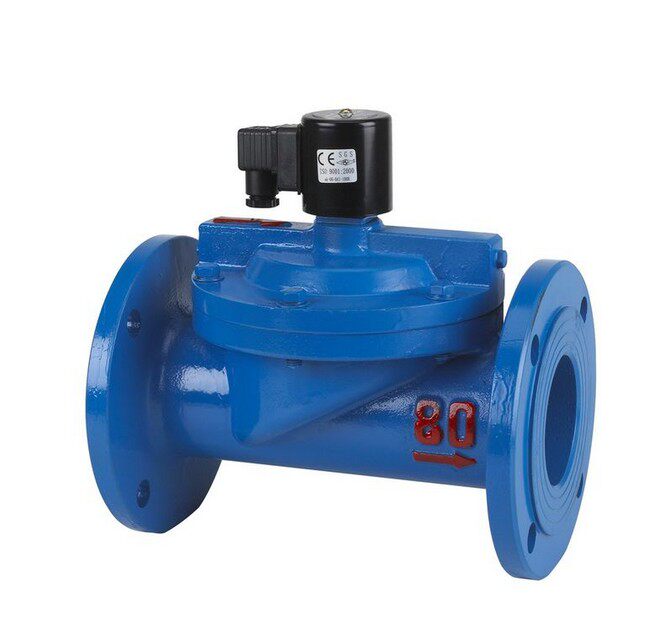

ZCS Water Solevenoid Flave Flane Solevenoid Calve DN40 50 65 80 100 125 150 200

Цена: 5 706-131 229руб.    (¥270)
Артикул: 43073228008

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:福工家居专营店
Адрес:Цзянсу
Рейтинг:
Всего отзывов:0
Положительных:0
Выберите вариацию / цвет
  • DN65 2,5 дюйма
  • DN300 12 дюймов
  • DN150 6 -INCH
  • DN200 8 дюймов
  • DN25 1 дюйм
  • DN125 5 дюймов
  • DN80 3 дюйма
  • DN40 1,5 дюйма
  • DN100 4 дюймов
  • DN50 2 дюйма
  • DN32 1,2 дюйма
  • DN250 10 -INCH
Добавить в корзину
Другие товары этого продавца
¥13.8292руб.
¥192040 186руб.
¥27.5582руб.
¥98020 590руб.
  • Информация о товаре
  • Фотографии
Цвет: DN300 12 дюймов, DN250 10 -INCH, DN200 8 дюймов, DN150 6 -INCH, DN125 5 дюймов, DN100 4 дюймов, DN80 3 дюйма, DN65 2,5 дюйма, DN50 2 дюйма, DN40 1,5 дюйма, DN32 1,2 дюйма, DN25 1 дюйм

Водяной электромагнитный клапан использует

Этот клапан подходит для использования воды или жидкости в качестве рабочей среды и может автоматически или дистанционно управлять открытием и закрытием трубопроводов воды, масла, жидкости и других рабочих сред.Поскольку в этом клапане используется резиновое уплотнение, чистота рабочей среды значительно снижается, он обладает характеристиками быстрого открытия и закрытия и высокой надежностью.

Код защиты шаблонов 0528

Особенности водяного электромагнитного клапана

Он имеет простую конструкцию, небольшой размер, хорошую герметичность и простоту обслуживания.

Структурный принцип водяного электромагнитного клапана

Данный клапан представляет собой электромагнитный клапан с пилотным управлением диафрагменного типа диаметром от 15 до 100 на два открытия и электромагнитный клапан с пилотным управлением диаметром от 125 до 300 на три открытия.Его конструкция в основном состоит из вспомогательного клапана и главного клапана.
В зависимости от различных состояний переключения при отключении питания его можно разделить на нормально закрытые электромагнитные клапаны и нормально открытые электромагнитные клапаны.Нормально закрытый электромагнитный клапан, в нормальном положении подвижный железный сердечник герметизирует порт вспомогательного клапана, давление в полости клапана уравновешивается, а порт вспомогательного клапана и основного клапана закрыты. Когда на катушку подается напряжение, генерируется электромагнитная сила, которая всасывает подвижный железный сердечник, и вспомогательный клапан открывается.Среда в полости главного клапана вытекает из самонаправляющего клапана, вызывая разницу давлений между верхней и нижней сторонами чашки главного клапана. Мембрана или чашка клапана быстро поднимаются, главный порт клапана открывается, и клапан находится в проходном состоянии.
Когда катушка отключается, магнитное поле исчезает, подвижный железный сердечник возвращается в исходное состояние, а вспомогательный порт закрывается. Давление во вспомогательном клапане и чашке основного клапана повышается, чашка основного клапана прижимается к седлу клапана, и клапан снова закрывается.
Для нормально открытого электромагнитного клапана, когда на катушку подается напряжение, генерируется магнитная сила, и якорь движется вниз под действием магнитной силы, толкая чашку вспомогательного клапана вниз, и вспомогательный клапан закрывается. Когда разница давлений между верхней и нижней частями чашки основного клапана становится одинаковой, чашка основного клапана под действием собственного веса прижимается к уплотнительной поверхности, и клапан закрывается.При выключении катушки магнитная сила равна нулю, якорь и чашка вспомогательного клапана под действием пружины поднимаются, вспомогательный клапан открывается, среда в чашке основного клапана утекает через вспомогательный клапан, и давление падает. Когда давление падает до определенного значения, чашка основного клапана поднимается вверх за счет разницы верхнего и нижнего давления, главный клапан открывается, и клапан открывается.

Технические параметры водяного электромагнитного клапана

Работасерединавода, вязкость≤4°Масло E и другие неагрессивные жидкости
Средняя температура℃≤60
Номинальное давление (МПа)1.0
Разница рабочего давления (МПа)0,05～1,00,1～1,00,15～1,0
НапряжениеДругие характеристики AC220V можно заказать специально.
Номинальный коэффициент расхода (кВ)Согласно правилам JB/T352-94.
Объем утечки (мл/мин)Согласно правилам JB/T352-94-F
Номинальный диаметр (мм)1520253240506580100125150200250300350
Энергопотребление36VA50VA
ВзрывобезопасныйдⅡBT4
Номер сертификата взрывозащитыCE991010
Розеточная проводкаВнутренняя резьба М20×1.5
Температура окружающей среды-40-+60℃

Установочные размеры водяного электромагнитного клапана

Номинальный диаметр ДуСоединение с внутренней резьбой Фланцевое соединение
Размеры Внутренний поток Размеры Размер фланца
H L G H L D D1 D2 n-d b f
15 112 80 1/2
20 119 80 3/4
25 130 90 1 130 160 115 85 65 φ4-14 163
32 137 140 11/4 137 180 140 100 76 φ4-18 183
40 152 156 11/2 152 200 150 110 84 φ4-18 183
50 164 180 2 164 230 165 125 99 φ4-18 203
65 222 290 185 145 118 φ4-18 203
80 253 310 200 160 132 φ8-18 223
100 260 350 220 180 156 φ8-18 243
125 315 400 250 210 184 φ8-18 263
150 350 480 285 240 211 φ8-22 263
200 390 600 340 295 266 φ8-22 263
250 430 730 395 350 319 φ12-22 283
300 480 850 445 400 370 φ12-22 284
350 605 980 505 460 429 φ16-23 304
