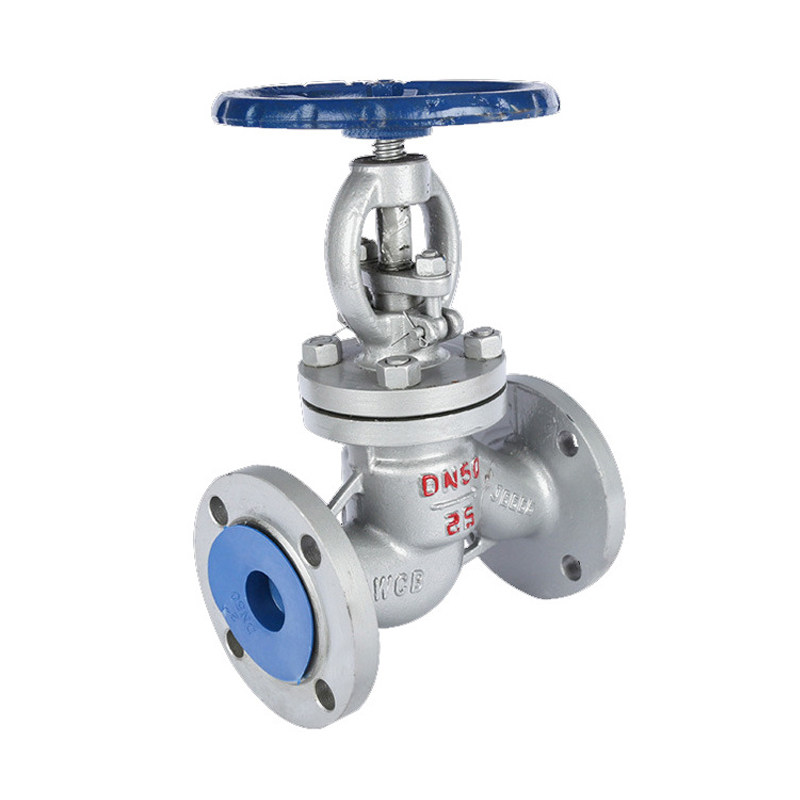

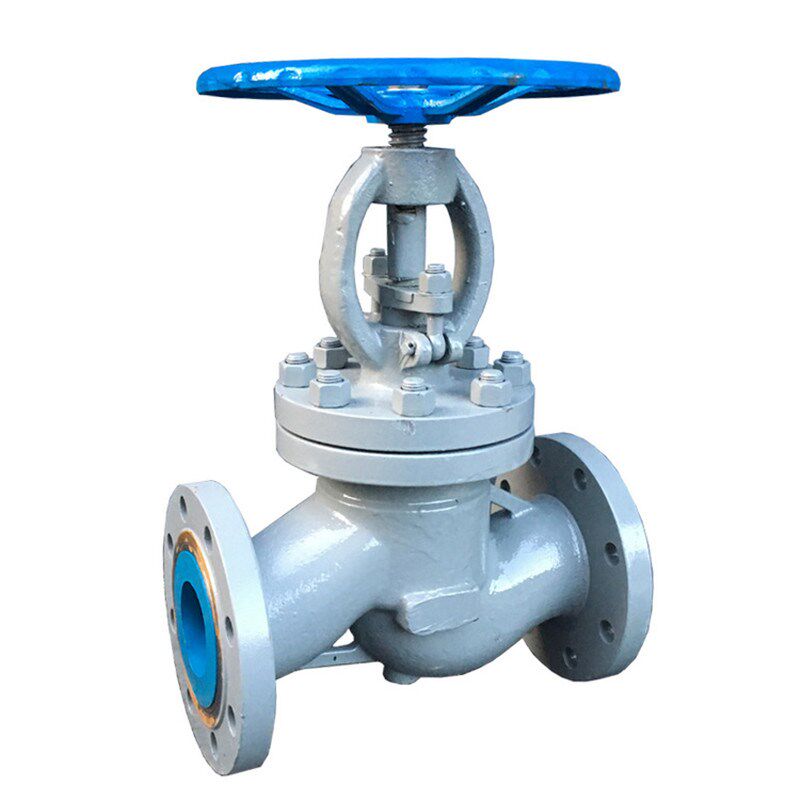

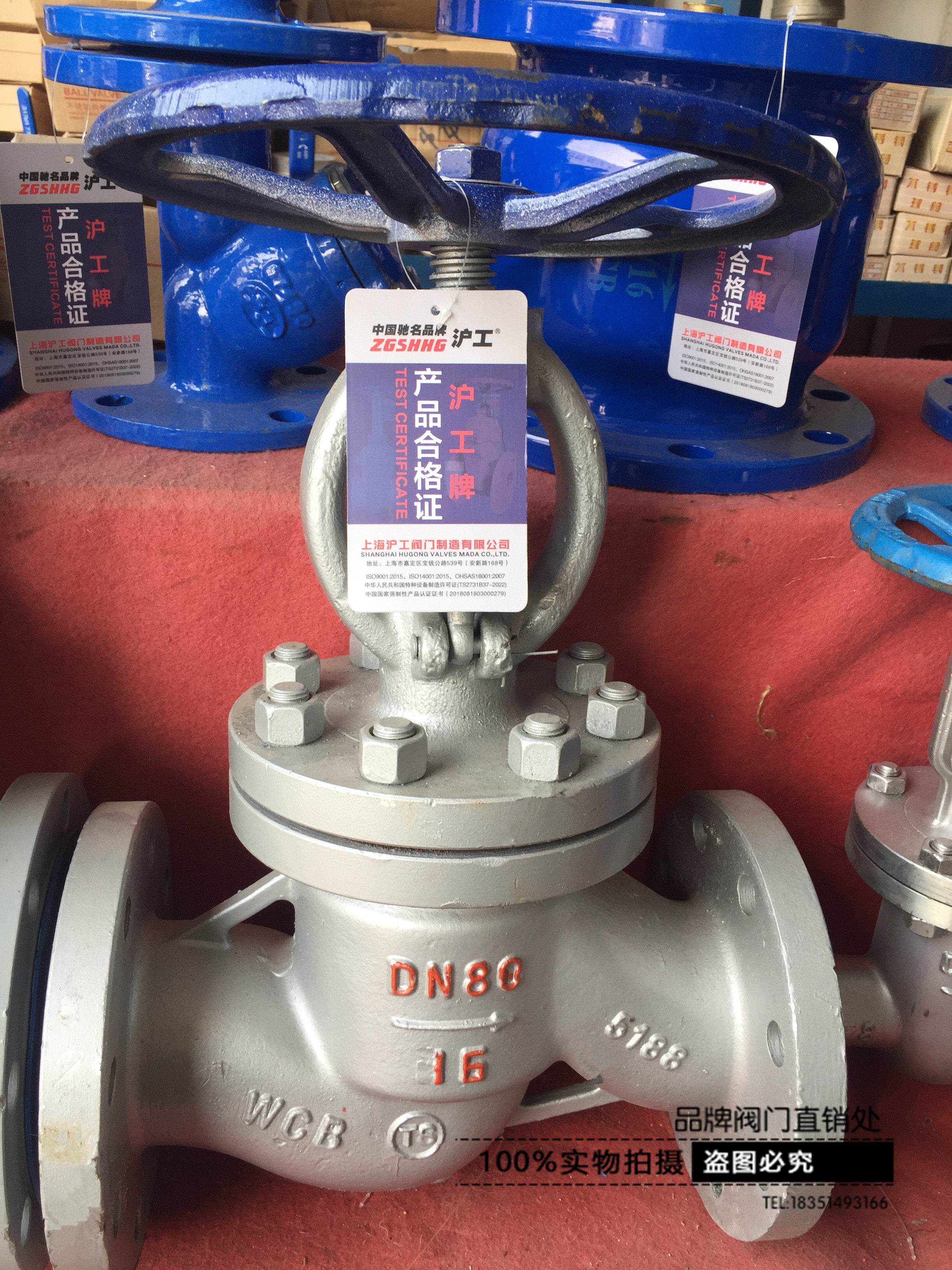

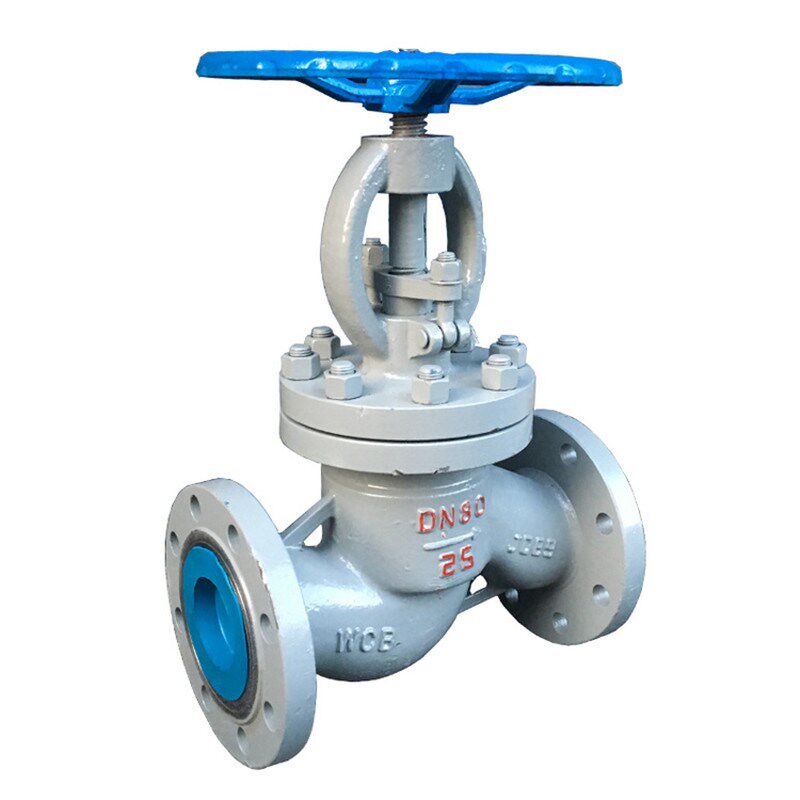

Шанхай Шанхай Гонсианский клапан J41H-16C углеродистой стальной литье стальной стальной паровой клапан перехвата DN25 50 65 100 150
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- Шанхайский промышленный (кованый сталь -материал 25C) DN15
- Шанхайский промышленный (литой сталь 16C) DN200
- Шанхайский промышленный (литой сталь 16C) DN150
- Шанхайский промышленный (литой сталь 16C) DN125
- Шанхайский промышленный (литовая сталь 16C) DN100
- Шанхайский промышленный (литой сталь 25c) DN300
- Шанхайский промышленный (листовая сталь материал 16C/25C) DN80
- Шанхайский промышленный (листовой сталь 25c) DN250
- Шанхайский промышленный (листовая сталь материал 16C/25C) DN65
- Шанхайский промышленный (листовой сталь 25c) DN200
- Шанхайский промышленный (листовой сталь 25c) DN150
- Шанхайский промышленный (литая сталь материал 16C/25C) DN50
- Шанхайский промышленный (литая сталь материал 16C/25C) DN40
- Шанхайский промышленный (листовой сталь 25c) DN125
- Шанхайский промышленный (литой сталь материал 16C/25C) DN32
- Шанхайский промышленный (листовой сталь 25C) DN100
- Шанхайский промышленный (кованый сталь -материал 25C) DN25
- Шанхайский промышленный (литой сталь 16C) DN300
- Шанхайский промышленный (кованый сталь -материал 25C) DN20
- Шанхайский промышленный (литой сталь 16C) DN250
| Цвет: | Шанхайский промышленный (кованый сталь -материал 25C) DN15, Шанхайский промышленный (кованый сталь -материал 25C) DN20, Шанхайский промышленный (кованый сталь -материал 25C) DN25, Шанхайский промышленный (литой сталь материал 16C/25C) DN32, Шанхайский промышленный (литая сталь материал 16C/25C) DN40, Шанхайский промышленный (литая сталь материал 16C/25C) DN50, Шанхайский промышленный (листовая сталь материал 16C/25C) DN65, Шанхайский промышленный (листовая сталь материал 16C/25C) DN80, Шанхайский промышленный (литовая сталь 16C) DN100, Шанхайский промышленный (литой сталь 16C) DN125, Шанхайский промышленный (литой сталь 16C) DN150, Шанхайский промышленный (литой сталь 16C) DN200, Шанхайский промышленный (литой сталь 16C) DN250, Шанхайский промышленный (литой сталь 16C) DN300, Шанхайский промышленный (листовой сталь 25C) DN100, Шанхайский промышленный (листовой сталь 25c) DN125, Шанхайский промышленный (листовой сталь 25c) DN150, Шанхайский промышленный (листовой сталь 25c) DN200, Шанхайский промышленный (листовой сталь 25c) DN250, Шанхайский промышленный (литой сталь 25c) DN300 |
【Использование продукта】
J41H, J41Y, J41W. Открывающие и закрывающие части национального стандартного отключенного клапана представляют собой цилиндрические диски клапанов с плоской или конической поверхностью герметизации, а диск клапана линейно перемещается вдоль центральной линии жидкости. Национальный стандартный отключенный клапан подходит только для полного открытия и полного закрытия и обычно не используется для регулировки скорости потока. Корректировка и дросселя допускаются во время настройки.

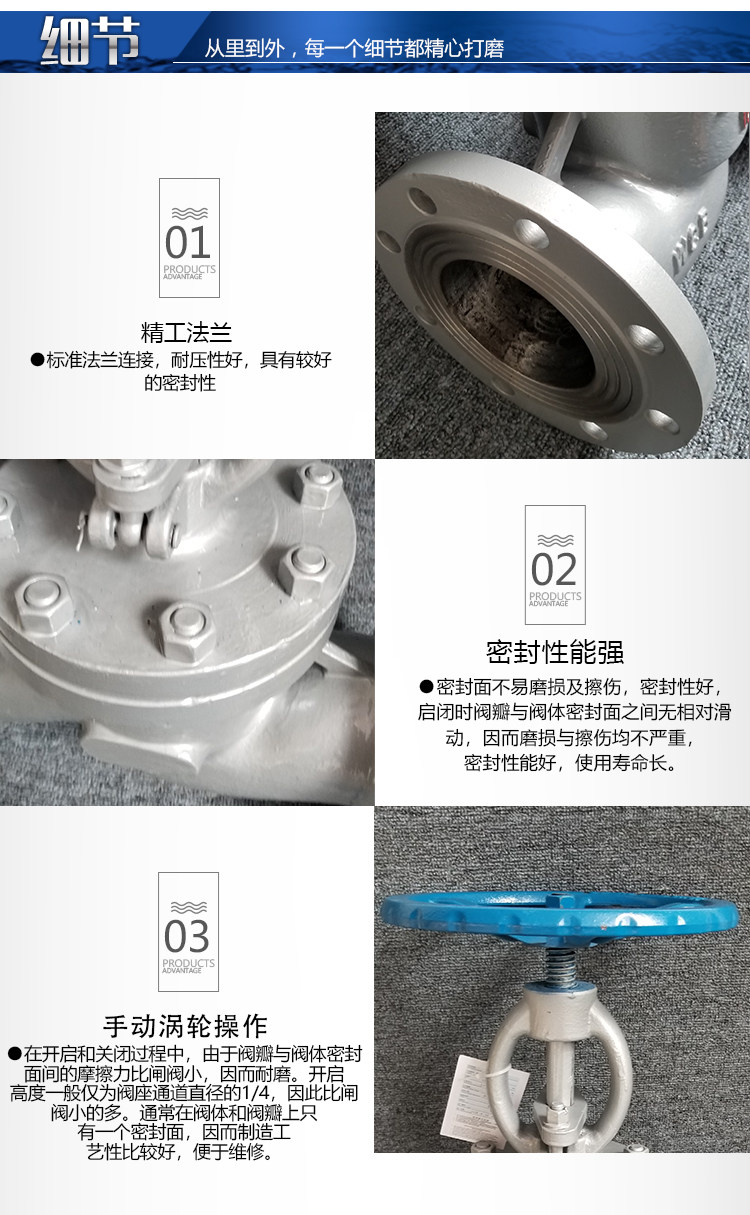

【Функции】
1. Простая структура, более удобное производство и техническое обслуживание
2. Небольшой рабочий ход, короткое время
3. Хорошее уплотнение, небольшое трение между герметичной поверхностью и долгий срок службы
【Стандарт исполнения】
Спецификации дизайна: GB/T 12235
Длина структуры: GB/T 12221
Пластичное соединение: JB/T 79
Тест и тест: JB/T 9002
Логотип продукта: GB/T 12220
Спецификация предложения: JB/T 7928

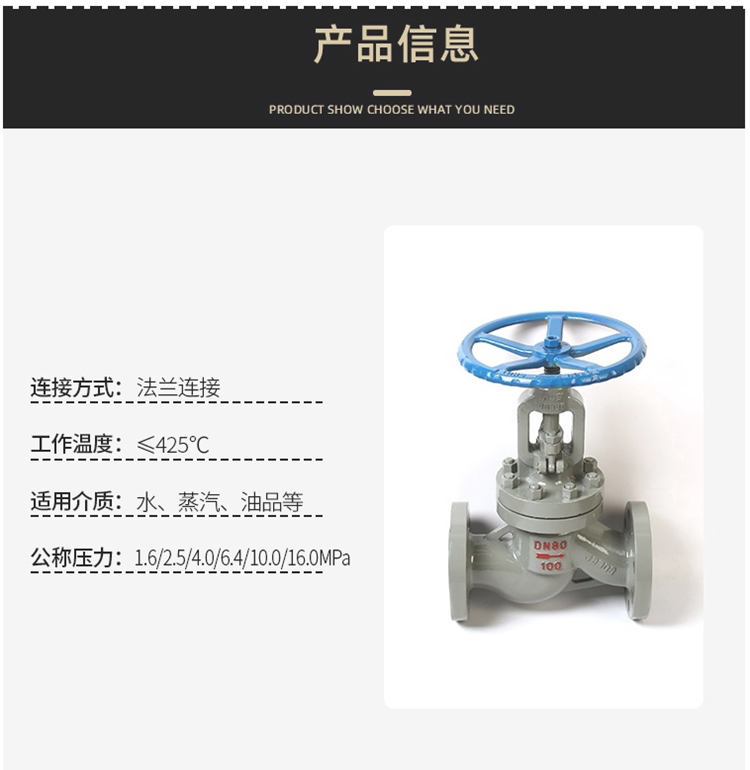

【Параметры производительности】
Модель | J41H-16C ~ 160C | J41Y-16C ~ 160C | J41W-16p ～ 160p | |
| Рабочее давление (MPA) | 1.6 ～ 16.0 | |||
| Применимая температура (℃) | ≤425 | ≤150 | ||

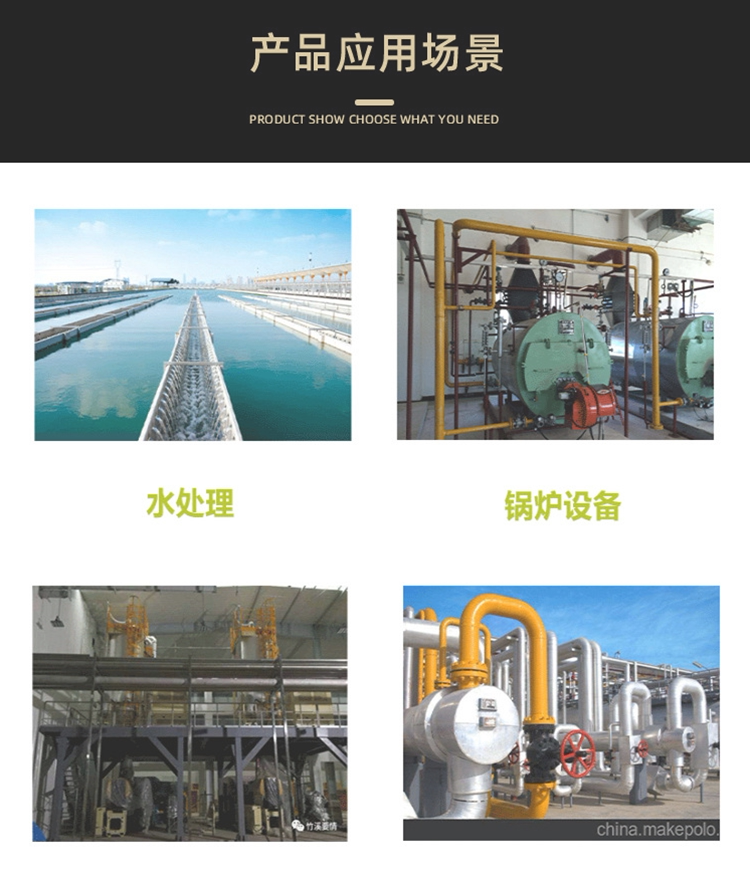

| Применимая среда | Вода, пара, масло | Слабая коррозионная среда | ||
| Материал | Корпус клапана, крышка клапана | Углеродистая сталь | Хромовая никелевая титановая нержавеющая сталь | |
| Стебель | Хромий нержавеющая сталь | Хромовая никелевая титановая нержавеющая сталь | ||
| Герметичная поверхность | Свальный сплав с кучами | Сваловая сварка | Материал тела | |
| наполнитель | Графит асбестоя, гибкий графит, политетрафторэтилен | |||

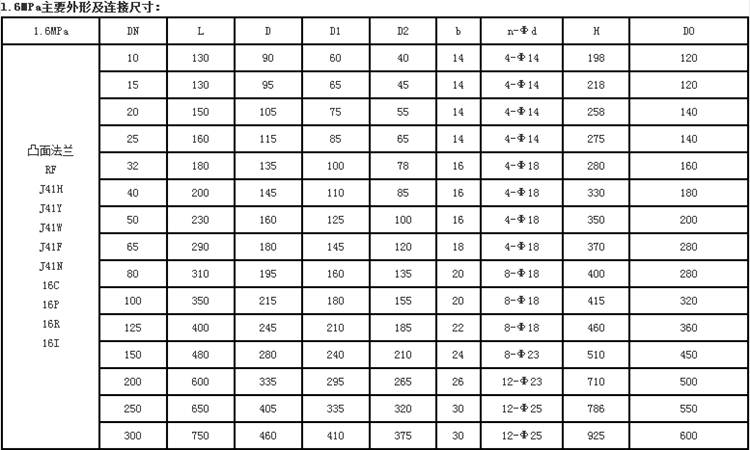

Основная форма и размер соединения
| 2.5MPa | DN | L | D | D1 | D2 | b | n-Φd | H | D0 |
| | 10 | 130 | 90 | 60 | 40 | 16 | 4-Φ14 | 198 | 120 |
| 15 | 130 | 95 | 65 | 45 | 16 | 4-Φ14 | 218 | 120 | |
| 20 | 150 | 105 | 75 | 55 | 16 | 4-Φ14 | 258 | 140 | |
| 25 | 160 | 115 | 85 | 65 | 16 | 4-Φ14 | 275 | 140 | |
| 32 | 180 | 135 | 100 | 78 | 18 | 4-Φ18 | 280 | 160 | |
| 40 | 200 | 145 | 110 | 85 | 18 | 4-Φ18 | 330 | 180 | |
| 50 | 230 | 160 | 125 | 100 | 20 | 4-Φ18 | 350 | 200 | |
| 65 | 290 | 180 | 145 | 125 | 22 | 8-Φ18 | 400 | 280 | |
| 80 | 310 | 195 | 160 | 135 | 22 | 8-Φ18 | 355 | 280 | |
| 100 | 350 | 230 | 190 | 160 | 24 | 8-Φ23 | 415 | 320 | |
| 125 | 400 | 270 | 220 | 188 | 28 | 8-Φ25 | 460 | 360 | |
| 150 | 480 | 300 | 250 | 218 | 30 | 8-Φ25 | 510 | 450 | |
| 200 | 600 | 360 | 310 | 278 | 34 | 12-Φ25 | 710 | 500 | |
| 250 | 622 | 425 | 370 | 332 | 36 | 12-Φ30 | 786 | 550 | |
| 300 | 698 | 485 | 430 | 390 | 40 | 16-Φ30 | 925 | 600 |
