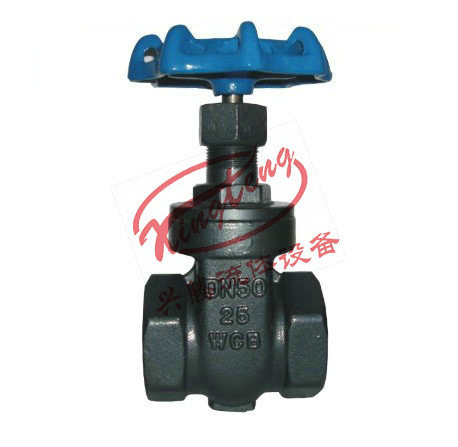

Углеродистая сталь Внутренняя резьба Скрытый стержень клапан затвора Z15H-16C углеродные стали клапан Z11H-16C шелковой рот листовой сталь.
![](https://gd1.alicdn.com/imgextra/i2/1111266475/TB2VUaNnVXXXXbWXpXXXXXXXXXX_!!1111266475.jpg)
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
![рейтинг: 0](/tpl/main/images/tscore/0.gif)
- DN65 2 дюйма и половина
- DN80 3 дюйма
- DN25 1 дюйм
- DN15 4 баллов
- DN40 1 с половиной
- DN50 2 дюйма
- DN100 4 дюймов
- DN20 6 баллов
- DN32 1-1/4
- Информация о товаре
- Фотографии
Цвет: | DN15 4 баллов, DN20 6 баллов, DN25 1 дюйм, DN32 1-1/4, DN40 1 с половиной, DN50 2 дюйма, DN65 2 дюйма и половина, DN80 3 дюйма, DN100 4 дюймов |
1. Название продукта: углеродистое ручное колесо Внутреннее шелковое входное впускное отверстие темно -стержневого клапана;
2. Структурная форма: односторонний спрятанный стержень -тип.
3. Модель: Z15H-16C;
4. Материал: углеродная сталь;
5. Номинальное давление: 16p 1,6 МПа 16 кг давление;
6. Метод соединения: внутренний поток;
7. Тип потока: BSP BSPT NPT;
8. Метод драйвера: драйвер из маховика;
9. Технические характеристики: DN8--1/4",DN10--3/8",DN15--1/2",DN20--3/4",DN25--1",DN32--1-1/4",DN40--1-1/2",DN50--2",DN65--2-1/2",DN80--3",DN100--4"Предметы
10. Диапазон температуры: -20 ℃ -220 ℃;
11. Применимая среда: вода, нефть, газ, органическая жидкость, кислая щелочная жидкость и другие коррозионные жидкости и т. Д.;
11. Область применения: Химическое Нефть Природное газ Архитектура Steel защита окружающей среды Обработка воды Распочисленные изделия Растворители и некоторые области и т. Д.;

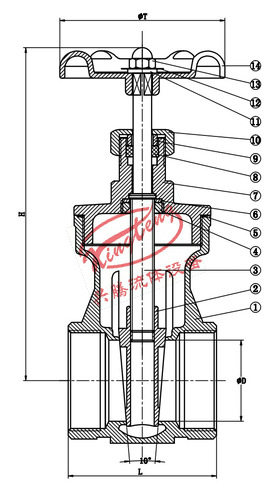

1. Краткое описание структуры продукта
2. Параметры спецификации продукта (только для справки):
Путь к | Дюйм | L | Дар | H | T |
8 | 1/4" | 55 | 14 | 103 | 70 |
10 | 3/8" | 55 | 14 | 103 | 70 |
15 | 1/2" | 55 | 14 | 103 | 70 |
20 | 3/4" | 57.5 | 19 | 114 | 70 |
25 | 1" | 65 | 24 | 118 | 76 |
32 | 1-1/4" | 73 | 32 | 150 | 76 |
40 | 1-1/2" | 75.5 | 38.5 | 170 | 100 |
50 | 2" | 88 | 48.5 | 200 | 100 |
65 | 2-1/2" | 118.5 | 64 | 195 | 142 |
80 | 3" | 120 | 78 | | |
100 | 4" | 130 | 98 | | |
В -третьих, название деталей и материал:
Серийный номер | Наименование | Материал | количество |
1 | Корпус клапана | CF8/CF8M | 1 |
2 | ворота | CF8/CF8M | 1 |
3 | Шток клапана | 304/316 | 1 |
4 | Стебель | 304 | 1 |
5 | Уплотнительное кольцо | PTFE | 1 |
6 | Прокладка | 304 | 1 |
7 | кепка | CF8/CF8M | 1 |
8 | Запечатывание | PTFE | 1 |
9 | Запечатывание | CF8/CF8M | 1 |
10 | Винт | 304 | 1 |
11 | Ручная колесная площадка | 304 | 1 |
12 | Табличка с фиксацией | Алюминиевый сплав | 1 |
13 | Гайка ручного колеса | 304 | 1 |
14 | Ручное колесо | Алюминиевый сплав | 1 |
Требование навыков:
- Образец выборки перед фабрикой для проверки качества внешнего вида и качества сборки;
- Этот клапан должен провести тест на оболочку и тест на герметизацию перед тем, как покинуть фабрику; его результаты должны соответствовать правилам GB/T13927-92;
- Номинальное давление составляет 1,6 млн. МПа, номинальный диаметр является вышеуказанными спецификациями;
- Применимая среда: вода, нефть, газ и другие коррозионные жидкости.
Преимущества внутреннего клапана затвора резьбы:
- Простая структура, более удобное производство и техническое обслуживание;
- Маршрут работы невелик, время открытия короткое;
- Хорошее герметизация, небольшое трение между крышкой и долгой жизнью;
Недостатки внутреннего клапана затвора резьбы:
- Требуется много времени, чтобы открыть и закрыть;
- Он не подходит для среды с большими частицами, большой вязкостью и обжарением;
- Плохая производительность корректировки;
Строительные и установки точек:
- Расположение установки, высота, импорт и направление экспорта должны соответствовать требованиям проектирования, а соединение должно быть твердым и плотным.
- Все виды ручных клапанов, установленных на теплоизоляционной трубе, не разрешают спускаться.
- Внешняя проверка должна быть выполнена перед установкой. Перевертка клапана должна соответствовать положениям нынешнего национального стандарта «Знак общего клапана» GB 12220.Для клапана, который превышает 1,0 МПа, и эффект резки на основной трубе, интенсивность и строгие тесты производительности должны быть выполнены перед установкой, а задняя часть используется для точного.Во время теста на интенсивность давление испытаний в 1,5 раза превышает номинальное давление, а продолжительность составляет не менее 5 минут. Оболочка клапана и наполнители должны быть квалифицированы без утечки.Во время строгих испытаний давление испытаний в 1,1 раза превышает номинальное давление; испытательное давление должно соответствовать требованиям стандарта GB 50243 при проверке теста, а лепестки клапана не протекают без утечки.
