AC220V
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- VQ2030 AC220V DN25
- VQ2030 AC220V DN15
- VQ2030 AC220V DN20
| Цвет: | VQ2030 AC220V DN25, VQ2030 AC220V DN20, VQ2030 AC220V DN15 |

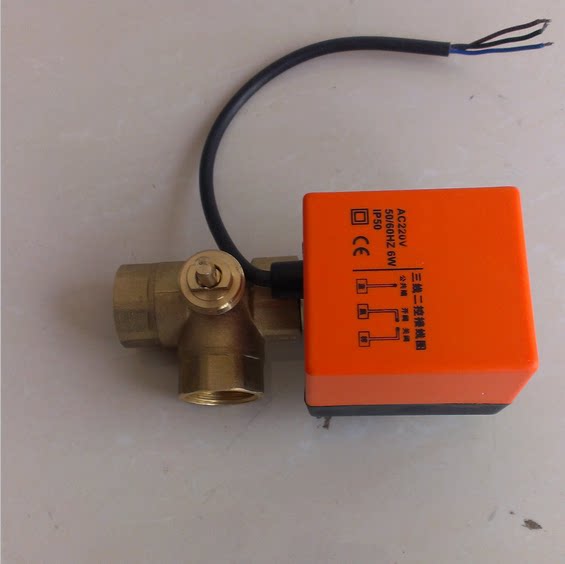

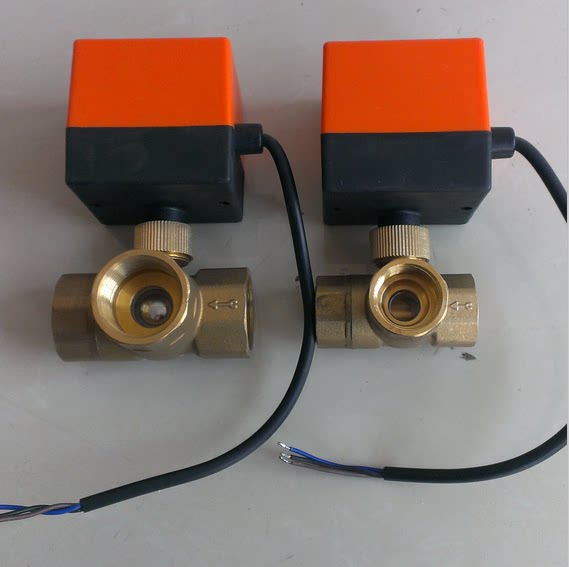

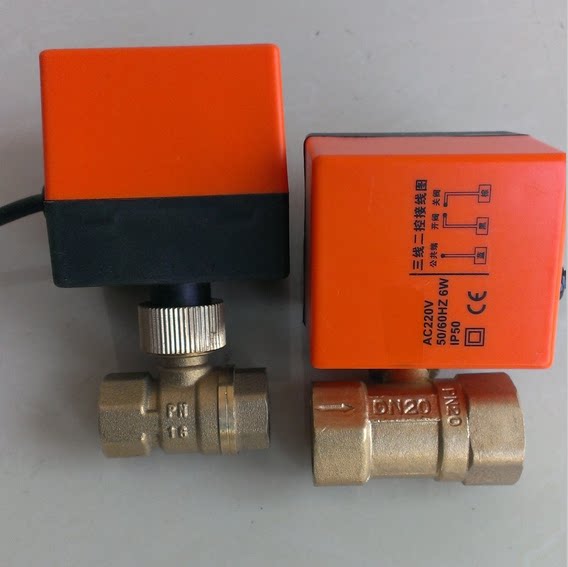

Внутренний контактный переключатель ветряной турбинной трубы Электрический шаровой клапан не подключен после завершения процесса открытия и закрытия клапана, поэтому он имеет длительный срок службы, экономия энергии и особенно безопасно.Корпус клапана отделен от водителя и может быть быстро разобрать.Структура корпуса клапана уникальна, трафик большой, трафик не блокирует остаток, а разность давления большая; 3/4 "," и 1 "три типа корпусов клапанов. Он используется в центральной воздушной кондиционировании ветровой пластины, холодной воде/горячей воде солнечной системы и прерывании других систем жидкости.
[[[[[[[[[[[[[[[[Выбор электрических клапанов вентиляционного диска.Полем
Вентилятор -дисковый электрический клапан обычно делится на два типа: нормальное закрытое и нормальное отверстие. Там будет два типа небольших калибровки: две линейные и три линии системы.
[[[[[[[[[[[[[[[[Принцип работы】
Электрический клапан трубки ветряной турбины представляет собой соленоидный клапан, который предназначен для использования магнитного поля, генерируемого электромагнитной катушкой для вытягивания ядра клапана, тем самым изменяя разборку корпуса клапана.
【Технический индекс】
Напряжение вождения: 220vac (или 12 В, 24 В, 110 В) Потребляемая мощность: 5VA (только в процессе открытия и закрытия клапана)
Давление тела клапана: 1,6 МПа Разрешить разницу в давлении: 0,6 МПа
Применимая среда: холодная вода, горячая вода Время начала: 30 секундПрименимая средняя температура: 1-120 ℃ Применимая температура окружающей среды: 0-65 ℃
Метод подключения: коническая внутренняя трубка текст улитки Материал корпуса клапана: кованая латунь, шарики клапанов - это драйверы из нержавеющей стали Цвет: оранжевый (стандартный), синий, черный Калибр тела клапана: DN15, DN20, DN25, DN32, две/три ссылки
【Структурные особенности】
1. Body Bass Borging, стержень из нержавеющей стали и пружина, небольшой объем, коррозионная стойкость.
2. Оптимизация структуры ядра клапана, без снижения значения KV, разность давления большая.

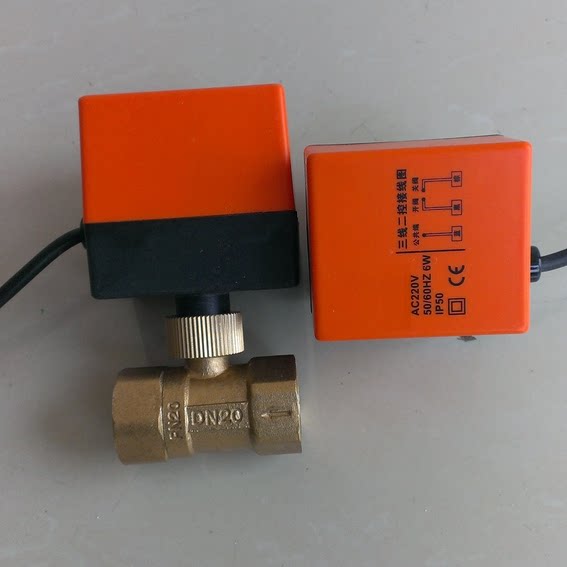

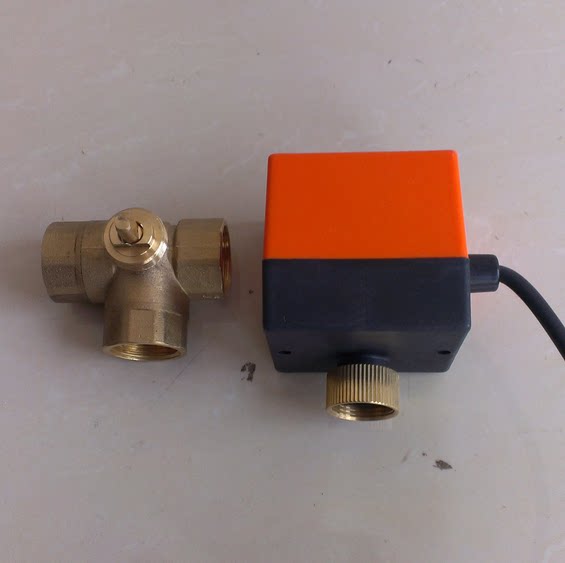

3. Водитель отделен от корпуса клапана и может быстро разобрать.
4. У водителя есть ручный операционный полюс, который может сделать системную отладку и обслуживание.

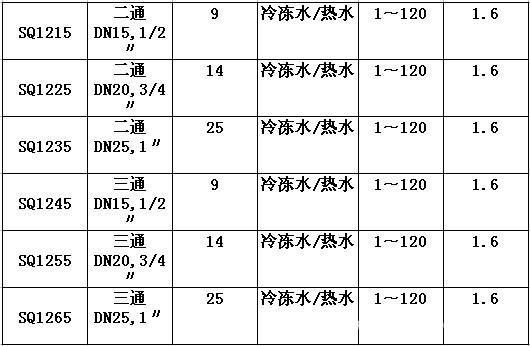

[Модель управления таблицей и размером]

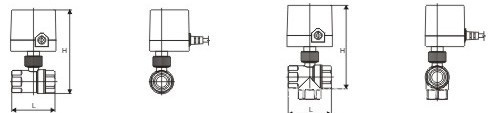

[Структура, размер и диаграмма установки]

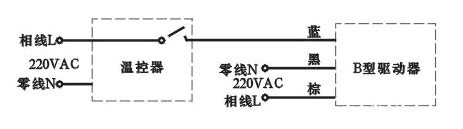

Диаграмма направления установки драйвера, принципы проводки и связанных линий]
【Установка и отладка】
1. Перед установкой необходимо внимательно прочитать это руководство, чтобы отключить соответствующий источник питания и быть установленным профессиональным и техническим персоналом.
2. Направление потока воды должно быть таким же, как направление стрелки на корпусе клапана.
3. Корпус клапана должен быть расположен над водопроводным диском, чтобы убедиться, что он попадает в водяной диск при капеле.
4. Корпус клапана и драйвер должны быть установлены в вертикальном направлении±В пределах диапазона 60 ° C для разборки следует использовать не менее 30 мм пространства. С окружающими трубами,
оборудование Здание должно поддерживать достаточное количество эксплуатационного пространства, и в то же время оно должно быть установлено, где обслуживающий персонал может затрагиваться через отверстия для обслуживания.
5. Электрические клапаны двух или двух или более не могут быть подключены параллельно.
6. Установлен корпус клапана, и драйвер установлен после нажатия трубопровода.
7. Если водитель установлен на корпусе клапана, то водитель не должен применяться во время установки и ввода в эксплуатацию, в противном случае он повредит водителю.
8. Водитель не может быть заверен в изоляционные материалы, в противном случае он повлияет на его рассеяние тепла.
9. Водитель должен пройти не менее 1,5mm2Проводы проводов надежны, а другие линии должны соответствовать соответствующим стандартам электриков.
10. После завершения установки и проверить ее правильно, включается питание. Необходимо наблюдать, как по крайней мере три полных операционных цикла водителя должны определить, что все компоненты положительны
Оказаться.
11. После прохождения отладки без воды проводится тестирование воды.Разница давления между системой должна строго контролироваться в пределах 0,15 МПа, чтобы обеспечить электроэнергию
Есть движущийся клапан на переключатель потока водыЭффективность.
[[[[[[[[[[[[[[[[Техническое обслуживание и техническое обслуживание]
1. Важное предупреждение: перед установкой, техническим обслуживанием и техническим обслуживанием мощность должна быть отключена, чтобы избежать устройства и травм.
2. Если клапан просочивается, он должен быть немедленно изолирован из системы и заменить всю сборку корпуса клапана.
3. Если водитель не работает, сборка водителя должна быть заменена. Если водитель работает, но не на месте, должна быть очищена поверхность шестерни с внутренним вентилятором водителя.
Затем нанесите смазочное масло.
