Опорос винту -винтового винта, точный шелковый ход с неподвижным сиденьем T -обработанным сиденьем AK20 AF20 AF20 AK25 AF25
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара

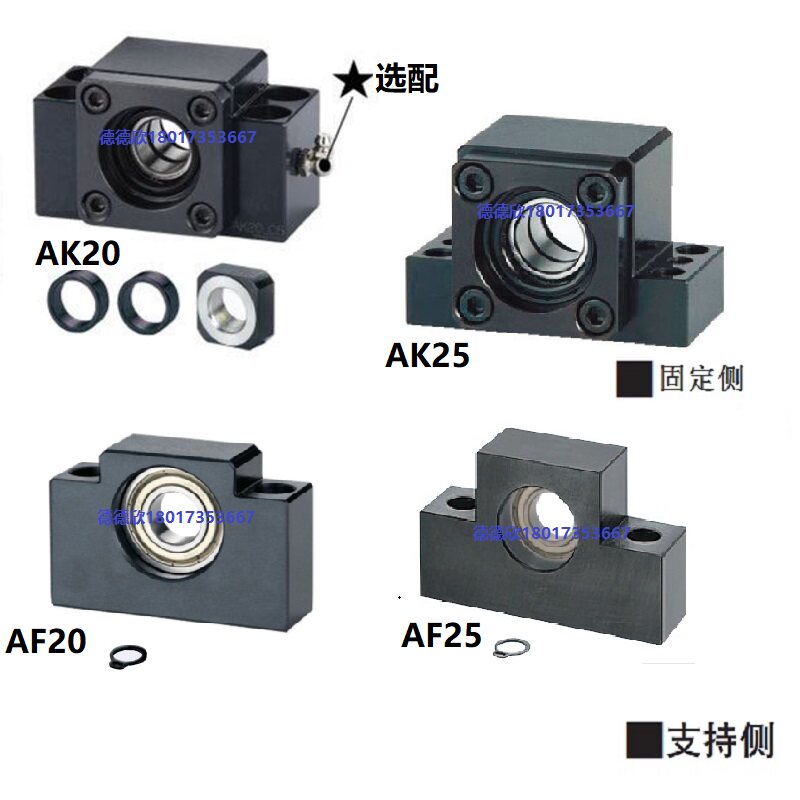

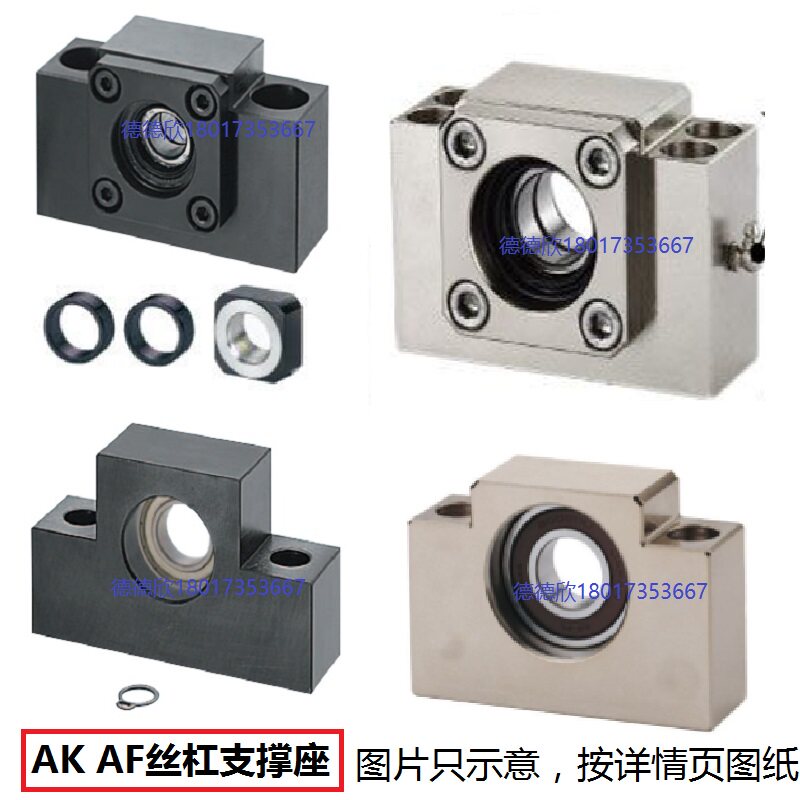

- AF20-C7 Сторона поддержки
- AF25-C7 Сторона поддержки
- Стоимость AK25-C7
- Больше нужно связаться
- AF20-C5 Уровень точности
- Уровень точности фиксированной стороны AK25-C5
- Уровень точности фиксированной стороны AK20-C5
- Стоимость AK20-C7
- AF25-C5 точная подтверждающая сторона
| Цвет: | Стоимость AK20-C7, Стоимость AK25-C7, AF20-C7 Сторона поддержки, AF25-C7 Сторона поддержки, Уровень точности фиксированной стороны AK20-C5, Уровень точности фиксированной стороны AK25-C5, AF20-C5 Уровень точности, AF25-C5 точная подтверждающая сторона, Больше нужно связаться |

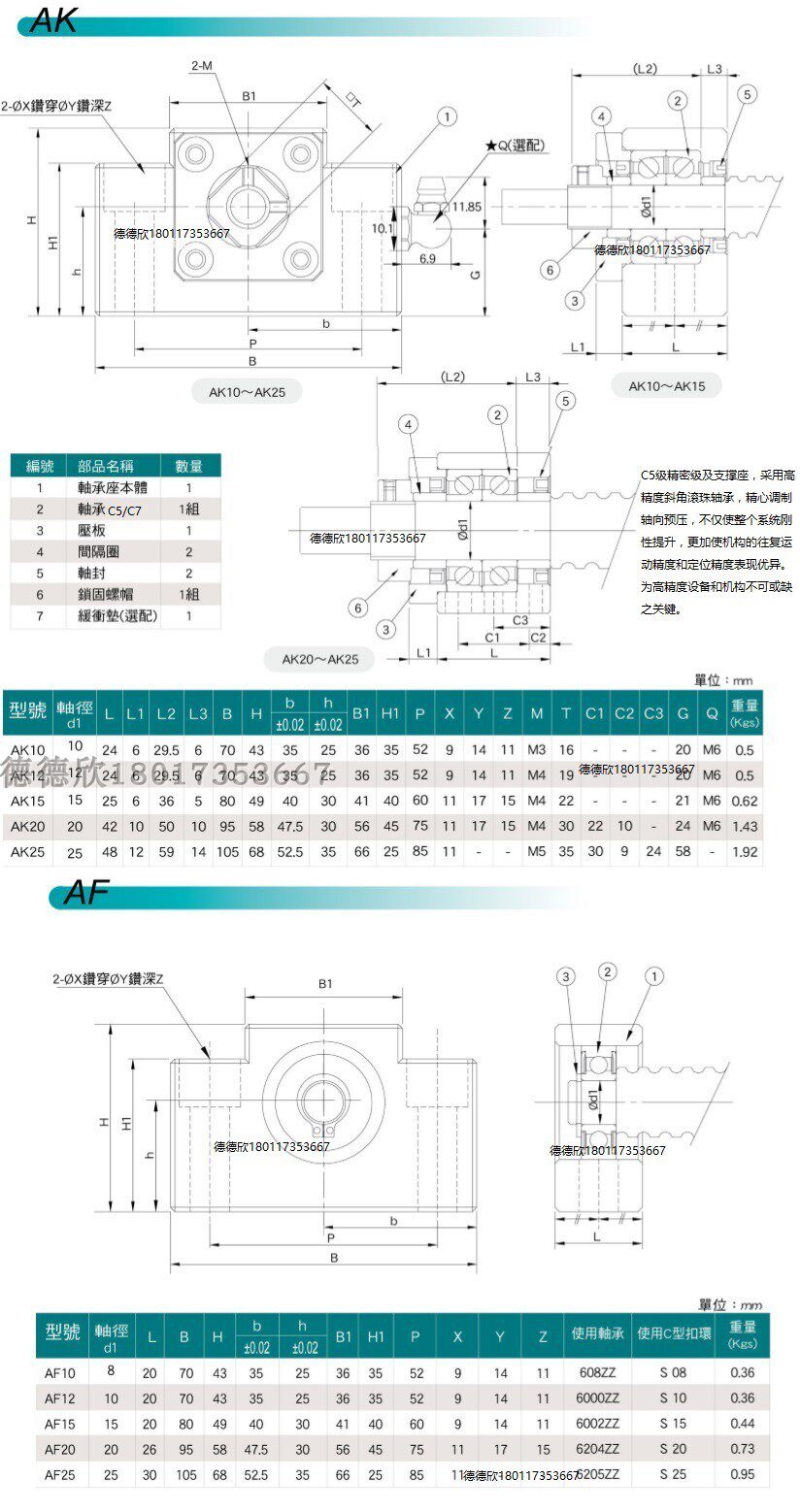

[固定側裝有經预压调整的JIS5（C-5）普通級或][JIS7（C-7）精密級軸承，可依据选用丝杆/螺杆等級(C3~C10)做符合经济的搭配。]
[当需要确保高精度的稳定传动及定位性能：固定側及传动侧都裝有经过预压调整的]P5(JIS5[)級角接触滾珠軸承(区别于]C7[级的深沟球轴承)。]
[重要部件轴承：角接触精密型]P5[级(]JIS5[)原装轴承预装嵌入。][根据进口轴承旋转精度标准测量方法，][确保轴承][：]
[1.内圈内径尺寸差范围]0- -1μm[，径向跳动]4μm[，轴向]7-8μm.
[2.外圈外径尺寸差范围]0- -4μm[，径向跳动]5~8μm[，轴向]8-10μm[，]
[3.附件轴环内径公差]0- +0.1[，外径正负]0.1.
[4.轴承中心孔中心距底面上下高度正负0.02，距侧面左右高度正负0.02]
[5.2个轴承附件轴调整环内径公差0- +0.1，外径正负0.1.]
[高精度穩定的回轉性能。]
[ ◎支撐側使用深溝槽滾珠軸承。]
[◎支撐座的內部軸承含有適量的鋰皂基潤滑脂，用特殊密封。所以這些型號能夠長期使用。]
[【與馬達的連接】]
[（1）.將馬達支座安裝到基座上。]
[ （2）.用聯軸器將馬達與滾珠螺桿連接起來。（注意安裝精度）]
[膜片型 联轴器详情 请点击：][https://item.taobao.com/item.htm?spm=a1z38n.10677092.0.0.11891debcTowvx]&id=538966663344
[滑块型 联轴器详情 请点击：][https://item.taobao.com/item.htm?spm=a1z38n.10677092.0.0.11891debcTowvx]&id=40363796205
[ （3）.請注意進行充分的試車運行]
[安裝程序]
[【安裝支撐座】]

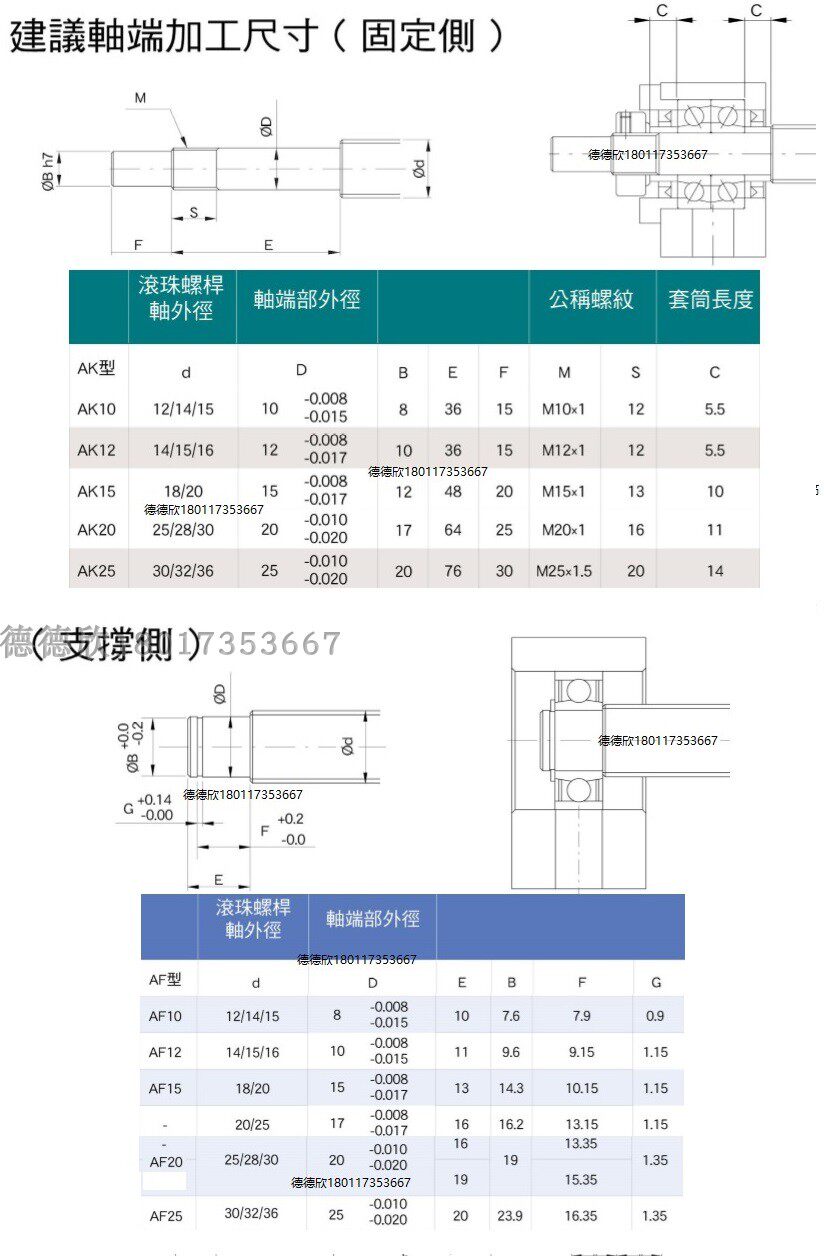

[ （1）將固定側安裝到螺桿上。]
[ （2）將固定側插入，擰緊鎖緊螺帽，用墊塊和內六角固定螺栓將其固定。]
[ （3）支撐側軸承用止動環固定到螺桿軸上，並裝入支撐側支撐座。]

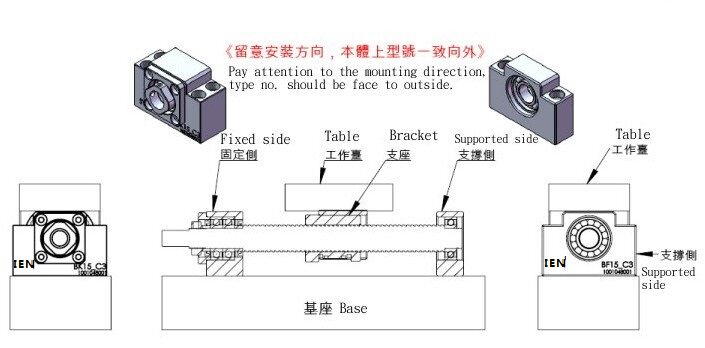

<[留意安裝方向，如下圖示]>
[注1：請勿將支撐單元拆解。]
[ 注2：螺桿軸插入支撐單元時，注意請不要將油密封墊片的凸緣弄翻。]
[ 注3：用內六角固定螺栓壓緊墊塊時，為防止鬆弛請將內六角固定螺栓塗上粘結劑後再擰緊。]
[ 另外在嚴酷的條件下使用時，還必須採取措施防止其他零部件的鬆弛。]
[【工作臺程基座上的安裝】]
[ （1）使用支座把滾珠螺桿螺帽安裝在工作臺時，將螺帽插入支座並暫時擰緊。]
[ （2）將固定側暫時擰緊到基座上。]
[ 這時，請將工作臺靠近固定側支撐單元並對準軸中心，調整工作臺使基能平滑移動。]
[ ◎以固定側為基準時，請調整滾珠螺桿螺帽與工作臺或支座內之間保持一定間隙。]
[ ◎以工作臺為基準時，用薄墊片調整(角型支撐單元用)、或將螺帽外表面與安裝部內面之間]
[ 留一定間隙(圓型支撐座用)進行調整。]
[ （3）將工作臺靠近固定側支撐單元，並對準軸中心，使工作臺往返數次，一直調整到螺帽整個行]
[ 程都能平滑運動，並暫時將支撐座擰緊在基座上。]
&[nbsp;【確認精度及完全擰緊支撐單元】]
[◎用千分錶一邊測試滾珠螺桿軸端的擺動及軸向間隙，一邊按順序完全擰緊滾珠螺桿的螺帽、]
[ 螺帽支座、固定側、支撐側。]

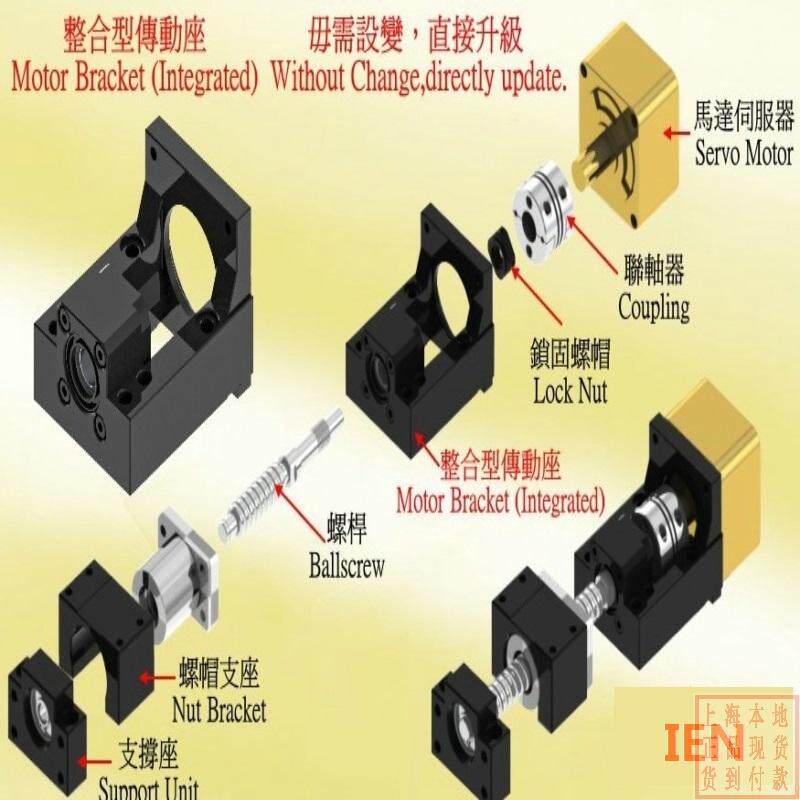

[【與馬達的連接】]
[（1）.將馬達支座安裝到基座上。]
[ （2）.用聯軸器將馬達與滾珠螺桿連接起來。（注意安裝精度）]
[ （3）.請注意進行充分的試車運]
[电机支座(传动座)配用伺服电机型号直接咨询]
