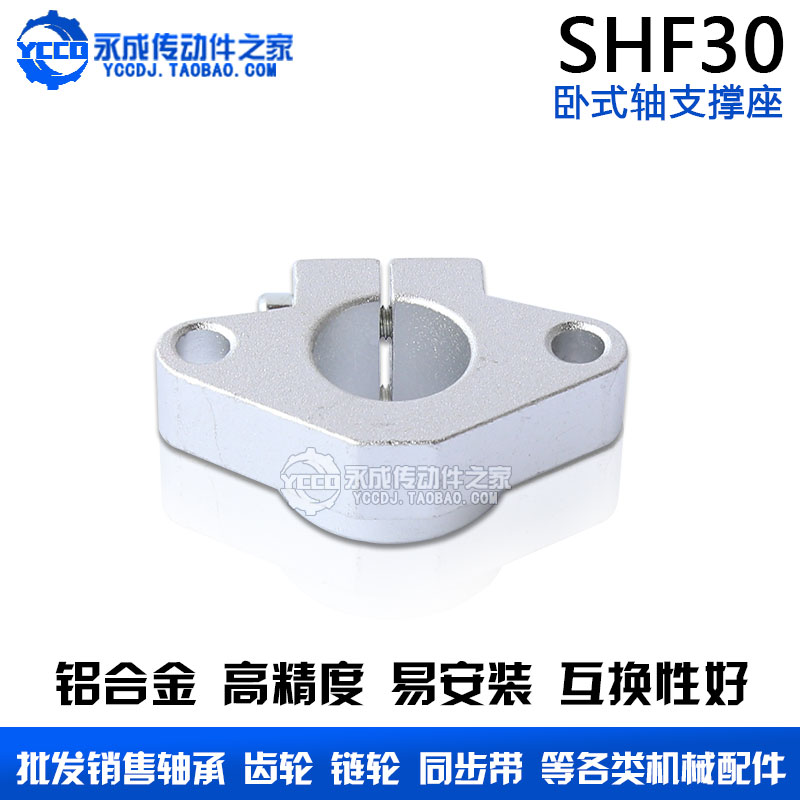

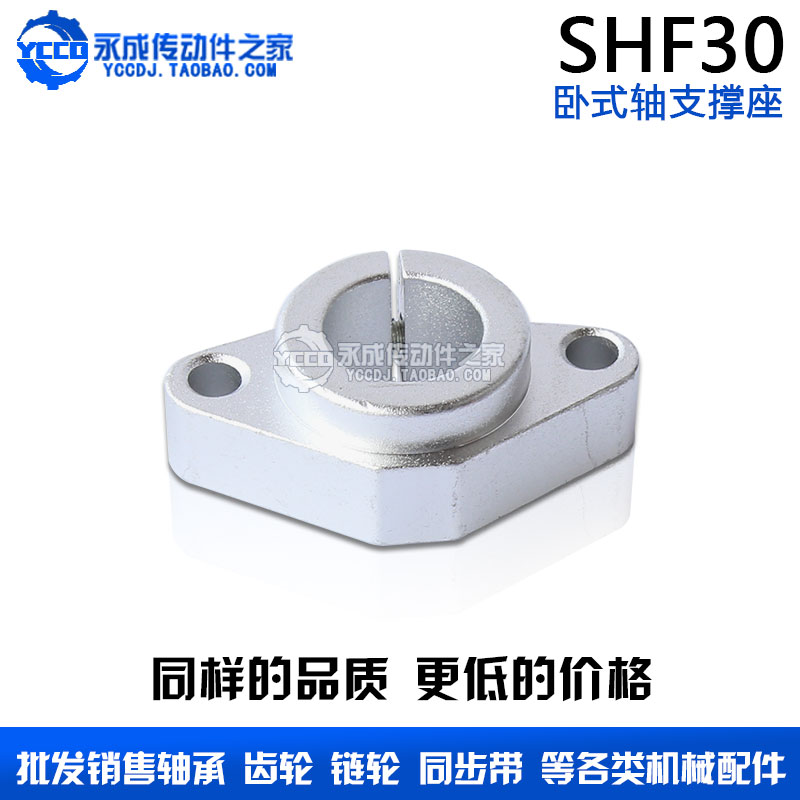

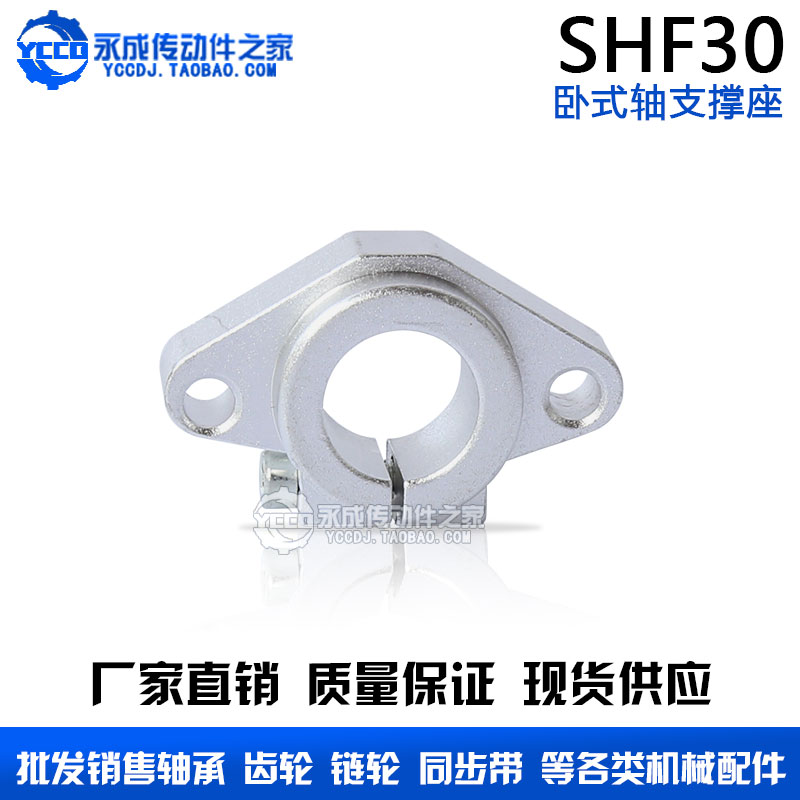

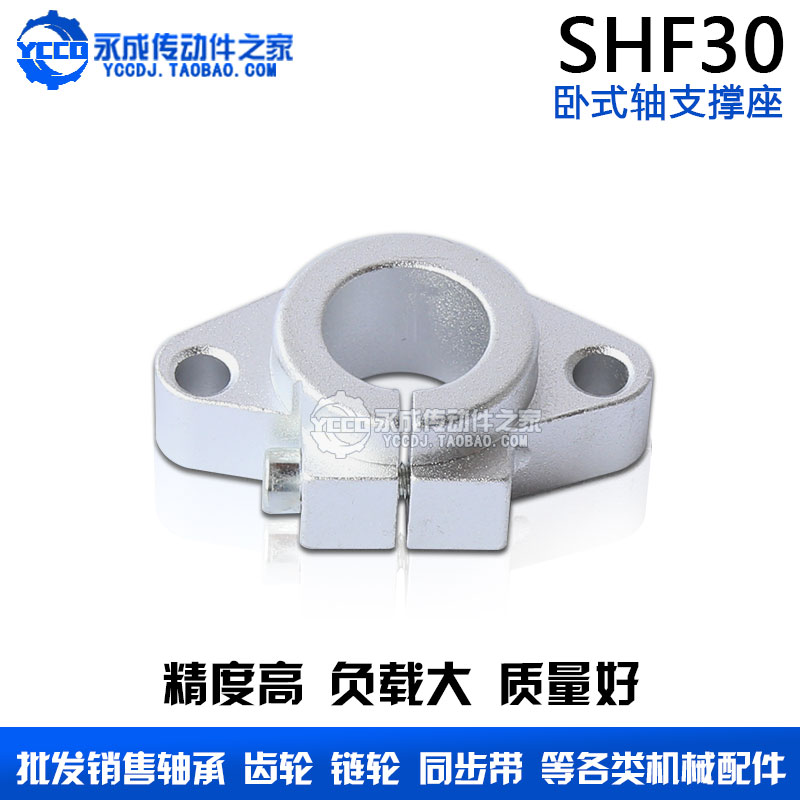

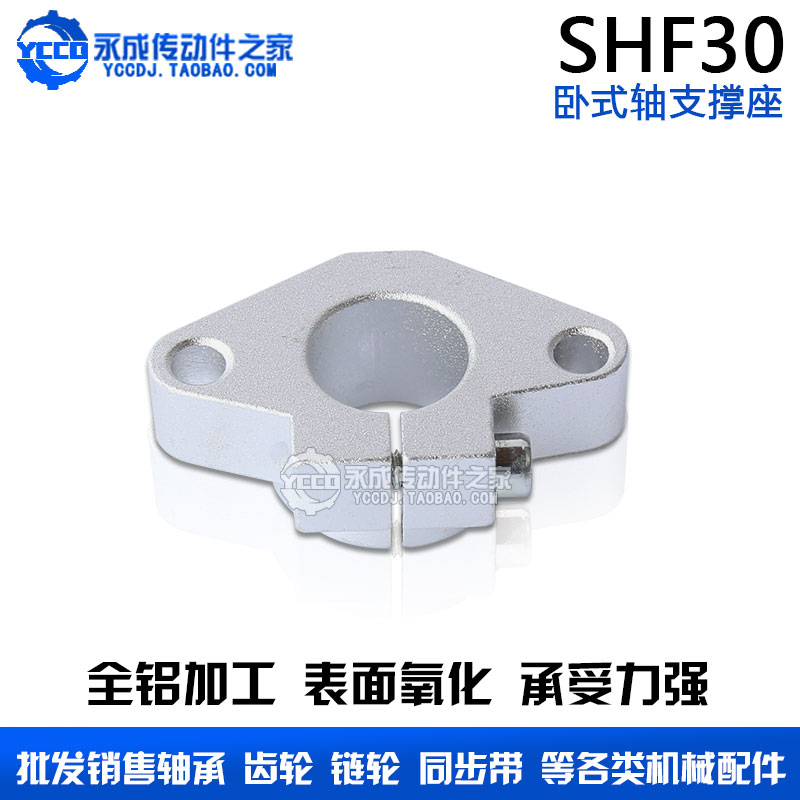

Прямой подшипник стоящий кронштейн SHF30 Горизонтальный вал
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- Держатель поддержки горизонтального вала SHF30
| Цвет: | Держатель поддержки горизонтального вала SHF30 |

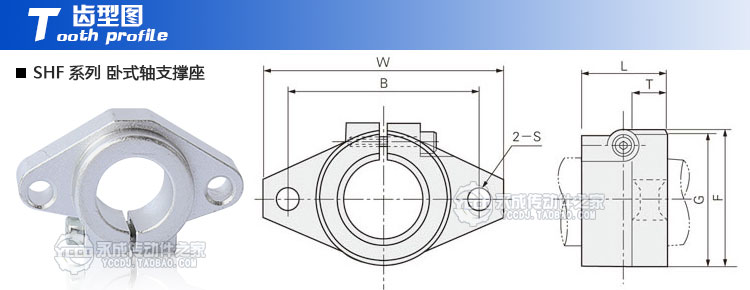

Ниже приведена таблица размеров серии SHF горизонтального сиденья вала.
| Модель | Диаметр вала | Основные размеры | Замок болт | Установка болт | масса (kg) | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| W | L | T | F | G | B | S | |||||
| SHF8 | 8 | 43 | 10 | 5 | 24 | 20 | 32 | 5.5 | M4 | M5 | 0.013 |
| SHF10 | 10 | 43 | 10 | 5 | 24 | 20 | 32 | 5.5 | M4 | M5 | 0.013 |
| SHF12 | 12 | 47 | 13 | 7 | 28 | 25 | 36 | 5.5 | M4 | M5 | 0.020 |
| SHF13 | 13 | 47 | 13 | 7 | 28 | 25 | 36 | 5.5 | M4 | M5 | 0.020 |
| SHF16 | 16 | 50 | 16 | 8 | 31 | 28 | 40 | 5.5 | M4 | M5 | 0.027 |
| SHF20 | 20 | 60 | 20 | 8 | 37 | 34 | 48 | 7 | M5 | M6 | 0.040 |
| SHF25 | 25 | 70 | 25 | 10 | 42 | 40 | 56 | 7 | M5 | M6 | 0.060 |
| SHF30 | 30 | 80 | 30 | 12 | 50 | 46 | 64 | 9 | M6 | M8 | 0.110 |
| SHF35 | 35 | 92 | 35 | 14 | 58 | 50 | 72 | 12 | M8 | M10 | 0.380 |
| SHF40 | 40 | 102 | 40 | 16 | 67 | 56 | 80 | 12 | M10 | M10 | 0.510 |
| SHF50 | 50 | 122 | 50 | 19 | 83 | 70 | 96 | 14 | M12 | M12 | 0.089 |
| SHF60 | 60 | 140 | 60 | 23 | 95 | 82 | 112 | 14 | M12 | M12 | 1.500 |
Добрые советы:
1.С диаметром светового вала 30 мм, при необходимостиНажмите здесь, чтобы купитьПересечение
2.Не оснащен установленным болтом, применение модели болта при необходимости составляет M8, при необходимостиНажмите здесь, чтобы купитьПересечение
3.6 мм в шестигранном гаечном ключе в болте M8, если необходимо, при необходимостиНажмите здесь, чтобы купитьПересечение
