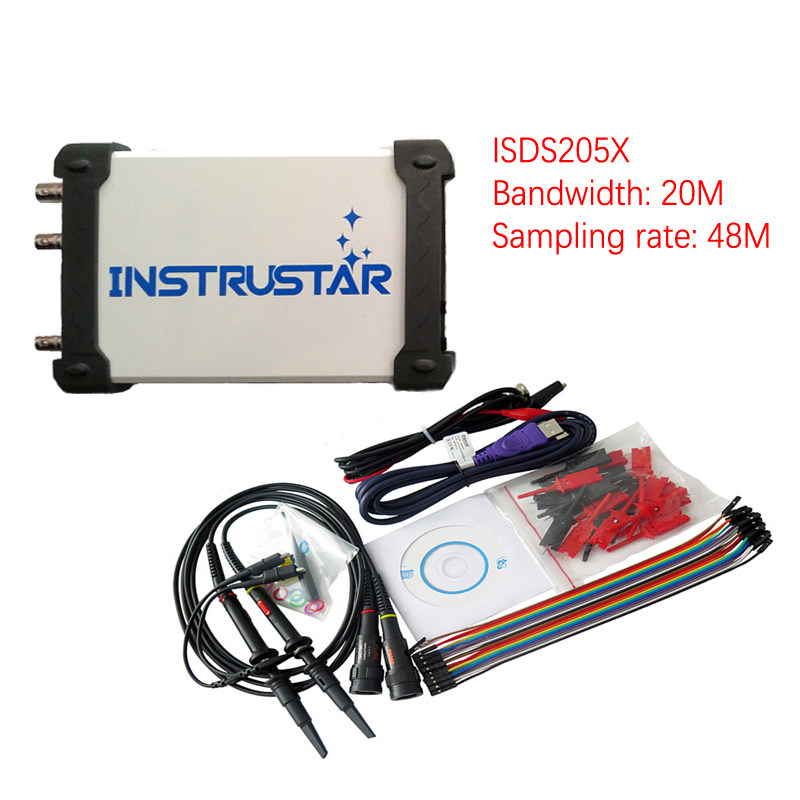

INST TRIST ARI SDS205X 2CH 20 МГц 48 МСПЦ Осциллограф базы

Цена: 13 027руб.    (¥620)
Артикул: 560826107300

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:冰川时代之鱼
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥561 184руб.
¥73015 338руб.
¥3457 266руб.
¥851 797руб.
  • Информация о товаре
  • Фотографии

Title:<?xml:namespace prefix ="o" ns ="urn:schemas-microsoft-com:office:office" />

20-метровопроводка виртуального осциллографа, анализатор спектра, регистратор данных,  Логический анализатор (поддержка Saleae Logic), DDS

1.Introduction

ISDS205 Двойной цифровой осциллограф с"low-cost, high-performance"как цели дизайна. Хорошо продуманная полоса пропускания 20 млн., 48-метровое скорость отбора проб, 2 канала, чередующаяся поддержка X-T и XY чередующаяся шаблон двухканального виртуального осциллографа, анализатор спектра, регистратор данных.



Oscilloscope

Spectrum Analyzers

Data Recorder

Logic Analyzer

DDS

ISDS205A

√

√

√





ISDS205B

√

√

√



√

ISDS205C

√

√

√

√



ISDS205X

√

√

√

√

√

Анализатор логики поддержки 205C и 205X. Логический анализатор поддерживает наше логическое программное обеспечение и Saleae Logic 2 видов программного обеспечения, Saleae Logic поддерживает SPI, IIC, UART и т. Д. 17 видов анализа протокола.

205b и 205x Поддержка DDS функция. DDS поддерживает 5 видов выхода формы волны, синусоидальная волна может вывести до 20 м.





2.Feature Description

Digital Oscilloscope

Channels

2

Impedance

1 МОм 25 пт

Coupling

AC/DC

Vertical resolution

8Bit

Gain range

-6V ~ 6V(probe X1Полем

-60V ~ 60V(probe X10Полем

Vertical accuracy

±3%

Timebase range

1ns-20s

Input Protection

Diode,50Vpk

Autoset

Yes(10Hz to 20MHz)

Trigger Mode

Auto,Normal and Signal

Trigger Type

No,Rising edge,Falling edge,

Rising edge or Falling edge

Trigger level

Yes

Trigger Source

CH1, CH2

Buffer Size

1MB/CH

Bandwidth

20MHz

Max sample

48MS/s

Vertical mode

CH1, CH2, ADD, SUB, MUL

Display Mode

X,Y-TиX-Y

measurements

Yes

Wave save

Osc(Private),Excel and Bmp



Spectrum Analyzers

Channels

2

Bandwidth

20MHz

Algorithm

FFT(18 windows),correlation

FFT points

8-1048576/CHN

FFTmeasure

Harmonic(1-7),SNR,SINAD,ENOB,THD,SFDR

Filter processing

   Фильтр FIR поддерживает произвольный диапазон частых методов отбора проб и прямоугольник, Бартлетт, Триангулярный, Косинус, Ханнинг, Бартлетт_HANNING, HAMMING, Blackman, Blackman_harris, Tubey, Nuttall, Flattop, Bohman, Parzen, Lanczos, Kaiser, Gaussand Dolph_Cheev, Mode -Mode.

    IIR filter support"Butterworth","Chebyshev I","Chebyshev II","Elliptic" type of filter design

ПРИМЕЧАНИЕ. Калибровка завода осциллографа, если вы не удовлетворены измерениями, калибровкой каналов, специфическими инструкциями по эталонному осциллограду.



Data Recorder

Channel

2

Impedance

1 МОм 25 пт

Coupling

AC/DC

Vertical resolution

8Bit

Gain range

-6V ~ 6V(probe X1Полем

-60V ~ 60V(probe X10Полем

Sample

1 channel : 1K~24M Hz

2 channel : 1K~16M Hz

Save File

Максимальное 4G, время записи, связанное со скоростью отбора проб

  ПРИМЕЧАНИЕ. Конкретная запись скорости со скоростью компьютерной обработки, и если использовать высокую скорость отбора проб, ситуация может сломаться.



Logic Analyzer(205C/205X)

Channel

16

Sample

8 channel: 250K~24M Hz

16 channel: 250K~16M Hz

Samplepoints

1M-2GB



Saleae LogicLogic Analyzer (205C/205X)

Channel

8

Sample

25K~24M Hz

Protocol Analyzer

Atmel SWI,BiSS C,SPI,I2C,CAN,UART,I2S/PCM,DMX-512,JTAG,LIN,Manchester,1-WIRE,UNI/O,Simple Parallel,MDIO,USB1.1,PS/2 Keyboard/Mouse

Sample points

1MB~10TB

DDS(205B/205X)

Wave

Sine, Square(Duty circle variable),Triangle,Up Sawtooth,Down Sawtooth

Amplitude

≥9Vp-p(no load)

Impedance

200Ом±10%

Offset

±2.5V

Frequency range

1Hz ~20MHz(Sine),1Hz ~2MHz(Others)

Frequency resolution

1Hz

Frequency steadiness

±1×10-3

Frequency precision

±5×10-3

Triangular wave linearity

≥98%  (1Hz~10kHz)

Sine wave distortion

≤0.8%  (1kHz)

Square wave rising/falling time

≤100Ns

Square wave duty circle

1%~99%

SWEEP

Sweep range

FsприезжатьFe

Sweep time range

0.1 ~10 s

Amplitude

0.5Vp-p~ 10Vp-p

































3.Kind photos

Size 15(cm)*10(cm)*2.9(cm)







4.Measured results

4.1. Версия программного обеспечения с моделированием, все моделируемой на традиционном дизайне осциллографа. Вы начали простое обновление, устраняя необходимость в учебном времени ..



<?xml:namespace prefix ="v" ns ="urn:schemas-microsoft-com:vml" />

4.1 Simplified version 1M Sine


4.2 Мощная профессиональная версия программного обеспечения с использованием самоопределенных алгоритмов обработки цифровых сигналов, интегрированного спектра БПК, спектра мощности, корреляции и цифрового фильтра.

FFT                    Support the the 8-1048576 choice,

Поддержите прямоугольник, Бартлетт, Треугольный, Косинус, Ханнинг, Бартлетт_HANNING, HAMMING, BLACKMAN, BLACKMAN_HARRIS, TUBEY, NUTTALL, FLATTOP, BOHMAN, PARZEN, LANCZOS, Kaiser, Gauss, Dolph_chebyshev до 18 видов окон;

Support measure Harmonic(1-7),SNR,SINAD,ENOB,THD,SFDR

Correlation         Поддержка, расчеты самостоятельной и кросс-корреляции;

Digital filter          Support of IIR and FIR filter design.

Фильтр FIR поддерживает произвольный диапазон частых методов отбора проб и прямоугольник, Бартлетт, Триангулярный, Косинус, Ханнинг, Бартлетт_HANNING, HAMMING, Blackman, Blackman_harris, Tubey, Nuttall, Flattop, Bohman, Parzen, Lanczos, Kaiser, Gaussand Dolph_Cheev, Mode -Mode.

                         IIR filter support"Butterworth","Chebyshev I","Chebyshev II",                          "Elliptic" type of filter design.

Поддерживает сигналы, собранные непосредственно разработанной обработкой фильтров и результаты фильтрации отображения, позволяют проектировать фильтры более упрощенные.

4.2  1M Sine , Lissajous ,FFT, correlation



5. DDS -интерфейс и измеренные результаты



5.1 DDS

5.2 10M Sine

5.3 100KSquare

5.4 100K Trianglar







(3) Введение интерфейса ISDS205X

A: ISDS205X Тип интерфейса передней панели Введение

B:ISDS205X ВВЕДЕНИЕ ВВЕДЕНИЕ ВВЕДЕНИЯ

(4) DDS интерфейс и результаты измерения

A: Вывод источника сигнала10KHzСинусоидальная волна

B: Вывод источника сигнала10KHzКвадратная волна

C: Вывод источника сигнала10KHz30%квадратных волн занимают отношение пошлины

D: Вывод источника сигнала10KHzТреугольник волна

E: Вывод источника сигнала10KHz锯

F: Вывод источника сигнала5 МГц синологияВолна
