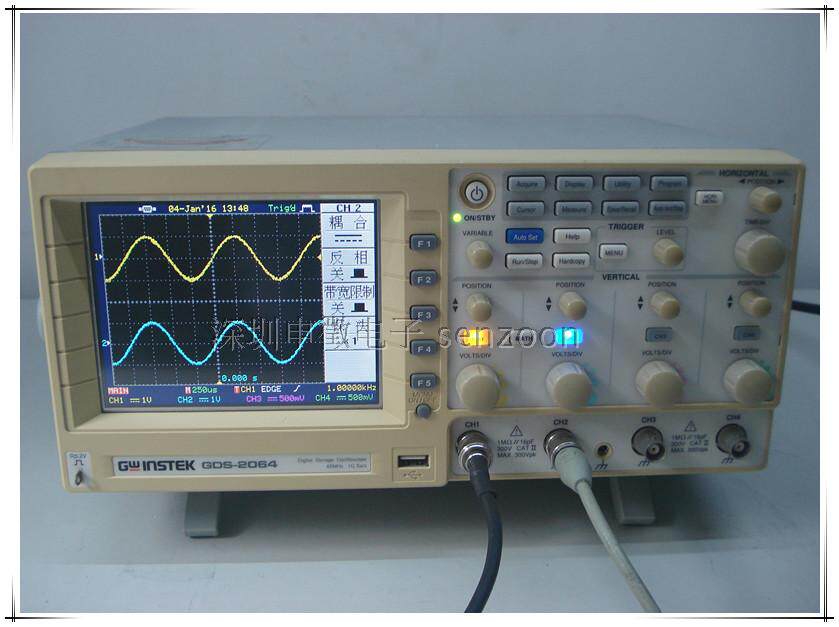

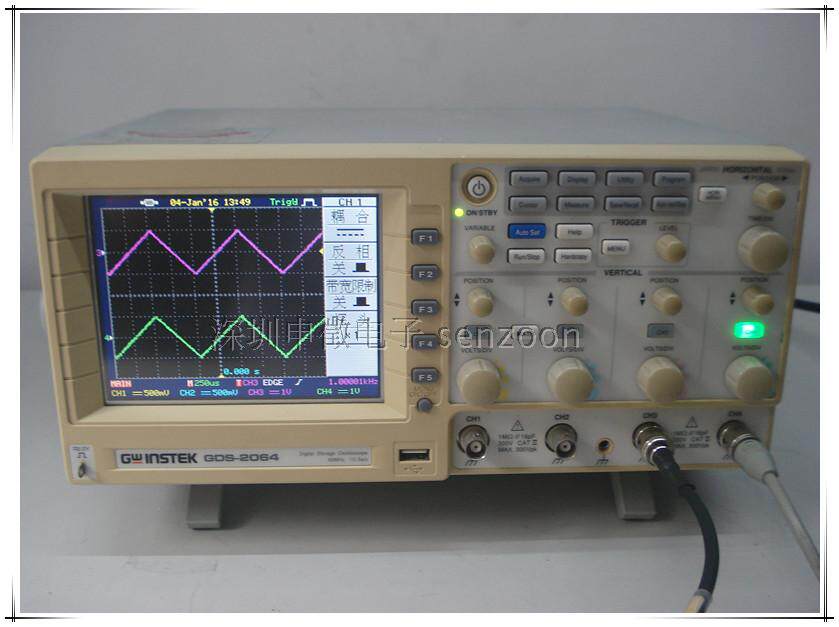

Второй рукой Тайвань Gwinstek GDS-20164 60 МГц Цвет цифровой цифровой осциллограф 1G Отбор
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- Бренд: Тайвань Гуэй
- Модель: GDS-2064
|
- Ширина частоты 60 МГц
- 4 входного канала
- 1GSA/S Мгновенная скорость отбора проб и 25 гс/с эквивалентный отбор проб.
- Длина памяти 25000 баллов
- 5.6? TFT Color ЖК -экран
- Поддержите USB -хост/устройство: вы можете использовать USB -портативные диски и USB -принтеры
- Поддержка режима работы с питанием AC/DC (купить)
| Технические характеристики |
Вертикальная система | |
| Количество каналов | 4 |
| пропускная способность | DC ~ 60MHz (-3dB) |
| Время нарастания | Около 5,8 нс |
| Чувствительность | 2 мВ/div ~ 5v/div (1-2-5 шага) |
| Точность | ±(3% x | Прочитайте значение | +0,05 Div x Volts/Div +0,8 мВ) |
| Входная связь | AC, DC&Земля |
| входное сопротивление | 1M±2%, ~16pF |
| полярность | Вперед реверс |
| Максимальный вход | 300V (DC+AC peak), CATII |
| Обработка сигнала формы сигнала | + , - , FFT |
| диапазон смещения | 2 мВ/див ~ 20 мВ/div: 0,5 В; 50 мВ/div ~ 200 мВ/div: 5 В; 500 мВ/div ~ 2V/div: 50 В; 5 В/Div: 300 В. |
| ограничение пропускной способности | 20MHz (-3dB) |
Триггерская система | |
| Тип триггера | CH1 , CH2 , Line , EXT |
| Режим триггера | Автоматический уровень, автоматический, обычный, одиночный, телевизор, край, ширина импульса, задержка времени, задержка события |
| Запустить пару | AC, DC, низкочастотная подавление, высокочастотное подавление, подавление шума |
| Триггера чувствительность | DC ~ 25 МГц: около 0,5DIV или 5 мВ 25 МГц ~ 60 МГц: около 1div или 10 мВ |
Горизонтальная система | |
| Сканирование | 1ns/div ~ 10s/div (1-2-5 шаг); режим катания: 250 мс/div ~ 10s/div) |
| Режим отображения | Основное время, окно, увеличение окна, катание, сканирование, x-y |
| Ошибка точности | ±0.01% |
| Передний триггер | Максимум 20 дел |
| Задний триггер | 1000 div |
X-Y режим | |
| Вход X-вала | Канал 1 |
| Ввод оси Y. | Канал 2 |
| Сдвиг фазы | ±3°На 100 кГц |
Система сбора сигнала | |
| Реальная скорость отбора проб | Максимум 1GSA/S |
| Эквивалентная скорость отбора проб | Максимум 25 гса/с |
| вертикальное разрешение | 8 -bit |
| Запись длины | Максимум 25 тыс. Точка |
| Режим приобретения | Образец, выявление пика, среднее значение |
| Пиковое измерение | 10ns |
| Среднее число | 2 , 4 , 8 , 16 , 32 , 64 , 128 , 256 |
Система литья и измерения | |
| Измерение напряжения | VPP, Vamp, V AVG, VRMS, VHI, VLO, VMAX, Vmin, Rise Preshoot/ Overshoot, Fall Preshoot/ Overshoot |
| Измерение времени | Частота, цикл, время повышения, уменьшение, положительная ширина импульса, отрицательная ширина импульса, соотношение занятий обязанности |
| Задержка измерения | 8 измерение задержки |
| Курсор | ΔV,ΔT |
| Автоматический счет | Разрешение: 6 цифр |
Функция панели управления | |
| Автоматическое движение | Автоматически регулируйте вертикальную систему, горизонтальную систему, уровень сенсорной |
| хранилище | До 20 групп условий измерения |
| Хранение формы волны | 24 группы эталонная форма волны |

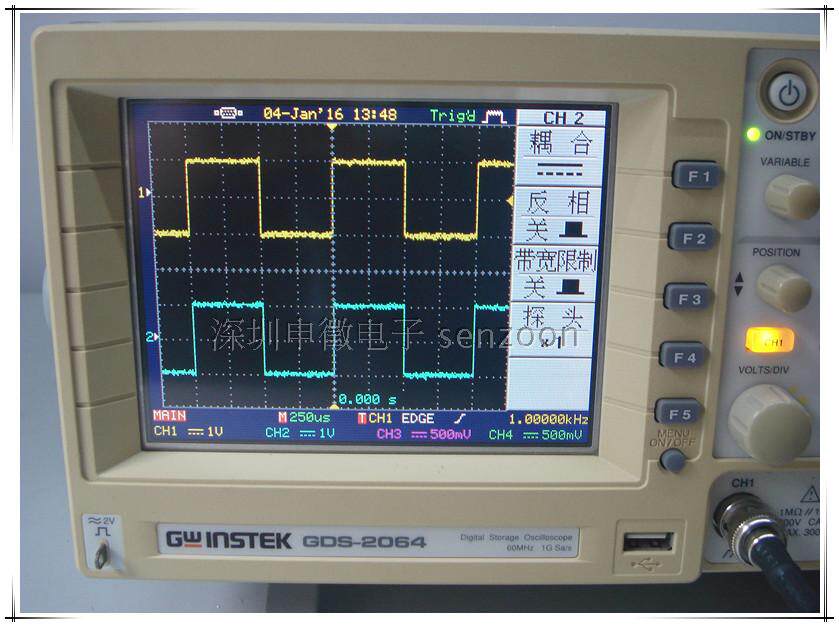

показывать | |
| TFT LCD | 5,6 дюйма |
| разрешение экрана | 234 х 320 баллов |
| Отображать сетку | 8 x 10 сетка; 8 x 12 сетка (закрытое меню) |
| Отображать яркость | регулируемый |

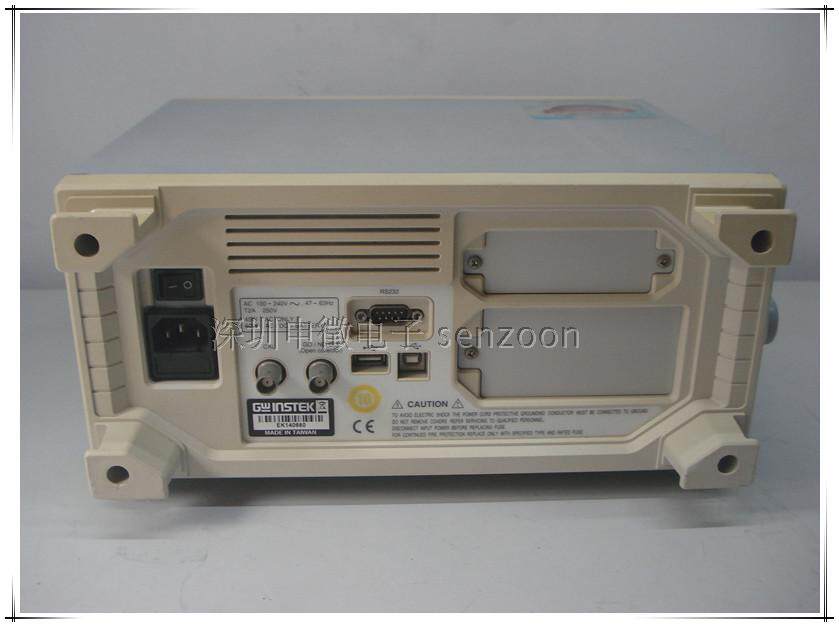

интерфейс | |
| Go/Nogo вывод | 5 В максимум/10 мА TTL схема настройки уровня |
| RS-232 Интерфейс | DB 9-NEDLE DTE RS-232 Интерфейс |
| Интерфейс GPIB (необязательно) | Совместимый IEEE 488.2 Стандарт |
| USB | USB -хост/устройство 2.0 Полная скорость |
источник питания | |
| Линейный диапазон напряжения | AC 100 В ~ 240 В, 48 Гц ~ 63 Гц, адаптивная |
| Батарея (необязательно) | Аккумулятор: 11,1 В литий -батарея Время зарядки: 8 часов Используйте время: 3 часа, используйте в соответствии с фактической ситуацией |
Другие функции | |
| Мульти -языковое меню | иметь |
| Онлайн помощь | иметь |
| Часы реального времени | Время и дата, предоставьте время и дату хранения |
| Размер и вес | 254D x 142H x 310W(mm) |
