Электронный цифровой осциллограф для соревнований, обучение
Цена: 5 305руб. (¥295)
Артикул: 45698914919
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товараПродавец:美顺88
Рейтинг:
Всего отзывов:0
Положительных:0
Выберите вариацию / цвет
Добавить в корзину
Другие товары этого продавца
¥ 80 701 259руб.
¥590руб.
¥ 39.8 33594руб.
¥16288руб.
| Цвет: | Полная версия комплекта 06804K (черная оболочка), Полный набор готовых продуктов содержит батарею (черная оболочка) |

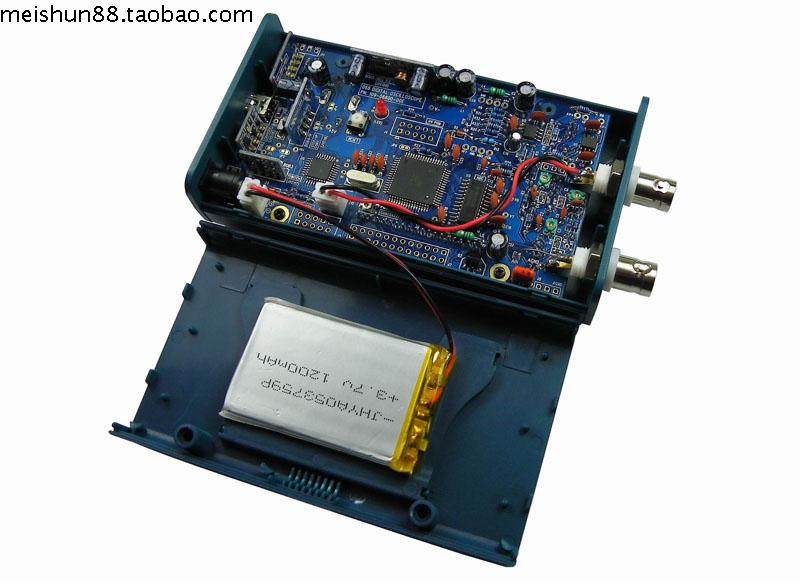

УведомлениеАЭтот продукт не содержит батарею, если вы хотите аккумулятор, пожалуйста, возьмите еще одну батарею
&Батарея NBSP; Батарея не может быть перенесена с помощью авиации, поэтому мы можем отправлять автоматическую транспортировку только после стрельбы батареи. Время курьера будет относительно медленным.
|   имя/функция компонента |   упрощенная версия (06802K) |   Полная версия (06804K) | |
|   нажатие на небольшую доску (JYE116) |   | иметь | |
|   Переключение небольшой платы (JYE117) | | иметь | |
|   Small Board зарядного устройства (JYE118) | | иметь | |
|   TTL-USB Conversion небольшая доска (JYE119) | | иметь | |
|   Негативная плата с отрицательной мощностью (JYE120) | иметь | иметь | |
|   BNC Professional Probe | | иметь | |
| простой зонд | иметь | |
Спецификации модели:
модель:06804K (комплект полной версии, включая стандартные зонды)

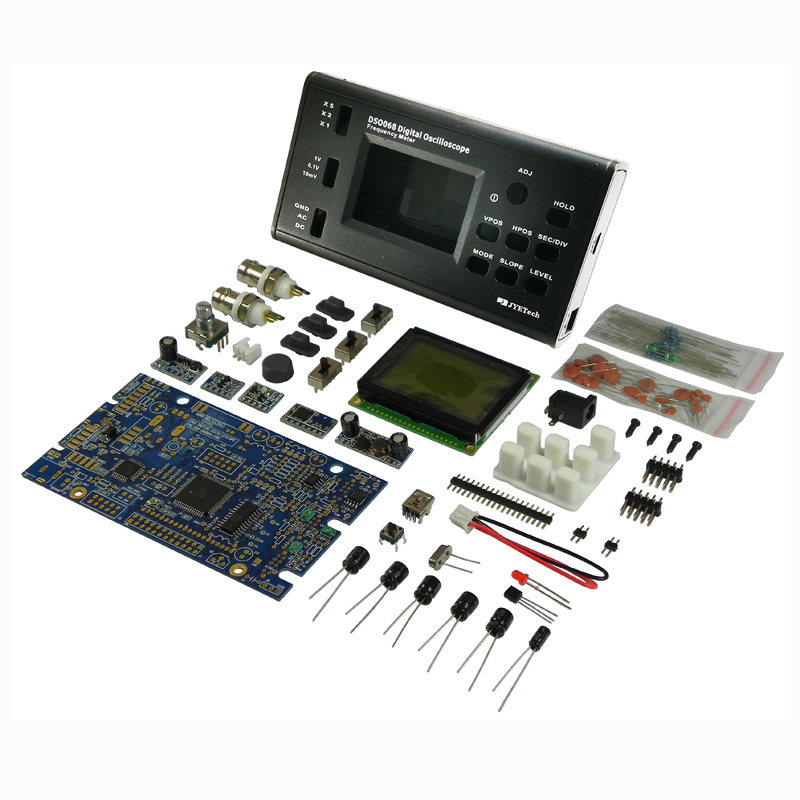

Продукты включают в себя:

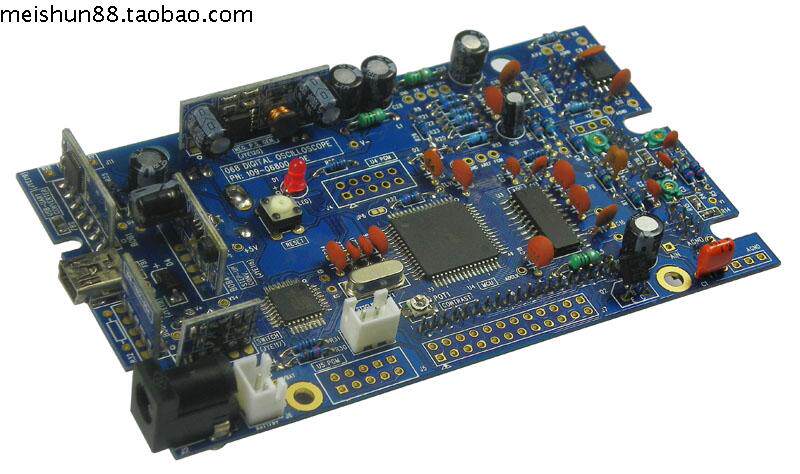

- Основная плата (Компоненты патча были сварены и протестированы)
- Все прямые части и все компоненты
- Описание сборки
- Краткие инструкции по использованию
- 20 МГц стандартный зонд
[[[[[[[[[[[[[[[[Специальные инструкции по упрощенной версииПолем
модель:06802K (упрощенная версия, включая простые зонды)
Продукты включают в себя:
- Основная плата (Компоненты патча были сварены и протестированы)
- Все прямые детали вставки и некоторые компоненты
- Описание сборки
- Краткие инструкции по использованию
- Простой зонд
- Потому что нет небольшой платы Switch (JYE117), так чтоКороткий джемпер JP2Таким образом, выключатель питания не может контролироваться ручкой прил. Прил, но для вырезания/подключения источника питания, вставив USB -кабель.
- Потому что нет зарядного устройства (JYE118), поэтомуКороткий джемпер JP1В настоящее время батарея не будет подключена, и, конечно, нет никакой функции зарядки, ее можно питать только USB.(Тем не менее, друзья, которые понимают, что схема все еще могут забрать батарею, которая ждет, когда все будут играть сами, ха -ха)
- Поскольку нет небольшой доски USB (JYE119), не будет USB -функции.https://item.taobao.com/item.htm?spm=a1z10.5-c.w4002-4869902067.40.9mgy44&id=45591762083
- Поскольку упрощенная версия используется для использования простого зонда, входная емкость относительно большая, поэтому сигнал с высокой частотой будет иметь некоторые эффекты. Стандартный зонд изменен, это явление может быть значительно уменьшено.
Индикаторы функций:
- Самая высокая эквивалентная скорость отбора проб: 20 мс/с.
- Максимальная реальная скорость отбора проб: 2 мс с.
- Точность: 8 бит
- Глубина буфера отбора проб: 256, 512, 1024 байт, регулируемые
- Пропускная способность частоты моделирования: 0– 3MHz
- Вертикальная чувствительность: 10 мВ/div– 5v/div (прогрессивный на 1-2-5)
- Вертикальное смещение может быть скорректировано, с помощью инструкций
- Входной импеданс: 1MΩ
- Максимальное входное напряжение: 50 Впп (1: 1 зонд), 400vpp (10: 1 зонд)
- Метод связи включает в себя DC/AC
- Базовый диапазон: 0,2μs/Div– 10m (минута)/div (прогрессивный на 1-2-5)
- Он имеет автоматические, обычные и отдельные триггеры, что удобно для мгновенных форм волны
- Запустите положение 1%– 100% регулируемые и инструкции
- Доступные триггеры роста или снижение краев
- Положение уровня может быть скорректировано, с помощью инструкций
- Наблюдайте за предыдущей формой волны (отрицательная задержка)
- Вы можете заморозить дисплей формы сигнала в любое время (функция удержания)
- Поставляется с 1 Гц– переход 100 кГц может тестировать источник сигнала
- Вы можете сохранить форму волны в EEPROM, но он не будет потерян, если вы отключите
- Его можно легко перенести в консервированную форму волны
- Экран отображения можно отправить на ПК через последовательный порт в виде графического файла
- Измерение частоты может измерять частоту 5 МГц, а чувствительность составляет 0,2vpp (*)
- Существует 256, 512 и 1024 балла FFT функции, которые могут проанализировать спектр сигнала (*)
- Том машины: 140 *70*30mm
- Размер посылки: 175*125*45mm
068 Набор для производства осциллографа имеет следующие важные характеристики:
- В дополнение к интегрированным схемам, большинство компонентов используют прямые компоненты с контактами, которые снижают требования к навыкам оператора, увеличивает чувство участия пользователя, чтобы у него было больше возможностей для понимания принципов и внутренних характеристик . Подожди.
- Модульная конструкция принята для сравнения определенных компонентов функциональной схемы, что подчеркивает основную схему и уменьшает сложность понимания всей цепи осциллографа.
- Комплект оснащен подробной информацией об объяснении, включая четко обозначенную электроэнергию, производственные инструкции с подробными значками, полным списком материалов и методом неспособности устранить метод отказа и т. Д., Который улучшает производственную мощность.
- Он обладает лучшими и более высокими функциональными свойствами. По сравнению с 062, он значительно улучшил основные показатели, такие как полоса пропускания, чувствительность и длину записи. В то же время он повышает более практичную производительность, такую как интерфейс USB и питание аккумулятора.

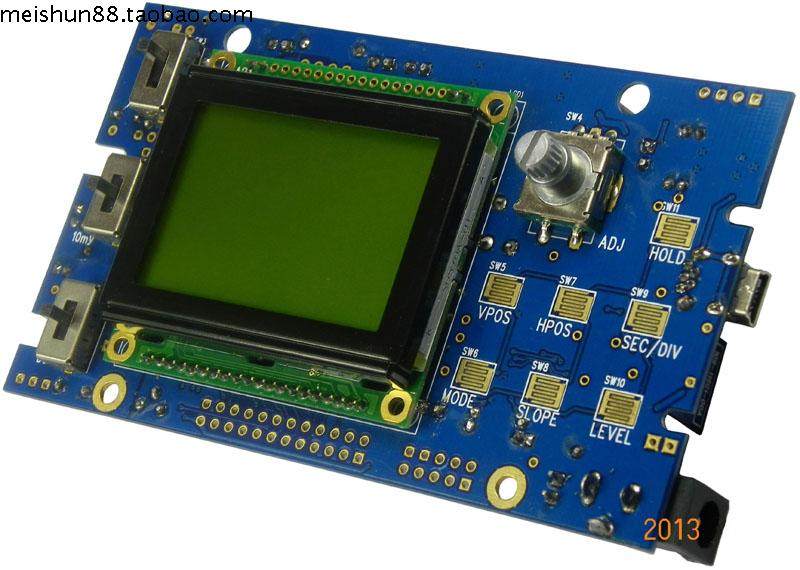

- Использовать“ Кнопка проводящего клея + переключатель кодирования вращения&Комбинация rdquo; комбинация делает операцию более интуитивно понятной, быстрой и надежной, а интерфейс стандартизирован. Все расширенные функции выполняются через меню и четко организуют.
- Программа обновления программного обеспечения предварительно установилась, и из -за интерфейса USB пользователю не нужно добавлять какие -либо аппаратные инструменты для обновления или перезаписывания программы. Настоящая многофункциональная экспериментальная плата для экспериментальной эксперимента.
- Оборудован исходной программой (учебная версия) и экспериментальные шаблоны с осциллографом, что удобно для пользователей для разработки собственных процедур и в ходе исследований
- Он может сотрудничать с Jylab Software, чтобы представлять собой виртуальный осциллограф, отображаемый с экраном ПК, который значительно улучшает функцию и практичность осциллографа.
(Текущая версия программного обеспечения с“*&Функции rdquo; функция числа должна быть улучшена. После выпуска новой версии программного обеспечения пользователи могут получить эти функции с помощью простых обновлений программного обеспечения.Полем
Релевантная информация:
- Краткие инструкции по использованию
- Описание сборки
- Программа инструментов, используемая для загрузки загрузчика
- Используйте загрузчик, чтобы загрузить описание метода программы
- Как получить файл сигнала осциллографа с помощью супер терминала
  068 Kit - это пакет производства осциллографа, подходящий для электронного профессионального обучения и обучения, а также подходит для личного использования. Это обновленная версия комплекта 062.При сохранении преимуществ простых и практических, эксплуатационных характеристик и т. Д., Это значительно повышает функциональные характеристики и еще больше улучшает фактическое производство комплекта, используя использование прямых вставленных компонентов, что делает его более подходящим для обучения, делая оператор больше Участие в участии больше я чувствую, что это может улучшить знания из производства, улучшить навыки и наслаждаться удовольствием.
  068 Помимо того, что он является цифровым осциллографом для хранения, он также является цифровым показателем с высокой чувствительностью, который обладает обширной практичностью.
  Стоит конкретно указано, что осциллограф также представляет собой единый микрокомпьютер AVR (ATMEGA64), разработанный экспериментальной платой с MCD -точечной матрицей, поэтому оставшиеся порты ввода -вывода приводят к краю платы для облегчения применения расширения.Поскольку он оснащен интерфейсом USB и программой загрузчика, вы можете загрузить программу, написанную на одной машине, без пользователя программиста. После завершения функции экспериментальной разработки.
Jyetech vinuine, продукт содержит случайный номер распознавания, адрес электронной почты Jyetech Code Проверка кода: support@jyetech.com;
("Оригинальная гарантия ProduAct: каждый продукт содержит 8-символьный уникальный идентификатор продукта JYETECH (PID, можно найти на наклейке или экране питания)."Полем
