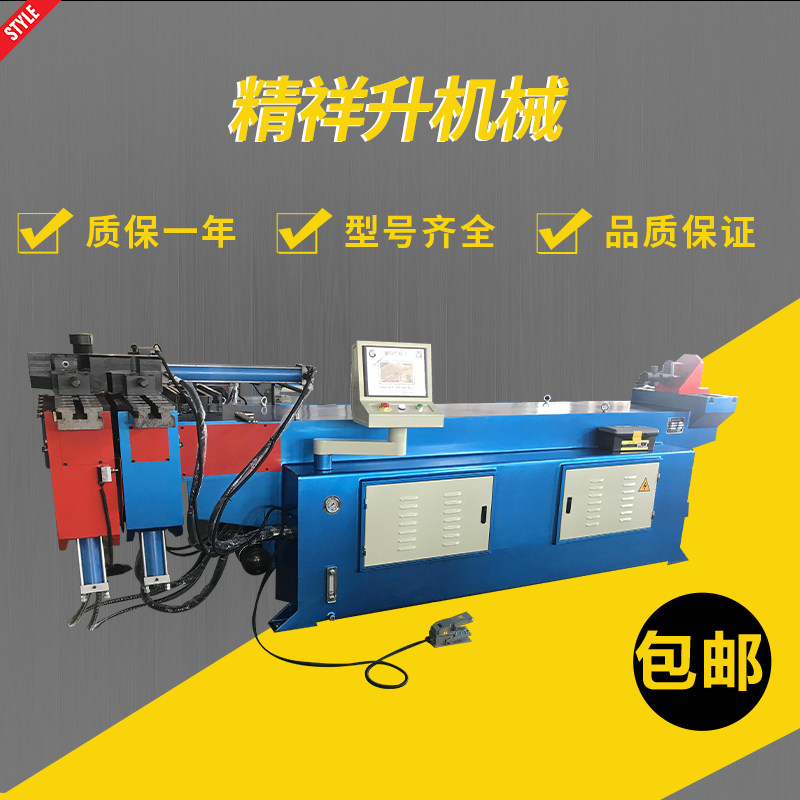

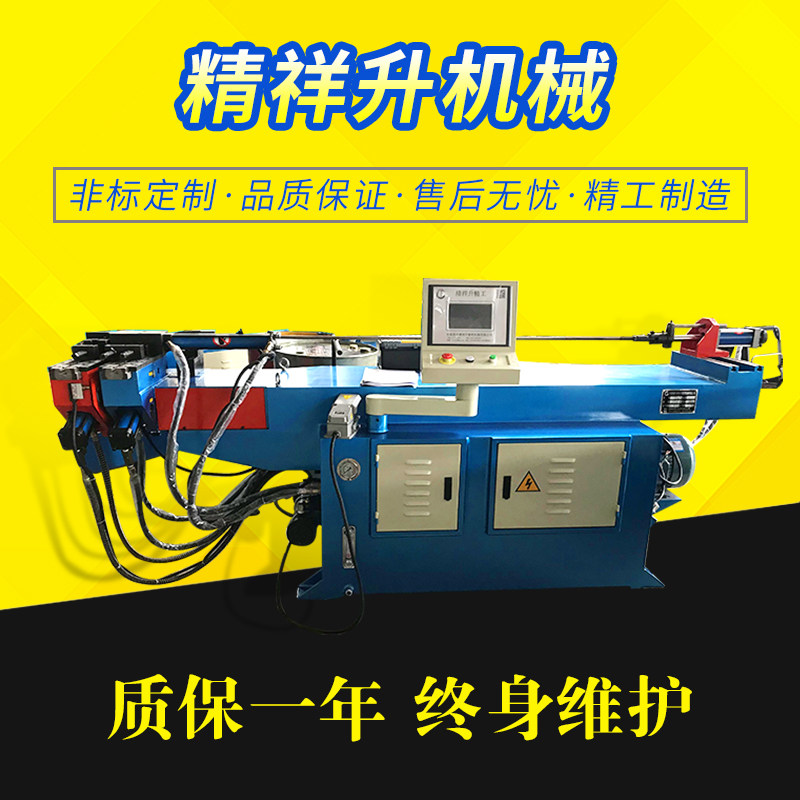

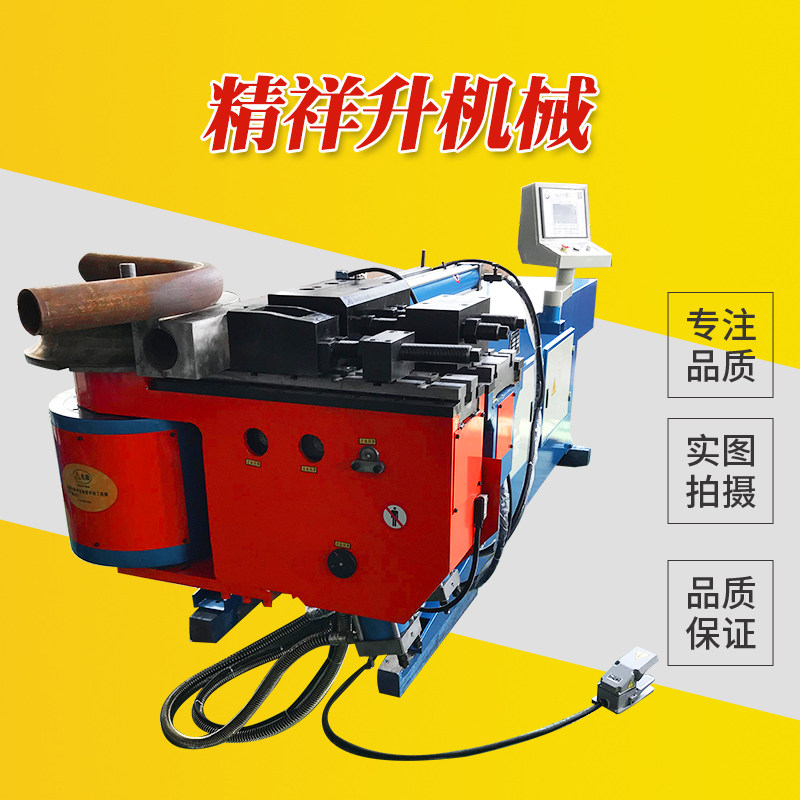

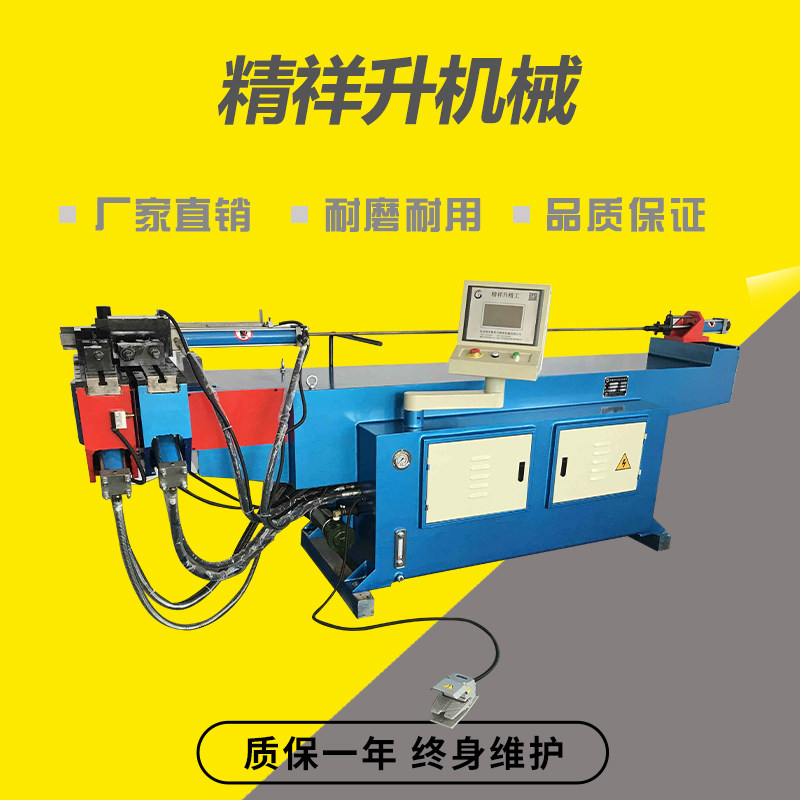

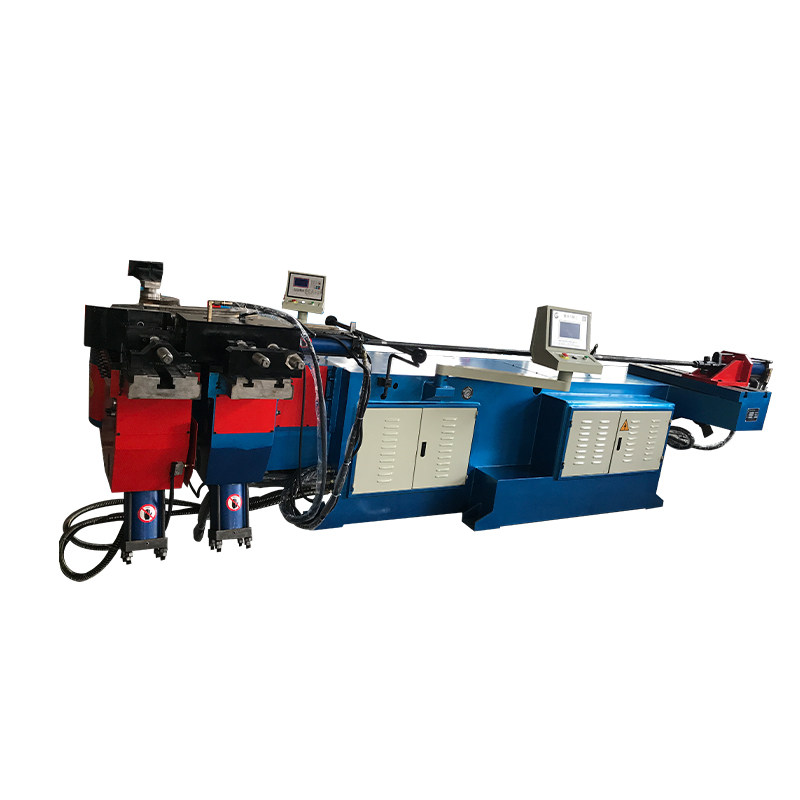

Изогнутая трубка из нержавеющей стали, прямые продажи с завода, полностью автоматический
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- Полуавтоматический 50
- Изогнутый трубопровод
| Цвет: | Изогнутый трубопровод, Полуавтоматический 50 |
Полуавтоматические характеристики характеристики характеристики характеристики характеристики характеристики характеристики
l  Используйте интегрированное тело, структура сильная и стабильная;
l  Общая машина-это одноразовое литье шарика и чугуна чернила (QT500-7), который является твердым и долговечным;
l  Система управления использует микрокомпьютер NC Control, а электрические компоненты используют мировые бренды;
l  ЖК -экран китайский дисплей (можно настроить другие языки), кнопка контакта, удобная работа;
l  Мобильный переключатель педали имеет функцию запуска и аварийной остановки;
l  Вы можете установить изгибную трубку изгиба и изгибную трубку в соответствии с вашими потребностями;
l  емкость памяти может хранить 40 наборов данных файла изогнутых труб;
l  Гидравлическое управление точность трубы изгиба±0.5°;
l имеют функцию памяти мощности, данные могут быть сохранены;
l  Функция компенсации с угла изгибающей трубы, достичь угла изгиба точности
l  Manual, полуавтоматическое, полностью автоматическая работа может быть установлена;
l  есть функция подсчета для заготовки;
l  имеют автоматические ошибки обнаружения или функции сбоя машины, и отображаются на экране, облегчайте оператор для устранения;
l  оснащен температурой температуры масла, циркулирующего водооперативного устройства;
l  направление трубки по часовой стрелке (можно приобрести по мере необходимости);
NC Technology Parameter One

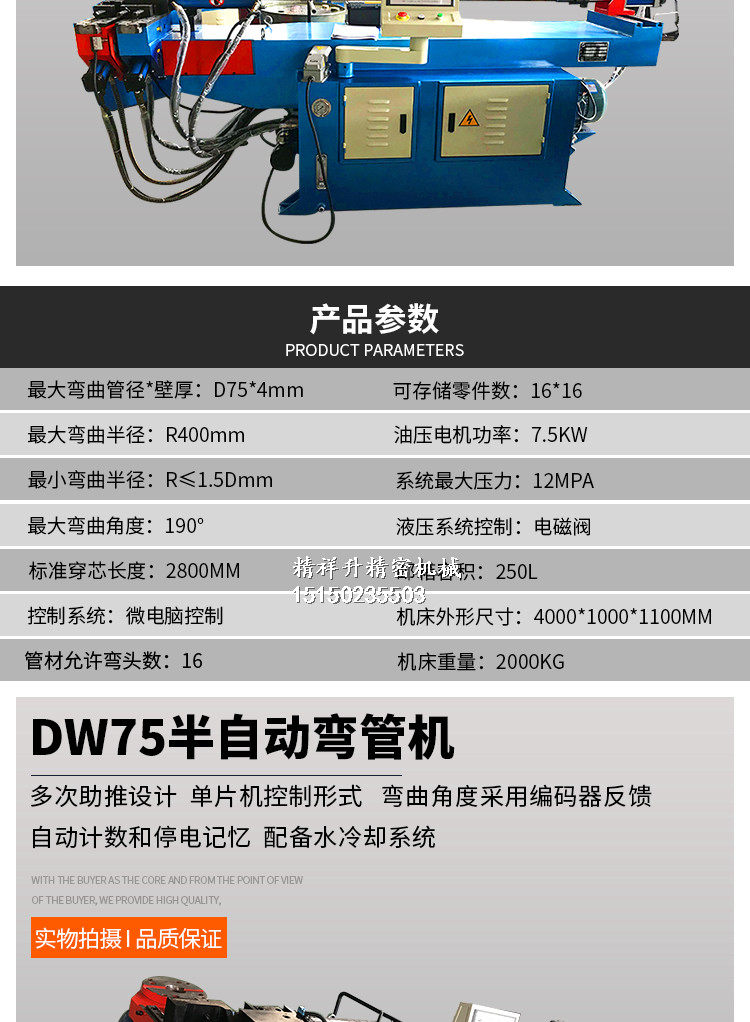

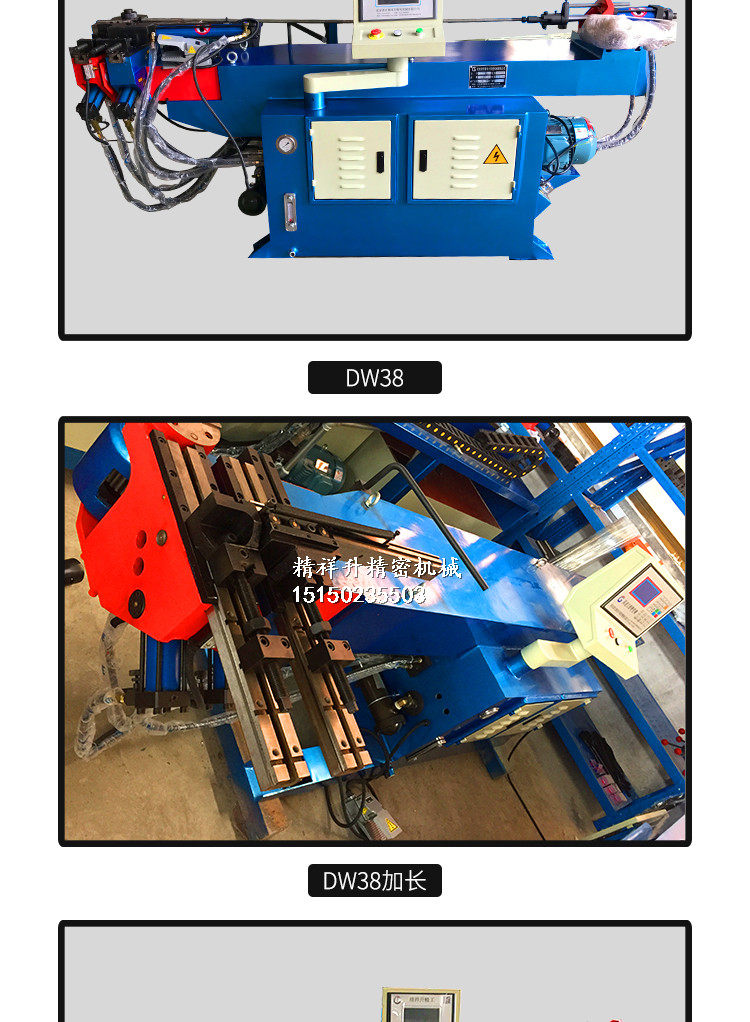

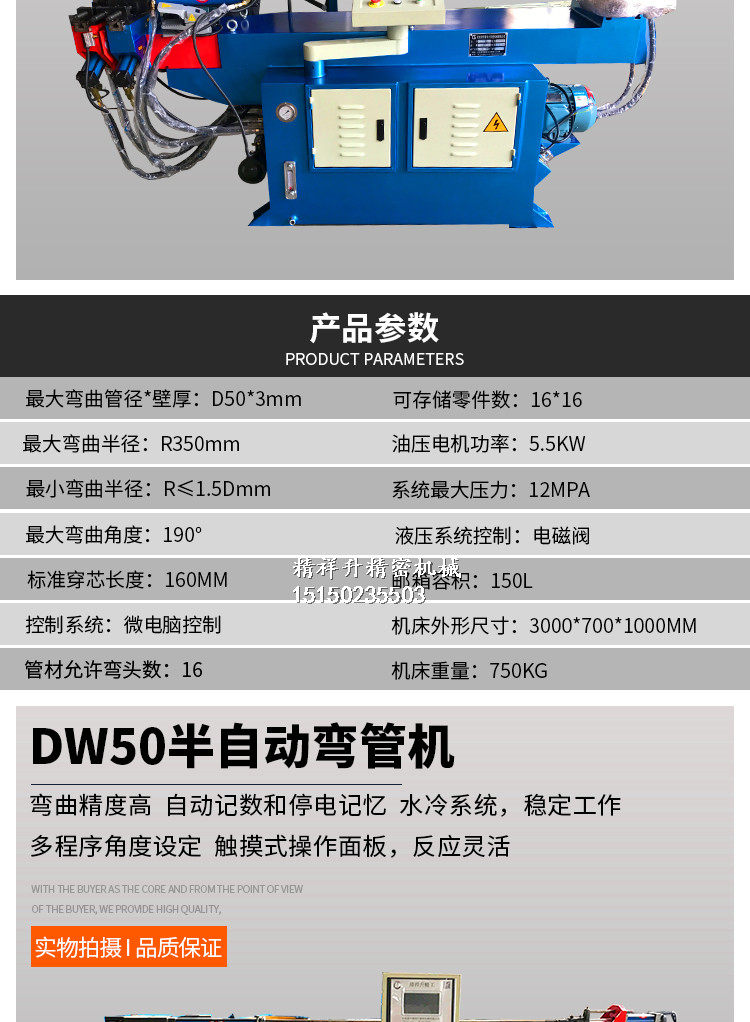

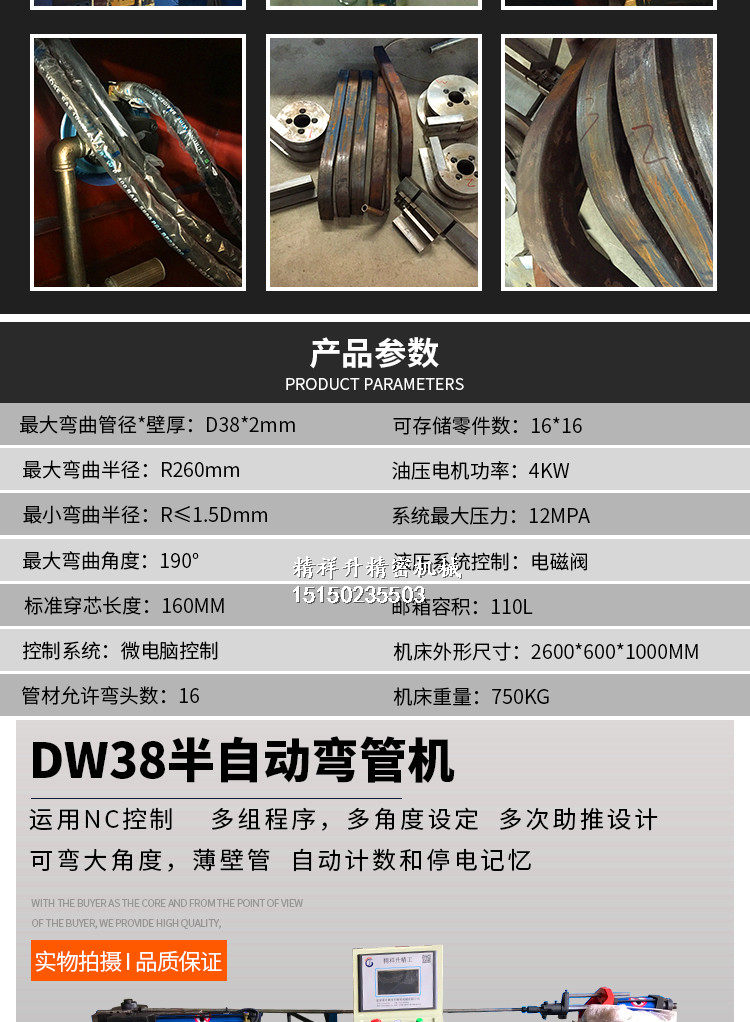

Параметр проекта Модель | DW-38NC | DW-50NC | DW-63NC | DW-75NC | DW-89NC | | |
Способность изгибания | Железная трубка | Φ38×2.0t | Φ50×2.5t | Φ63×3.5t | Φ75×4.0t | Φ89×6.0t | |
труба из нержавеющей стали | Φ32×1.8t | Φ45×2.0t | Φ50×2.0t | Φ65×2.5t | Φ76×3.0t | | |
Квадратная труба | □ 32×1.8t | □ 32×1.8t | □ 50×2.5t | □ 63×3.0t | □ 65×3.5t | | |
Радиус изгиба (мм) | 200 | 250 | 300 | 350 | 400 | | |
Угол изгиба (°) | 190° | 190° | 190° | 190° | 190° | | |
Эффективное ядро расстояние (мм) | 1800 | 2200 | 2500 | 3500 | 4000 | | |
Точность изгиба (°) | ±0.1 | ±0.1 | ±0.1 | ±0.1 | ±0.1 | | |
Скорость изгиба (°/Sec.) | 150 | 150 | 100 | 90 | 80 | | |
Метод изгиба | Гидравлический драйв | Гидравлический драйв | |||||
Мощность двигателя масляного насоса (кВт) | 4 | 5.5 | 7.5 | 7.5 | 11 | | |
Гидравлическое давление (МПа) | 12 | 12 | 12 | 14 | 16 | | |
Размер формы (l×W×H)m | 2.4×0.8×1.2 | 2.9×0.9×1.2 | 3.3×0.9×1.3 | 4.6×1.3×1.3 | 5.2×1.3×1.4 | | |
Вес машины (кг) | 750 | 1200 | 1400 | 3000 | 3900 | | |
NC Technology Parameter два

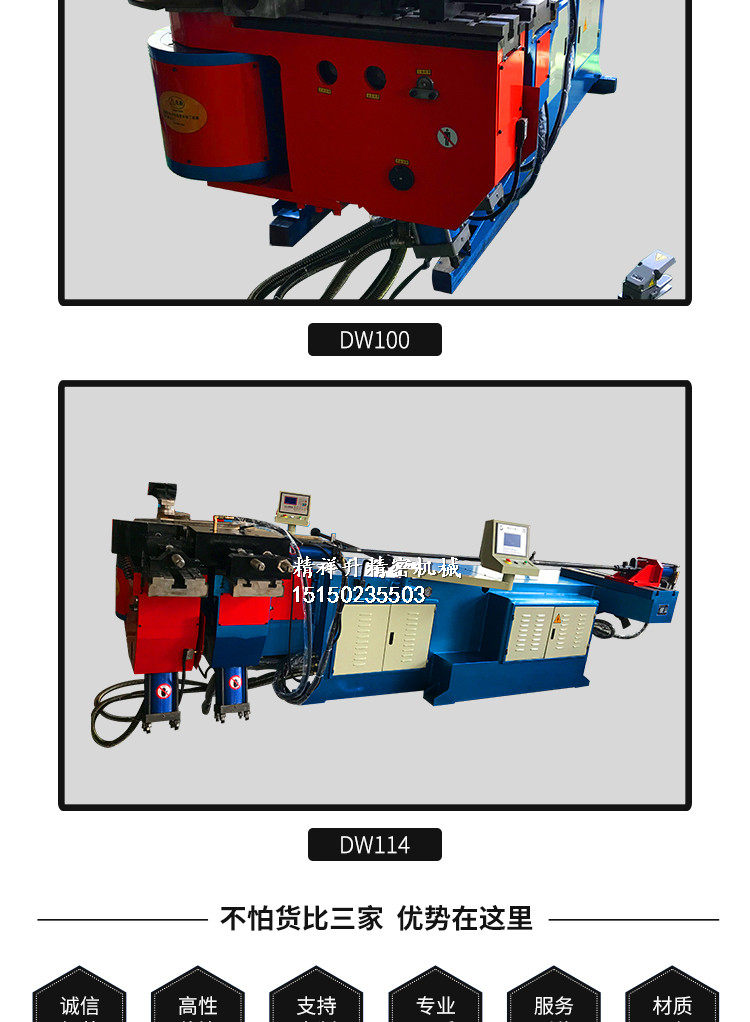

Параметр проекта Модель | DW-100NC | DW-114NC | DW-130NC | DW-168NC | DW-215NC | | |
Способность изгибания | Железная трубка | Φ100×6.0t | Φ114×8.0t | Φ130×10t | Φ168×14t | Φ215×20t | |
труба из нержавеющей стали | Φ90×3.0t | Φ100×3.5t | Φ114×4.0t | Φ133×4.5t | Φ168×10t | | |
Квадратная труба | □ 85×3.5t | □ 100×3.5t | □ 125×3.5t | □ 150×8.0t | □ 180×10.0t | | |
Радиус изгиба (мм) | 450 | 450 | 500 | 650 | 800 | | |
Угол изгиба (°) | 190° | 190° | 190° | 190° | 190° | | |
Эффективное ядро расстояние (мм) | 4500 | 5000 | 5500 | 6500 | 7500 | | |
Точность изгиба (°) | ±0.15 | ±0.15 | ±0.15 | ±0.15 | ±0.15 | | |
Скорость изгиба (°/Sec.) | 50 | 50 | 30 | 15 | 15 | | |
Метод изгиба | Гидравлический драйв | Гидравлический драйв | |||||
Мощность двигателя масляного насоса (кВт) | 15 | 22 | 22 | 30 | 30 | | |
Гидравлическое давление (МПа) | 16 | 16 | 17 | 17 | 17 | | |
Размер формы (l×W×H)m | 5.4×1.4×1.4 | 5.8×1.8×1.5 | 6.5×1.9×1.5 | 7.8×2.0×1.8 | 8.5×2.2×2.2 | | |
Вес машины (кг) | 4200 | 5800 | 7500 | 9500 | 12000 | ||
1. Принцип введение:

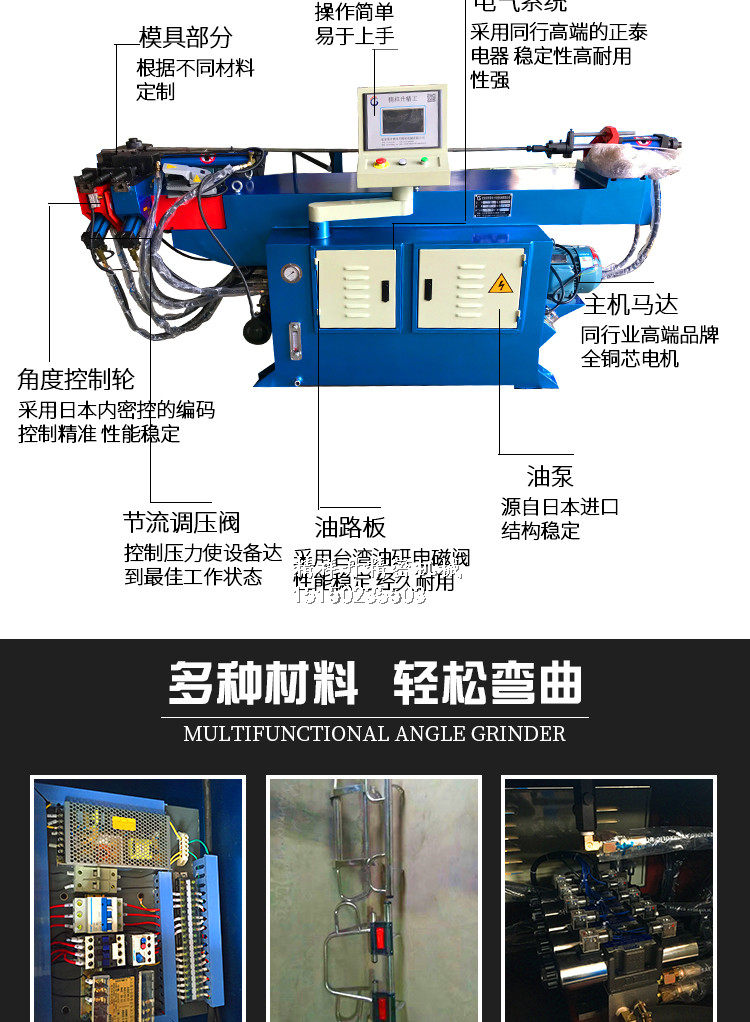

  Эта машина состоит из основных деталей, таких как основные механизмы привода, механизмы основных палочек, верхний материал, механизмы приспособления, устройства подачи автомобилей, сервоутронные устройства, электрические системы и гидравлические системы.При работе двигатель приводит к вращению масляного насоса, поставляется маслом давления и устанавливает параметры на сенсорном экране. Порядок и регулярные движения для достижения высокой точной изгибы сгибают цель трехмерной трубки пространства.
2. Основная функциональная функция:
Написание и ввод 1 -процесса напрямую выполняются на сенсорном экране диалога человека -махин.
2 программы и данные имеют функции защиты пароля.
3 углового и кормления контролируются моторным сервоприводом.
4 Система механического управления имеет функцию подсчета обработки и функцию самодиагностики.
5 Механизм имеет функцию защиты и аварийной остановки.
