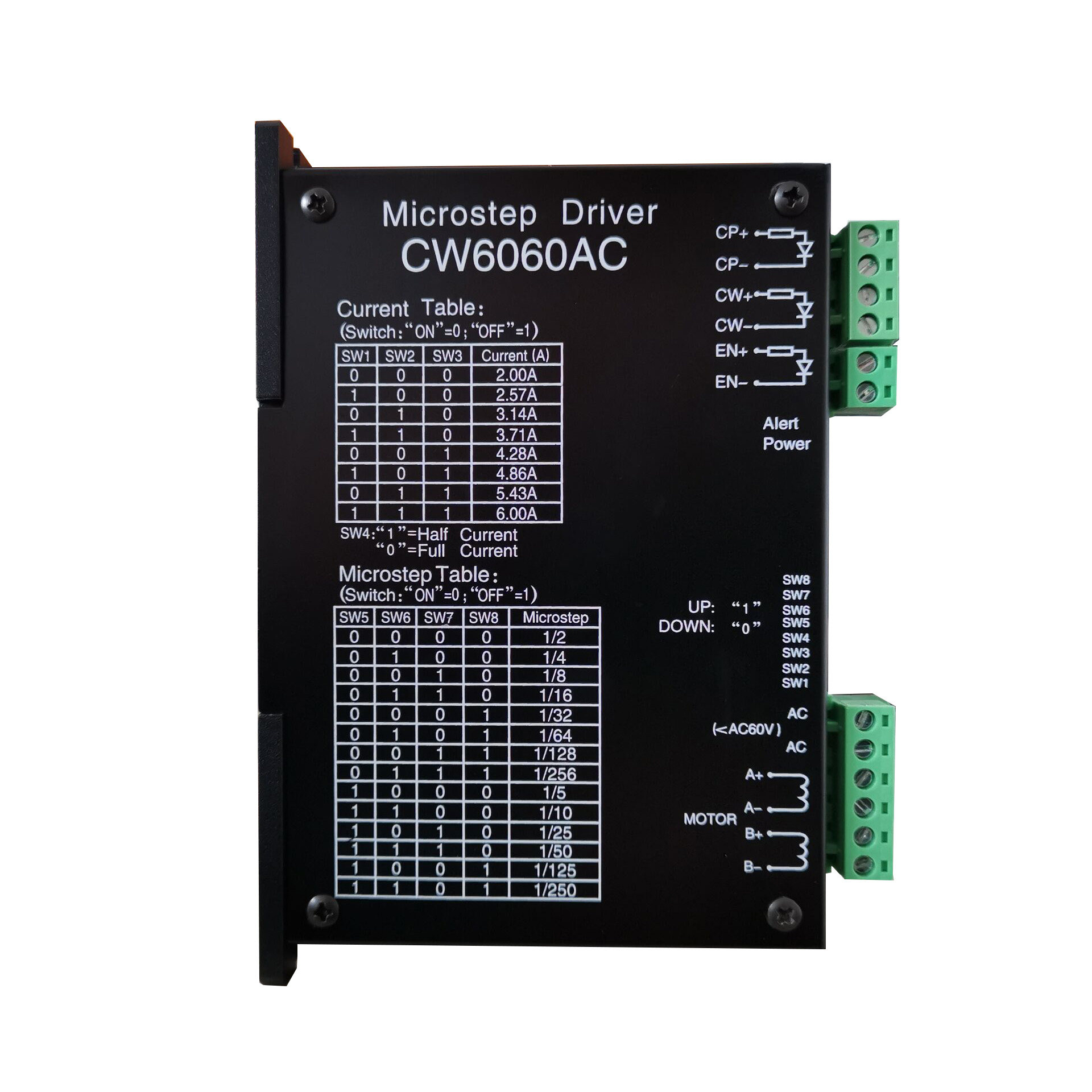

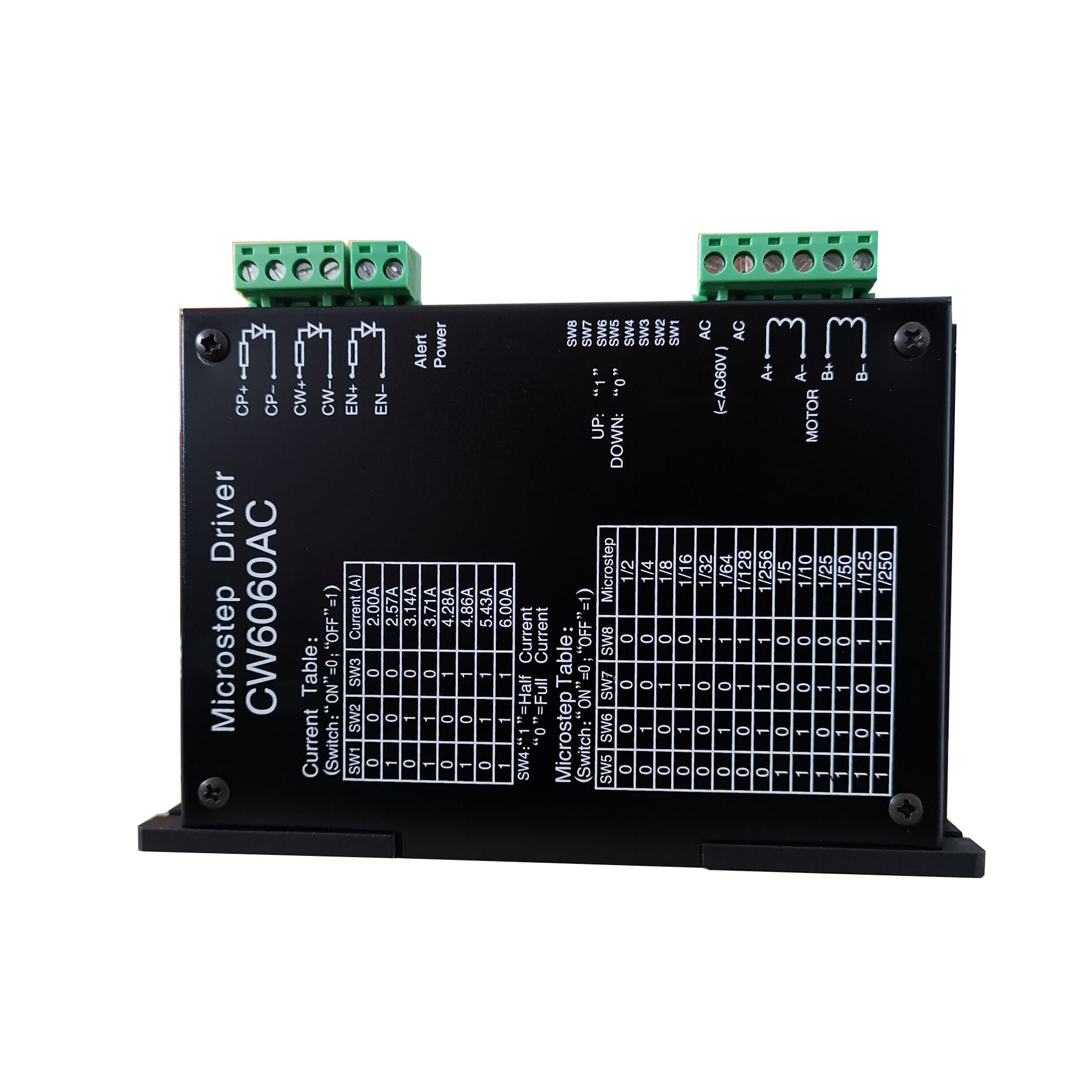

Spot Promotion Microstep Driver CW6060AC Качественный три пакета
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- Фазовый ток: фазовый ток этого модуля может быть скорректирован между 2 и 6А с пиком 7,2а
- Способ работы: 1/2, 1/4, 1/8, 1/16, 1/32, 1/64, 1/128, 1/256 шагов
1/5, 1/10, 1/25, 1/50, 1/125, 1/250 шагов
- Форма защиты: перегрев, над давлением, защита от перегрузки
- Стандартный размер: 147 мм×97mm×30mm
- масса:<600g.
- Работая среда: температура -15 ～ 40 ℃ влажность<70%.
- Введите: совместимость с одним/двойным импульсом.
Терминалы:
- AC, AC: питание питания.
Примечание: не превышать60VAC, Чтобы избежать поврежденных модулей.
- B+, B-: однофазная сумка для шага Motor
- A+, a-: еще один линейный пакет Step Motor
5. CP +, CP -: входной входной терминал вены (эффективный край поднятия, продолжительность>10 мкс)
6. CW +, CW-: Управление направлением работы двигателя, которое можно изменить, управляя конец терминала
Направление работы двигателя
7. REST+, REST-: этот входной сигнал используется для включения/запрета, высокого уровня
Уровень уровня не может работать, и его можно приостановить, когда не используется.
◆Диаграмма интерфейса контрольного сигнала подобна правой
СущностьМеры предосторожности:
- Когда температура окружающей среды высока или рабочая ток превышает 3A, модуль должен быть зафиксирован на большой металлической оболочке, или обратная машина внешней оси рассеивается, чтобы облегчить длительную надежную работу модуля.
- Автоматическое полуавтобудирование: если верхний контроллер не отправляет сигнал шага через полсекунды, драйвер автоматически введет полуоткрытие мощности . В этом состоянии он был уменьшен, но выходной момент двигателя также уменьшился соответственно.Автоматически восстанавливает номинальное значение выходного тока, когда появится следующий импульс.
- Ошибка -фаза защиты: когда двухфазный двигатель подключается к приводу, пользователь склонен подключить неправильную фазу, чтобы сильно повредить драйверу.Существует схема защиты от ошибки в водителе.Пожалуйста, проверьте, неправильно ли моторная проводка
СущностьРегулировка переключателя на номере:
1. Регулировка сегментации:
Dial -dial Switch: ON = 0; OFF = 1 | ||||||||||||||
SW5 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 1 | 1 | 1 | 1 | 1 | 1 |
SW6 | 0 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
SW7 | 0 | 0 | 1 | 1 | 0 | 0 | 1 | 1 | 0 | 0 | 1 | 1 | 0 | 0 |
SW8 | 0 | 0 | 0 | 0 | 1 | 1 | 1 | 1 | 0 | 0 | 0 | 0 | 1 | 1 |
Подразделение | 1/2 | 1/4 | 1/8 | 1/16 | 1/32 | 1/64 | 1/128 | 1/256 | 1/5 | 1/10 | 1/25 | 1/50 | 1/125 | 1/250 |
2. Регулировка тока:
Dial -dial Switch: ON = 0; OFF = 1 | ||||||||
SW1 | 0 | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
SW2 | 0 | 0 | 1 | 1 | 0 | 0 | 1 | 1 |
SW3 | 0 | 0 | 0 | 0 | 1 | 1 | 1 | 1 |
Фазовый ток (а) | 2.00 | 2.57 | 3.14 | 3.71 | 4.28 | 4.86 | 5.43 | 6.00 |
3. Настройка полного потока/полуаполита:
SW4: 1 = половина -точка; 0 = полный поток
4 Настройки пульса:
