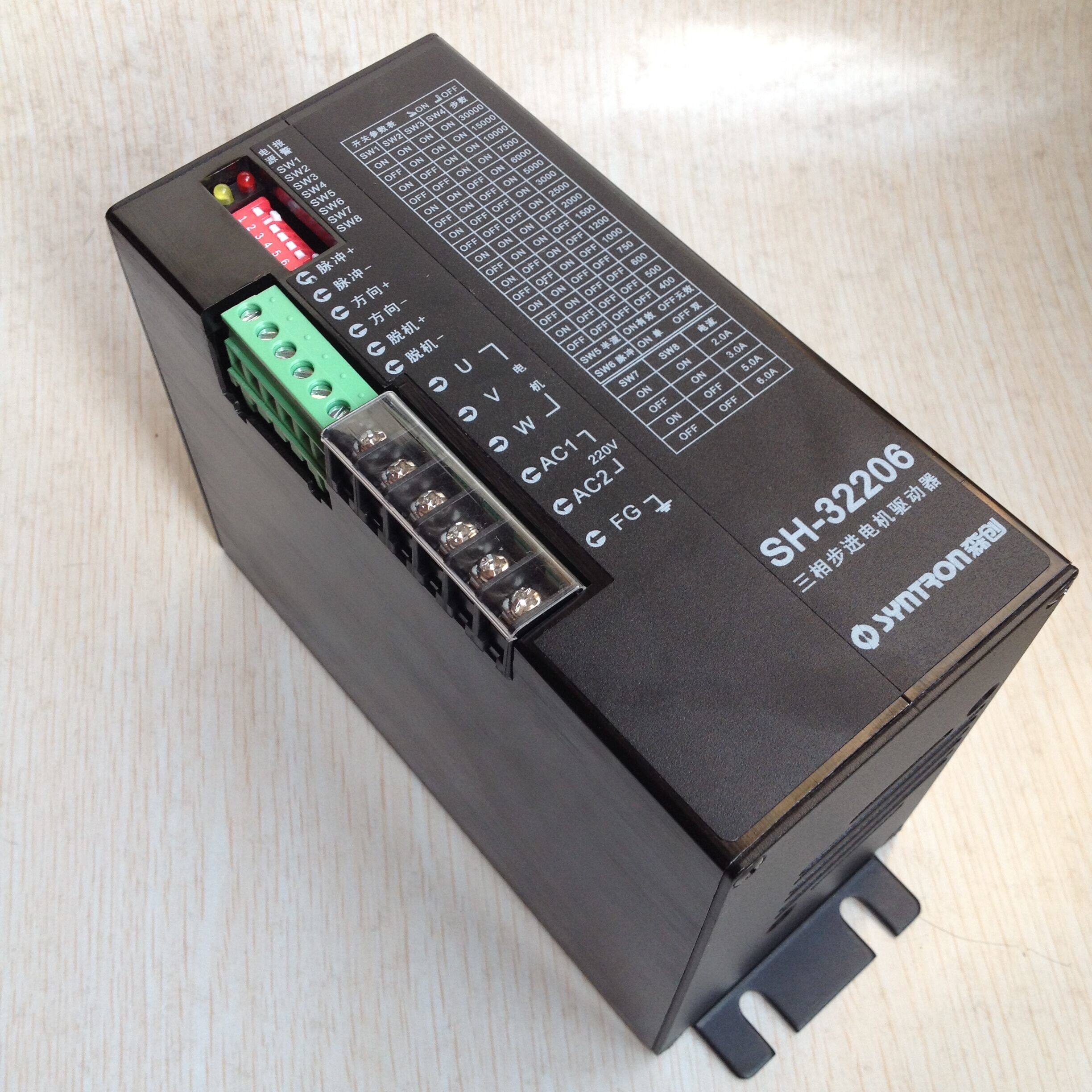

Spot оригинальный новый драйвер трехфазного гибридного шагового двигателя Senchuang SH-32206
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
[Примечание] Из -за серьезных изменений температуры среды хранения и транспортировки легко производить росу или мороз. В настоящее время водителя следует размещать на более 12 часов. После того, как температура водителя согласуется с температура окружающей среды, она должна быть включена. Напряжение Конструкция блока питания переключения внутри пошагового привода гарантирует, что он может адаптироваться к более широкому диапазону напряжений. Рекомендуется использовать 80 ~ 220 В.Электромагнитная индукция двигателя приведет к определенному заряду для оболочки двигателя. Чтобы обеспечить безопасность пользователя, обязательно используйте диаметр провода 2 мм2Вышеуказанные провода соединяют линию защиты корпуса двигателя и корпус привода привода к защите земли, а изолированный трансформатор должен использоваться для питания водителя. Выбор вывода тока Драйвер шага принимает метод биполярного постоянного тока, а максимальное значение выходного тока составляет 6a/phase (допустимое значение). Различные комбинации 7 -го и 8 -битного переключателей панели драйвера могут легко выбрать 4 тока. См. Выбор тока. стол),(Примечание: упомянутый здесь ток относится к пиковому значению синусоидального тока на фазу драйвера. Метод использования измерителя тока строкового тока не может получить правильное чтение.)Пользователи, которым нужен специальный ток, должны связаться с производителем и вносить коррективы производителем.

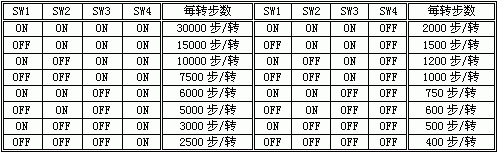

Сегментация Пользователи могут выбрать в общей сложности 16 режимов подразделения через первую, вторую, 3 и 4 -й четырехбулочный переключатель на панели привода. Количество шагов каждого этапа двигателя может использоваться для достижения шага расстояния Две фазы (такие как двухфазные стандартные стандартные полуболевые 400 шагов/поворот) также могут обеспечить шаг -расстояние, аналогичное пяти фазам (например, пять фазовых стандартов и половина шага 1000 шагов/езда). Пользователи могут решить их собственная сегментация в соответствии с их потребностями (см. Таблицу выбора режима подразделения).
Вы можете выбрать единый режим импульса, выбрав 6 -ю цифровой переключатель через панель привода (6 -е место‘ON’) Или двойной режим (6 -е место‘OFF’К.Импульс отдельного импульса соединен с помощью импульсного порта, а уровень порта направления определяет направление двигателя; в режиме двойного импульса, драйвер получает положительный импульс от импульсного отверстия к импульсу или биполяру Допустимый сигнал.ПРИМЕЧАНИЕ. Выбор одиночного/двойного импульса должен быть установлен перед источником питания. Модификация во время работы питания должна быть отключена, а затем выключена. Автоматическое полуоткрытие Вы можете выбрать, следует ли открыть автоматическую полузащитную функцию через пятый цифровой переключатель диска панели привода и поместить ее в‘ON’Полуокуратор действителен.Если драйвер работает, когда вы решите открыть эту функцию, если новый импульс не получен в течение 1 секунды, драйвер автоматически входит в полуоткрытое состояние, а фазовый ток уменьшается до 50 % от стандартного значения для достижения цели Снижение энергопотребления. При получении нового импульса при получении нового импульса драйвер автоматически выходит из полуоткрытого состояния.ПРИМЕЧАНИЕ. Автоматическое полуоткрытие должно быть установлено перед выработкой питания. Модификация во время работы операции мощности должна быть отключена, а затем отключена. Dimantle функция Драйвер шага устанавливает обработанный порт ввода сигнала. Пользователь может вывести сигнал уровня вылета водителю в любое время в драйвер в соответствии с необходимостью. Защита от перенапряжения Когда входное напряжение превышает 260VAC, или торможение обратной связи приводит к превышению напряжения шины, превышающего 320VDC, действие схема защиты от переосмысления привода, освещен сигнализации привода, водитель паус двигатель драйвера, и сигнал тревоги может быть автоматически поднят после напряжения. возвращается к нормальному значению.Обратите внимание, что сигнал тревоги также будет включен во время начального увеличения мощности водителя. Это вызвано обработкой внутренних ограничений водителя. Он автоматически исчезнет примерно через 1 секунду, что является нормальным. Входной сигнал Вход сигнала диска -ступенчатого драйвера использует терминал -заглушки, который можно удалить, а затем вставить после подключения линии.Входной сигнал этого диска использует интерфейс с двойным средством, который может соответствовать различным формам интерфейса, таким как Co -yin, Common Yang и Differial. Вход в сигнал пульса:Внутренняя часть порта драйвера шага помещается в оптокуплер, который понимается от перехода к переходу от управления на шаг.Для общего янга низкий уровень эффективен (обыкновенный инь высокий уровень и эффективен). В настоящее время водитель будет управлять двигателем по соответствующим времени.Для правильной работы драйвера действующий сигнал уровня должен составлять менее 50%.μсМаксимальная частота отклика сигнала этого диска составляет 80 кГц (затронуто портом контроллера с емкостью), и чрезмерная входная частота может не может получить правильный отклик. Ввод сигнала направления:В одном режиме импульса внутреннее оптокуплеры конца интерпретируется как два направления для работы двигателя. Изменение сигнала изменит направление работы двигателя.Следует отметить, что следует гарантировать, что сигнал направления ведет не менее 10 на входе сигнала импульсаμS установлен, чтобы избежать ответа на ошибку водителя на импульс.Когда нет необходимости меняться, сигнал направления может быть приостановлен.В режиме с двойным импульсом этот порт получает обратные импульсы, а логика интерфейса требует соответствия вводу импульса. Ввод ввода сигнала:Когда включен встроенный OptoCoupler, ток двигателя будет отрезан, а ротор находится в свободном состоянии (состояние пролапса).Когда эта функция необходима, сигнал вылета может быть приостановлен. Типичная схема подключения
| |||||||||||||||||||||||||||||||||||
Технические характеристики:
