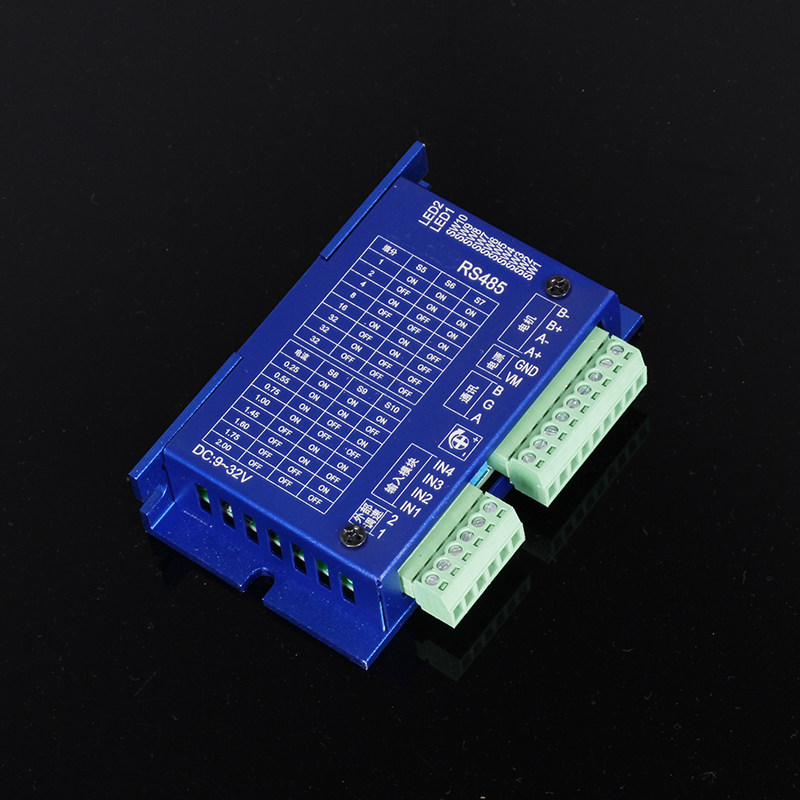

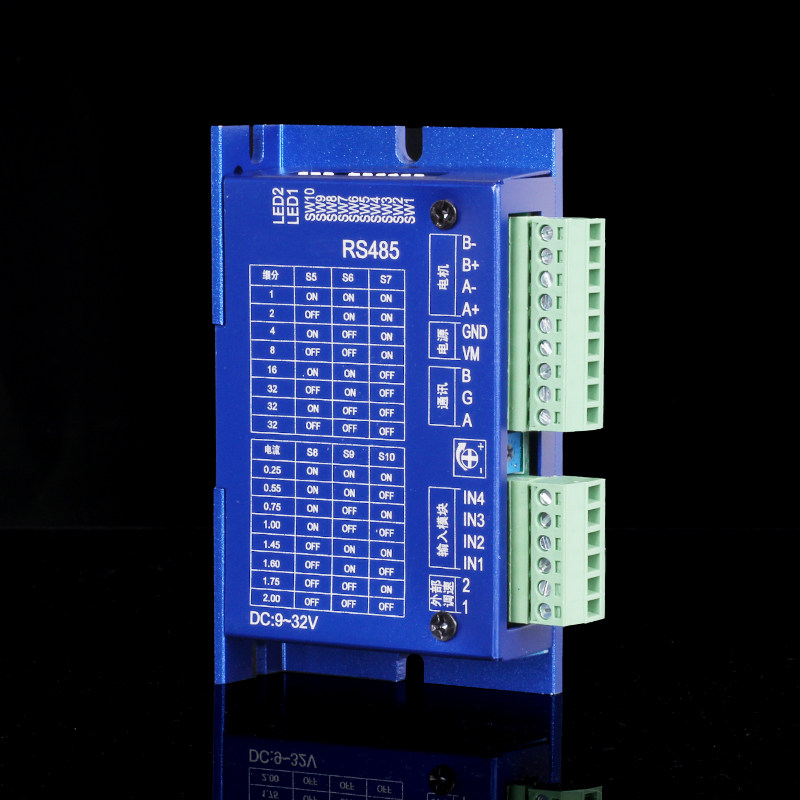

DC, мотор, синий электрический телескопический драйвер для программирования, 32v

Цена: 4 966руб.    (¥235)
Артикул: 672962581354

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:龙翔五金旗舰店
Адрес:Цзянсу
Рейтинг:
Всего отзывов:0
Положительных:0
Выберите вариацию / цвет
Добавить в корзину
Другие товары этого продавца
¥48010 109руб.
¥601 268руб.
¥67014 077руб.
¥30634руб.
  • Информация о товаре
  • Фотографии
Цвет: RS485 Drive












--1. Характеристики системы--

1. Рабочее напряжение: DC
12 В -30 В, обычно
42 Моторная рекомендация 12 В, 57 моторная рекомендация 24 В;

2. Движение привода: 8 токов 0,25-2A доступны;

3. Подразделение драйвера: 1-32 6 Параметры подразделения;

4. Вывод
1 частота дорожного импульса: 1 Гц -50 кГц; управление 1 шагом в двигатель;

5, 1 из регулятора скорости посадочного потенциометра и 1 -х канального интерфейса регулирования скорости внешнего потенциометра (для режима
2-рекорд 4 средней скорости двигателя);

Цифровой вход 6, 4(Низкий уровень эффективен, то есть отрицательная мощность питания); Вы можете подключить переключатель кнопки, чтобы ограничить переключатель;

7, 1 Низкий 485 Интерфейс: реализовать 485 контроля связи, протокол связи Modbus -RTU, клиенты могут разработать вторичную разработку в соответствии с предоставленным нами протоколом связи. Чип -микрокомпьютер и т. Д.;

8. 4, 4 Режимы работы: 1. Режим связи Modbus-RTU; 2. Режим работы в оба

Поле приложения: Промышленная автоматизация Управление продуктом: 96x68x23mm












2. Основная операция:

1. Установите режим выполнения, сегментацию привода и ток привода через 10 -битный циферблат;
[[[[[[[[[[[[[[[[Наберите, чтобы указатьНА]

иллюстрироватьВнутренний/внешний потенциометр выбор (только один может быть выбран в 2),Он эффективен только в режиме режима 2-4 и скорости регулировки скорости.

SW1Для включения внутренний потенциометр действителен; неверный;

SW2Эффективно для внешнего потенциометра; offf неверный; выключен;












SW3SW4Примечание (выбор из 4 режима работы)

OFFOFF1. Режим управления связи Modbus-RTU

ONOFF2. Работая операция

ONON3. Запуск одного триггера.

OFFON4. Работа с положительным и отрицательным












СегментацияSW5SW6SW7






 1ONONON






 2OFFONON






 4ONOFFON






 8OFFOFFON






 16ONONOFF






 32OFFONOFF






 32ONOFFOFF






 32OFFOFFOFF

















ТекущийSW8SW9SW10






 0.25ONONON






 0.55ONONOFF






 0.75ONOFFON






 1ONOFFOFF






 1.45OFFONON






 1.6OFFONOFF






 1.75OFFOFFON






 2OFFOFFOFF







2. Введение в 4 функции режима работы



Как только электричество, LED1, LED2 будет уничтожен один раз.Затем введите соответствующий режим работы.

иллюстрировать1MODBUS-RTU Режим связи22 -раунд -режим работы3 режима одного триггера4 положительный и отрицательный режим триггера





LED1РазрушатьЯркийЯркийРазрушать





LED2РазрушатьРазрушатьЯркийЯркий






3, 4 Описание функции функции работы



(1): режим связи Modbus-RTU (интерфейс связи RS485)

Может управлять управлением компьютером, управлением ПЛК и промышленным контролем сенсорного экрана.Мы предоставляем программное обеспечение отладки компьютера, сенсорный экран Xinjie, сенсорный экран Weilun и корпус управления сенсорным экраном Kunlun.

1>Может достичь одной шаг работы, вращения, обратного, остановки, возврата механической нулевой точки иМногоэтапная автоматическая операцияФункция

2>Реальное отображение состояния: вход, состояние вывода, состояние работы двигателя и т. Д.

3>Параметры настройки: угол шага -расстояния, подразделение, частота начала, частота с добавлением и вычитанием, рабочая скорость, направление работы, расстояние работы, режим остановки, положительный и отрицательный сигнал запуска, положительный и отрицательный сигнал, механический нулевой точку Сигнал, скорость скорости передачи.В этом режиме он предоставляет программное обеспечение отладки машины с верхним уровнем.<DRV8825-RS485 Upper Machine Debug Software Использование Руководства>


(2): режим работы тура (количество раундов может быть установлено в интерфейсе базового параметра в режиме связи Modbus-RTU)



IN1 --- Запустите (после запуска двигатель немедленно вращается) (Регуляция скорости потенциометра)

IN2 --- Положительный предел (после запуска двигатель немедленно изменяется)

IN3 --- Антимит (количество круглых триггеров, двигатель остановился сразу после запуска. Если количество раз больше 1 после запуска, двигатель снова начинает переноситься.)

In4 --- Скорость остановка

В этом режиме первый триггер
Двигатель IN1 немедленно вращается, запускается во время операции вращения
In2, двигатель работает немедленно.Когда двигатель запускается во время работы двигателя, двигатель немедленно поворачивается.Беги (как это.Пока не запустите в 4, двигатель немедленно остановился.(Или после того, как количество раундов достигает количества настроек, прекратите работать, когда он встречается в 3)


(3): режим работы с одним триггером (регуляция скорости потенциометра)



IN1 --- Запустите (после запуска двигатель сразу же)

IN2 --- Скорость Стоимость (после следующего триггера IN1 направление двигателя согласуется с последним)) в аварийной остановке 3-после следующего триггера в 1, направление двигателя обратное)

IN4 --- скорость скорости (в следующий раз запускается в следующий раз
После IN1 направление двигателя положительное)

В этом режиме сначала запускает двигатель IN1, чтобы немедленно вращаться и останавливается при запуска в 2 или IN3 или IN4.Запуская снова в 1 направление работы начала двигателя, определяется последним сигналом управления триггером.


(4): положительный -негативный режим работы триггера (регулирование скорости потенциометра)

IN1 --- Позитивное вращение (после запуска двигатель немедленно)

IN2 --- Обратный (после запуска двигатель немедленно изменяется)

IN3 --- Позитивный предел



IN4 --- Анти-лимитная позиция

В этом режиме запуск двигателя IN1 немедленно поворачивается; запуск двигателя IN2 немедленно изменяется, во время процесса прямого вращения при столкновении с IN3 двигатель немедленно останавливается.(В настоящее время вы можете только изменить его снова.) Во время изменения, когда вы столкнетесь с In4, двигатель немедленно остановился.(В настоящее время вы можете повернуть только снова) снова)
