Шахта -Использовая пилообразное волновая машина для прыжков с двойной мощностью переплетения
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- Депозит XJT5-2
- Депозит XJT4-2
- Депозит XJT3-1
- Депозит XJT2-2
- Депозит XJT1-1
- Аксессуары
| Цвет: | Депозит XJT1-1, Депозит XJT2-2, Депозит XJT3-1, Депозит XJT4-2, Депозит XJT5-2, Аксессуары |
Приспособление для пилообразной волны - это современное оборудование для гравитационного отбора. , благодаря своей большой вычислительной мощности, широкому диапазону детализации выбора, простоте эксплуатации и обслуживания, он широко используется для грубого отбора или отбора. Россыпное золото, олово, титан, гематит, железная руда, уголь и другие полезные ископаемые, особенно в областях переработки марганцевой руды и барита, широко используются.
Традиционные приспособления в основном приводятся в движение за счет кругового эксцентриситета, а кривые пульсации их приспособлений в основном имеют синусоидальную форму. Поскольку скорости подъема и падения воды, а также время действия, вызванное движением диафрагмы, в основном одинаковы, это не способствует разрыхлению отсадочного пласта и расслоению частиц руды по удельному весу, что влияет на степень разделения и скорость извлечения оборудования.
Отсадочное приспособление пилообразной волны представляет собой энергосберегающее оборудование для переотбора, разработанное и усовершенствованное на основе традиционного приспособления, основанного на теоретических правилах расслоения отсадочного станка. Кривая пульсации приспособления имеет зигзагообразную форму, благодаря чему восходящий поток воды течет быстрее, чем падающий: время подъема короткое, а время падения продолжительное; Преодоление проблемы Синусоидальная пульсирующая кривая приспособления создает восходящие и нисходящие потоки воды с одинаковым временем действия, что увеличивает рыхлость слоя, облегчает эффект всасывания, позволяет тяжелым минеральным частицам в минерале полностью оседать и значительно улучшает степень разделения оборудования и скорость извлечения.По сравнению со струнным волновым приспособлением соответственно Sn 3,01%, Вт 5,5%, Pb 1,63%, Zn 2,04%; расход воды снижается на 30-40%, площадь помещения уменьшается на 1/3, ход регулируется. Благодаря использованию электромагнитного регулировочного двигателя для перетаскивания частота хода может регулироваться бесступенчато. Его производительность достигла передового отечественного уровня и в настоящее время является самым идеальным оборудованием для повторного выбора. .
Используйте принцип
После того, как необработанная руда измельчается, она достигает размера частиц, заданного в отсадочном приспособлении, а затем равномерно подается в питающий желоб отсадочного приспособления через подающее устройство. Когда приспособление, перемещающееся вниз, работает нормально, качающийся стержень, перемещающийся вниз, качается вверх и вниз под действием эксцентрикового рычажного механизма. Расстояние перемещения поворотного стержня вверх и вниз регулируется путем регулировки эксцентриситета эксцентрикового вала, а частота хода приспособления регулируется путем регулировки скорости двигателя.
Поворотный стержень, движущийся вниз, регулярно раскачивается вверх и вниз, заставляя барабанную перепонку и корпус конуса, движущегося вниз, двигаться вверх и вниз, что, в свою очередь, вызывает регулярные колебания потока воды в приспособлении вверх и вниз. Поскольку пульсирующая кривая, создаваемая механизмом эксцентрикового соединения, представляет собой синусоидальную кривую, поток воды, генерируемый приспособлением этого типа, также аналогичен синусоидальному пульсирующему потоку воды.
Синусоидальная кривая пульсации формирует вертикальную переменную силу потока воды в отсадочном приспособлении, а минералы, поступающие в отсадочную сортировочную емкость, перерасслояются под действием вертикального переменного потока среды.
Минеральные частицы с более высокой плотностью быстро оседают в потоке воды и располагаются в нижнем пространстве слоя материала, а минеральные частицы с малой плотностью медленно оседают в потоке воды и располагаются в верхнем пространстве материала. Из-за разницы в плотности материалам с низкой плотностью трудно проникнуть в нижнее пространство через слой материала с высокой плотностью.Таким образом, материалы, поступающие в приспособление, грубо делятся на два слоя материала.Тяжелые минералы поступают в концентратный резервуар через сито, а легкие – в хвостохранилище и выгружаются. Материалы непрерывно подаются в отсадочную машину, сортируются, а затем выгружаются отдельно, образуя непрерывный процесс обогащения отсадочной машины.

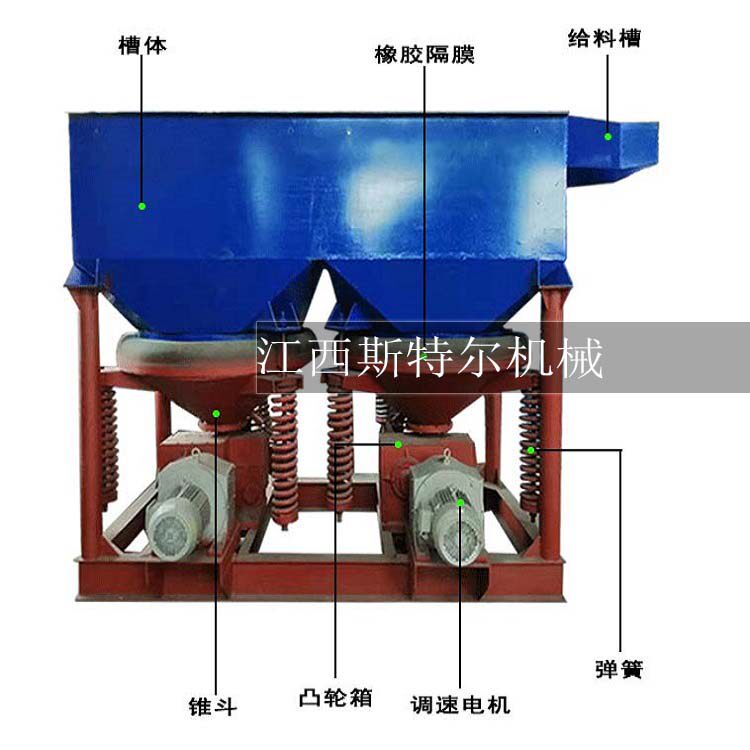

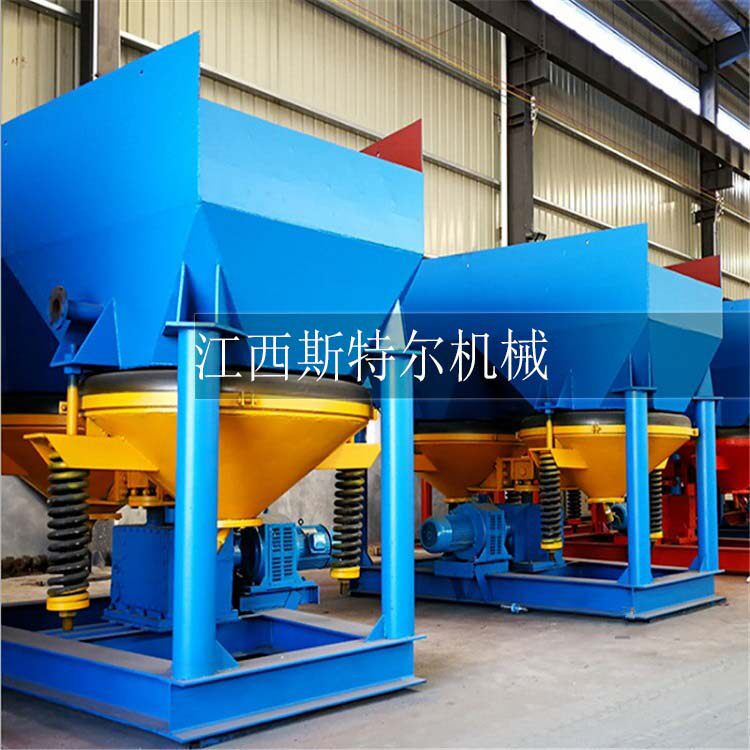

Пилообразная волнообразная конструкция приспособления
1-Корпус обогатительной цистерны; 2-резиновая диафрагма; Ковш 3-х конусный; 4-пружина; 5-скоростной двигатель 6-кулачковая коробка;
7-Фланец подводящего водопровода; 8-Экран; 9-Кормушка 10-местный каменный 11-Фиксированная рамка экрана 12-деревянная доска

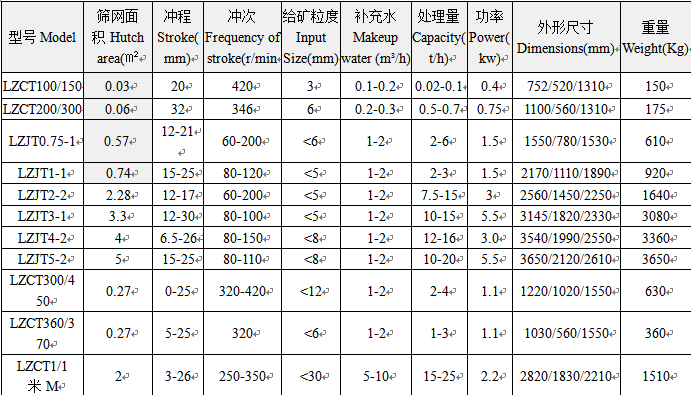

Технические параметры
