Пожарный блок питания, 24v, 24v

Цена: 38 721руб.    (¥1850)
Артикул: 522876971658
Доставка по Китаю (НЕ включена в цену):
170 руб. (¥8)

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:向日葵0927188
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥3006 339руб.
¥1002 113руб.
¥831 754руб.
¥551 163руб.
  • Информация о товаре
  • Фотографии

CFT□AИнструкции по использованию системы пожарной энергии Использовать инструкции

CFT□AПожарная система электроэнергииЭто национальный стандарт в соответствии с национальным стандартом индустрии пожарной сигнализации<<Контроллер пожарной сигнализации Общее техническое состояние>>(GB4717-2005) и серия низковольтных стабилизирующих источников питания, разработанного и производимого «техническими условиями-борьбой с огнем-ура Коммуникационное оборудование, огнетушительное управляющее оборудование, оборудование для испытаний газа и другие строительные системыСущностьОсновная схема выходов DC 24V, пользователи также могут выбирать 5 В, 12 В, 35 В, от -12 В до -20 В и т. Д., Может быть изолированы или вместе.Существует также вице -цикл для зарядки для батареи для хранения.Первый □ указывает на то, что текущая емкость основной цепи разделена на 10a, 20a, 30a и т. Д. Второй □ представляет собой структуру шасси, которую можно разделить на панель M, настольные и настенные, связанные B.Он имеет такие функции, как основное резервное переключение питания, защита от перенапряжения, защита от перегрузки, защита от короткого замыкания, защита от перегрева, защита лимита батареи и другие функции. Индикатор светодиода панели и индикатор уровня TTL сигнала, такой как под давлением.Питание добавляется с помощью воздушной системы, контролируемой температурой.

1. Размер&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;

&nbsp;

10A,20A,30AУстренная настена-B

&nbsp;

Размер (единица мм)

&nbsp;

&nbsp;

CFT-M(2U)

CFT5A- б

CFT- б

A

433

285

269

B

88

80

90

C

250

135

155

D

482

320

292

E

465

304

280

F

76.2

100

76

&nbsp;

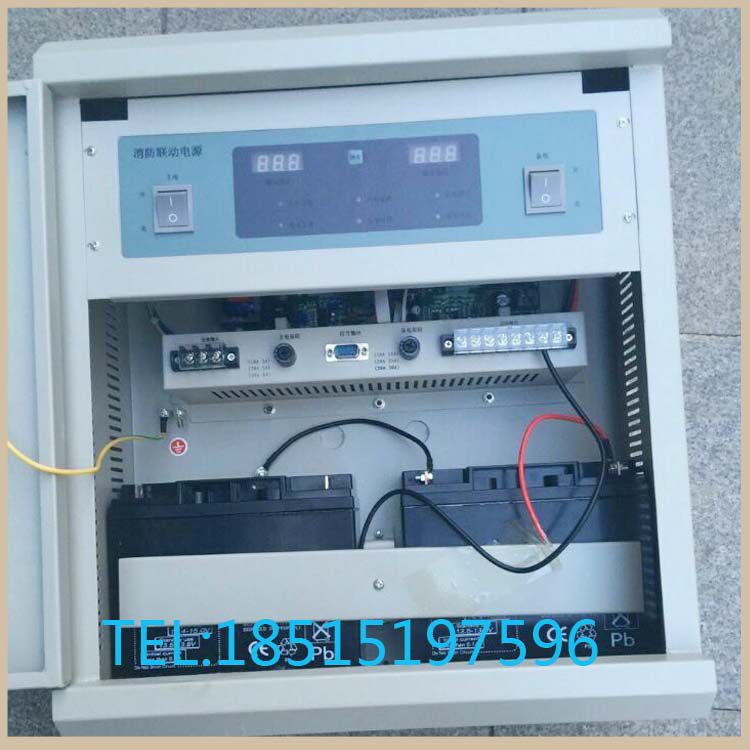

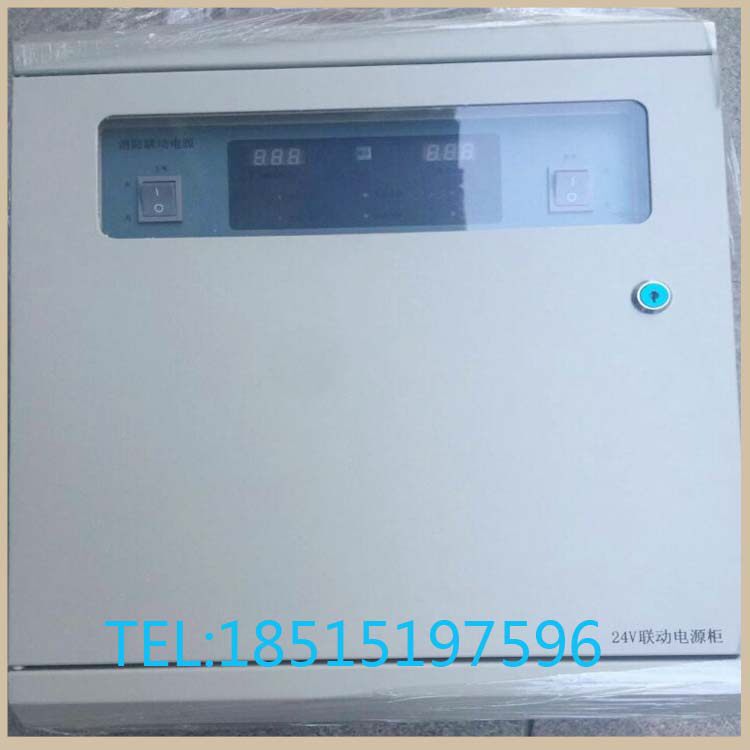

Питание -тип коробки можно разделить на три спецификации 24V10A/20A/30A. Он установлен для настенной настенной стены. Кабельная скважина, а также лестница и коридор, питайте питание для различных типов пожарного оборудования, используя DC 24V поблизости.Его форма высотой 455 мм&Раз; шириной 400 мм&Раз; толщиной 170 мм.

Если пользователю необходимо установить большую батарею с помощью более 24AH, или шкаф должен быть превращен в тип дождя, или если у вас есть особые требования для функционального сигнала источника питания, его можно использовать как невозможный продукт и закажите его отдельно.

2. Основные функции

※ Перезапись, перегрузки, короткометражный, перегрев функции защиты.

1,Когда основное напряжение питания превышает определенное номинальное напряжение, напряжение уменьшается до нуля, а выход восстанавливается после сбоя отказа.

2,Когда основной источник питания превышает 10%от номинального тока или короткого замыкания, напряжение падает, ток ограничен точками перегрузки, а выход восстанавливается до сбоя.

3,30AВышеуказанные модели имеют перегрев принудительного ветра и холодной функции.

※ Основная функция переключения питания.

Когда основная сила сломанаИли напряжение ниже, чемAC150VНиже, Может автоматически конвертировать в запасной источник питания; Когда основная мощность восстанавливается, она может автоматически конвертировать в основную питание.Между основными и запасными источниками нет интервала времени.

※ Функция обнаружения сигнала.(Модель -B на стене без инструкций по светодиоду панели, инструкций заголовка и т. Д.)

1.&nbsp;&nbsp;&nbsp;Основной рабочую сигнал электроэнергии S1. Когда основная работа по источнику питания, S1 имеет высокий уровень, S2 - низкий уровень и имеет инструкции по светодиоду панели.

2.&nbsp;&nbsp;&nbsp;Сигнал работы электроэнергии S2. Когда обрабатывается мощность резервного копирования, S2 на высоком уровне, S1 - низкий уровень и имеет инструкции по светодиоду панели.

3.&nbsp;&nbsp;&nbsp;Основной сигнал электрического разлома S3. Когда основной источник питания находится под напряжением или работой по урегулированию питания, S3 является высоким уровнем и имеет инструкции по светодиоду панели.

4.&nbsp;&nbsp;&nbsp;Сигнал индикатора зарядки S4. При зарядке источника питания индикатор зарядки включен.Индикатор зарядки погашается, когда полон зарядки.

5.&nbsp;&nbsp;&nbsp;Сигнал неисправности электроэнергии S5. Когда зарядное устройство зарядное устройство резервное питание подключено к перерывам и короткому замыканию между резервной копией и коротким замыканием, S5 - высокий уровень, и есть инструкции по светодиоду панели.

6.&nbsp;&nbsp;&nbsp;S6. Когда запасной источник питания падает в одиночку до 22 В, S6 на высоком уровне и имеет инструкции по светодиоду панели.

Примечание. Максимальный выходной ток каждого конца сигнала10mA, Отклик напряжения низкого уровня&le;0.7V, Высокоуровневый отклик напряжения&ge;4.3VСущность

※ Функция защиты от электроэнергии.

Короткий загрязнение запасной стороны не влияет на основную цепь 24 В.При работе в одиночку, когда аккумулятор чрезмерная, мощность страхования резерва энергопотребления сломана, чтобы защитить батарею.Когда напряжение разряда аккумулятора ниже 20 В, выходной вывод отключается, чтобы предотвратить разряд батареи.После защиты тока разряда аккумулятора&le;2mAСущность

※ Функция сбоя пчела и муфель.

&nbsp;&nbsp;&nbsp;Для источника питания панели 2U, когда резерв питания работает (то есть основной электрический сбой) или основное электричество над током, или когда сбой резерва электроэнергии, или когда источник питания не является напряжением, звучит пчело и нажмите кнопку Мяффа к звуку.Когда определенная ошибка удаляет звук, сбой отказа вернулся к нормальной жизни, и тот же сбой произошел во второй раз.

3. Технические индикаторы

※ Температура окружающей среды: 0-40 ℃

※ Экологическая влажность: менее 90%RH

※ Входное напряжение: AC220V&NBSP; + 10% -15%

※ Стабильность напряжения: менее 2%

※ Стабильность нагрузки: менее 2%

※ Пик шума: менее 1%

※ Поточная точка: 110%номинального тока, такой как основная точка потоковой передачи 10A, составляет 11А.

※ Точка давления с электричеством: около 22 В, отрежьте выход при ниже 20 В, чтобы предотвратить разгрузку батареи

※ Зарядка производительность:Сначала постоянный ток, а затем предел напряжения, максимальный ток зарядки&le;2A, Максимальное напряжение зарядки&le;DC28.5VСущность, Может быть полностью заряжен в батареи ниже 65AH в течение 48 часов

※ Сопротивление изоляции: входной терминал превышает 50 м, когда оболочка DC1500VW,Выходной конец оболочки DC500V&NBSP; время превышает 20 мW

※ Сопротивление: входной терминал AC1500V50 Гц в течение 1 минуты, выходной конец -En -end AC500V 50 Гц 1 минута (ток утечки 10 мА)

※Эффективность электромагнитной совместимости: источник питания полностью рассматривает электрический переход в конструкции цепиПроблема интерференции импульса к различным типам противопожарного управления, специально разработанные меры, такие как шумовый фильтр, высокочастотная изоляция изоляционного трансформатора и распад схемы перекрестной дороги.

В -четвертых, выходной терминал

Выход сигнала:

&nbsp;

&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;S1&mdash;&MDASH; Основной сигнал отказа мощности (пассивный контакт)&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;S1&mdash;&MDASH; Основной сигнал работы по электричеству&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;

&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;S2&mdash;&MDASH; Основной сигнал отказа мощности (пассивный контакт)&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;S2&mdash;&MDASH; Электрический сигнал рабочих стандартов&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;

&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;S3&mdash;&MDASH; сигнал электрического нажатия (указанный доступ)&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;S3&mdash;&mdash; пусто&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;

&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;S4&mdash;&MDASH; сигнал электрического нажатия (указанный доступ)&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;S4&mdash;&mdash; пусто&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;

&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;S5&mdash;&MDASH; выход, электрические стандарты IOU -сигнал (источник источника) S5&mdash;&Mdash; Electricity SMS&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;

&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;S6&mdash;&MDASH; выход, электрические стандарты IOU -сигнал (источник источника) S6&mdash;&MDASH; сигнал источника питания и давления&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;

&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;S7S8S9&mdash;&mdash; пусто&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;S7S8S9S10&mdash;&mdash;GND&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;

Выход напряжения постоянного тока:

Ведущий отмечен свинцом. Среди них BT + представляет положительный электрод аккумулятора, Bt -инцидирует отрицательный электрод аккумулятора, а GND указывает, что выходной сигнал 24 В.При нормальных обстоятельствах BT-и GND разделяются и могут быть соединены вместе.Но примечание: противоположный источник питания платы и питания New-X-Box, его земля и батарея 24 В, не соединены вместе, будут разделены. Если он подключен, в текущем счетчике не будет никаких инструкций. Один. Дело.Для источника питания других моделей земля и батарея 24 В могут быть соединены вместе.

5. На что следует обратить внимание

1.&nbsp;&nbsp;&nbsp;Когда этот запас питания будет вынесен в одиночку, интервал между непрерывными инвестициями, как правило, превышает 3 секунды. В противном случае может возникнуть ситуация, когда свет на продление может быть включен без выхода конец 24 В, а поверхность напряжения не является указано.Нельзя поместить в электроэнергию для электроэнергии для потерь батарей или тяжелых стареющих батарей.

2.&nbsp;&nbsp;&nbsp;Выход из девятисел -строкового порта или гнезда DDK -10p -это сигнал уровня TTL, который предназначен только для других устройств, чтобы считывать состояние питания. Если он напрямую используется для управления светодиодным светом, пожалуйста, увеличьте сопротивление потока (В это время светодиодный свет - это светодиодный свет темный) или светодиодный свет снова.

3.&nbsp;&nbsp;&nbsp;На этой плате печатной платы есть два мощных мощных мощностей 3296-2k.

4.&nbsp;&nbsp;&nbsp;Этот источник питания может быть полностью загружен при комнатной температуре в течение более 24 часов, но количество оставшейся мощности следует оставить при выборе пользователя, так что выбранная мощность мощности больше, чем фактическая максимальная выходная мощность и, по крайней мере, двойной Фактическая обычно используемая мощность в состоянии мониторинга системы.

5.&nbsp;&nbsp;&nbsp;Заземляющий терминал этого входного клеммы питания (идентификатор〨)Пожалуйста, заземляйте, чтобы защитить безопасность персонала и оборудования.Конец L соединяет пожарную линию 220 В, а N -терминал подключен к нулевой линии 220V.

6.&nbsp;&nbsp;&nbsp;Этот источник питания имеет различные структуры коробки. Пожалуйста, установите его соответствующим образом для облегчения рассеяния тепла и повышения надежности системы.

7.&nbsp;&nbsp;&nbsp;Этот источник питания не имеет ничего общего с зарядным током запасной батареи, что не имеет ничего общего с высоким напряжением и низким напряжением на терминале выходного 24 В, и это связано с тем, связано ли 24 В (когда 24 В перегружено. Зарядный ток запасной батареи относительно невелик), и когда фабрика с завода с завода в основном, компания в основном является.Эта машина использует метод ограниченного напряжения тока и импульсного импульса. Напряжение Bt -END составляет от 15 в до 40 В. Это не имеет ничего общего с фактическим током зарядки. Пользователям не нужно беспокоиться о том, чтобы быть заряженными или недовольными.

8.&nbsp;&nbsp;&nbsp;本 电源 配 的 电池 为 全 封闭 免 维护 铅 酸 蓄电池 （（节 节 节 节 串联））） 用户 根据 工程 大小 自行 选配 ， 我 推荐 配置 容量 ： ： 5a 电源 为 6,5AH 至 10AH ， 电源 为 至 至 ： ： 电源 为 为 至 至 至 ， 为 配置 容量 ： ： ： 24AH, 20A источник питания составляет от 24 до 38AH, а источник питания 30A превышает 38AH.

9.&nbsp;&nbsp;&nbsp;Не используйте другой источник питания вместо теста аккумулятора.

10.После того, как нормальная работа выполняется нормально, рекомендуется, чтобы пользователи отключали основную электроэнергию в течение определенного периода времени (обратите внимание на неэксрессивный разряд) в основной операции резерва электроэнергии каждый месяц, чтобы продлить срок службы батареи и подтвердите потерю батареи.&nbsp;

Приложение:

Часто анализ неисправностей и обработка установки на сайт, ввод в эксплуатацию&nbsp;

наименование товара

Явление разлома

Вызвать анализ и лечение

электричество

&nbsp;

&nbsp;

источник

Нет вывода

1Проверьте и сообщите 220V&Кабель nbsp; ln и земля ошибаются с землей;

2Проверьте, находится ли основное страхование на электроэнергию со счетом страхового места;

3Проверьте, является ли нагрузка коротко -циркулярной;

4Проверьте, хорошо ли выключен коммуникации.

Электричество не может быть инвестировано

1Проверьте, хорошо ли страховая страховка на страховое место;

2Проверьте, стареет ли батарея, рекомендуется изменить батарею, чтобы попробовать его;

3Посмотрите, является ли соединение подключения резерва питания правильным и хорошим контактом;

4Проверьте, подключен ли электрический переключатель;

5При работе в одиночку выключите интервал между основным резервом в течение 10 секунд, а затем бросьте его.

Мощность над давлением тока

1Проверьте, превышает ли нагрузка проверки максимальную мощность питания;

2При работе в одиночку лампа включается, когда работаю в одиночку, проверьте&ldquo;BT&rdquo;Независимо от того, является ли терминальное напряжение на терминале меньше, чем DC21V.

Сжигать основное страхование от электроэнергии

Когда AC220V будет низким, а источник питания будет заполнен, будет мгновенное воздействие на крупный ток, и предохранитель будет растопить, когда пропускная способность превышает номинальную емкость
