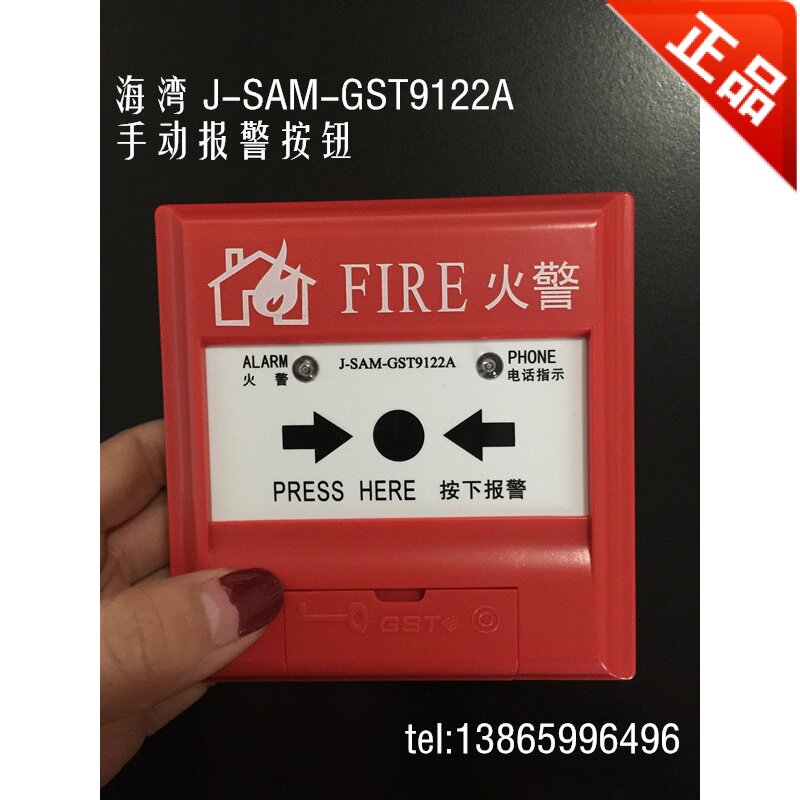

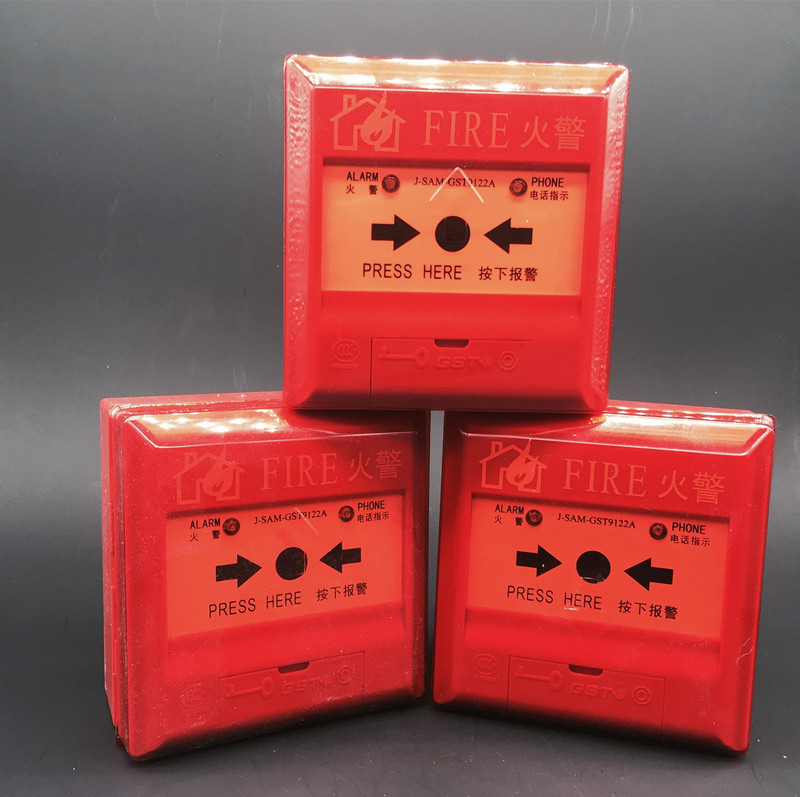

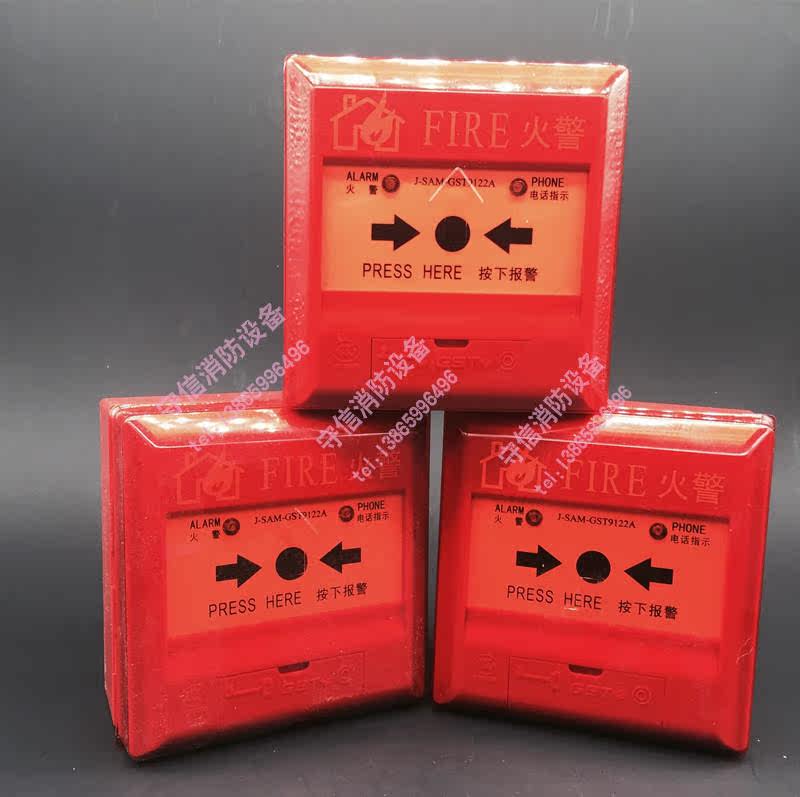

Газета Gulf Hand Газета J-SAM-GST9122A Ручная кнопка пожарной сигнализации с кнопкой кнопки пожара телефона
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Особенности
  J-SAM-GST9122A Ручная кнопка пожарной сигнализации установлена в общественных местах, а кнопка тревоги содержит разъем телефона.Когда огонь подтверждается вручную, нажмите на нажмите кнопку тревоги, чтобы отправить сигнал тревоги на контроллер. После получения сигнала тревоги контроллер отобразит информацию о кодировании кнопки тревоги и выдает звук тревоги. Подключите телефон Джек, чтобы общаться с хостом телефона.Кнопка ручной пожарной сигнализации в основном имеет следующие характеристики:
(1) Используя конструкцию структуры, установка, установка проста и удобна. После нажатия кнопки на кнопке вы можете использовать выделенный инструмент для сброса.
(2) Нажмите кнопку тревоги и нажмите на пленку. Кнопка тревоги может быть предоставлен независимым выходным контактом, который может непосредственно управлять другим внешним оборудованием.
(3) Используйте микропроцессор для реализации обработки сигналов, свяжитесь с контроллером с цифровыми сигналами, работают стабильная и надежная работа, и обладайте хорошими ингибирующими возможностями для электромагнитных помех.
(4) Адрес -код представляет собой электронное кодирование, которое можно переписать на месте.
1.3.2 Основные технические индикаторы
(1) Рабочее напряжение: шина 24 В
(2) ток мониторинга≤0.6mA
(3) Ток тревоги≤1.8mA
  (4) Линейная система: подключитесь к контроллеру с нежелательным сигналом двух шины и соединением второй линии с GST-LD-8304
  (5) Номинальный DC30V/100 мА пассивный выходной контактный сигнал, сопротивление контакта≤0.1
  (6) Используйте среду:
  температура: -10 ℃ ～+55 ℃
  относительная влажность≤95%, без конденсации
  (7) Уровень защиты оболочки: IP43
  (8) Размер внешнего вида:
95.4mm×98.4mm&Раз; 45,5 мм (с нижней частью)

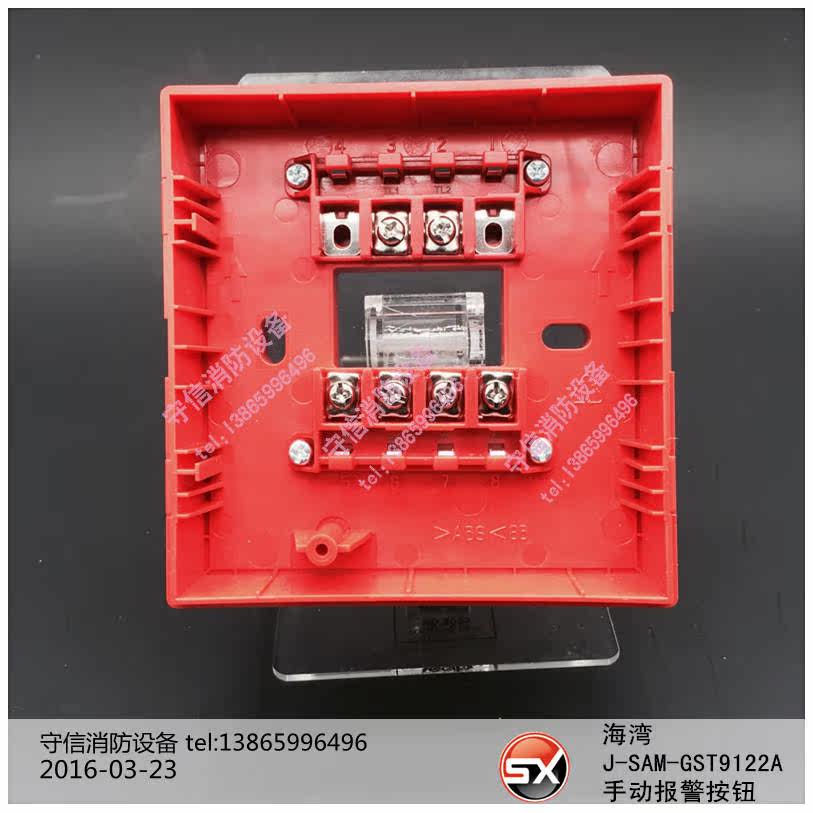

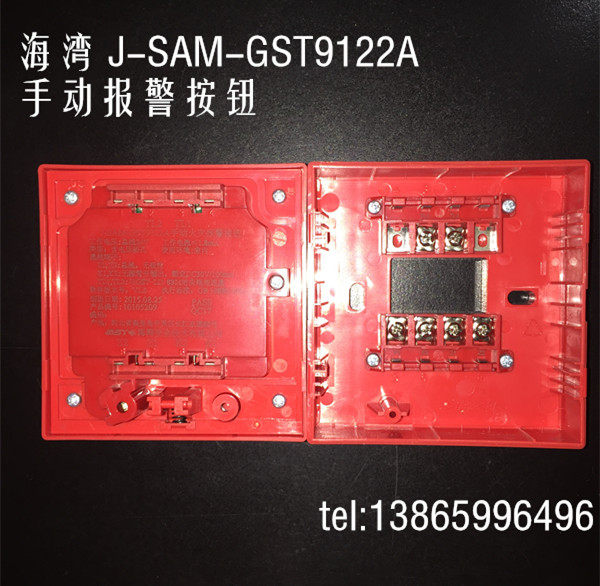

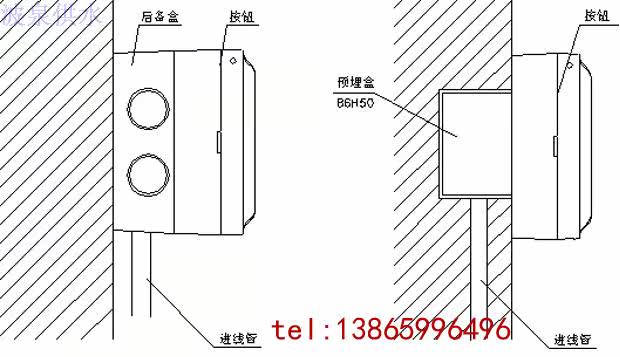

1.3.3 Структурные характеристики, установка и проводка

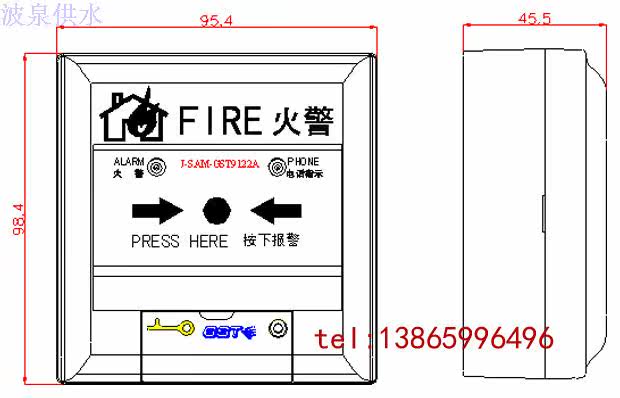

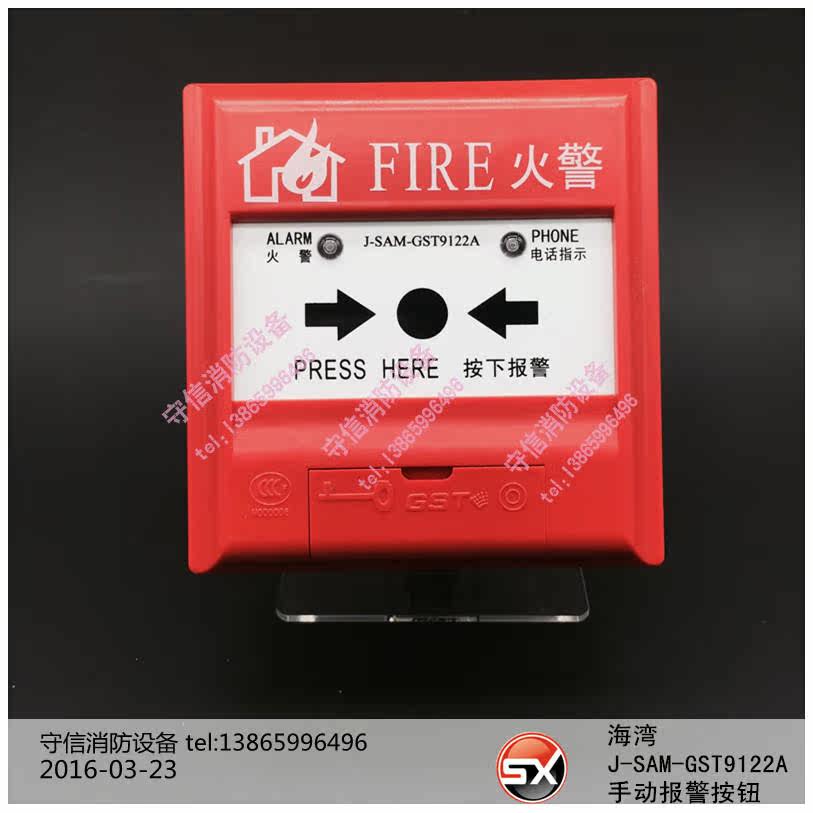

На рисунке показана схема формы кнопки пожарной сигнализации.

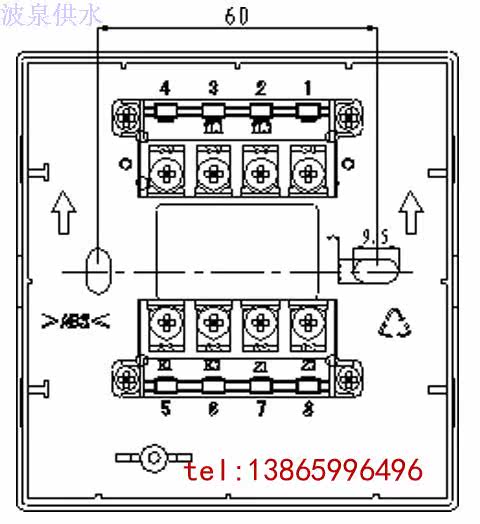

3. Схематическая схема кнопки тревоги показана на рисунке.
в:

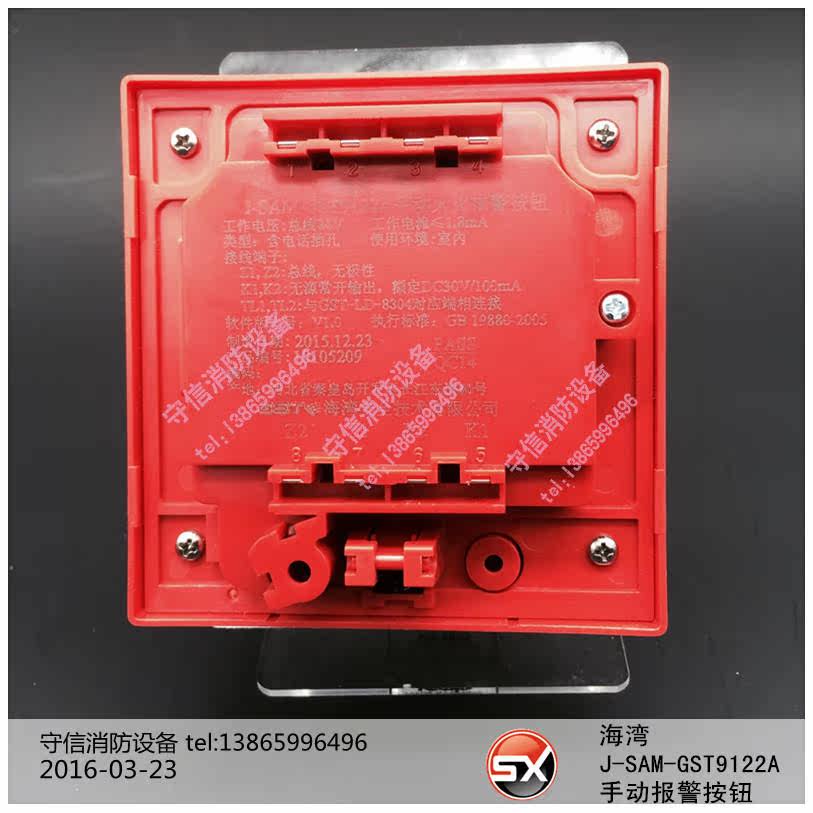

Z1, Z2: сигнальная шина из контроллера тревоги не является полярной.
K1, K2: Пассивный выходной терминал DC30V/100 мА. Когда нажата кнопка тревоги, выходные контакты закрывают сигнал, чтобы непосредственно управлять внешним устройством.
TL1, TL2: терминал, подключенный к GST-LD-8304.
Требования к проводке: сигнал Z1, Z2 использует огнестойкий RVS скрученный кабель, перекрестная область≥ 1,0 мм2; Пожарная телефонная линия TL1 и TL2 Используйте огнестойкий экранирующий кабель RVVP, зона поперечного сечения≥ 1,0 мм2.
