Yy0709 Аварийный сигнал
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- Кремовый, белый
| Цвет: | Кремовый, белый |
Горячая линия консультации: 010-52473182 15210485945
A3Последовательный сигнал тревоги использует асинхронный полнодуплексный последовательный порт (UART), и каждая передача данных использует 10 бит: 1 стартовый бит, 8 бит данных (сначала младший бит, LSB) и 1 стоповый бит.Скорость передачи данных последовательного порта составляет: 9600. Сигнал тревоги является ведомым, управляющий MCU является хостом, а связь инициируется хостом.Хост может периодически (рекомендуется 100–500 мс) проверять, нормально ли рабочее состояние сигнализации.

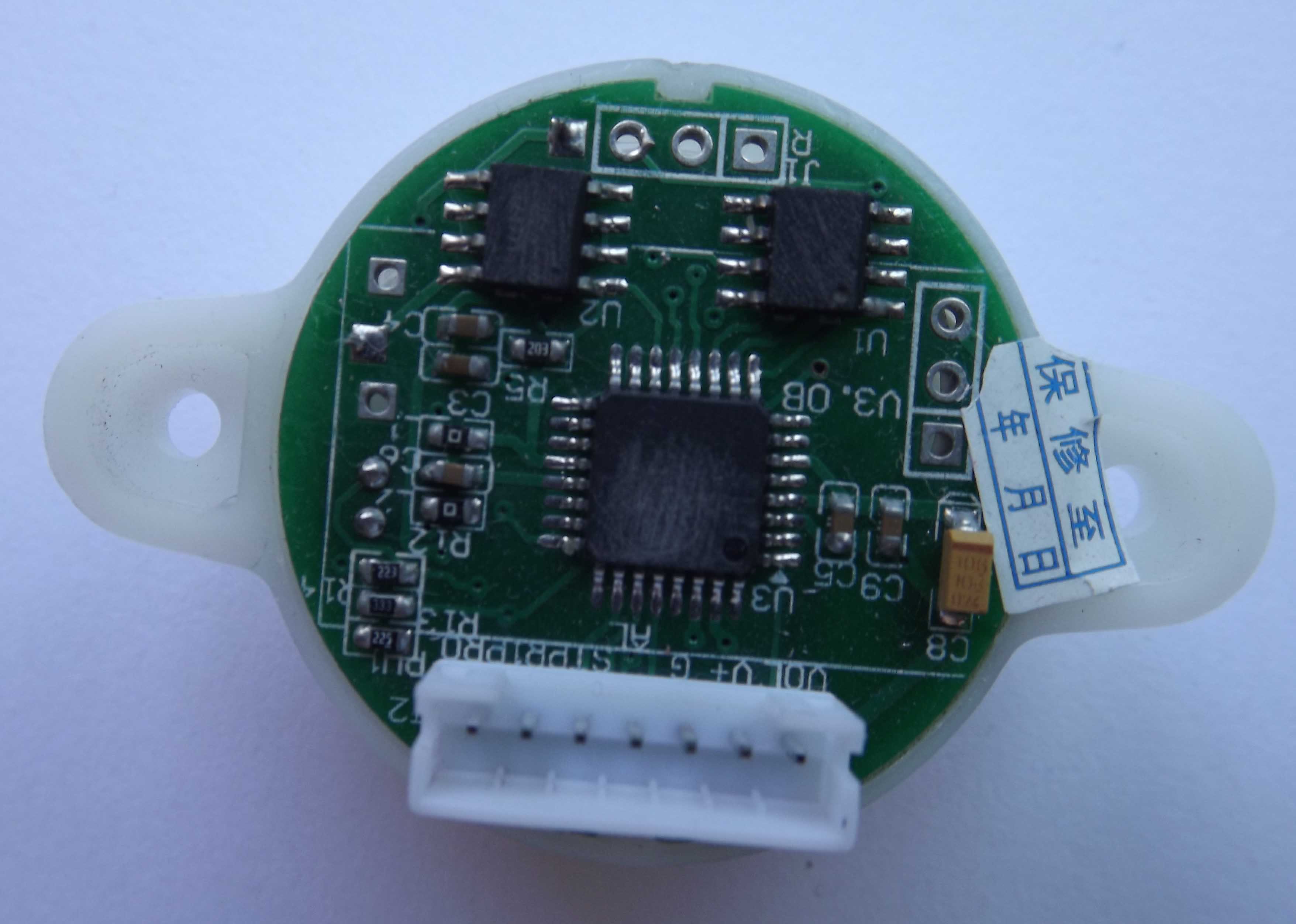

Управляемая пользователем сигнализация MCUнуждатьсяUARTилиRS232Интерфейс подключен к сигнализации.ИспользоватьUARTинтерфейс, еслиMCUДа3.3VИсточник питания, пожалуйста, выберитеFX-3Sсигнализация; еслиMCUДа5VИсточник питания, пожалуйста, выберитеFX-5SСерийная сигнализация.ИспользоватьRS232интерфейс, пожалуйста, выберите в соответствии с напряжением питанияFX-3R,FX-5RилиFX-WRСерийная сигнализация.FX-XRМожно использовать напрямуюPCУправление последовательным портом машины.F3Разъем J2 серии сигнализации представляет собой разъем PH2.0-4P, а разъем J1 серии F3 представляет собой один ряд контактов с шагом 2,54 мм, который используется для управления световым индикатором сигнализации (пользователь также может управлять световым индикатором сигнализации самостоятельно).
Два типичных сигнала тревоги инфузионного насоса используются для иллюстрации того, как управлять сигналом тревоги.
пузырьковая сигнализацияОбработка: после обнаружения пузырьков должна быть выдана команда тревоги с высоким приоритетом, и сигнал тревоги должен контролироваться для генерации сигнала тревоги с высоким приоритетом; если пользователь нажимает кнопку тревоги, чтобы сбросить сигнал тревоги, сигнал тревоги должен быть немедленно выключен и должна быть подана команда немедленного прекращения сигнала тревоги;
Сигнализация прерывания сетевого питанияОбработка: после обнаружения прерывания сетевого электропитания должна быть отправлена команда запуска тревоги среднего приоритета, и сигнализация должна управляться для генерации тревоги среднего приоритета; Если электропитание сети восстанавливается после срабатывания сигнала тревоги прерывания сетевого питания, звуковой сигнал тревоги должен быть выключен после полной группы импульсов, а команда немедленной остановки сигнала тревоги должна быть отправлена после задержки, чтобы обеспечить выключение звукового сигнала тревоги после полной группы импульсов.
Для котировок без фиксации после устранения состояния тревоги должна быть выдана команда немедленной остановки тревоги после задержки, чтобы гарантировать выключение звукового сигнала тревоги после полной группы импульсов.
