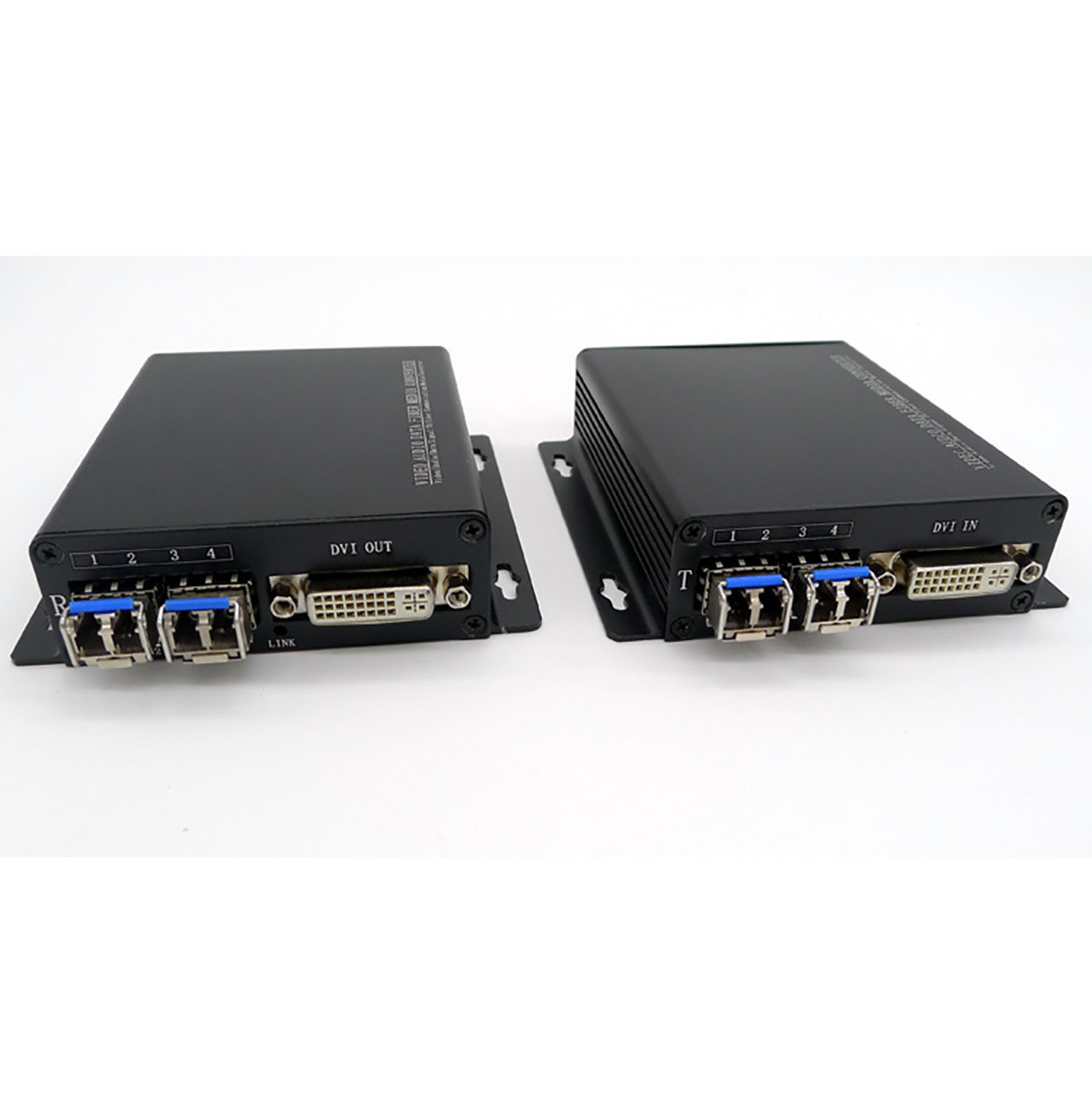

DVI Light -Send Machine 4 -Core HD DVI Light Cond Machine не имеет задержки сжатия, 1920*1080p, LC Light Interface
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
- Информация о товаре
- Фотографии
Заметки о покупке:
1. Эта машина Light -End поддерживает DVI.UXGA 1600X1200/WUXGA1920X1200@60 Гц, HDTV 1080P при разрешении 60 Гц;
2. Пропускная способность передачи изображений составляет 4,95 г балда -диска;
3. Эта ценаЕдинственная цена, Купить, пожалуйста, стреляй2 единицыЭто может использоваться нормально.
4. Несоответствующая передача сигнала не -дилай;
5.4 LC Optical Fiber Transmission, которая может проходить в одном режиме 20 км и 550 метров в нескольких моде.
Внедрение продукции:
  DVI Легкая машинаИспользуйте 4 -х картинки оптического волокна для передачи RGB и часовых сигналов данных с разрешением 1920 года.&В случае времен; 1200 при 60 Гц сигнал передает одно -модное оптическое волокно 20 километров или 550 метров.
Перед использованием подключите передатчик на дисплее, который вы хотите использовать, и нажмите клавишу для чтения и записи к передатчику. EDID на дисплее будет считываться и храниться в передатчике. Система дисплея делает его полезной, удобной и надежной.
DVI Light -Late Machine Product
- Поддержка стандартов DVI 1.0, полностью передаваемых с помощью оптического волокна и поддерживает DDC2B через виртуальный DDC.
- Расстояние передачи: как правило, однопроизводительное оптическое волокно может достигать 20 километров или 550 метров мультимода, которые можно настраивать дольше.
- Оптоволоконное соединение:DVIМодуль Light -End использует 4 -корреспонденное оптическое волокно LC.
- DDC Connection: виртуальный DDC через эдидский самоопрограммирование.
- Пропускная способность передачи изображений 4,95 Гбит / с.
- Поддержка UXGA 1600X1200/WUXGA1920X1200@60 Гц, HDTV 1080p 1920x1080 при разрешении 60 Гц.
-
- Параметры продукта:
Поддержка выходного видео
DVI 1.0
Введите видеосигнал
0,5 ~ 1,0 В p-P
Введите сигнал DDC
5V P-P (TTL)
источник питания
5V DC
Энергопотребление
2W(max)
Оптический параметр:
Длина волны
1310~1610nm
Режим передачи
Мульти -мод/Одиночный режим
Расстояние передачи
Multi -Mode 550M/Одиночный режим 20KM
Физический интерфейс
4 x LC
Бюджет убытков
18dB
Электрический индикатор:
DVI Light End Machine диаграмма размера:Рабочая Температура
-20 ~ 70 ℃
Рабочее напряжение
DC 5V
Нет сбоя непрерывного рабочего времени (MTBF)
100 000 часов
DVI Light End Machine Установка и использование
Примечание. Пожалуйста, используйте следующие процедуры установки. Если заказ на установку не соблюдается должным образом, оборудование может быть ненормальным.
Шаг 1: Подключите источник питания ПК и отображайте соответственно.
Шаг 2: Прочитайте edid на дисплее, пожалуйста, выполните следующие действия:
(1) Сначала подключите адаптер мощности 5 В к передатчику DVI (этот порядок не может быть изменен), а индикатор мощности включен красный свет.
(2) Откройте мощность дисплея, а затем подключите интерфейс DVI передатчика DVI к интерфейсу DVI устройства дисплея.
(3) Нажмите кнопку считывания EDID в левой стороне интерфейса передачи питания.Через 10 секунд индикаторный свет выходит и указывает на то, что информация EDID прочитана. После завершения чтения информации eDID мощность передатчика сначала сломана, а затем запуск удален.
ПРИМЕЧАНИЕ. Если вы измените другой дисплей, пожалуйста, сделайте второй шаг еще раз.
Шаг 3: Сначала подключите адаптер питания 5V к передатчику DVI (этот порядок не может быть обращен на противоположность), а затем подключите интерфейс DVI передатчика к интерфейсу PC DVI.
Шаг 4: Подключите адаптер питания 5 В с приемником. Красный индикатор включен, а приемник подключен к порту DVI дисплея.
Шаг 5: Подключите оптическое волокно LC в соответствии с рисунком ниже,когда4После того, как основное оптическое волокно соответствует соединению, лампа с зеленым волокном приемника1~4Свет;DVIПосле того, как сигнал обычно подключенLinkИндикаторный свет также загорелся.Сущность
Долгоеродство большие сплайсингии демонстрации сплайсинга:
  передатчик может перейти к шасси 2U, подключаться к многократному процессору (также известный как многократный контроллер, многократный сплайтер, процессор дисплея, большой экранный процессор, также известный как большой экранный контроллер, большой экран, большой экран. Процессор, сшивая устройство, настенный процессор дисплея) после трансмиссии волокна независимый приемник подключен к каждому экрану сшивания.
