Описание товара
[一、系统功能定义]
1[、 输入信号： 混合视频信号；]
2[、 显示字符数量： ]12[行， ]24[列；]
3[、 显示点阵为 ]12×18[， 内置部分数字、 英文字符、 拉丁字符和中文字符（ 定制） ];
4[、 字符显示尺寸： ]1[倍（ 默认模式） ， ]2[倍；]
5[、 字符显示颜色： 白色；]
6[、 显示闪烁： 可以通过设置选择打开或关闭闪烁功能；]
7[、 视频信号制式： ]NTSC/PAL/PAL-M/SECAM/PAL-N[；]
8[、 供电电压： ]DC6--12V
[二、控制指令参考]
2.1[通信格式]
[通信数据格式： ]1[位起始位、 ]8[位数据、 ]1[位停止位、 无效验位。]
[ 通信波特率： ]9600B/S[、 默认地址 ]01[。]
2.2 [通信协议]
| [字节 ]1 | [字节 ]2-3 | [字节 ]4 | [字节 ]5-8 | [字节 ]9 | [字节 ]10-n | [字节 ]n+1 |
| [同步字节 ] | [地址码 ] | [间隔码 ] | [命令码 ] | [间隔码 ] | [数据码 ] | [结束码] |
1.[该协议中所有数值都为 ]ASCII[码]
2.[同步字节始终为]’$’[， 间隔码始终为]’,’[， 结束码始终为]’*’
3.[地址码为字符板的逻辑编码号， 地址范围： ]00-99[， 默认为 ]01[， 不可修改]
4.[命令码表示不同的动作或字符行列编号（ ]5-6[为行， ]7-8[为列）]
5.[数据码没有特别说明都是指需要显示出来的字符数据]
[ 比如： ]$01,0506,123ABCabc*

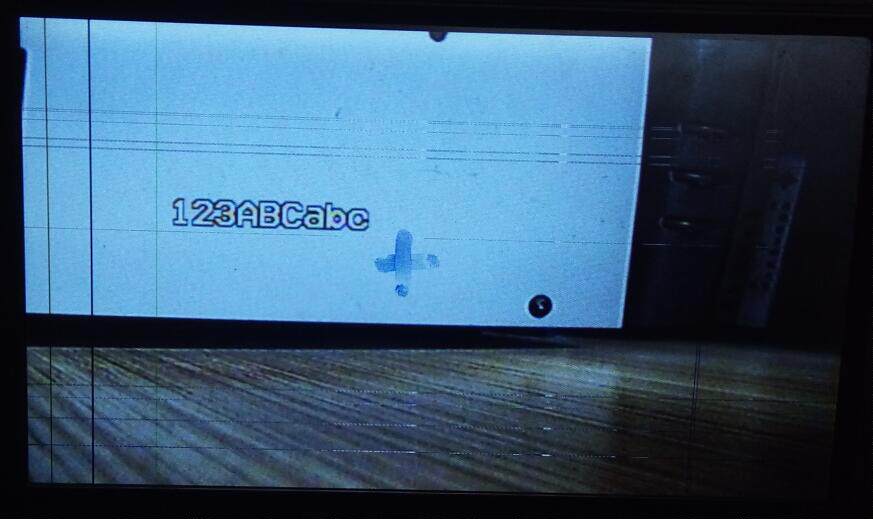

[在画面的第 ]5[行第 ]6[列显示字符 ]123ABCabc,[效果如下图]
[如需清除对应的字符只需发空格： ]“$01,0506, *&[rdquo; 。]
[比较典型的动态字符叠加器：]
[1.点钞机字符叠加器，可以在银行柜员监控中应用，在看到柜员行为的同时，用字幕显示所清点的现金数量，便于事后监督和解决纠纷。]
[2.电梯楼层字符叠加器，用于电梯监控，在显示电梯内视频图像的同时，使用字符显示电梯当前楼层，电梯运行状态，电梯目标楼层等。]
[3.收费站专用字符叠加器，用于公路收费站，在显示车辆和收费人员钱票交接的同时叠加收费人员姓名，键盘操作等字符信息。]
[4.公共场所信息发布叠加器，用于各种公众场所，在播放视频节目的同时可使用字符叠加各种通知广告等信息。]
[5.矩阵字符叠加器是比叫特殊的一个类型，主要是与视频切换矩阵相结合，利用数量较少的动态视频字符叠加模块，对数量较多的视频输入信号叠加位置信息等静态字符，以达到降低成本的目的。]
