Сетевая камера плюс напольный дисплей лифт напольный дисплей.
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Внедрение продукции:
Сетевая камера с высоким уровнем камеры.Поддержите навершателя сетевой камерыБренды, которые были поддержаны в настоящее время, включают в себя: Hikvision, Dahua, Tiandi Weiye, Bodian, Haowei, Xingwang Ruijie, Jufeng, Tianshitong и другие более десяти брендов. Другие бренды совместимы с дальнейшим улучшением.
Дисплей по полу цифрового лифта - это устройство, используемое для мониторинга и отображения количества этажей, где находится лифт, и статус работы лифта. Он подходит для лифта для мониторинга телевизора. Не изменяя исходную линию лифта, сбор данных Данные могут быть собраны через коллектор Optoelectronics. Монитор телевизора - это только количество слоев, статус работы, название лифта и другую информацию о символах на мониторе телевизора.Это точно знает, что текущий этаж, где расположен лифт, способствует централизованному управлению мониторингом сообщества. Персонал, который выходит из лифта, должен контролироваться, или видео сохраняется для подготовки к будущей проверке. После того, как лифт не удастся, персоналу не нужно тратить много времени на определение количества этажей в лифте, так что в качестве своевременной обработки, если есть случай, также может быть удобно проконсультироваться с ситуацией по депутату Персонал в лифте на каждом этаже, который способствует своевременному обнаружению дела.
Номер продукта:

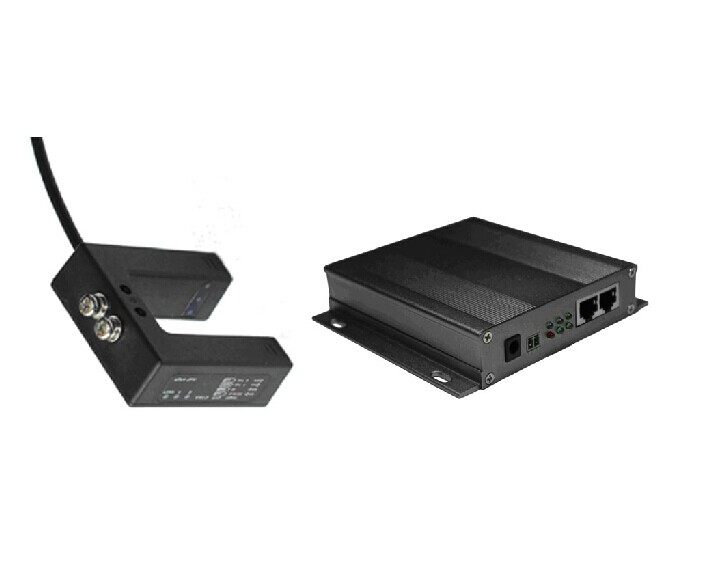

Стек символов камеры с высоким разрешением в сети (NE-GQ6000N-DT)

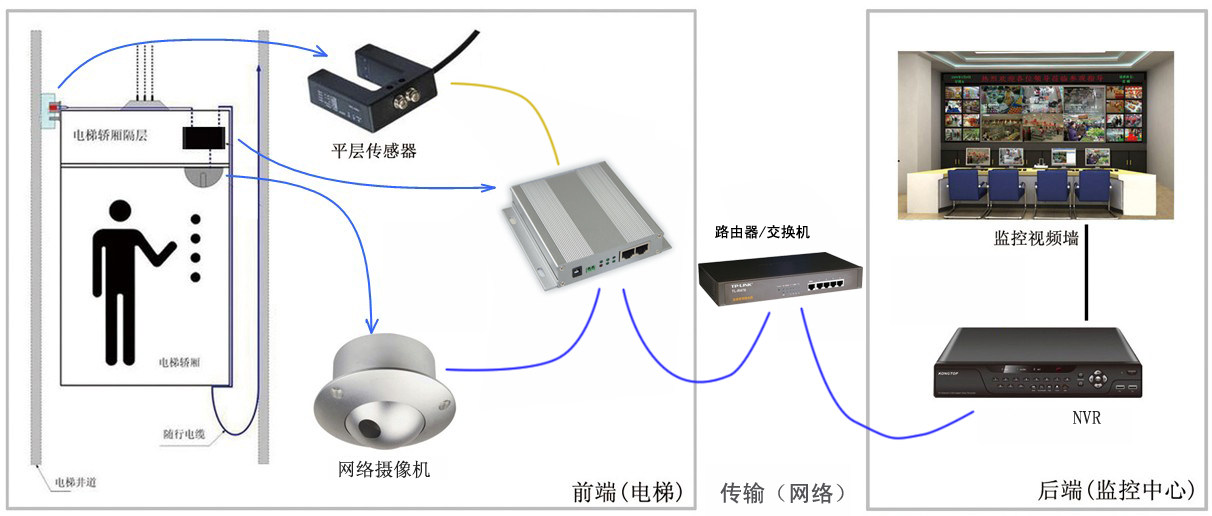

Структура системы:
Описание интерфейса

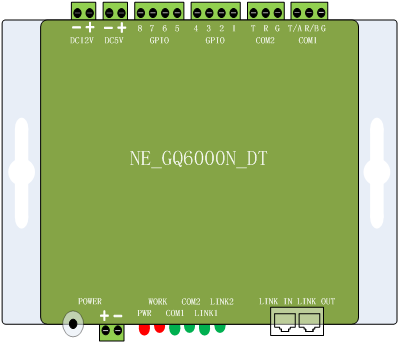

Структура отображения и функциональная диаграмма стека символов:
Он разделен на сетевые детали, части мощности, детали датчика, индикаторные детали, следующим образом.
Имя этикетки | Описание функции |
COM1 | Интерфейс обновления устройства (только тогда, когда необходима суперпозиция для обновления прошивки, его не нужно подключать во время обычной работы) |
COM2 | NC Не нужно подключаться |
GPIO 1 | Нужно подключить линию сигнала датчика лифта A (Желтая линия) |
GPIO 2 | Нужно подключить линию сигнала датчика лифта B (Синяя линия) |
GPIO 3-8 | NC Не нужно подключаться |
DC5V | NC Не нужно подключаться |
DC12V + | Электроэнергетический конец питания датчика лифта Красная нить датчика |
DC12V - | Наземный терминал датчика лифта Черная линия датчика |
POWER | Разгоночный терминал Используйте источник питания завода для подачи питания для оборудования |
PWR лампа | Макратти индикатор мощности |
WORK лампа | Оверлеяйщик работающий индикатор |
COM1 лампа | Бронировать |
COM2 лампа | Бронировать |
LINK1 лампа | Сетка LINK IN Доступ к индикатору сетевого кабеля индикатора |
LINK2 лампа | Сетка LINK OUT Доступ к индикатору сетевого кабеля индикатора |
LINK IN | Порт доступа к сети перекрытия (подключен к сети локальной области) |
LINK OUT | Включение выходного интерфейса сети (подключено к сетевой камере) |

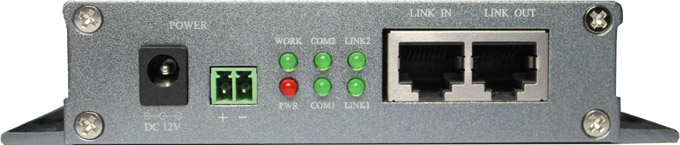

Интерфейс питания, индикаторная световой и сетевой интерфейс Физическая карта

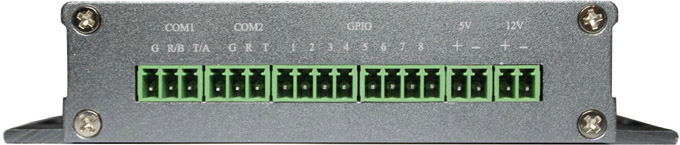

Интерфейс датчика и другие зарезервированные физические карты интерфейса

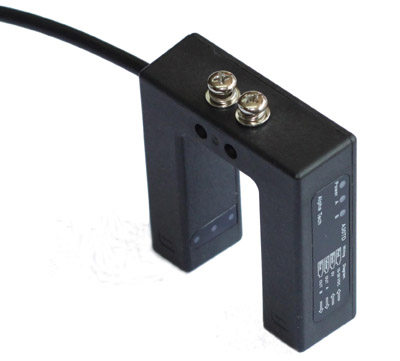

Фипическая диаграмма фотоэлектрических компонентов приема и приема
Установка продукта:
Схема установки системы заключается в следующем:
1. Питание
Система имеет специальную цепь напряжения на напряжении антисвязанности. Адаптер питания с от 220 В до 12 В завода включается на оборудование. После того, как источник питания нормальный, индикатор питания (PWR) включен, и система работает. Индикатор (работа) мерцание.
2. Сетевое соединение
Отключите сетевой кабель, который подключается к камере и подключается к ссылке на импульс В сетке, затем используйте сетевой кабель, чтобы отстранить ссылку Сетевой порт подключен к камере.
3. Установка оптического датчика
1. Установка фотоэлектрического датчика

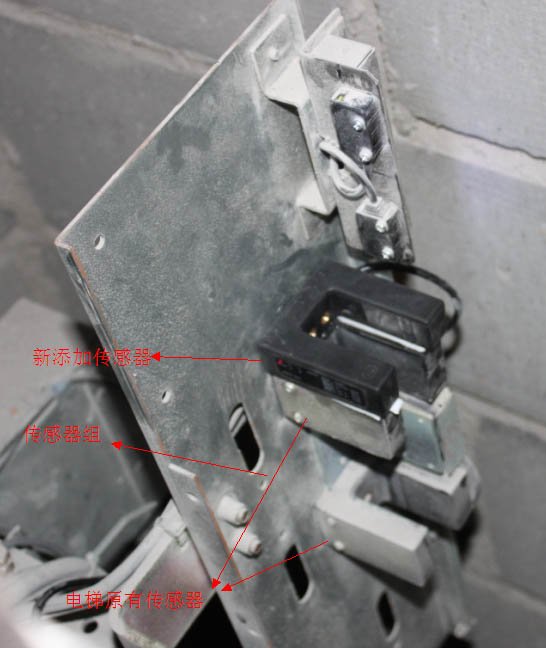

Сначала исправьте фотоэлектрический датчик на группе датчиков лифта (концы фотоэлектрического датчика оснащены двумя установками гайками для исправления датчика) и убедитесь, что диаметр плоского слоя лифта может быть на фотоэлектрическом датчике“U”Во рту.
После установки, когда лифт запускается, магнитная пластина может блокировать сигнал, получающую часть фотоэлектрического датчика и гарантировать, что магнитная пластина передается в середине отправляющего и приемного компонента, но также следует заметить, что фотоэлектрический датчик не может коснуться магнитной пластины или других аксессуаров лифта. Сущность

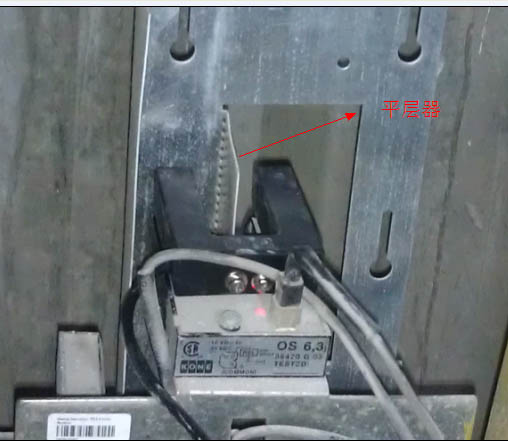

2. Когда лифт плоский, убедитесь, что плоская пластина находится в канавке с u -обработкой датчика. На рисунке ниже изображена фотоэлектрического датчика, когда плоский слой проходит через плоский слой
Добрые советы:При покупке продукта убедитесь, что нагрузчик на лифте использует элеватор, специфичный для лифта датчик U -обработки. Этот датчик представляет собой интегрированные настройки. Нет необходимости переоценить запуск конец и приемный конец во время процесса установки. Убедитесь. что он может быть установлен на обеих сторонах магнитной пластины лифта. Процесс установки не необходимо залить отдельно. Он может быть связан непосредственно с галстуком. (Мы дадим полосу с продуктом. Хотя подарки Маленькие, мы внимательны).
Сеть высокого определения лифта лифта
Гарантия продукта:
Гарантия на продукт -два года, обслуживание на протяжении всей жизни, а специалисты после -специалисты по -сосудимым решают все ваши заботы, и вы можете купить его с уверенностью.
