FV-Aligner обработка изображений Система визуального позиционирования FV1200-0D0 Переговоры о спотовой цене
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара

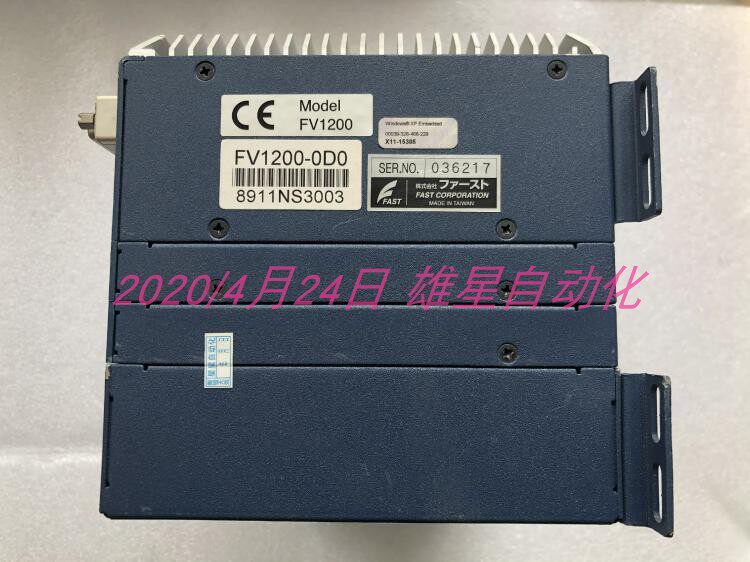

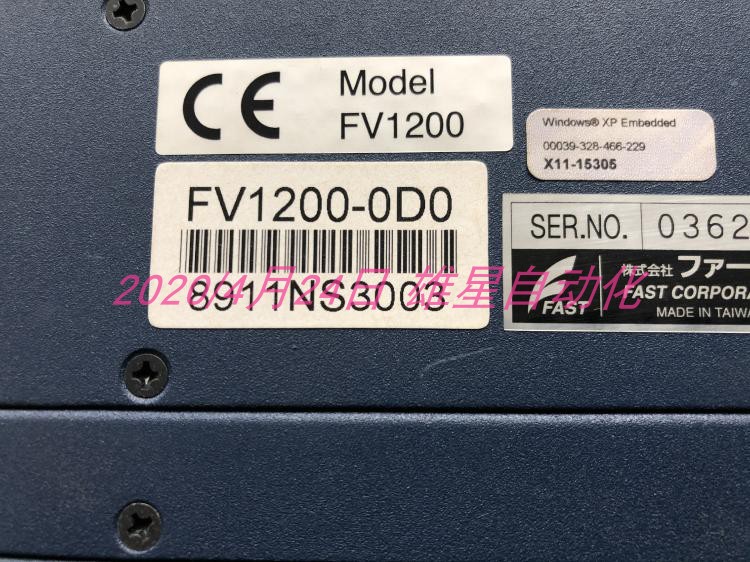

21-C3  Система визуального позиционирования обработки изображений FV-Aligner  FV1200-0D0 90% новый
Многофункциональная, высокая система позиционирования
Серия FV-Aligner представляет собой многофункциональное, высокопрофессиональное устройство для обработки изображений.При позиционировании, основанной на информации об изображении, прочитанной камерой, XY, необходимый для позиционирования, автоматически рассчитывается.&Количество движения, а затем xy заготовка, контролируя движение трех осевой платформы (или четырех осевой платформы).&Тета; коррекция, чтобы достичь цели точного выравнивания.Система FV-альболиста значительно снижает производственные затраты и время во время операций выполнения, непосредственно повышая точность продукта и эффективность работы производственной линии.
Больше не беспокоится о точности установки камеры
Больше не беспокоитесь о расчетах для позиционирования формул
Больше не беспокоится ограничения архитектуры платформы
FV-aligner-ENG
Выводит данные о количестве движения, необходимые для позиционирования на внешний контроллер.Контрольная часть оси платформы контролируется внешним контроллером.
FV-aligner-UNT
Преобразуйте количество движения, необходимое для позиционирования в количество импульсов для выполнения таких операций, как управление осью.
Больше не беспокоится о точности установки камеры
Продукты серии FV-Aligner представляют собой высокопроизводительные и высокие системы визуального позиционирования.Они используют изображения для автоматического расчета XY, необходимого для рабочего объекта, чтобы найти целевую позицию.&Тета; Сумма движения, а затем контролирует движение платформы для удовлетворения требований точного позиционирования.
| Основные примеры позиционирования | |||
| Используя две камеры(Шаг 1 ～ Шаг3). | |||
| |||
| STEP1.При входе в местонахождение места назначения | |||
| |||
| STEP2.При регистрации в месте работы | |||
| |||
| STEP3.Рассчитайте XY, необходимый для позиционирования&Тета;Положение после перемещения суммы | |||
| |||
Легко установить камеру
Камера может быть выбрана из диапазона от 1 до 4 единиц.※ 1
Камера может быть установлена в любом положении, и каждую камеру может быть повернута соответствующим образом (360°), это не проблема, чтобы делать снимки сверху вниз или снизу вверх.Пока это не чрезвычайно наклонен, оптическая ось камеры также может быть использована наклонена. ※ 2
Из -за различного диапазона просмотра, вызванного высотой камеры и линз, на результаты не окажет никакого влияния.
Направление установки камеры не ограничено | Наклон камеры не ограничен | Камера не ограничена местоположением установки |
Камера может быть вверх или вниз | Однако точность установки наклона несколько хуже, чем вертикальная установка | Камера может быть установлена в любом месте |
Угол установки камеры не ограничен | Нет ограничений на различия в камере | Нет ограничения на номера камер |
Каждая камера может быть установлен под любым углом | При позиционировании цель не выходит из поля зрения. | Может подключить от 1 до 4 камер, |
Поддерживать различные архитектуры платформы
Функция автоматической коррекции может рассчитать относительное положение каждой камеры и платформы, включая камеру, центральную точку, угол между камерой и платформой, разрешение камеры (мм/пиксель), центральную точку вращения платформы и другие параметры.Во время позиционирования FV-альтинер использует параметры коррекции для выполнения точности позиционирования.
XYθ | θXY | UVW |
| | ||
X1X2Y1Y2 | Xθ+Y | |
| В дополнение к вышеуказанному рисунку, он также оснащен 4-осевым управлением (две оси, параллельные направлениям x и y, расположены в той же плоскости, чтобы реализовать xy&Тета; Мобильная платформа) Алгоритм позволяет большим ЖК-панелям и PDP с чрезмерными нагрузками для 3-осевых платформ для также выполнения операций по позиционированию. | ||
Пример приложения FV-Aligner
| Установка деталей | PICK&PLACE | Характерное обнаружение (обнаружение освещения ЖК -дисплеев) |
| Режущая машина (объектив, керамика, стекло и т. Д.) | Ламинирующая машина (ЖК -дисплей, FPC и т. Д.) | Стальная печатная машина (стальная печать и т. Д.) |
| Экспозиционная машина (ЖК -дисплей, печатная плата и т. Д.) | Буровая машина (печатная плата и т. Д.) | Машина вложения (вкладка, ACF и т. Д.) |

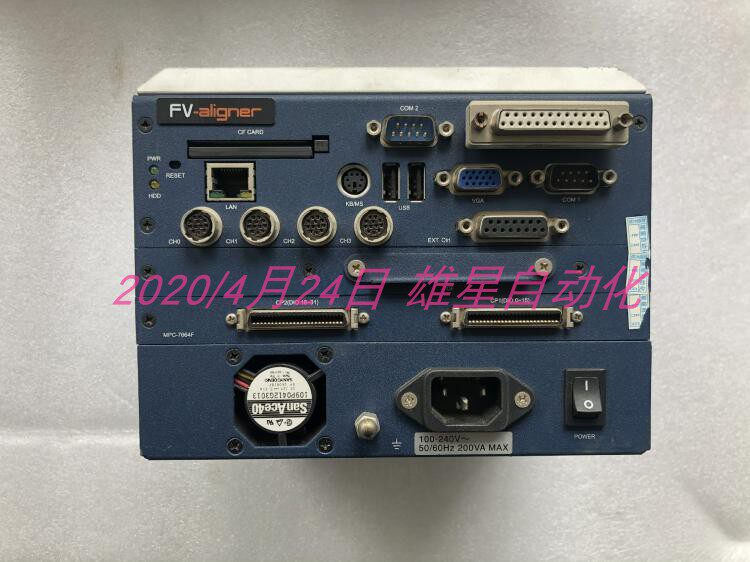

Описание оборудования FV-Aligner
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
