硕知 16 -16 видео -матрица 12 Road 16 Port BNC Симуляция CVBS CVBS Matrix Switch Q9 Head
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара

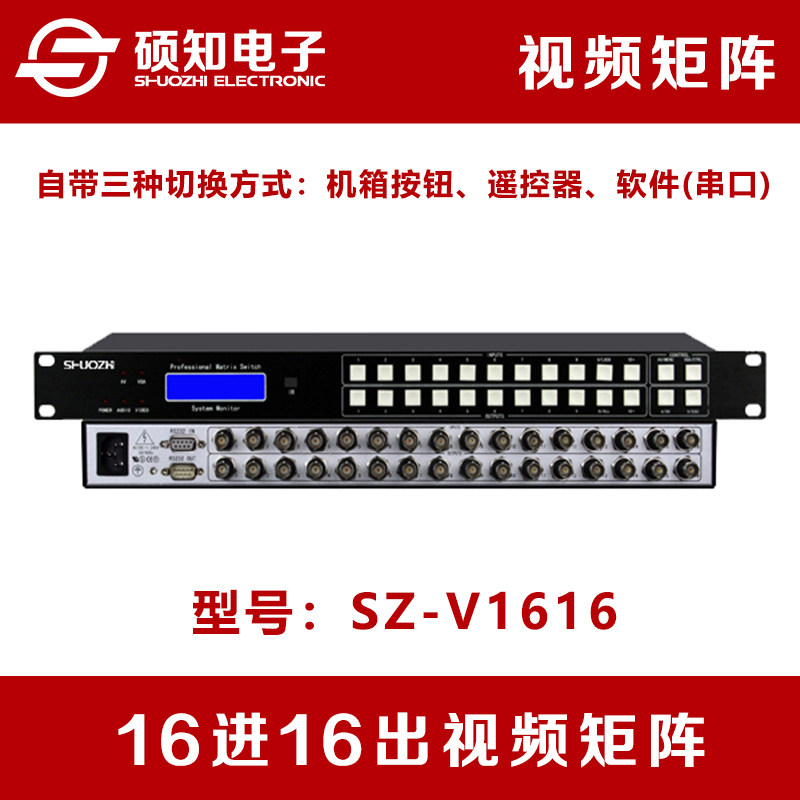

Владелец Видео -матрица 16 в 16 из переключателя матрицы моделирования BNC Рейнджерс 1U пульт дистанционного управления
Модель: SZ-V1616
Shuo Zhi Electronics 16 -IN 16 видео -матрица: вы можете переключить любой композитный видеосигнал на выход на любом дисплее, а интерфейс ввода и выходного канала может быть стандартным интерфейсом BNC.Когда устройство выключено, вы можете запомнить режим переключения на включение, и внутреннее устройство имеет настройки молнии для защиты безопасности оборудования. устройства.Видео -матрица обычно используется в интеллектуальных конференц -залах, крупных проектах дисплея и мультимедийных классах.
★ Три метода управления: программное обеспечение (последовательный порт RS-232), пульт дистанционного управления, панель шасси
★ Управление планами и автоматические функции круглого тура могут настроить время круговых туров и каналов ввода и вывода. Есть 32 настройки плана сцены
★ Отображение состояния LCD передней панели, функция блокировки ключей кнопки может отображать состояние переключения каждого канала, характеристики входного сигнала и другую информацию, которая может быть интуитивно понятной и удобной.
★ Функция автоматической гарантии экрана на передней панели, вывод независимого переключателя
★ Уникальная функция управления сетью TCP/IP, может управлять через Ethernet; (необязательно)
★ Имеет функцию защиты памяти с переключением питания; уникальная функция электростатической защиты ESD; уникальная схема защиты молниеносной защиты
★ Проект ввода/ выходного буфера
★ RS-232 Порт последовательного управления
★ Поддержка многоканального переключения одновременного переключения, настройки адреса и других функций
★ Поддержка поддержки высокого сигнала TV (HDTV)
★ Совместимое оборудование дистанционного управленияСовместим со всем центральным контролем дома и за рубежом
★ Быстрая установка, не нужно устанавливать, вставить питание, чтобы начать работу, начать работать
Параметры видео
Пропускная способность видео: 150mh (-3db) Полная загрузка
Яркие цветные помехи (мульти -пропускное вещество к одному каналу. Нарушение строки): -50DB при 10 МГц, -40DB при 100 МГц
Микро -разделенная фаза (i/0s): 0,05o (RL = 150 Ом)<1,28 градуса, 3,58 МГц
Ошибка дифференциальной фазы: 0,1 градуса, 3,58-4,43 МГц
Усиление удара (ошибка): 0,05%(RL = 150 Ом) 0,1%, 3,58-4,43 МГц
Максимальная задержка связи: 5NS (5NS (±1nS)
Скорость переключения: ≤150NS
Система сигналов: NTSC3.58, NTSC4.43, PAL, SECAM
Видео вход
Тип сигнала: составное видео
Уровень ввода: 0,5 В ～ 2,0VP-P
Потеря назад:<-40dB@5MHz">-30dB@5MHz
Сопротивление: 75 Ом
Разъем: BNC
Максимальная ошибка смещения постоянного тока: 15 МВ
видеовыход
Тип сигнала: составное видео
Уровень выхода: 0,7VP-P
Потеря назад:<-30dB@5MHz
Компенсация DC:±5mV
Фаза блокировки эха: 0,3 В ～ 0,4 В.
Сопротивление: 75 Ом
Разъем: BNC
Максимальная ошибка смещения постоянного тока: 15 МВ
Потребление: 30 Вт
Подключение интерфейса: rs232, 9 -пиновые разъемы D -типа, порт 2,3, 5 прямо через
Параметры кандидата: 9600bps, 8 -бит данных, 1 исходная позиция, 1 позиция остановки, без проверки, нет управления потоком
Электрический источник переменного тока 100 ～ 220 В; 50/60 Гц
Панель шасси: окисление алюминиевого сплава таттика
1U Шасси размер: 480×250×44 мм (длинный×Ширина×Высокий) 5,5 кг
Гарантийный период: один год (аксессуары и искусственные)
Стандарт: Ручное, дистанционное управление, программное обеспечение для управления, RS-232 Line, Line Line, гарантийная карта, квалификационный сертификат
Shanghai Shuo Zhi Electronic Technology Co., Ltd.- Специализируясь на производстве и продажах гибридной матрицы высокого качества, видео мониторинга, AV, VGA, RGB, DVI, HDMI, SDI и других типов матрицы, переключения и дистрибьютора.
Продукт выдвинутого видео -матрицы компании имеет полные продукты и обеспечение качества. У нас есть профессиональный персонал исследований и разработок для настройки продуктов и OEM.
