Belden Baitong 3076f Emerson Communication Communication Соглашение FF Фонд кабель кабель общий алюминиевый экранированный пятно
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

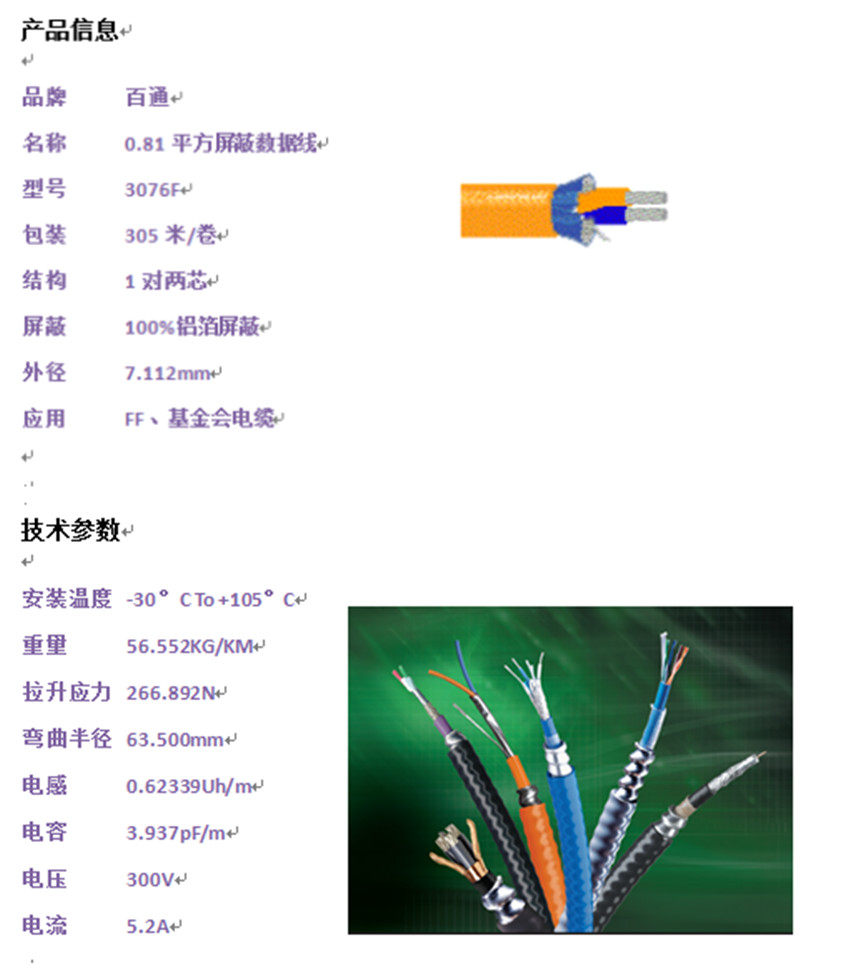

Описание товара
Ядро: 2   Линейные правила: 18Awg
Кондор: серебряная медь экранирование: общее экранирование алюминиевой фольги
Внешние часы: ПВХ апельсин
Кабель IEC 61158-2 (SP50)
Кабели используются в открытых автобусных системах, таких как Profibus pa&Рег; Worldfip&Рег; и Фонд Филдбуса®
&бык;Одиночная пара кабелей для приборов Fieldbus
&Бык; дизайн кабеля соответствует IEC 61158-2 (SP50)
&бык; оранжевая крышка из ПВХ
Особенности и преимущества
Стандартный
NEC PLTC CM
Profibus PA:
PROFIBUS PA(Автоматизация процесса,Process Automation) применяется в системе автоматизации процессов и контролируется оборудованием мониторинга и измерения системы управления процессами, иОсновная безопасностьПротокол связи может быть применен в зонах, защищенных от взрыва (классификация зоны опасности промышленного взрыва.Ex-zone 0иEx-zone 1) Его физический слой (кабельный) сопоставлениеIEC 61158-2Позволяя, чтобы питание обеспечивалось кабелем связи для полевого оборудования, и количество тока может быть ограничено даже в случае неисправности, избегая производственной ситуации, которая может привести к взрыву.Потому что он использует блок питания сети,PROFIBUS PAКоличество устройств, подключенных сетью, также ограничено.PROFIBUS PAУровень связи31.25 kbit/s.PROFIBUS PAПротокол связи и использованиеPROFIBUS DPТо же самое, пока есть устройство преобразования, оно может бытьPROFIBUS DPСетевое соединение, по более высокой ставкеPROFIBUS DPВ качестве основы сети сигнал передается контроллеру. Его можно использовать одновременно в некоторых приложениях, которые требуют обработки автоматизации и управления процессами одновременноPROFIBUS DPиPROFIBUS PA.
Отличается от PA;
DP: для уровня устройства, передача данных с высокой скоростью;Они могут получить доступ к одни и те же данные с оборудования ON -site.
profibus dpВы можете напрямую интегрироваться в Simatic PLC, но вы должны его использоватьСвязки могут преобразовать PROFIBUS PA в сигнал PROFIBUS DP.
profibus dpПредоставьте максимум 12 Мбит/с (MAG6000 и MASS6000, поддерживает только 1,5 Мбит/с) скорость связи, но PROFIBUS PA имеет только фиксированную скорость связи 31,25 кбит/с.
profibus paМожет быть применен к взрывам, таким как Бен Ан, но Profibus dp не может
profibus-dp: Donest of Device -Level System и децентрализованный ввод/вывод.Его дизайн направлен на использование для передачи данных с высокой скоростью на уровне устройства.
profibus-pa: Для разработки автоматизации процессов датчика и агентство по исполнению могут быть подключены на автобусе, и есть и естьОсновная безопасностьСпецификация.
profibus dpРазница между применением и ПА, все объяснили очень четко.
(1) DP принятьrs485Электрические стандарты, две кабели только передают данные и не могут обеспечить питание;
paПринять IEC1158-2 MBP-стандарт.
(2)Скорость передачиаспект
dpМожет9.6k,19.2k,45.45k,93.75k,187.5k,1.5m,3m,6m,12mПредметы
paМожет сделать только31.25kПредметы
  Фонд живой автобусТо есть Foudationfieldbus, называется FF.Он использует ISO/OSIВзаимосвязь открытой системыНа основе модели возьмите его физический слой, уровень канала передачи данных, приложение
Уровень является соответствующим уровнем модели связи FF и добавляет пользовательский уровень к уровню приложения.
  Фонд живой автобусОн разделен на два показателя связи: низкоскоростная H1 и высокоскоростная H2.H1'sСкорость передачиДля 3125 Кбит / с расстояние связи может достигать 1900 м (продлено дополнительным реле), что может поддерживать источник питания шины и поддержкиОсновная безопасностьВзрыв -защищенная среда.H2Скорость передачиОн составляет 1 Мбит / с и 2,5 Мбит / с, а его расстояние составляет 750 м и 500 м. Среда физической трансмиссии может поддерживать проводные провода, оптические кабели и беспроводную передачу, а протокол соответствует стандарту IEC1158-2.Сигналы передачи его физического носителя кодируются Манчестером, а центральное положение каждого бита посылает данные либо положительными, либо отрицательными.Положительный прыжок представляет 0, отрицательный прыжок представляет 1, что имеет достаточную информацию о позиционировании в потоке битов последовательных данных для поддержания оба отправкиВремя синхронизацияСущностьПолучатель может судить данные на основе полярности прыжка“1&rdquo“0&Rdquo; статус также может быть точно расположен в соответствии с центральной позицией данных.

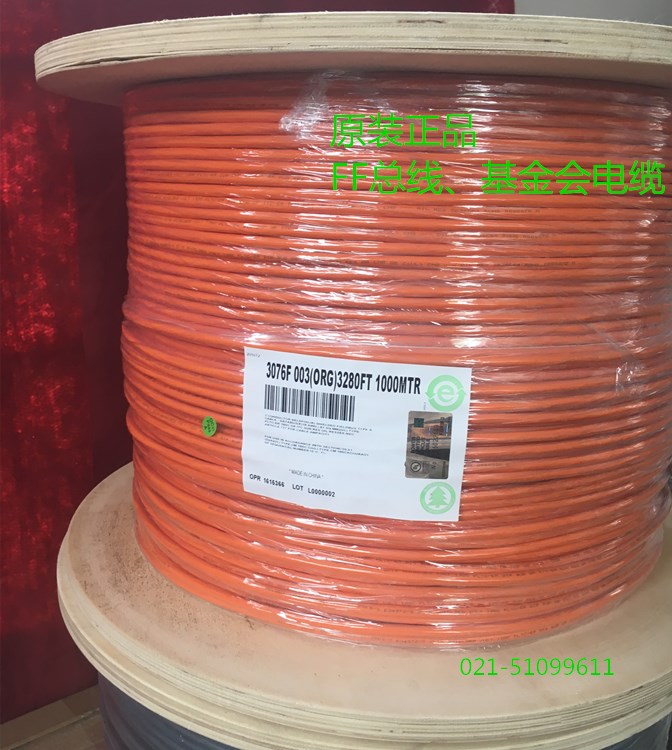

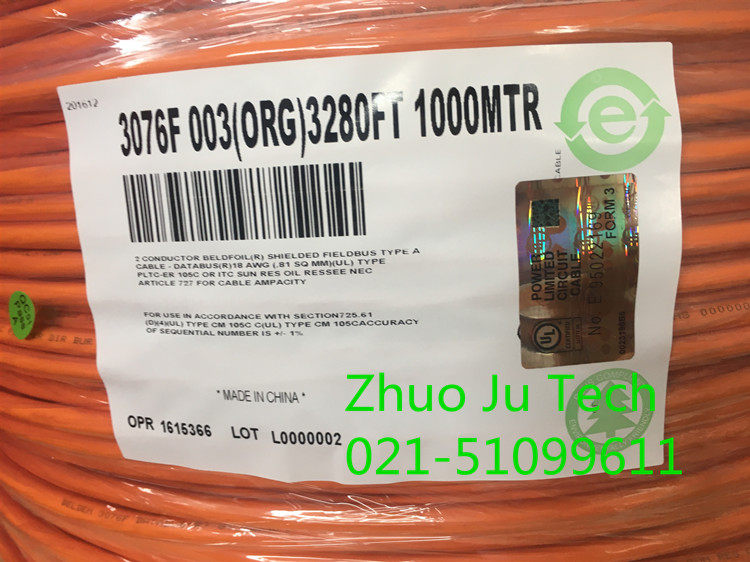

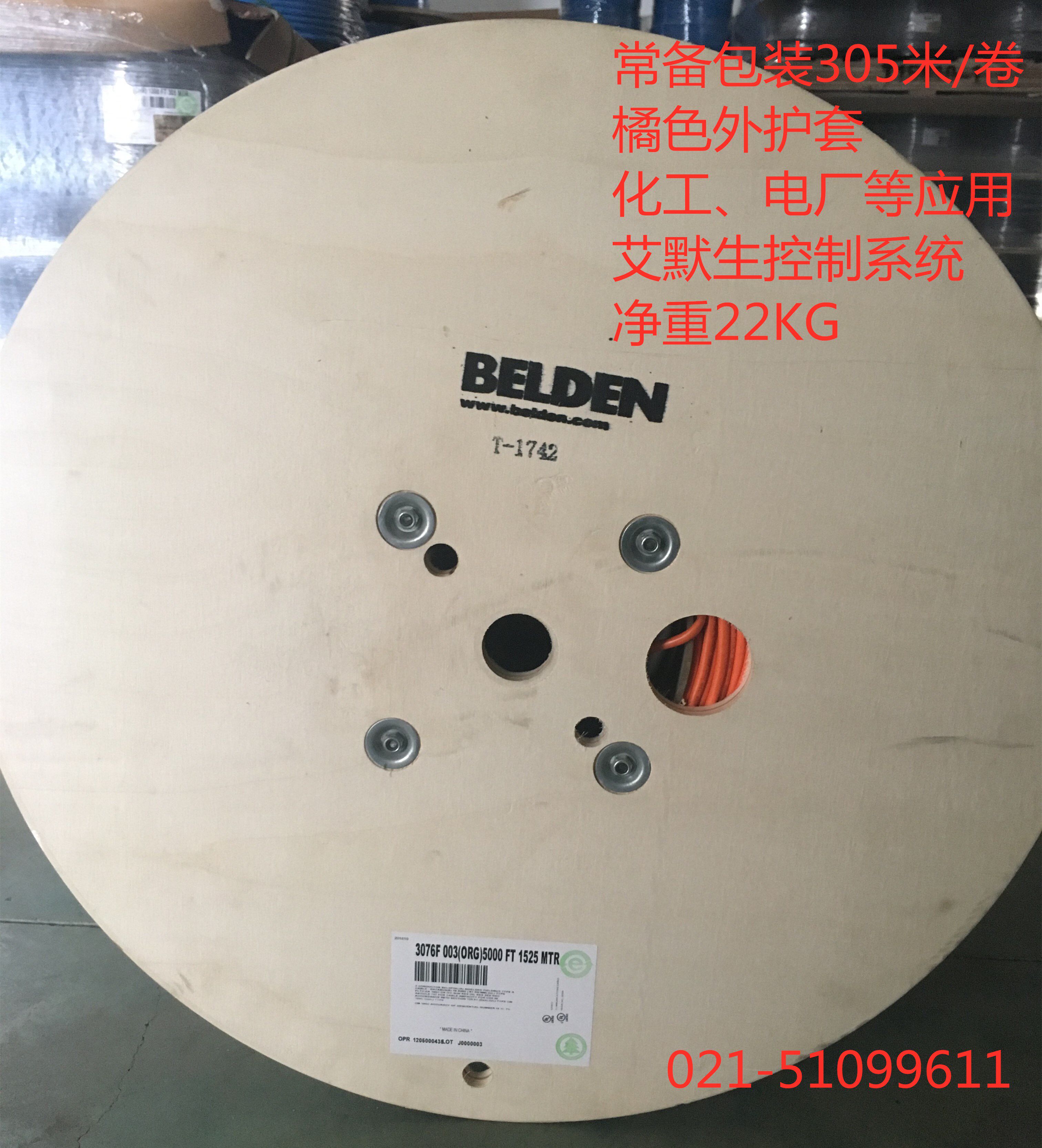

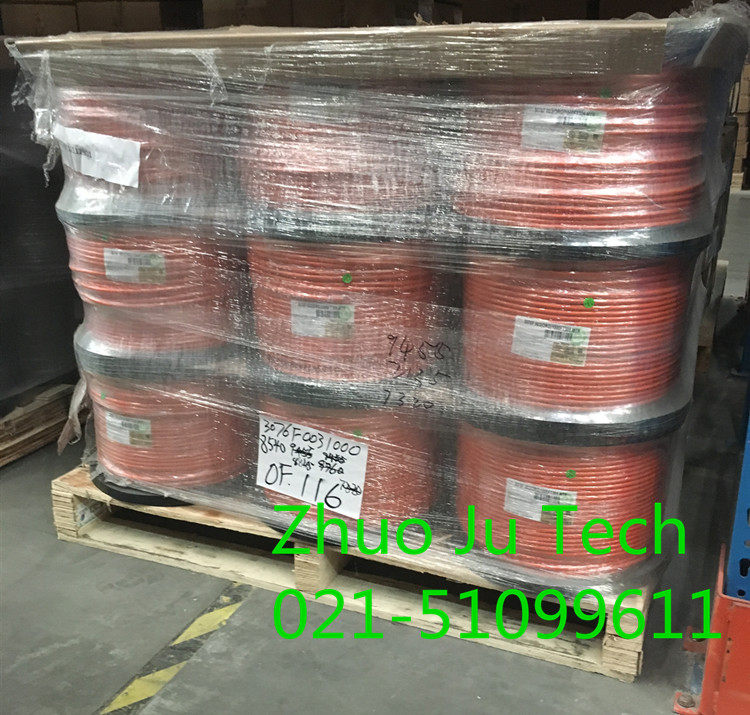

Внешний вид и его структура
приложение:
Широко используется в химической промышленности, как Bayer Basf-все это назначенные бренды
Структурная диаграмма

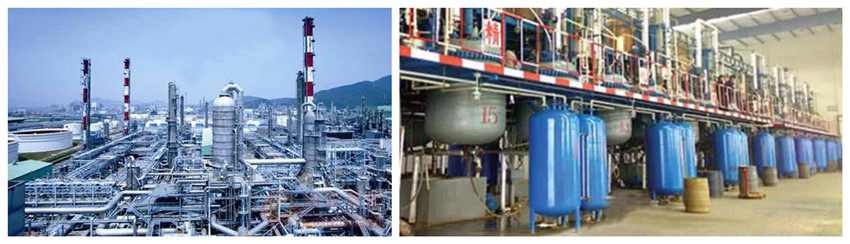

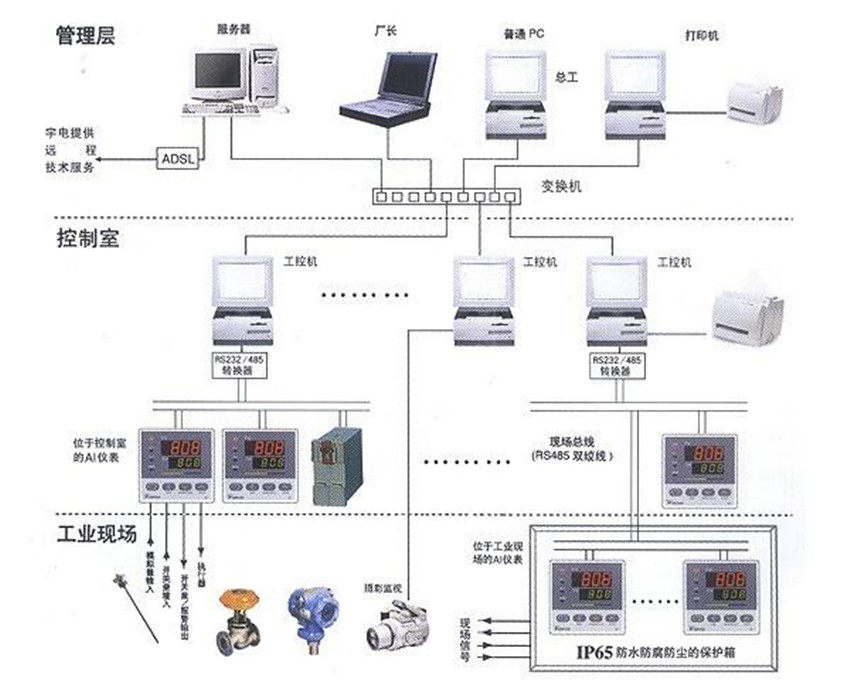

Карта приложения:

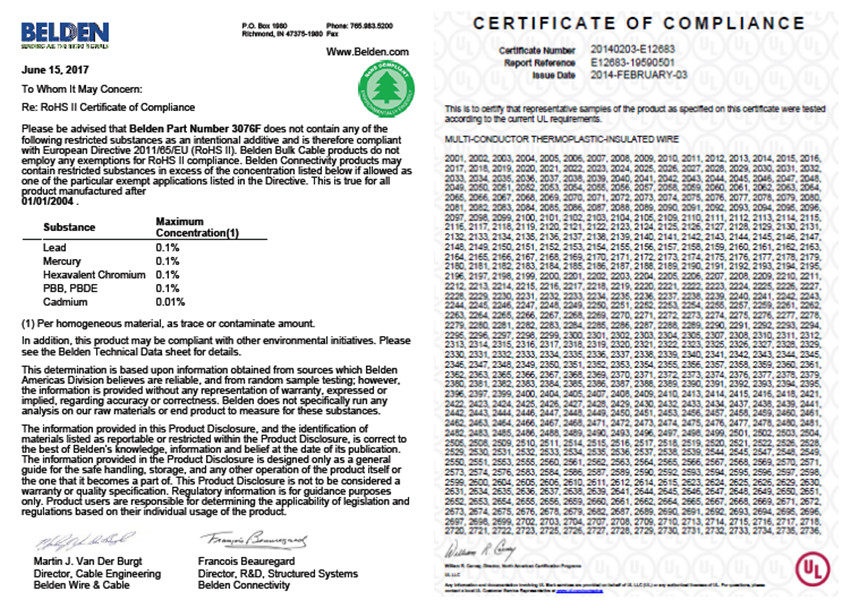

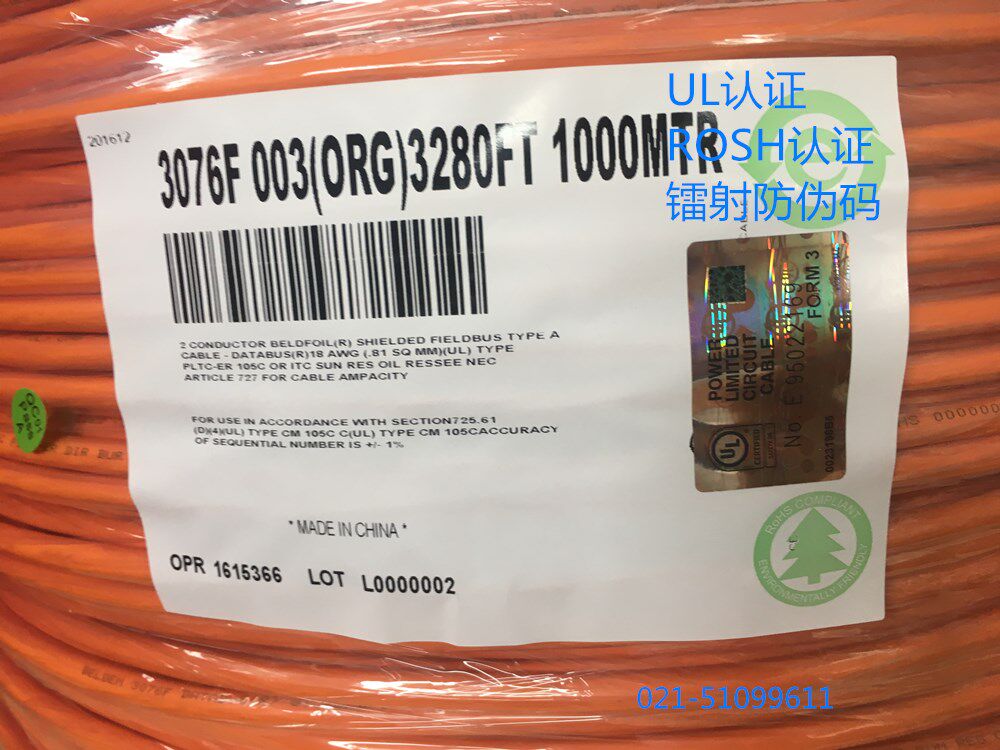

Сертификация:
UL&RoHs
Процесс разработки Белдена
