STP-120ω Pure Copper Guidan Standard Wind Electric Intellent Transportation RS485 Кабель связи 12AWG 2*2,5 квадратных метров

Цена: 29 302руб.    (¥1400)
Артикул: 14531234199
Доставка по Китаю (НЕ включена в цену):
1268 руб. (¥60)

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:通鼎一舟品牌 全系列智能建筑弱电电缆 光缆通信电缆安防线缆等
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥3607 582руб.
¥60012 607руб.
¥4509 477руб.
¥6.5138руб.
  • Информация о товаре
  • Фотографии

200 метровКабель передачи данных RS-485/DMX-512

Для проектирования промышленной среды для сложной электромагнитной среды и диапазона изменений температуры передача безопасности RS-485 и DMX-512 передачи RS-485 и DMX-512 является обнадеживающим выбором для крупномасштабного промышленного производства.

приложение:

 Промышленная среда RS-485 Трансмиссия

 DMX-512 Протокол 3 ядра передачи, управление светом

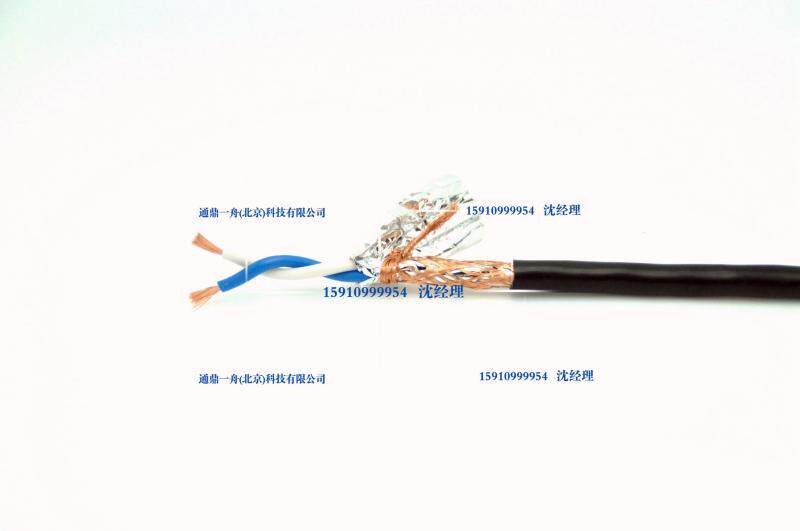

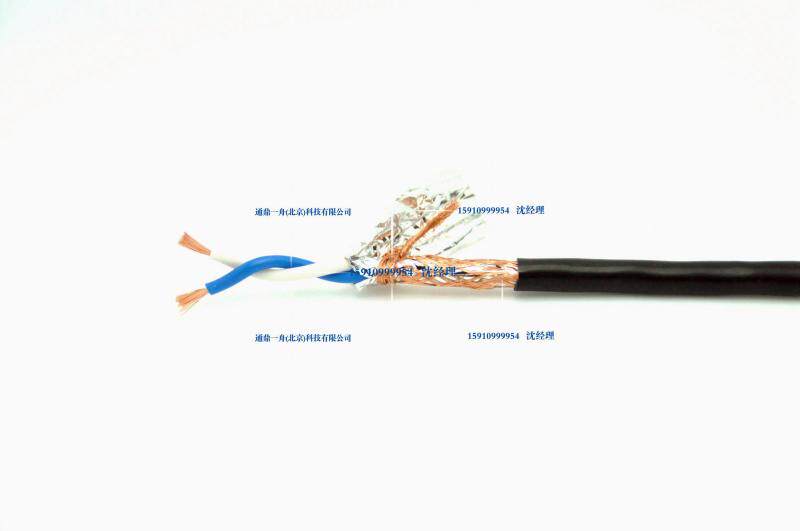

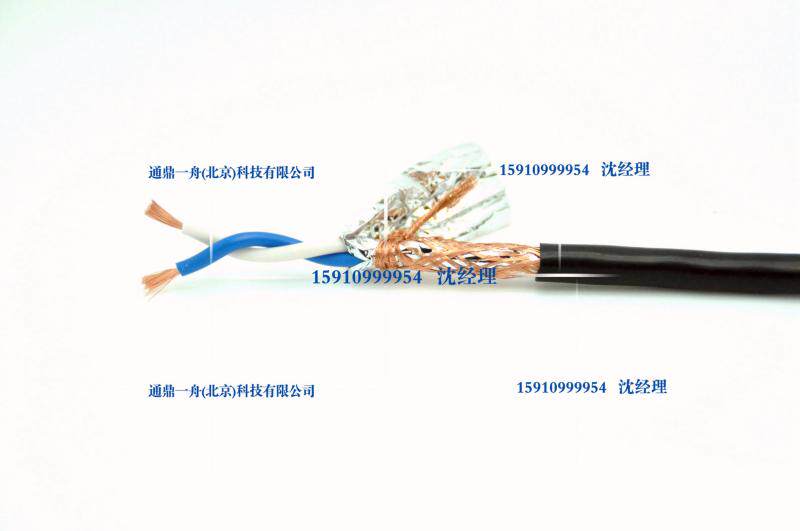

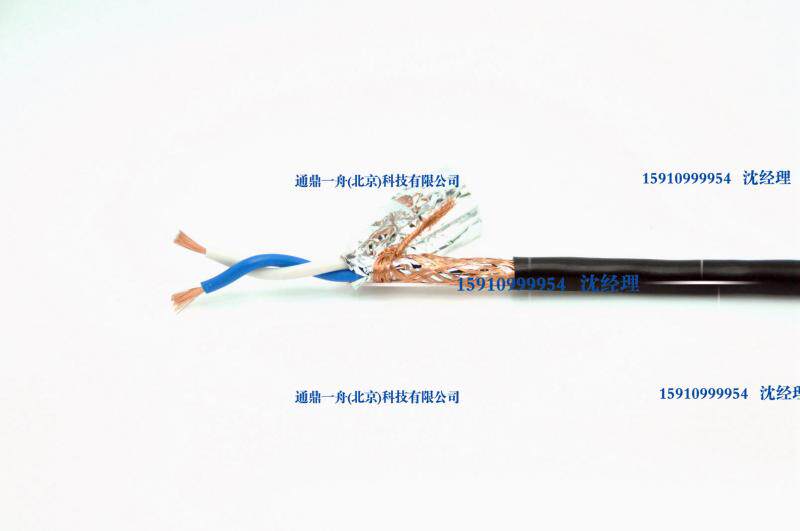

Параметры:

   1 пара скрученных линий, 13AWG Медный проводник

   100%алюминиевый щит фольги+90%ткацкий чистый щит

   20AWG Multi -Stock Mopper Line Line

   Внешний диаметр кабеля 9,593 мм

   Диапазон рабочей температуры: -30 ~+80 ℃

   Максимально допустимое напряжение: 321,6н.

   Минимальный радиус изгиба: 63,5 мм

   Импеданс функции: 120 Ом

   Конденсатор: 42pf/m (проводимый проводимый)

   75,5PF/м (проводник-пожилой слой)

   Скорость передачи: 66%

   Групповая задержка: 5.2496NS/m

   Характеристики затухания: 0,6 дБ/100 м при 1 МГц

   Проводящий ток: 2.1a @ 25 ℃

Имя: STP-1220 Ом

Уровень: 200 метров/500 метров

Спецификация: медная медь 32/0,2   ПВХ черный

Вес: 200 м  11 кг  (11KG)

Tongding Group - это крупное многонациональное инвестиционное предприятие с оптическими волоконно -оптическими кабелями, проводами и кабелями, электроникой и инвестициями в информационные технологии.Штаб -квартира Азиатско -региона расположена в Гонконге, основанная на электронной информационной отрасли Китая, устанавливает эффективные сети поставок продуктов для удовлетворения растущего рыночного спроса во всем мире.Он инвестировал в кабельную кабельную группу на материке, Tianrun Electric (China) Co., Ltd.,RRTОптическая коммуникационная кабельная фабрика и другие производственные базы.

Название: национальная стандартная линия двойной экранированной экранирования

Спецификация: 200 метров/объема за объем Ног рис

Модель: STP-120 Ом Диаметр ноги

Атрибут: оригинал

Материал: изготовлен в аэробетрическом производстве меди Полиэтиленовые ингредиенты

Место происхождения: Пекин

Один ложный штраф и десять штрафов

Все продукты Tong Ding Yizhou, производители обеспечивают 20 лет обеспечения качества!

Компания специализируется на производстве различных типов инженерных кабелей мониторинга: SYV, RVV, RVVP, AVVR, BV, KDJ и других серий экранирования управления и сигнальных кабелей компьютера, различных комплексных кабелей и различных специальных кабелей, таких как водонепроницаемые, пламя. и плавающий.Аудио кабель YVV, кабель.Кабели широко используются в строительстве интерком, против тревоги, кабельного телевидения, вещательной аудиоинженерии, электростанции, электронности, военной промышленности, электроники, научных исследований, сети связи и т. Д.Качество и процесс продукта, достигающих или превышающих национальных стандартов.

Благодаря расширенному производственному оборудованию и комплексным возможностям и условиям обнаружения, оно обеспечивает стабильность и надежность качества продукта. и национальная обязательная сертификация - - 3C.Лучше - внутренняя серия широкополосной сети, аудио -инженерия и серия технических услуг по безопасности.



RS-485 Автобус


Когда расстояние связи должно составлять десятки метров до тысячи метров, оно широко используетсяRS-485Стандарт серийного автобуса.RS-485 принимает сбалансированную отправку и дифференциальное получение, поэтому он обладает возможностью подавлять помехи кодель.Кроме того, приемопередатчик шины обладает высокой чувствительностью и может обнаружить напряжение всего 200 мВ, поэтому сигнал передачи может быть восстановлен за пределами километров.RS-485 использует метод половины работы, и только немного доставки в любое время.RS-485 очень удобен, когда он используется для многоточечной взаимосвязи, которая может сохранить много сигнальных кабелей.Применение RS-485 может быть подключено к ИнтернетуРаспределенные системы, Это позволяет параллельно до 32 драйверов и 32 приемников.

RS-485 спецификация проводки шины

Благодаря своей простой проводке шина 485 является стабильной и надежной и широко используется в различных областях, таких как видео наблюдение, переговоры по контролю доступа и строительство тревоги. ПолемТеперь сделайте некоторые неправильные идеи.

1.485 Сигнальный кабель и сильная мощность могут преобразовать другие формы энергии в электрическую энергию.">источник питания</a>Проверьте линию вместе.В фактической конструкции, поскольку проводка проходит через трубопровод, иногда строительная сторона напрямую связала сигнал 485 и шнур питания с удобством карты. К этому, к таким образом, в результате сигнал 485 является нестабильным, а связь нестабильна.

2,485 Сигнальный кабель можно использоватьпараллельные линииВ качестве проводки вы также можете использовать незащитные провода в качестве проводки.Поскольку сигнал 485 передается дифференциалами, то есть разность напряжений между 485+ и 485- используется в качестве передачи сигнала.Если есть источник интерференции, чтобы вмешиваться в внешние источники, при использовании линии с двойной цилинлой для передачи сигнала 485 из-за ее скрученной скручиваемой эффект помех для помех для 485 и 485- это то же самое сигнала 485 был сведен к минимуму.Точно так же, если для экранирования есть линия экранирования, влияние внешних источников помех на его помехи также может быть уменьшено как можно больше.

3. Выберите использовать обычныеСупер пять типов экранированной витой парыЭто сетевой кабель.Из -за роста сырья, линейная рыба и драконы на рынке сейчас смешаны.Метод конкретного различия. Посмотрите на раздел сетевого кабеля.Сплавы, как правило, хрустящие и простые в сломании, а проводимость гораздо меньше, чем медная проволока, которая легко вызвать проблемы в инженерном строительстве.Рекомендуется выбрать стандартную линию 485.

4.485 Проводка может быть произвольно установленаЗвездаТип проводки и проводка деревьев.485 спецификация проводки - это проводка, которая должна удерживать в руках.485 Хубери485 РелеНепосредственно установите его в соединение с типом звездного типа и соединение в форме дерева, что может легко вызвать отражение сигнала и вызвать нестабильное шину.Многие строительные вечеринки используют звездную проводку и проводку деревьев во время 485 -го процесса проводки.

Автобус 5,485 должен быть заземлен.Во многих технических документах упоминается, что автобус 485 должен быть наземным, но не существует подробного предложения, которое нужно заземлить.Строго говоря, автобус 485 должен быть надежно заземлен.Единственная точка заключается в том, что вся шина 485 может иметь только одну точку земли, а не заземление, потому что заземление связано с тем, что напряжение на линии заземления (как правило, линия экранирования в качестве линии заземления) является последовательным, если больше заземления на земле. контрпродуктивный.При надежном заземлении линия заземления всей линии 485 должна иметь хороший контакт, чтобы обеспечить постоянное напряжение, потому что в фактической конструкции линия разрезана на несколько сегментов, чтобы быть удобной. Сегменты, и напряжение не может быть последовательным, что приводит к помехи CO -Mode.



Расстояние передачи 232 RS232 ограничено менее 15 метров, стандартное расстояние RS485 составляет 1200 метров, а специальный кабель с низким ослаблением (18AWG,@9,6KBPS и ниже) может достигать 1800 метров!
-------- ※ --------------------------------------------- ----------------------------------------
                                         Кабель серии серии полевых шин общего назначения
                     (Патентный номер: 2010 2 0559128,9)

 Кабель серии серии полевых шин общего назначения
   Характерный импеданс -это 120 Ом кабели в автобусах, таких как RS485/422, Canbus Конкретная ситуация в соответствии с конкретной ситуацией рекомендует наиболее подходящий продукт.Обычно рекомендуется следующим образом:
   Обычный двойной кабель STP-120 Ом (для 485 рупий&Может) одна пара 20 AWG, внешний диаметр кабеля составляет около 7,7 мм, синяя оболочка.Он подходит для помещений, трубопроводов и общей промышленной среды.При использовании экранирующий слой заземлен!

   Обычный двойной кабель STP-120 Ом (для 485 рупий&Can) Одна пара 18 AWG, около 8,2 мм внешнего диаметра кабеля, серый лист.Он подходит для помещений, трубопроводов и общей промышленной среды.При использовании экранирующий слой заземлен!

   Скрученная кабельная кабель, наполненная броней, (для 485 RS485&Can) Одна пара 18 AWG, около 12,3 мм внешний диаметр кабеля, черный лист.Его можно использовать, чтобы вмешиваться в тяжелые места с тяжелым вредом мыши, молниеносной защитой и потребностями в взрыве.При использовании его рекомендуется заземлить оба конца слоя брони, а внутренний внутренний слой защищен на землю!

   Автобус CC-Link и кабель являются характерным импедансом 110±10 Ом 3 -ядерный скрученный экранирующий кабель, Внутренняя модель спецификации: STP -10 Ом (для Canopen&CC-Link) 3C×20AWG При использовании экранирующий слой должен быть заземлен только на одном конце!

   Инвертор, силовые кабели, трансформаторы, мощные двигатели и т. Д. Часто сопровождаются низкочастотными помехами, и это помехи не могут быть решены кабелем с помощью экранирующего слоя с высоким содержанием конструктивного материала, включая исходный импортный кабель.Только экранирующий слой, изготовленный из магнитных материалов с высоким содержанием магнитной скорости (таких как стальные ремни и провода), может эффективно подавлять помехи низкочастотной.
   Наиболее часто используемый метод-положить стальную трубку или кабель типа брони, изготовленного непосредственно с высокими магнитными скоростями с высоким уровнем гибели-ASTP-120 Ом (для 485 RS485&Can) Одна пара 18 AWG, внешний диаметр кабеля составляет около 12,3 мм.Его можно использовать, чтобы вмешиваться в тяжелые места с тяжелым вредом мыши, молниеносной защитой и потребностями в взрыве.При использовании его рекомендуется заземлить оба конца слоя брони, а внутренний внутренний слой защищен на землю!

   Эквивалентная частота помех молнии составляет около 100 тыс., Что является низкочастотным помехи.
  Статья 6.3.1 «Код GB50057-94 для молнии и конструкции свойства молнии»: ... в пространстве, которое необходимо защитить, когда используется экранирующий кабель, экранирующий слой должен при подключении потенциального соединения в Точка, когда система требует только равного потенциального соединения на одном конце, следует принять два уровня экранирования, а внешний уровень слоя должен рассматриваться в соответствии с вышеуказанными требованиями.

  Спецификации кабеля GB 50217-2007 также имеют аналогичные выражения.
