ELTEX UPG16720/16730Stitch16750 16760 обрыв швейной нити датчик пряжи обрыв нити

Цена: 14 287-26 791руб.    (¥680)
Артикул: 587290804341

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:谷动谷力
Рейтинг:
Всего отзывов:0
Положительных:0
Выберите вариацию / цвет
  • 16720
  • 16730
  • 16760
  • 16750
Добавить в корзину
  • Информация о товаре
  • Фотографии
Цвет: 16730, 16720, 16750, 16760

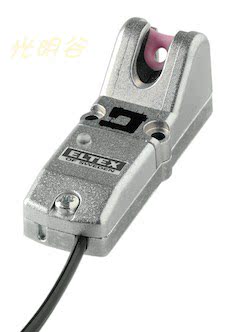

Eltex UPGДетектор разрыва пряжиДетектор швейной нити 16720/16730

Пожалуйста, свяжитесь со службой поддержки клиентов перед началом торгов, цена будет колебаться

    Детектор обрыва пряжи UPG небольшой и универсальный, в нем используется пьезоэлектрический принцип обнаружения движения пряжи.Он работает таким образом, что подходит для всех типов пряжи и не чувствителен к пыли.
    Выходной сигнал переключателя оптопары детектора может быть подключен к ПЛК и другому электрическому оборудованию управления.
    Имеются светодиоды, указывающие состояние активности пряжи.

Функциональные характеристики
Чувствительные компоненты                    Глазок из глиноземной керамики, диафрагмаØ3 mm, широкий7 mm
вывод                          Фотоэлектрический переключатель, закрытое состояние без движения пряжи
Регулировка чувствительности                   Отрегулируйте потенциометр внизу.
При движении пряжи фотоэлектрический переключатель открыт, а при отсутствии движения пряжи он закрыт.
LEDСвет указывает на движение пряжи.
Кабельное соединение детектора имеет6/4Кристаллическая головка, несколько детекторов могут быть подключены параллельно, а также имеет защиту от обратного напряжения.

Приложение

Трубчатое оборудование
Крутить
швейная машина
машина для подготовки пряжи
Вращающаяся машина
Деформационная машина.
Марля
Двух- или многопрядный ткацкий станок
Воздушно-струйное плетениемашина

Технические параметры

источник питания              20 mA
вывод:
    Максимальный ток        10 mA
    Максимальное давление           2 V
Задерживать               150 ms
длинный соединительный кабель
     16720             0.5 m
     16730            3.5 m





Диапазон скоростей                600-10000 rpm

      16750                0.5mСоединительная линия
      16760                3.5mСоединительная линия





Разъем           Хрустальная голова 6/4





Введение в шведский ELTEX

Шведская компания ELTEX имеет более чем 40-летний опыт работы и является лидером в отрасли текстильного оборудования. Богатый производственный опыт ELTEX, изысканные технологии производства и передовые концепции дизайна делают созданные датчики более точными и превосходящими отраслевой уровень.


Детектор обрыва нити Eltex UPG Детектор обрыва нити 16720/16730

General description

UPG — это небольшой детектор обрыва нити общего назначения. Он работает по пьезоэлектрическому принципу, определяя движение пряжи. Этот принцип работы делает его подходящим для всех типов пряжи и делает его нечувствительным к пыли, грязи и перепадам влажности.
Детектор имеет выход оптопары, подходящий для ПЛК или других электронных устройств управления.
Светодиод (светодиод) указывает на движение пряжи.
Керамическую часть датчика можно использовать как закрытую проушину, так и как открытую планку. Несколько детекторов можно подключить параллельно.

Function description

Sensing part                     Aluminium oxide ceramic, with aØ3 mm closed eyelet and a 7 mm wide bar.
Output                             Оптопара, активна, когда пряжаnot moving.
Sensitivity setting          Чувствительность можно регулировать потенциометром под крышкой.

Выход отражает движение пряжи. Когда нить движется, оптопара неактивна. Когда нить не движется, оптопара активна.
The LED is on when the yarn is moving.
Извещатель поставляется с кабелем и модульным разъемом 6/4. Многие детекторы нитей могут быть подключены параллельно. Детектор защищен от неправильной полярности источника питания.

Application examples

Winders.
Twisters.
Sewing machines.
Yarn preparation machines.
Spinning machines.
Texturing machines.
Covering machines.
Double/multiple picks on
airjet weaving machines.

Technical specifications
Housing in zinc metal
Power supply                           15–30 V DC
Current consumption                20 mA
Output:
        Max. switching current     10 mA
        Max. voltage drop            2 V
Reaction time                           150 ms
Cable length
          16720                            0.5 m
          16730                           3.5 m
Cable connector                       6/4 modular plug connector
