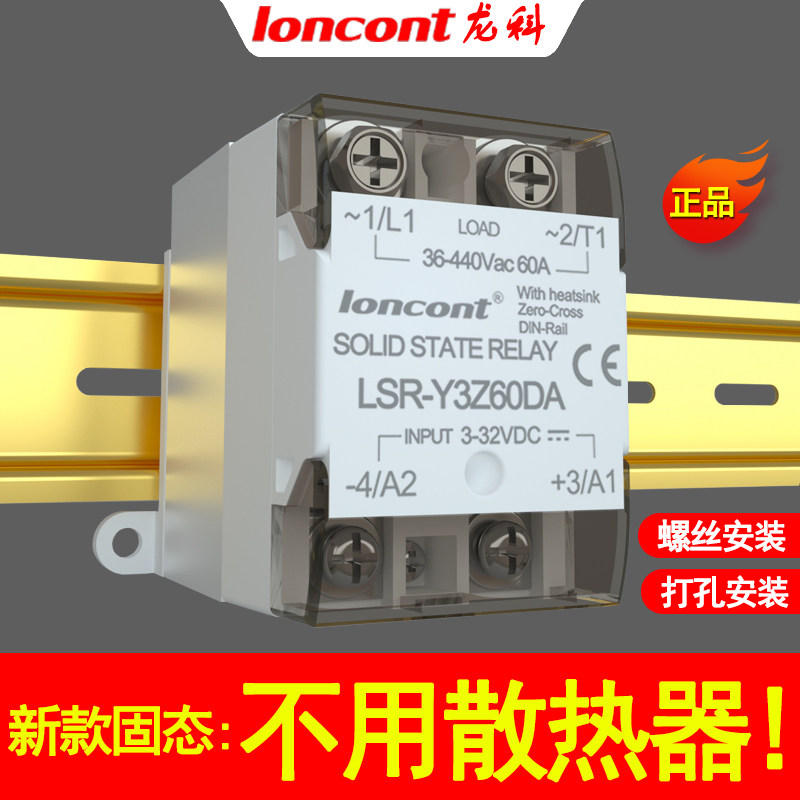

Longke Loncont AC Solid-Relay Relay SSR60A интегрированный LSR-Y3Z60DA с слотом для карты радиатора

Цена: 846руб.    (¥40)
Артикул: 8698898957
Доставка по Китаю (НЕ включена в цену):
212 руб. (¥10)

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:冷静的K8
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥1392 938руб.
¥29613руб.
¥751 585руб.
¥501 057руб.
  • Информация о товаре
  • Фотографии

Обзор



Longke AC Solid State Relay (английское имяLoncont Solid-State Relay, аббревиатураLSRК.Это единственный нож и однократный бросок постоянной открытой структуры, используйтеLEDПоказать статус работы.Это новый тип устройства не -контакта, разработанный с помощью современной микроэлектроники и электронных технологий.Он может достичь слабый контрольный сигнал(Несколько миллионов мира)контроль0..1AДо сотниAТекущая нагрузка включается или разделяется без контакта.Это исходное устройство на четырех концах, две клеммы управления входным управлением и два выхода нагрузки.Выходной конец подключен с нагрузкой и источником питания,Вход и выход -оптическая изоляция, встроенная -инRCЦикл поглощения, входной конец и DC или импульсный сигнал, выходной конец может измениться от прекращенного состояния в общее состояние.Все устройство не имеет никаких мобилизованных компонентов или контактов, которые реализуют функцию электромагнитного реле.Сплошная реле является надежным, нет контакта, без искры, длительного срока службы, без шума, отсутствия электромагнитных помех, быстрой скорости переключения, сильной анти -межконфессиональной способности, небольшого объема, ударной сопротивления, взрыва -безнадежного, влажности, антикоррозии , может быть сTTL,DTL,HTLДля совместимости логических цепей может быть достигнута цель непосредственного управления большой нагрузкой с небольшим контрольным сигналом.

Сплошное реле в настоящее время широко используется в компьютерных периферийных интерфейсных устройствах,Пекаторы и температура контроля температуры запеченныхСистема постоянной температуры;Печать и окрашивание, пластиковая обработка,Офисное оборудование;Кроме того, в химической промышленности, угольная шахта, Сталь и **В некоторых специальных устройствах и суровых рабочих средах, а также в тех, кому требуется высокая и надежная работа,LSRОн имеет беспрецедентное превосходство, чем традиционная эстафета.

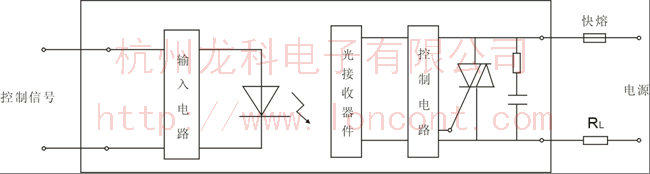

Принцип работы схема сплошной реле со твердым государством:LSRНа самом деле контролируемый электронный переключатель питания, эквивалентная схема, как показано на рисунке1.

Рисунок 1 Обычная общениеLSRДиаграмма кадра внутренней структуры

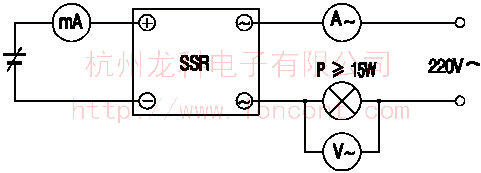

При нормальных обстоятельствах универсальные таблицы нельзя судитьLSRХороший или плохой, правильный метод использует изображение3Тестовая цепь: Когда входной ток равен нулю, напряжение, измеренное с помощью напряжения напряжения напряжения, - это напряжение сетки питания, а свет не яркие (мощность лампочки должна25WВыше);LSRПадение давления в направлении (в2Vследующее).потому чтоLSRВнутриRCСхема приносит ток утечки, поэтому она не может быть эквивалентна общему контактному реле и контакту,Нельзя использовать для изоляции.

Рисунок 2 LSRТестовая схема

МрачныйLSRОсобенности

Реле сплошного состояния переменного тока отличается от обычного электромагнитного реле: нет контакта, входной цепи и выходной схемы(электричество)Изоляция, отдельными компонентами.Получившиеся микроэлементы и электрические электронные устройства и электрические электронные устройства.Основными недостатками являются существование общего падения напряжения штата (соответствующие меры рассеяния тепла), существует отключенный ток утечки, количество контактных групп невелико, а такие показатели, как перегрузка, перенаселение и повышение напряжения и повышение тока и ток ставка плохая.

МрачныйLSRКлассификация

Сплошная реле AC делится на чрезмерный тип напряжения (называемый нулевым типом) и случайный тип (называемый случайным типом) в соответствии с методом переключения; необходимо принести радиатор) и устройство, закрепленное на металлической нижней пластине (охлаждается радиатором) в соответствии с методом установки (охлаждение);D3), Напряжение3-36VdcШирокий дистанционный ток5-15mA;D2), Напряжение18-30Vdc;D1), Напряжение4-8Vdc, Специально для случайной моделиLSR;A3), Напряжение90-430VacШирокий диапазон.

Нулевой тип(Zтип)Случайный(Pтип)LSRРазница

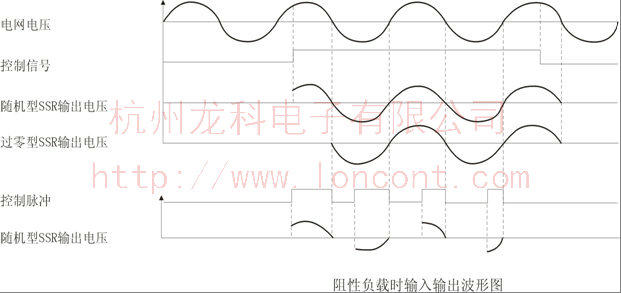

Из -за различных сигналов триггера, чрезмерного нуля иСлучайныйРазница между током переменного тока нагрузки отличается.Когда входной терминал применяет эффективные контрольные сигналы, случайный типLSRВыходная терминала нагрузки включается немедленно (скорость - это микросекундный уровень), и чрезмерный типLSRЗатем подождите, пока напряжение нагрузки не станет более нулевой площадью(о±15V)Время включить.После того, как входной терминал используется для отмены управляющего сигнала, ноль и случайная модельLSRВыключите, когда он меньше, чем поддержание тока,Условия контроля этих двух типов одинаковыСущностьХотя нулевой типLSRЭто может вызвать большинство цикловоткладыватьОднако воздействие и сгенерированные радиочастотные помехи нагрузки уменьшаются.“Одиночный и единственный бросок”Приложения в переключателях широко используются.СлучайныйLSRХарактеристика заключается в том, что скорость отклика быстрая.



出 Разница между общим типом и одним тиристором двухэтажного тиристора

В случае чувственной нагрузки долженLSRИз -за несоответствия фазы тока и напряжения будет получена большая скорость увеличения напряжения из -за несоответствияdv/dtОбменыdv/dt) Добавить на обоих концах двухэтажного тиристора.dv/dtиндекс(Типичное значение10V/μs)Это вызовет задержку и даже потерпит неудачу.Одним путем кремниевого контроля представляет собой одно полярное рабочее состояние, которое увеличивается только по статическому увеличению напряжения.dv/dt(Типичное значение100V/μs)Удар, улучшенный тип, состоящий из двух однонаправленных тиристоров и связанныхLSRПо сравнению с нормальным типом двухэтажного тиристораLSRПереходdv/dtС большим улучшением, улучшенный тип должен быть выбран по случаю чувственных или способных нагрузокLSR.

Текущий

нормальный тип

2A

нормальный тип

4A

нормальный тип

8A

нормальный тип

16A

нормальный тип

25A

нормальный тип

40A

Усиливать

15A

Усиливать

35A

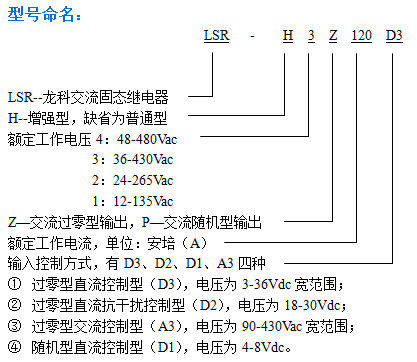

Модель

LSR-3Z02D3

LSR-3Z02D2

LSR-3Z02A3

LSR-3P02D1

-3Z04D3

-3Z04D2

-3Z04A3

-3P04D1

-3Z08D3

-3Z08D2

-3Z08A3

-3P08D1

-3Z16D3

-3Z16D2

-3Z16A3

-3P16D1

-3Z25D3

-3Z25D2

-3Z25A3

-3P25D1

-3Z40D3

-3Z40D2

-3Z40A3

-3P40D1

LSR-H3Z15D3

LSR-H3Z15D2

LSR-H3Z15A3

LSR-H3P15D1

-H3Z35D3

-H3Z35D2

-H3Z35A3

-H3P35D1

Текущий

Усиливать

50A

Усиливать70A

Усиливать

90A

Усиливать120A

Усиливать

150A

Усиливать200A

Усиливать

300A

Усиливать

400A

Модель

LSR-H3Z50D3

LSR-H3Z50D2

LSR-H3Z50A3

LSR-H3P50D1

-H3Z70D3

-H3Z70D2

-H3Z70A3

-H3P70D1

-H3Z90D3

-H3Z90D2

-H3Z90A3

-H3P90D1

-H3Z120D3

-H3Z120D2

-H3Z120A3

-H3P120D1

-H3Z150D3

-H3Z150D2

-H3P150D1

-H3Z200D3

-H3Z200D2

-H3P200D1

-H3Z300D3

-H3Z300D2

-H3P300D1

-H3Z400D3

-H3Z400D2

-H3P400D1

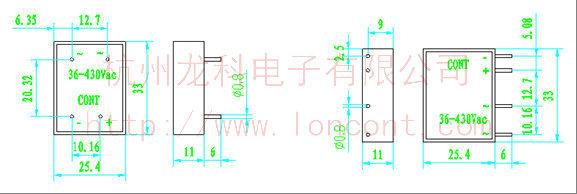

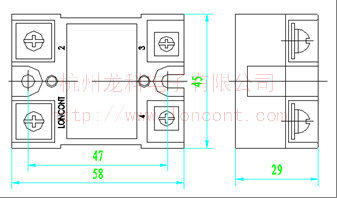

Форма твердого реле различных уровней тока:



входные параметры

Диапазон входного напряжения

D3:3-36Vdc,D2:18-30Vdc,A3:90-430Vac,D1:4-8 Vdc

Входной ток

5mA-15 mA

Анти -коннекционная защита

иметь

LEDинструктировать

иметь





Выходные параметры

Оцененное рабочее напряжение

4:48~480Vac,3:36-430Vac,2:24-265Vac,1:12-135Vac

Выходная падение напряжения общего состояния

＜2Vac

Сломанное пиковое напряжениеVp

4:≥1100Vpk,3:≥900Vpk,2:≥600Vpk,1:≥400Vpk

Langyong Current (одна неделя силовой сетки)

800%

По крайней мере, ток нагрузки

100mA

Выходная утечка тока

16AНиже <ниже2mA,16AВыше <выше <12mA

Статическое увеличение напряженияdVs/dt

100V/μs(нормальный тип),200V/μs(Улучшенный тип)

Rap -UP Увеличение напряженияdVc/dt

10V/μs(нормальный тип),200V/μs(Улучшенный тип)

Время ответа не превышает

10ms

Время выключения не превышает

10ms





Другие параметры

Среднее сопротивление (Вход, вывод и оболочки)

≥2000 Vac

Сопротивление изоляции (Вход, вывод и оболочки)

＞1000 MΩ(500Vdc)

Ронг сопротивление не превышает

10pf

Диапазон рабочих температур

-30℃~ +75℃

Частота сетки

47-63 Hz



LSRВходная схема привода

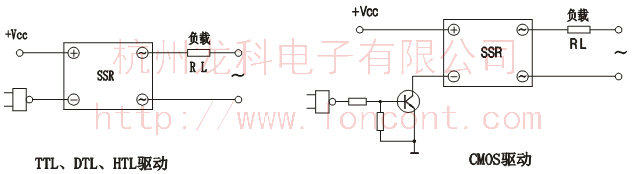

Когда логическая схема приводится в движение, она должна быть как можно больше, чтобы гарантировать, что нагрузка достаточно и нулевой уровень как можно меньше.На рисунке ниже показана цепная схема правильного ирригационного тока (как правило, подходит для подходящегоD3,D2тип):

 D1тип (4-8Vdc) Обычно с одиночным или трехфазнымLSRПеренос триггер используется в сочетании.

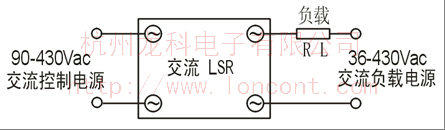

A3тип (90-430Vac), Чтобы сообщить и контролировать тип связи, в90-430VacВ чрезвычайно широком диапазоне он может надежно запустить реле для включения, а вход и выход не имеют фазовых требований:

LSRЗащита чрезмерного давления:

   удалятьLSRВнутренний самRCВ дополнение к защите поглощающей цепи, вы также можете принять устойчивость параллельного давления оксида металла (MOV),MOVРазмер площади определяет поглощающую мощность,MOVТолщина определяет значение напряжения.в целом220VСерияLSRНеобязательный500V-600VДавление -чувствительное сопротивление,380VСерияSSRНеобязательный800V-900VДавление -чувствительное сопротивление,480VСерияSSRНеобязательный1000V-1100VДавление -чувствительное сопротивление.

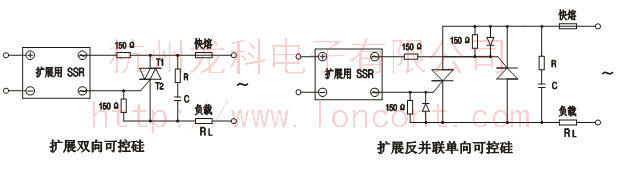

LSRРасширение власти:

   Наша компания произведена2A,8AНетRCПоглощениеLSRЕго можно использовать для запуска любого большого уровня тока, и он все еще имеет нулевые или случайные характеристики после расширения мощности.Расширение властиLSRМодель:LSR-3P02E(D3/D2/D1/A3),LSR-3P08E(D3/D2/D1/A3К.

Наш магазин присоединился к TaobaoПлан защиты потребителей,Предоставлено TaobaoЗаплатить первымСлужить.

Продукт был добавлен в Taobao7Нет причин возвращаться и обменятьобещать(См. ПодробностиСлужба защиты потребителей“7Нет причин возвращаться и обменять”Правила обслуживания)!

①. Компания может выдать налоговый счет -счет на стоимость.

②. Продукция компании -это прямая продажа производителей физические операции, хорошо после -услуги и обеспечения качества, покупатели могут быть уверены, что можно купить!!

③. У обычных продуктов компании есть большое количество акций, покупатели ежедневно17Вы можете организовать доставку в тот же день, прежде чем стрелять!Специальные спецификации могут быть настроены в соответствии с требованиями клиента. Общий цикл отгрузки24Час!

④.Почтовые расходы, отмеченные этим магазином, является первым весом.Фактическая коллекция преобладает, а не более полученная(Развивая Zhongtong в качестве дефолта,Другая экспресс -доставка также является фактическим расчетом)Пожалуйста, сообщите об изменении после съемки, спасибо за сотрудничество!

●Инструкции по объяснению: при получении товара обязательно откройте проверку сумки перед сотрудниками курьерской компании. Будь то я или коллекционер, проверьте, является ли количество правильным и есть ли проблема с качеством повреждения.Конкретное время прибытия, которое вы покупаете, зависит от эффективности курьерской компании. Мы не можем контролировать это. Я надеюсь, что покупатель будет относиться к нему рационально. Не дайте плохой проверку по выраженным причинам.После получения товара любые проблемы могут быть решены.

⑤.Если вам нужно подробно консультироваться, вы можете связаться с магазином этого магазина       Телефон:0571-88139965  Q:1115135255
